Dell PowerEdge R660
W tym artykule opisano urządzenie Dell PowerEdge R660 obsługiwane w przypadku czujników technologii operacyjnych (OT) we wdrożeniu przedsiębiorstwa.
| Charakterystyka urządzenia | opis |
|---|---|
| Profil sprzętu | C5600 |
| Wydajność | Maksymalna przepustowość: 3 Gb/s Maksymalna liczba urządzeń: 12 000 |
| Specyfikacje fizyczne | Montaż: 1U z zestawem kolejowym Porty: 6x RJ45 1 GbE |
| Stan | Obsługiwane, dostępne jako wstępnie skonfigurowane urządzenie |

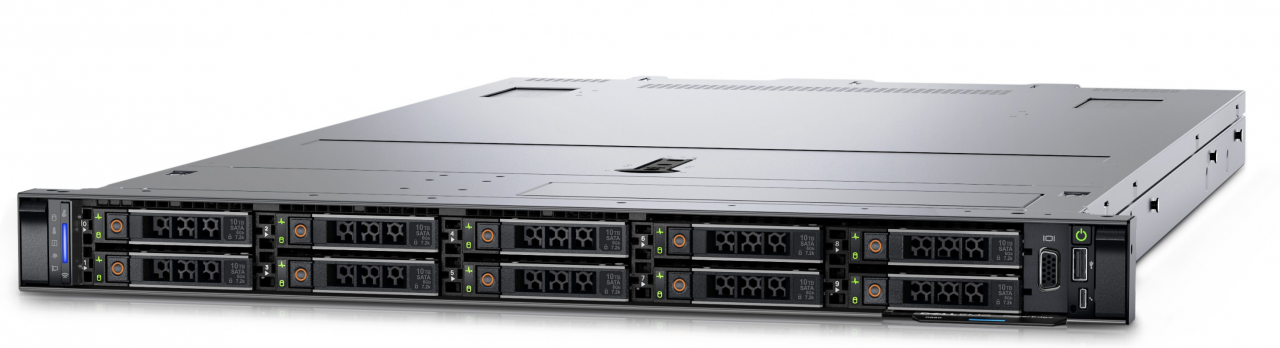

Na poniższej ilustracji przedstawiono widok przedniego panelu dell PowerEdge R660:

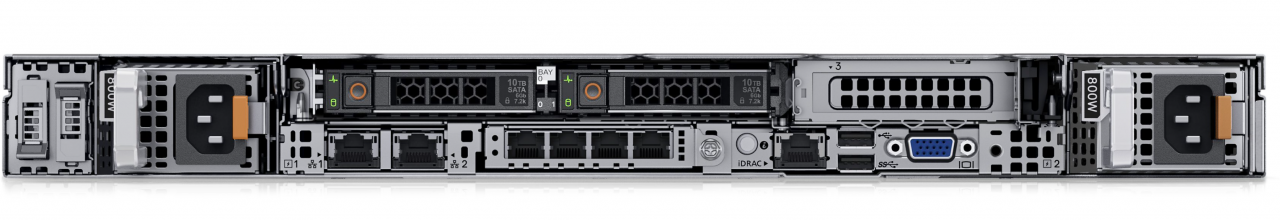

Na poniższej ilustracji przedstawiono widok tylnego panelu Dell PowerEdge R660:
Specyfikacje
| Składnik | Specyfikacje techniczne |
|---|---|
| Obudowa | Serwer stojaka 1U |
| Wymiary | Wysokość: 1,68 cala / 42,8 mm Szerokość: 18,97 cala / 482,0 cm Głębokość: 23,04 cala / 585,3 mm (bez ramki) 23,57 cala / 598,9 mm (z bezelem) |
| Procesor | Intel Xeon E-2434 3,4 GHz Pamięć podręczna 8M 4C/8T, Turbo, HT (55 W) DDR5-4800 |
| Pamięć | 128 GB |
| Storage | 7,2 TB dysku twardego |
| Kontroler sieci | - Płyta główna PowerEdge R660 z płytą główną Broadcom 5720 Dual Port 1 Gb na pokładzie LOM, - PCIe Puste wypełnienie, Niski profil. -Intel Ethernet i350 Quad Port 1 GbE BASE-T Adapter, PCIe Low Profile, V2 |
| Zarządzanie | Menedżer grupy iDRAC, wyłączony |
| Obsługa stojaka | Gotowe poręcze przesuwne z uchwytem do zarządzania |
Dell PowerEdge R660 — rachunek za materiały
Składniki
| Ilość | PN | Moduł | opis |
|---|---|---|---|
| 1 | 210-BFUZ | Podstawa | PowerEdge R660xs |
| 1 | 461-AAIG | Moduł zaufanej platformy | Moduł zaufanej platformy 2.0 V3 |
| 1 | 470-AFQI | Konfiguracja obudowy | Obudowa 2.5" z maksymalnie 8 dyskami twardymi (SAS/SATA), 2 procesorem |
| 1 | 338-CKVW | Procesor | Intel Xeon Silver 4410T 2,7 G 10C/20T, 16 GT/s, 27 M pamięci podręcznych, Turbo, HT (150 W) DDR5-4000 |
| 1 | 338-CKVW | Dodatkowy procesor | Intel Xeon Silver 4410T 2,7 G 10C/20T, 16 GT/s, 27 M pamięci podręcznych, Turbo, HT (150 W) DDR5-4000 |
| 1 | 379-BDCO | Dodatkowy procesor | Wybrany dodatkowy procesor |
| 1 | 338-CHQT | Konfiguracja cieplna procesora | Rozgrzewka dla konfiguracji procesora CPU 2 (procesor jest mniejszy lub równy 150 W) |
| 1 | 370-AAIP | Typ konfiguracji pamięci | Zoptymalizowane pod kątem wydajności |
| 1 | 370-AHCL | Typ i szybkość modułu DIMM pamięci | 4800-MT/s RDIMMs |
| 100 | 370-AGZP | Pojemność pamięci | 8 * 16 GB RDIMM, 4800 MT/s pojedyncza ranga |
| 1 | 780-BCDS | Konfiguracja macierzy RAID | nieskonfigurowana macierz RAID |
| 1 | 405-AAZB | Kontroler RAID | PERC H755 SAS Front |
| 1 | 750-ACFR | Kontroler RAID | Przednie części mechaniczne PERC, obciążenie przednie |
| 6 | 161-BCBX | Dyski twarde | 2,4 TB SAS SAS ISE 12 Gb/s 10k 512e 2,5 cala gorącej wtyczki |
| 1 | 384-BBBH | Ustawienia konfiguracji systemu BIOS i zaawansowane | Zapisywanie ustawień systemu BIOS przy użyciu zasilania |
| 1 | 387-BBEY | Zaawansowane konfiguracje systemu | Brak gwiazdy energii |
| 1 | 384-BDJC | Wentylatory | Wentylator standardowy X7 |
| 1 | 528-CTIC | Zarządzanie systemami osadzonymi | iDRAC9, Enterprise 16G |
| 1 | 450-AKLF | Zasilacz | Podwójny, nadmiarowy (1+1), zasilacz z gorącą wtyczką, 1100 W MM(100-240Vac) Tytan |
| 2 | 450-AADY | Przewody zasilające | C13 do C14, STYL PDU, 10 AMP, 6,5 stóp (2 m), przewód zasilający |
| 1 | 330-BCCE | PCIe Riser | Riser Config 6, Niski profil, 1x 16 gniazd LP (Gen 5) + 1x8 LP Slot (Gen 5), 2 CPU |
| 1 | 384-BDKV | Płyta główna | Płyta główna PowerEdge R660xs z płytą główną Broadcom 5720 Dual Port 1 Gb na pokładzie LOM |
| 1 | 540-BCOB | Karta córki sieciowej | Broadcom 5720 Quad Port 1 GbE BASE-T Adapter, OCP NIC 3.0 |
| 1 | 350-BCEL | Szybka synchronizacja | Szybka synchronizacja 2 (at-the-box mgmt) |
| 1 | 379-BCSF | Hasło | iDRAC, hasło wygenerowane przez fabrykę |
| 1 | 379-BCQX | Moduł usługi IDRAC | Moduł usługi iDRAC (ISM), NIE zainstalowano |
| 1 | 379-BCQV | Menedżer grupy | Menedżer grupy iDRAC, włączony |
| 1 | 325-BEVH | Ramka zegarka | PowerEdge 1U Standard Bezel |
| 1 | 350-BEUF | Ramka zegarka | Dell Luggage Tag, 0/6/8/10 |
| 1 | 770-BCJI | Szyny stojakowe | A11 drop-in/stab-in Combo Rails Without Cable Management Arm |
| 1 | 340-DLRR | Wysyłka | PowerEdge R660XS Shipping EMEA1 (angielski/francuski/niemiecki/hiszpański/rosyjski/hebrajski) |
| 1 | 340-DFKP | Materiał wysyłkowy | PowerEdge R660xs, 8x2.5, materiał wysyłkowy z krótkim napędem |
| 1 | 389-FBMD | Regulacyjnych | PowerEdge R660xs HS5610 Label, CE i CCC Oznaczanie, dla poniżej 1300 W PSU |
| 1 | 683-11870 | Usługi firmy Dell: usługi wdrażania | Nie wybrano usługi instalacyjnej (skontaktuj się z przedstawicielem ds. sprzedaży, aby uzyskać więcej informacji) |
Oprogramowanie
| Ilość | PN | Moduł | opis |
|---|---|---|---|
| 1 | 800-BBDM | Zaawansowana konfiguracja systemu | Tryb rozruchu systemu BIOS interfejsu UEFI z partycją GPT |
| 1 | 528-COYT | Zarządzanie systemami osadzonymi | Weryfikacja zabezpieczonego składnika |
| 1 | 611-BBBF | System operacyjny | Brak systemu operacyjnego |
| 1 | 605-BBFN | Zestawy multimedialne systemu operacyjnego | Brak wymaganego nośnika |
| 1 | 631-AACK | Dokumentacja systemu | Brak dokumentacji systemów, brak zestawu DVD OpenManage |
Usługa
| Ilość | PN | Moduł | opis |
|---|---|---|---|
| 1 | 293-10049 | Etykiety skrzynki wysyłkowej — Standardowa | Order Configuration Shipbox Label (Data wysyłki, Model, Szybkość procesora, Rozmiar HDD, RAM) |
| 1 | 865-BBLL | Usługi firmy Dell: usługa rozszerzona | ProSupport i Next Business Day Onsite Service Extension, 24 miesiące |
| 1 | 865-BBLM | Usługi firmy Dell: usługa rozszerzona | ProSupport i Next Business Day Onsite Service Initial, 12 months |
| 1 | 709-BBIX | Usługi firmy Dell: obsługa sprzętu | Tylko części gwarancja 12 miesięcy |
Instalowanie oprogramowania Defender dla IoT na komputerze DELL R660
W tej procedurze opisano sposób instalowania oprogramowania Defender dla IoT na komputerze Dell R660.
Proces instalacji trwa około 20 minut. Podczas instalacji system jest uruchamiany ponownie kilka razy.
Aby zainstalować oprogramowanie Usługi Defender dla IoT:
Połącz ekran i klawiaturę z urządzeniem, a następnie połącz się z interfejsem wiersza polecenia.
Połącz zewnętrzny dysk cd lub klucz, który zawiera oprogramowanie pobrane z witryny Azure Portal.
Uruchom urządzenie.
Kontynuuj pracę z ogólną procedurą instalowania oprogramowania usługi Defender dla IoT. Aby uzyskać więcej informacji, zobacz Defender for IoT software installation (Instalacja oprogramowania usługi Defender dla IoT).
Następne kroki
Kontynuuj poznawanie wymagań systemowych dotyczących urządzeń fizycznych lub wirtualnych. Aby uzyskać więcej informacji, zobacz Jakie urządzenia są potrzebne?.
