Użyj lokalnego internetowego interfejsu użytkownika do zarządzania łącznością bezprzewodową w usłudze Azure Stack Edge Mini R
W tym artykule opisano sposób zarządzania łącznością sieci bezprzewodowej na urządzeniu Azure Stack Edge Mini R. Możesz użyć lokalnego internetowego interfejsu użytkownika na urządzeniu Azure Stack Edge Mini R za pomocą polecenia , aby dodawać, łączyć się i usuwać profile sieci Wi-Fi.
Informacje o sieci Wi-Fi
Uwaga
W usłudze Azure Stack Edge 2309 i nowszych funkcja Wi-Fi dla usługi Azure Stack Edge Mini R została wycofana. Sieć Wi-Fi nie jest już obsługiwana na urządzeniu Azure Stack Edge Mini R.
Urządzenie Azure Stack Edge Mini R może działać zarówno w przypadku połączenia przewodowego z siecią, jak i za pośrednictwem sieci bezprzewodowej. Urządzenie ma port Wi-Fi, który musi być włączony, aby umożliwić urządzeniu łączenie się z siecią bezprzewodową.

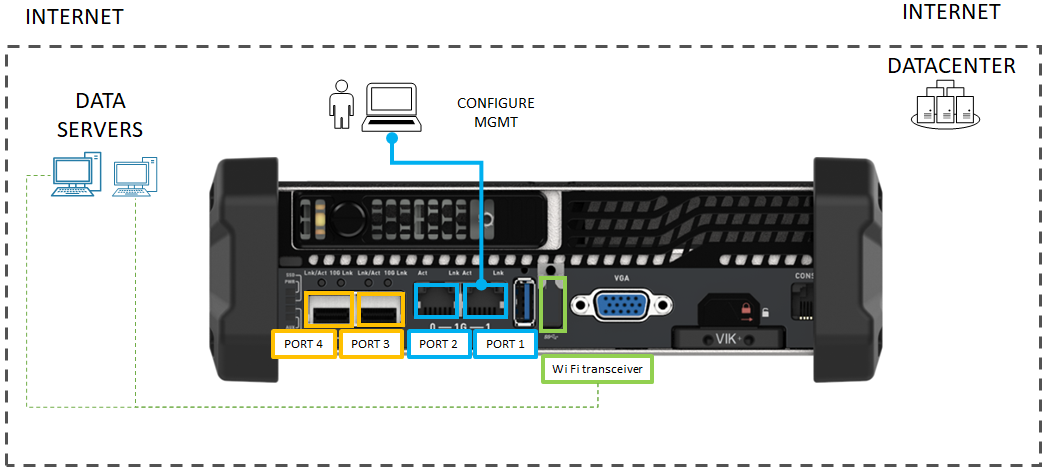

Urządzenie ma pięć portów, PORT 1 do PORT 4 i piąty port Wi-Fi. Oto diagram płaszczyzny tylnej urządzenia Mini R, gdy jest połączony z siecią bezprzewodową.
Dodawanie profilu sieci Wi-Fi
Wykonaj następujące kroki w lokalnym interfejsie użytkownika urządzenia, aby dodać profil sieci Wi-Fi i nawiązać z nią połączenie.
Przejdź do strony Wprowadzenie w lokalnym internetowym interfejsie użytkownika urządzenia. Na kafelku Sieć wybierz pozycję Konfiguruj.

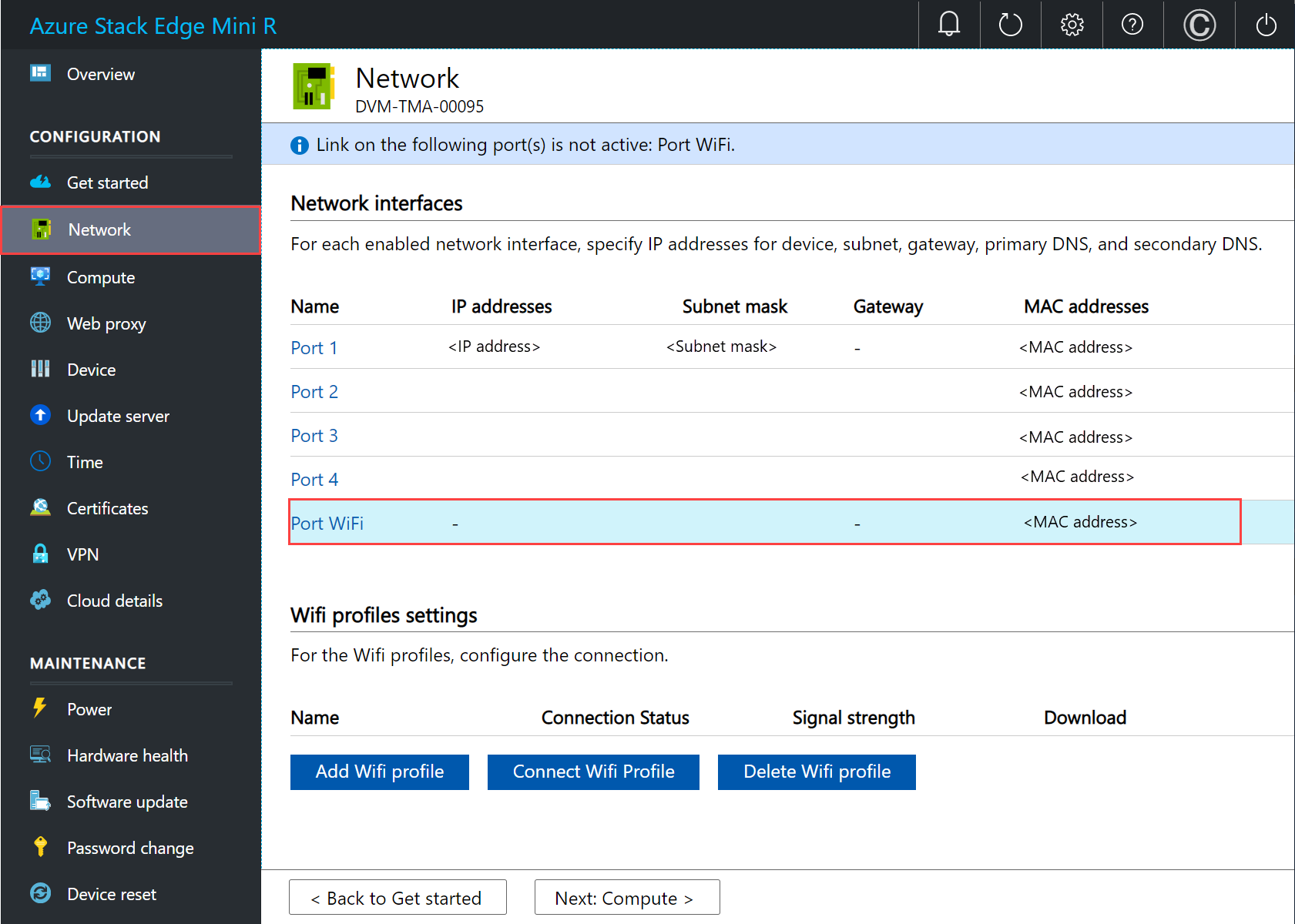

Na urządzeniu fizycznym istnieje pięć interfejsów sieciowych. PORT 1 i PORT 2 są interfejsami sieciowymi 1 GB/s. Port 3 i PORT 4 to wszystkie interfejsy sieciowe 10 Gb/s. Piąty port to port Wi-Fi.

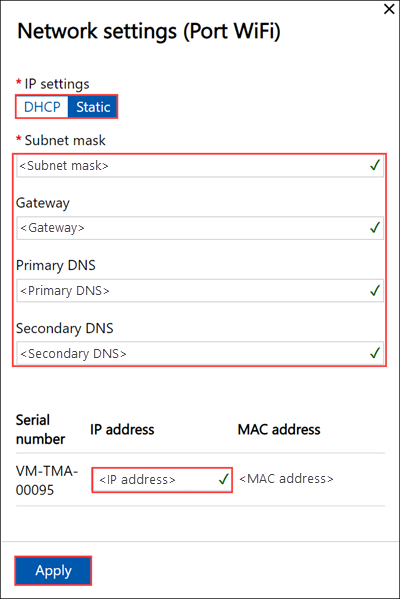

Wybierz port sieci Wi-Fi i skonfiguruj ustawienia portu.
Ważne
Zdecydowanie zalecamy skonfigurowanie statycznego adresu IP dla portu sieci Wi-Fi.

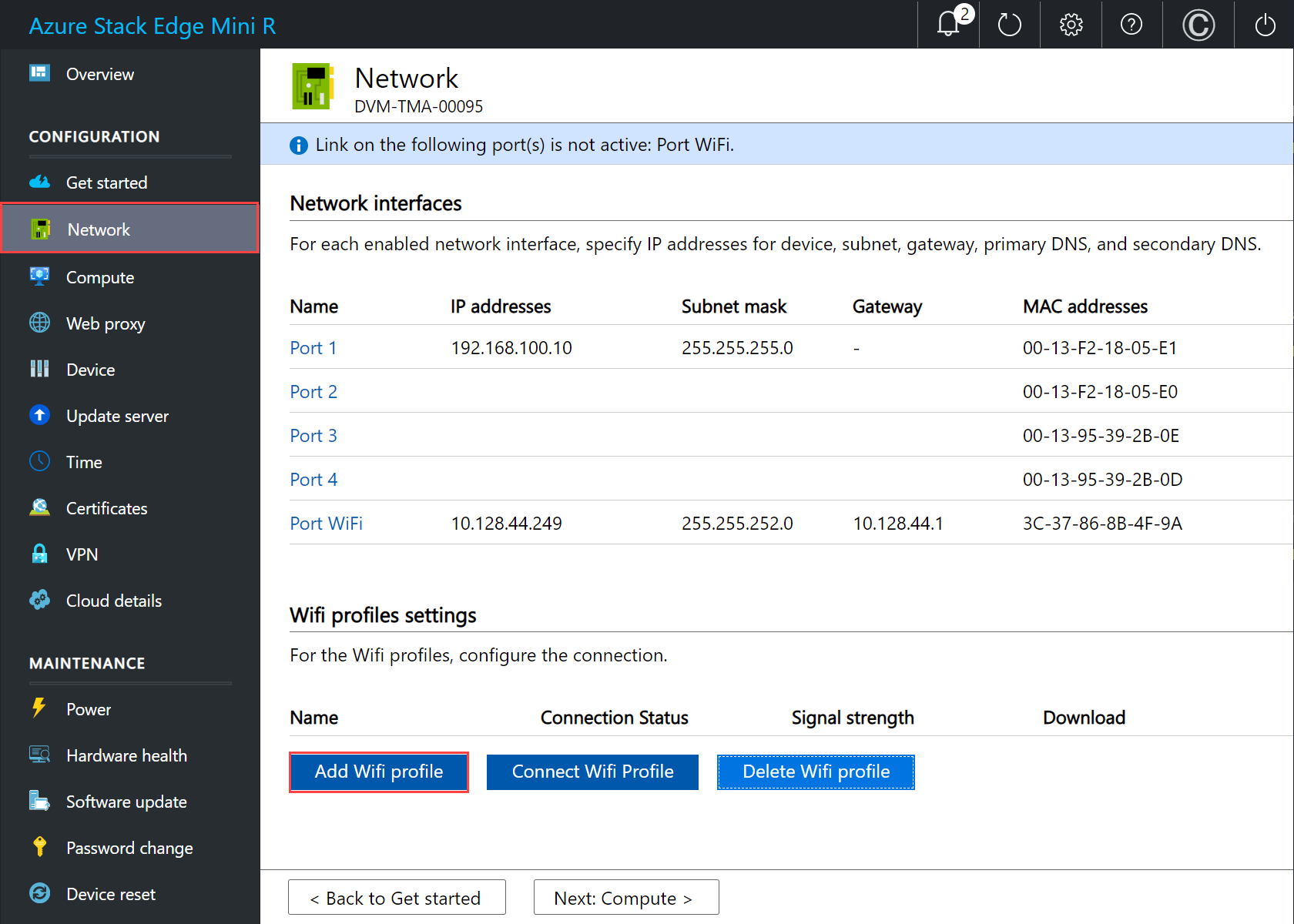

Strona Sieć zostanie zaktualizowana po zastosowaniu ustawień portów sieci Wi-Fi.

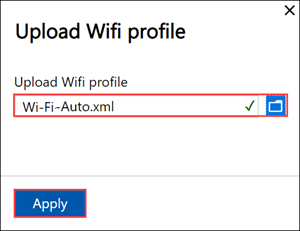

Wybierz pozycję Dodaj profil sieci Wi-Fi i przekaż profil sieci Wi-Fi.
Profil sieci bezprzewodowej zawiera identyfikator SSID (nazwa sieci), klucz hasła i informacje o zabezpieczeniach, aby móc nawiązać połączenie z siecią bezprzewodową. Profil sieci Wi-Fi dla środowiska można uzyskać od administratora sieci.
Aby uzyskać informacje na temat przygotowywania profilów sieci Wi-Fi, zobacz Używanie profilów sieci Wi-Fi z urządzeniami Azure Stack Edge Mini R.

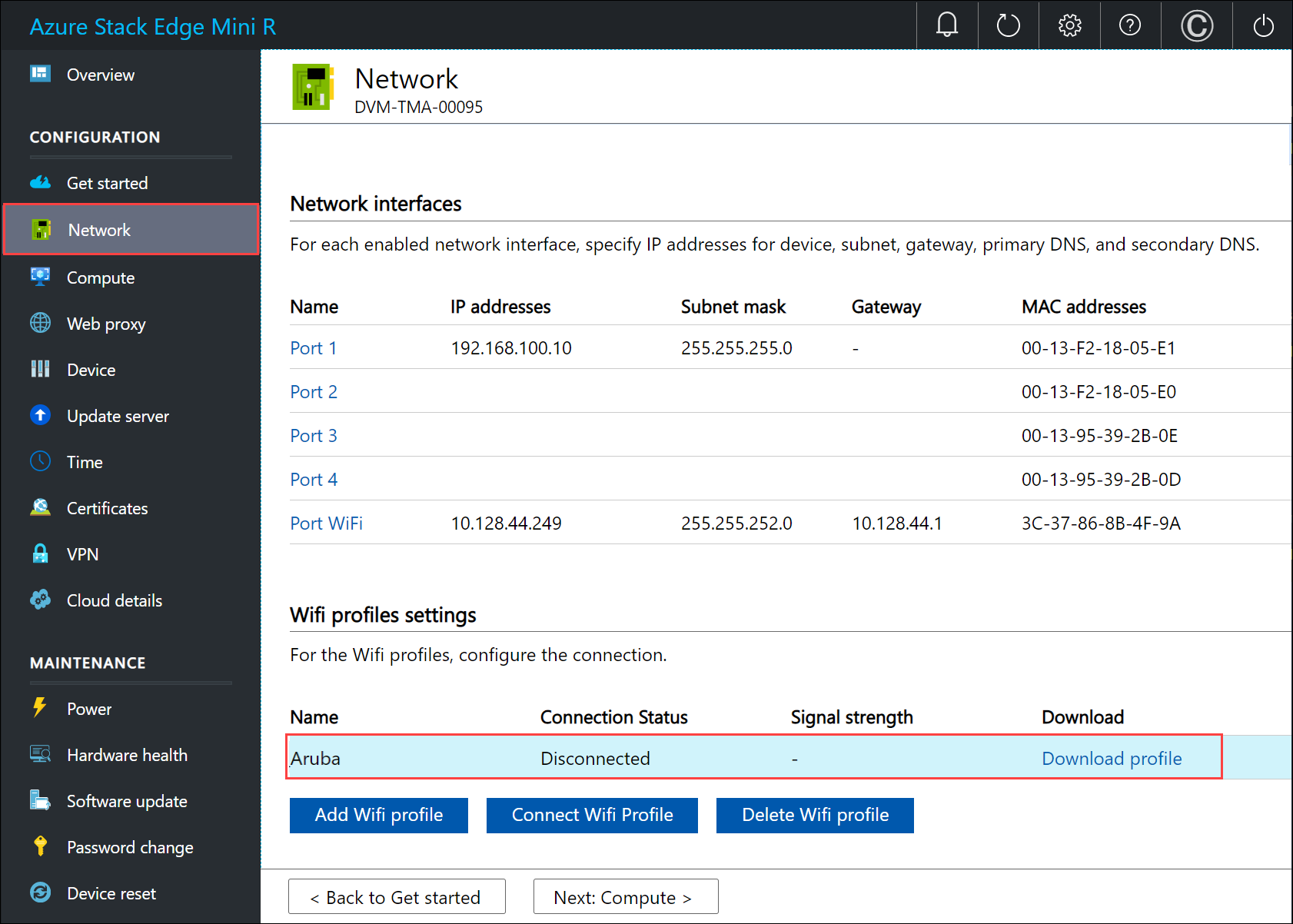

Po dodaniu profilu lista profilów sieci Wi-Fi zostanie zaktualizowana w celu odzwierciedlenia nowego profilu. Profil powinien wyświetlać stan Połączenie ion jako Odłączony.

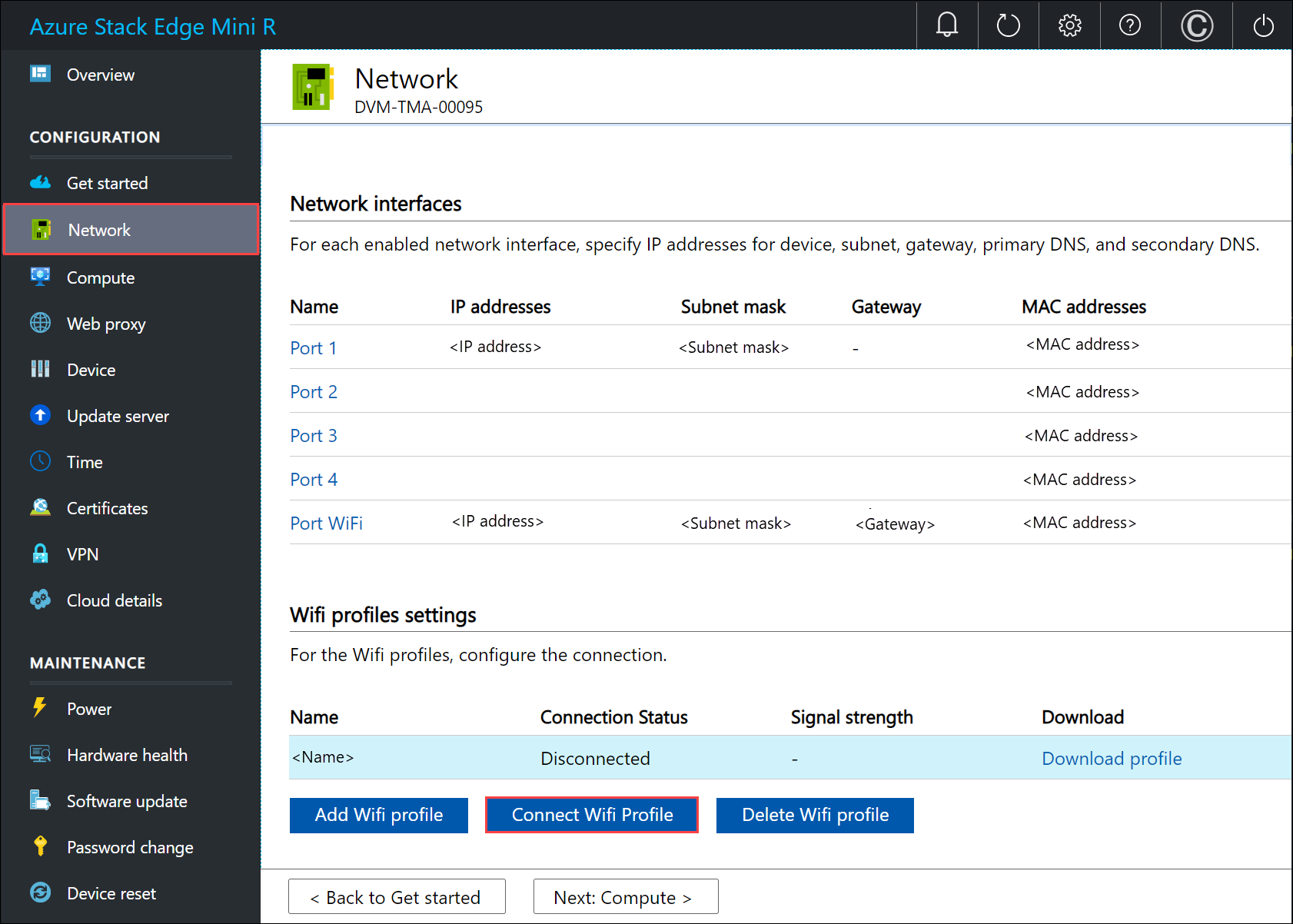

Po pomyślnym załadowaniu profilu sieci bezprzewodowej połącz się z tym profilem. Wybierz pozycję Połączenie do profilu sieci Wi-Fi.

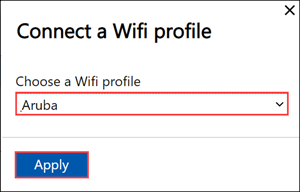

Wybierz profil sieci Wi-Fi dodany w poprzednim kroku i wybierz pozycję Zastosuj.
Stan Połączenie ion powinien zostać zaktualizowany do Połączenie. Siła sygnału jest aktualizowana w celu wskazania jakości sygnału.
Uwaga
Aby przenieść duże ilości danych, zalecamy użycie połączenia przewodowego zamiast sieci bezprzewodowej.
Pobieranie profilu sieci Wi-Fi
Możesz pobrać profil sieci Wi-Fi używany do łączności bezprzewodowej.
W lokalnym internetowym interfejsie użytkownika urządzenia przejdź do pozycji Sieć konfiguracji>.
W obszarze Ustawienia profilu sieci Wi-Fi wybierz pozycję Pobierz profil. Powinno to pobrać profil sieci Wi-Fi, którego obecnie używasz.
Usuwanie profilu sieci Wi-Fi
Możesz usunąć profil sieci Wi-Fi używany do łączności bezprzewodowej.
W lokalnym internetowym interfejsie użytkownika urządzenia przejdź do pozycji Sieć konfiguracji>.
W obszarze Ustawienia profilu sieci Wi-Fi wybierz pozycję Usuń profil sieci Wi-Fi.
W bloku Usuń profil sieci Wi-Fi wybierz profil, który chcesz usunąć. Wybierz Zastosuj.
Konfigurowanie profilu Cisco Wi-Fi
Poniżej przedstawiono wskazówki dotyczące zarządzania i konfigurowania kontrolera bezprzewodowego Cisco i punktu dostępu na urządzeniu.
Tryb mostkowania DHCP
Aby użyć kontrolera sieci bezprzewodowej Cisco dla urządzenia, należy włączyć tryb mostkowania dynamicznego protokołu konfiguracji hosta (DHCP) na kontrolerze bezprzewodowej sieci LAN (WLC).
Aby uzyskać więcej informacji, zobacz Tryb mostkowania DHCP.
Przykład konfiguracji mostkowania
Aby włączyć funkcję mostkowania DHCP na kontrolerze, należy wyłączyć funkcję serwera proxy DHCP na kontrolerze. Aby włączyć mostkowanie DHCP przy użyciu wiersza polecenia:
(Cisco Controller) > config dhcp proxy disable
(Cisco Controller) > show dhcp proxy
DHCP Proxy Behaviour: disabled
Jeśli serwer DHCP nie istnieje w tej samej sieci warstwy 2 (L2) co klient, emisja powinna być przekazywana do serwera DHCP w bramie klienta przy użyciu pomocnika IP. Jest to przykład tej konfiguracji:
Switch#conf t
Switch(config)#interface vlan <client vlan #>
Switch(config-if)#ip helper-address <dhcp server IP>
Funkcja mostkowania DHCP jest ustawieniem globalnym, więc ma wpływ na wszystkie transakcje DHCP w obrębie kontrolera. Należy dodać instrukcje pomocnika IP w infrastrukturze przewodowej dla wszystkich niezbędnych wirtualnych sieci lokalnych (VLAN) na kontrolerze.
Włączanie pasywnego klienta dla sieci WLAN
Aby włączyć pasywną funkcję klienta dla bezprzewodowej sieci lokalnej (WLAN) na kontrolerze sieci bezprzewodowej Cisco:
- Interfejs skojarzony z siecią WLAN musi mieć włączone tagowanie sieci VLAN.
- Sieć VLAN multiemisji musi być włączona dla sieci WLAN.
- Przekazywanie GARP musi być włączone w systemie WLC.
Aby uzyskać więcej informacji, zobacz Multiemisji VLAN Informacje o optymalizacji multiemisji.
Rozwiązywanie problemów
Jeśli wystąpią problemy z alokacjami adresów IP na maszynach wirtualnych uruchomionych na urządzeniu Azure Stack Edge Mini R, powyższe ustawienia konfiguracji w środowisku sieciowym powinny zostać zweryfikowane.
Następne kroki
- Dowiedz się, jak wdrożyć urządzenie Azure Stack Edge Mini R.
