Edge-detectie-effect

  • Artikel

Filtert de inhoud van een afbeelding en laat lijnen achter aan de randen van contrasterende secties van de afbeelding.

De CLSID voor dit effect is CLSID_D2D1EdgeDetection.

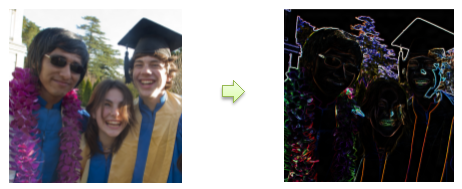

Voorbeeldafbeelding

voorbeeld van uitvoer van effect

Voorbeeldcode

ComPtr<ID2D1Effect> edgeDetectionEffect;
m_d2dContext->CreateEffect(CLSID_D2D1EdgeDetection, &edgeDetectionEffect);

edgeDetectionEffect->SetInput(0, bitmap);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_STRENGTH, 0.5f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_BLUR_RADIUS, 0.0f);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_MODE, D2D1_EDGEDETECTION_MODE_SOBEL);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_OVERLAY_EDGES, false);
edgeDetectionEffect->SetValue(D2D1_EDGEDETECTION_PROP_ALPHA_MODE, D2D1_ALPHA_MODE_PREMULTIPLIED);

m_d2dContext->BeginDraw();
m_d2dContext->DrawImage(edgeDetectionEffect.Get());
m_d2dContext->EndDraw();

Effecteigenschappen

De eigenschappen voor het edge-detectie-effect worden gedefinieerd door de opsomming D2D1_EDGEDETECTION_PROP.

Eisen

Eis Waarde
Minimaal ondersteunde client Windows 10 [bureaublad-apps | Windows Store-apps]
Minimaal ondersteunde server Windows 10 [bureaublad-apps | Windows Store-apps]
Rubriek d2d1effects_2.h
Bibliotheek d2d1.lib, dxguid.lib
