Oefening: verbinding maken met een virtuele machine met behulp van Azure Bastion

  • 15 minuten

In deze eenheid maakt u een virtuele machine (VM) die fungeert als uw interne app-VM en implementeert u Azure Bastion om er verbinding mee te maken.

Deze oefening is optioneel. Om deze oefening te voltooien, hebt u toegang tot een Azure-abonnement nodig met machtigingen voor het maken van resources, zoals een VM. Als u geen Azure-abonnement hebt, maakt u een gratis account voordat u begint.

Een brongroep maken

Maak een resourcegroep voor alle resources die u voor de oefeningen gaat maken.

  1. Meld u aan bij het Azure-portaal.

  2. Zoek of selecteer Resourcegroepen.

  3. Selecteer Maken. Het deelvenster Een resourcegroep maken wordt weergegeven.

  4. Voer op het tabblad Basisinformatie de volgende waarden in voor elke instelling.

    Instelling Weergegeven als
    Projectgegevens
    Abonnement Selecteer uw abonnement
    Resourcegroep learn-bastion-rg
    Resourcedetails
    Regio Kies de dichtstbijzijnde regio

  5. Selecteer Controleren + maken. Nadat de validatie is geslaagd, selecteert u Maken.

Een VM maken:

Maak een virtuele Linux-machine die niet toegankelijk is via internet.

  1. Zoek of selecteer Virtuele machines in Azure Portal.

  2. Selecteer Maken en selecteer vervolgens Virtuele Azure-machine in de vervolgkeuzelijst. Het deelvenster Een virtuele machine maken wordt weergegeven.

  3. Voer op het tabblad Basisinformatie de volgende waarden in voor elke instelling. Laat eventuele andere instellingen staan op de standaardinstellingen.

    Instelling Weergegeven als
    Projectdetails
    Abonnement Uw abonnement
    Resourcegroep learn-bastion-rg
    Exemplaardetails
    Virtual machine name internalappvm
    Regio Kies een regio bij u in de buurt
    Afbeelding Ubuntu Server 20.04 LTS - x64 Gen2
    Beheerdersaccount
    Username azureuser
    Bron voor openbare SSH-sleutel Nieuw sleutelpaar genereren
    Naam van sleutelpaar internalappvm_key
    Regels voor interne poorten
    Openbare poorten voor inkomend verkeer Geen

    Gebruik de standaardwaarden voor de rest van de instellingen op dit tabblad.

  4. Selecteer het tabblad Netwerken en voer de volgende waarden in voor elke instelling. Laat eventuele andere instellingen staan op de standaardinstellingen.

    Instelling Weergegeven als
    Netwerkinterface
    Openbare IP Geen
    Openbare poorten voor inkomend verkeer Geen

  5. Selecteer Controleren + maken. Nadat de validatie is geslaagd, selecteert u Maken. Het dialoogvenster Nieuw sleutelpaar genereren wordt weergegeven.

  6. Selecteer Persoonlijke sleutel downloaden en resource maken.

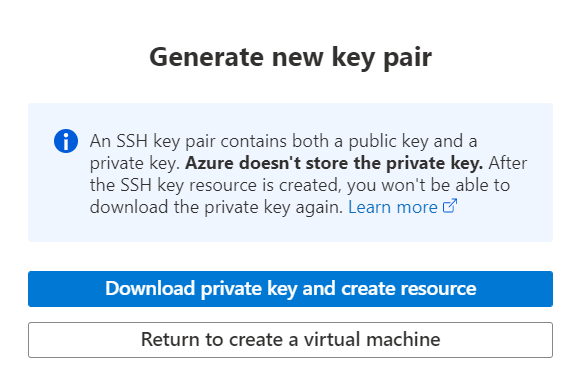

    Schermopname van het venster Nieuw sleutelpaar genereren met de knop Persoonlijke sleutel downloaden gemarkeerd.

Omdat u de interne app-VM zonder een openbaar IP-adres hebt gemaakt, kunt u er geen verbinding mee maken via internet. In plaats van verbinding te maken met de interne app-VM via een jumpbox-VM, gebruiken we Azure Bastion.

Een subnet voor Azure Bastion maken

Voordat u Azure Bastion kunt gebruiken, moet u een subnet maken in het virtuele netwerk dat de interne app-VM gebruikt.

  1. Selecteer of zoek Resourcegroepen in Azure Portal.

  2. Selecteer learn-bastion-rg.

  3. Selecteer het virtuele netwerk learn bastion-rg-vnet in de lijst met resources.

  4. Selecteer subnetten in het linkermenuvenster onder Instellingen.

  5. Selecteer + Subnet in de bovenste menubalk om een subnet toe te voegen. Het deelvenster Subnet toevoegen wordt weergegeven.

  6. Voer de volgende gegevens in om een subnet te maken.

    Veld Naam
    Naam AzureBastionSubnet
    Subnetadresbereik Voer een adresruimte in met een subnetmasker dat /26 of groter is, zoals /26, /25, enzovoort. Een voorbeeld is 10.0.1.0/24.

    Gebruik de standaardwaarden voor de overige velden.

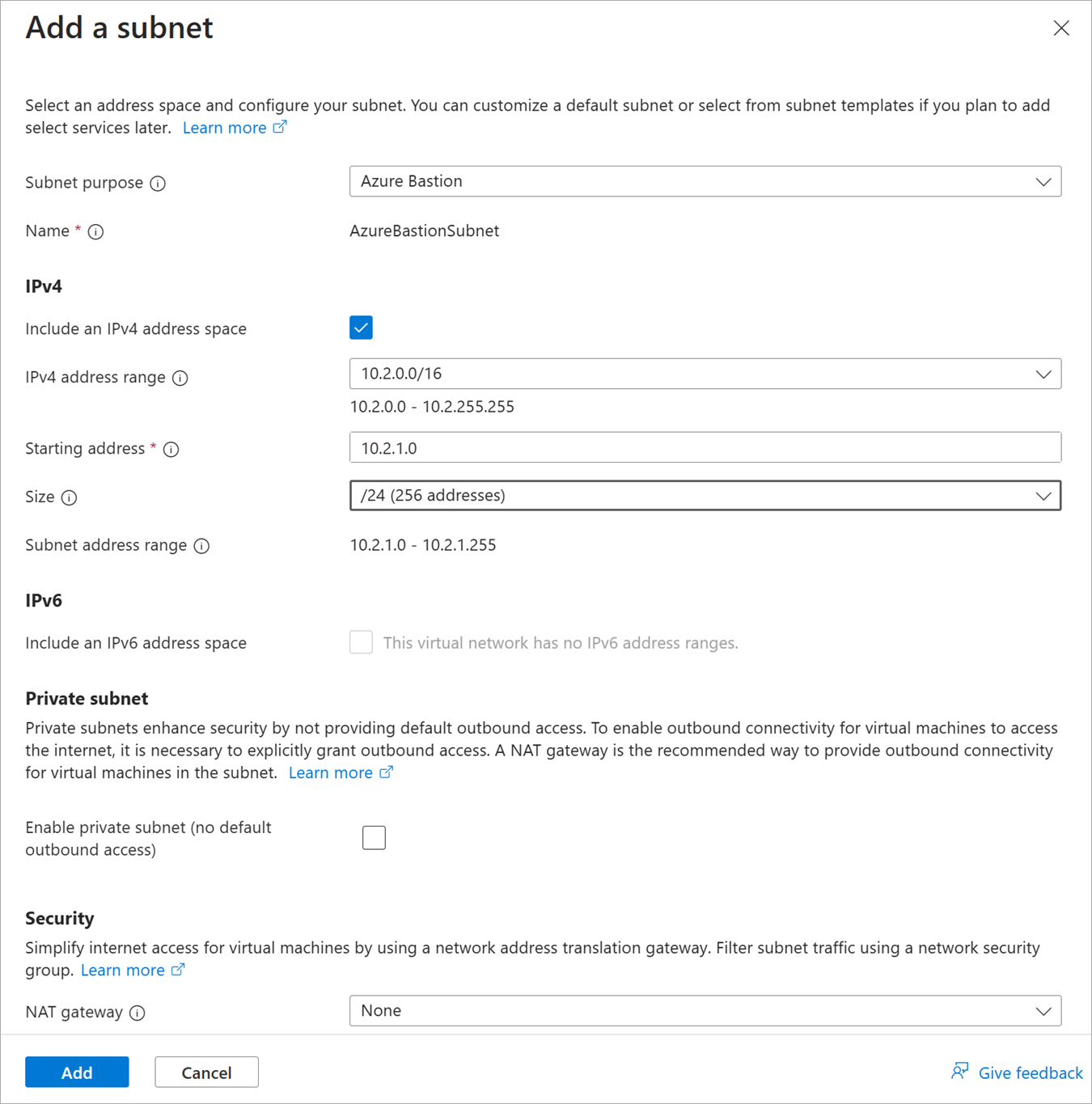

    Schermopname van de pagina voor het toevoegen van een subnet, met de naam AzureBastionSubnet.

  7. Selecteer Opslaan.

Azure Bastion implementeren

  1. Selecteer of zoek Virtuele machines in Azure Portal.

  2. Selecteer de virtuele machine internalappvm.

  3. Selecteer Connect>Bastion>Deploy Bastion.

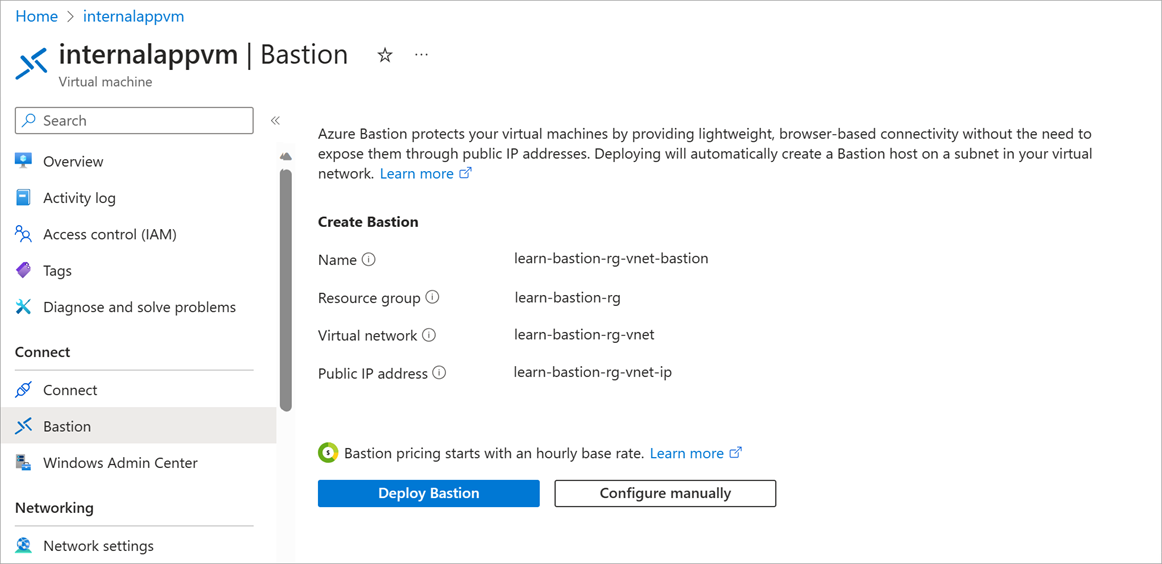

    Schermopname van de pagina Verbinding maken en het tabblad Bastion, met de knop Azure Bastion maken met behulp van de standaardknop.

Wacht enkele minuten tot de Azure Bastion-resource is gemaakt.

Verbinding maken met de interne app-VM

  1. Nadat de Azure Bastion-resource is gemaakt, wordt u gevraagd de aanmeldingsgegevens voor de VM in te voeren.

  2. Voer de gebruikersnaam azureuser in.

  3. Selecteer persoonlijke SSH-sleutel in het lokale bestand in de vervolgkeuzelijst Verificatietype .

  4. Selecteer voor het lokale bestand het internalappvm_key.pem-bestand dat u hebt gedownload toen u de virtuele machine maakte.

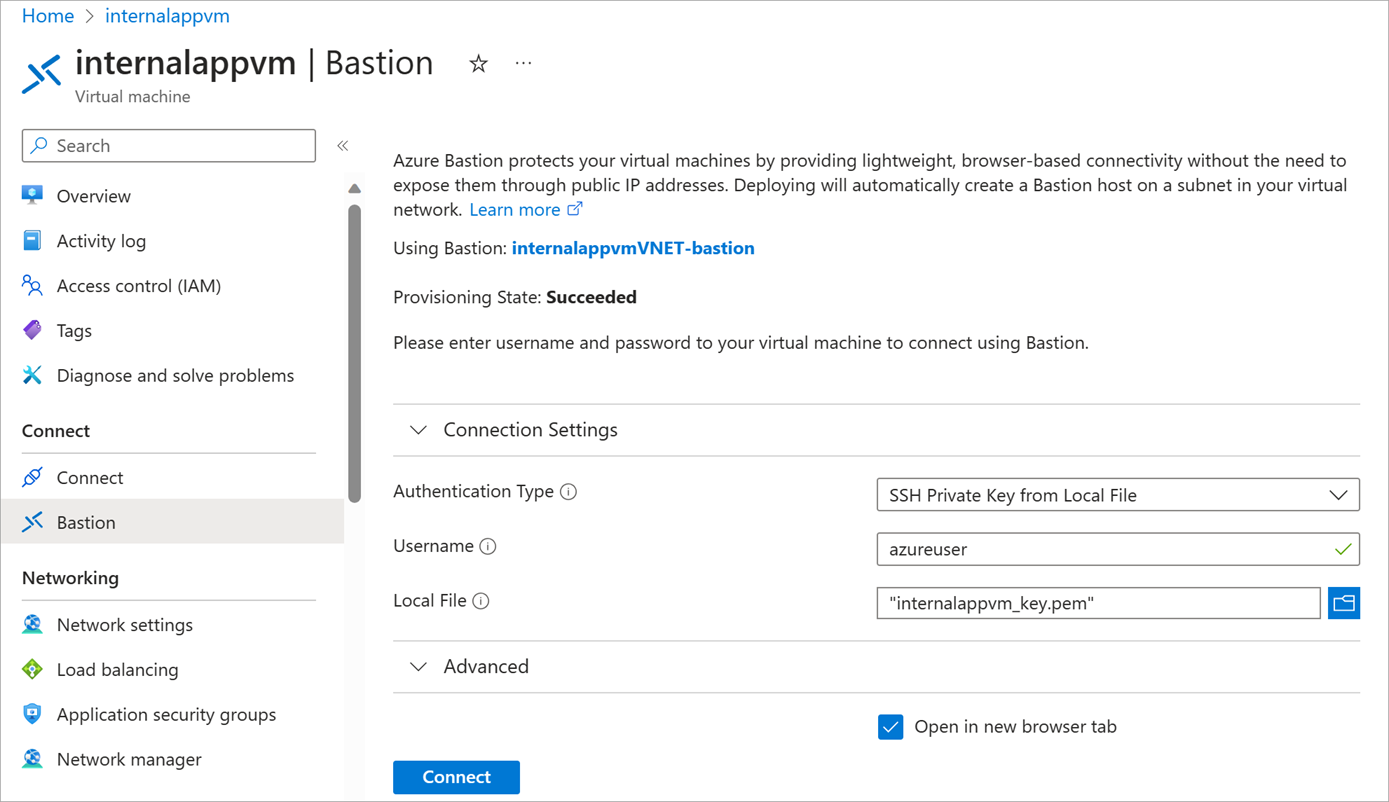

    Schermopname van de Azure Bastion-verbindingspagina met de velden Gebruikersnaam en Lokaal bestand ingevuld.

  5. Selecteer Verbinding maken.

  6. Voer in de externe shell Linux-opdrachten in, zoals de volgende opdracht waarmee het systeem wordt bijgewerkt.

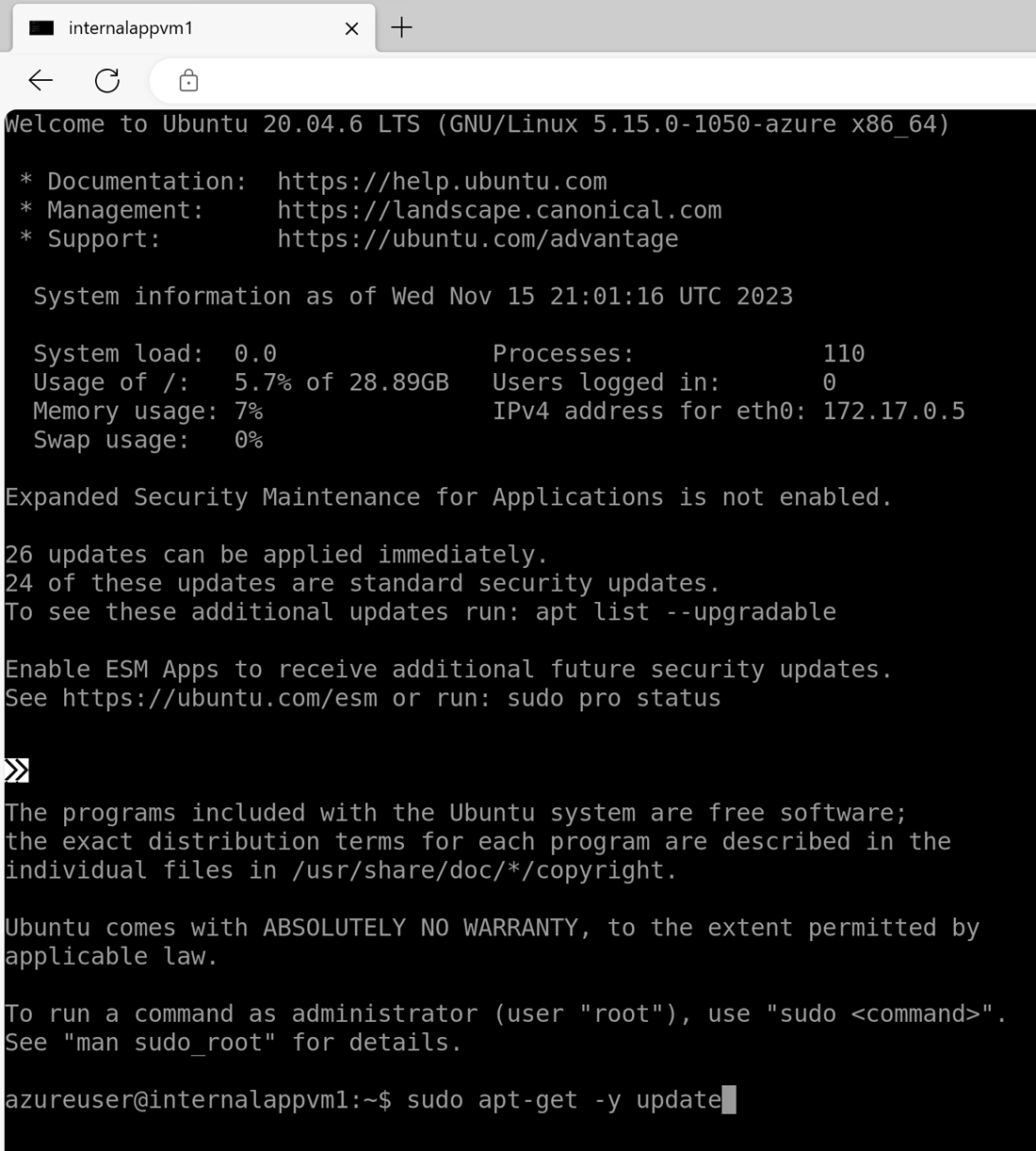

    Schermopname van een browser waarin een Ubuntu-terminalsessie wordt weergegeven.

    sudo apt-get -y update

  7. Voer exit in wanneer u klaar bent.

De volgende keer dat u verbinding wilt maken met de interne app-VM, gaat u naar de virtuele machine, selecteert u Bastion en voert u uw aanmeldingsgegevens in.
