Diagram van referentiearchitectuur
Juiste rollen: beheerder van collectieve verkoop van oplossingen
Een referentiearchitectuurdiagram is een model van de infrastructuur waarop uw commerciële Marketplace-oplossing van Microsoft afhankelijk is.
Voor IP-oplossingen (intellectuele eigendom) van Azure moet in het diagram ook worden getoond hoe uw oplossing gebruikmaakt van de cloudservices van Microsoft volgens de technische vereisten voor collectieve verkoop van IP-adressen.
Een referentiediagram is niet bedoeld om de kwaliteit van een architectuur te beoordelen. Het is bedoeld om te laten zien hoe uw oplossing gebruikmaakt van Microsoft-services.
U kunt een referentiearchitectuurdiagram maken met behulp van verschillende hulpprogramma's. We raden Microsoft Visio echter aan omdat het Azure Architecture-modellen heeft die u als nuttig uitgangspunt kunt gebruiken.
Typische onderdelen van een referentiearchitectuurdiagram
Uw referentiearchitectuurdiagram moet uw IP-adres duidelijk identificeren als een oplossing, toepassing of servicecode die zowel geïmplementeerd op als het stimuleren van het verbruik van Microsoft Azure.
Uw code moet zeer herbruikbaar zijn en niet afhankelijk zijn van uitgebreide aanpassingen per implementatie.
Het diagram moet een goed inzicht geven in de wijze waarop uw oplossing gebruikmaakt van Microsoft-services. Het diagram moet het volgende bevatten:
- Een beschrijving op hoog niveau van de gegevensstroom die inzicht biedt in de interacties tussen onderdelen van het diagram
- Logische grenzen voor Azure-cloud, klantcloud, on-premises omgeving en integratie met andere cloudservices
- Azure-cloudservices die uw oplossing hosten en gebruiken, inclusief azure-resources
- Identificatie van herhaalbare IP-code (Intellectual Property); de code die u levert als onderdeel van de oplossing
- Gebruikersinterfaces en andere services die de oplossing beschikbaar maken

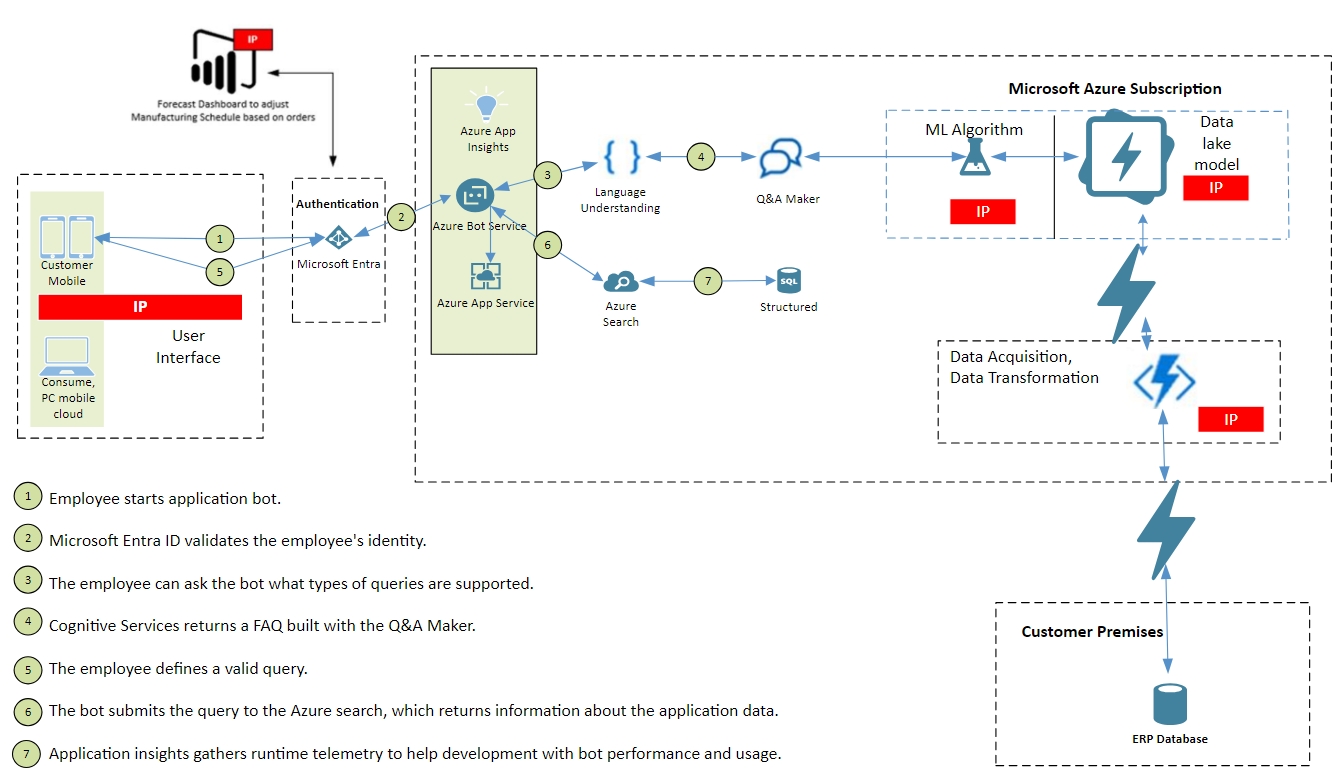

Voorbeeld van referentiearchitectuurdiagram: verticale chatbot in de branche
De volgende afbeelding is een voorbeeld van een referentiearchitectuurdiagram dat een verticale branche-chatbot weergeeft die kan worden geïntegreerd met intranetsites om te helpen bij het voorspellen van vraagscenario's met behulp van een machine learning-algoritme. Het maakt gebruik van supply chain- en productieplanningsgegevens van verschillende ERP-systemen (Enterprise Resource Planning). De bot is ontworpen om vragen te beantwoorden over wanneer een verkoper zich kan verbinden tot mogelijke leveringsdatums voor een order.
