Azure Time Series Insights Explorer

Notitie

De Time Series Insights-service wordt op 7 juli 2024 buiten gebruik gesteld. Overweeg om bestaande omgevingen zo snel mogelijk naar alternatieve oplossingen te migreren. Bezoek onze documentatievoor meer informatie over de veroudering en migratie.

In dit artikel worden de verschillende functies en opties beschreven die beschikbaar zijn in de Demo-omgeving van Azure Time Series Insights Gen2.

Voorwaarden

Als u aan de slag wilt gaan met Azure Time Series Insights Explorer, moet u het volgende doen:

• Een Azure Time Series Insights Gen2-omgeving hebben ingericht. Lees meer over het inrichten van een exemplaar in de zelfstudie Azure Time Series Insights Gen2.
• Gegevenstoegang bieden aan de Azure Time Series Insights Gen2-omgeving die u voor het account hebt gemaakt. U kunt zowel anderen als uzelf toegang geven.
• Voeg een gebeurtenisbron toe aan de Azure Time Series Insights Gen2-omgeving om gegevens naar de omgeving te pushen:
  • Leer hoe u verbinding maakt met een event hub
  • Leer hoe u een IoT-hub kunt verbinden

De Azure Time Series Insights Explorer verkennen

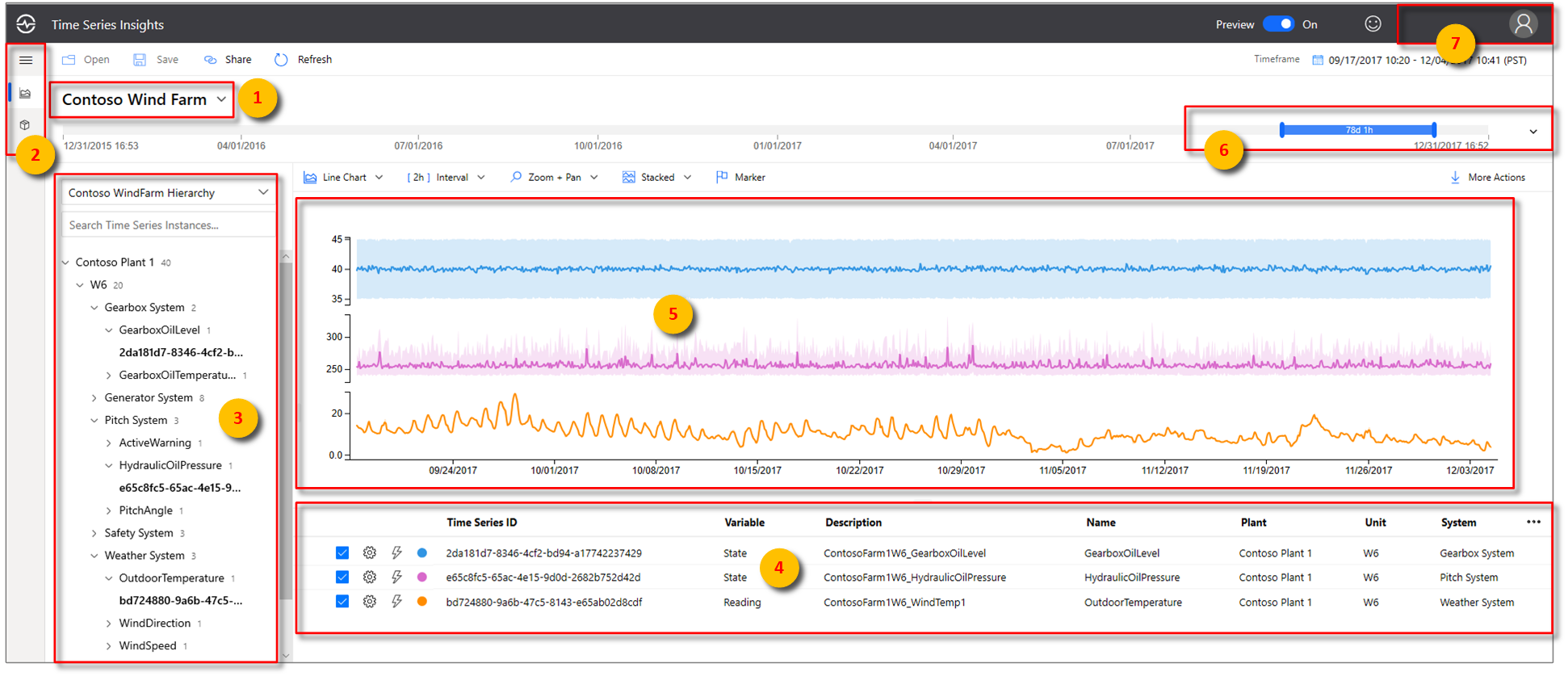

Azure Time Series Insights Explorer bestaat uit de volgende zeven elementen:

Overzicht van

1. omgevingsvenster: geeft al uw Azure Time Series Insights Gen2-omgevingen weer.
2. navigatiebalk: Hiermee kunt u schakelen tussen de pagina's Analyseren en Model.
3. Hiërarchiestructuur en zoekvenster: Hiermee kunt u specifieke gegevenselementen selecteren en zoeken die moeten worden weergegeven.
4. tijdreeks goed: geeft alle geselecteerde gegevenselementen weer.
5. grafiekvenster: hiermee wordt de huidige werkgrafiek weergegeven.
6. tijdlijn: hiermee kunt u de werktijdsduur wijzigen.
7. App-balk: bevat uw opties voor gebruikersbeheer (zoals de huidige tenant) en kunt u deze en taalinstellingen wijzigen.

1. Omgevingspaneel

In het omgevingsvenster worden alle Azure Time Series Insights Gen2-omgevingen weergegeven waar u toegang tot hebt. De lijst bevat Gen2-omgevingen en Gen1-omgevingen. Selecteer gewoon de omgeving die u wilt gebruiken om daar onmiddellijk te worden meegenomen.

1. Selecteer de vervolgkeuzepijl naast de weergegeven omgeving.



2. Selecteer vervolgens de gewenste omgeving.

2. Navigatiebalk

Gebruik de navigatiebalk om te selecteren tussen twee weergaven:

• Analyseren: Gebruik dit om uitgebreide analyses uit te voeren op uw gemodelleerde of ongemodelleerde tijdreeksgegevens.
• model: gebruik dit om nieuwe Typen, hiërarchieën en exemplaren van Azure Time Series Insights Gen2 naar uw Time Series-model te pushen.

Modelcreatie

Azure Time Series Insights Gen2 ondersteunt volledige CRUD-bewerkingen (Create, Read, Update en Delete) op uw Time Series-model.

• type Time Series-model: u kunt Time Series-modeltypen gebruiken om variabelen of formules te definiëren voor het uitvoeren van berekeningen. Ze zijn gekoppeld aan een bepaald Time Series-modelexemplaar. Een type kan een of meer variabelen hebben.
• Time Series-modelhiërarchie: Hiërarchieën zijn systematische organisaties van uw gegevens. Hiërarchieën geven de relaties weer tussen verschillende exemplaren in uw Time Series-model.
• Time Series-modelinstantie: Instanties zijn de tijdreeksen zelf. In de meeste gevallen zijn dit de DeviceID of AssetID, de unieke id van de asset in de omgeving.

Lees Tijdreeksmodellenvoor meer informatie over het Tijdreeksmodel.

3. Hiërarchiestructuur en zoekvenster

Met de hiërarchiestructuur en het zoekvenster kunt u eenvoudig zoeken en navigeren in uw Time Series-model hiërarchie om de specifieke tijdreeksexemplaren te vinden die u in de grafiek wilt weergeven. Wanneer u uw exemplaren selecteert, worden ze niet alleen toegevoegd aan de huidige grafiek, maar worden ze ook toegevoegd aan de gegevensbron.

In het deelvenster met zoekresultaten kunt u ook uw resultaten weergeven in een hiërarchieweergave of een lijstweergave, zodat u eenvoudig de exemplaren kunt vinden die u wilt weergeven.

4. Tijdreeks goed

In de weergave worden exemplaarvelden en andere metagegevens weergegeven die zijn gekoppeld aan geselecteerde exemplaren van het Tijdreeksmodel. Door de selectievakjes aan de rechterkant in te schakelen, kunt u specifieke exemplaren in de huidige grafiek verbergen of weergeven.

U kunt specifieke gegevenselementen uit uw huidige gegevensbron verwijderen door aan de linkerkant van het element de rode Verwijderen (prullenbak) te selecteren. Met de tool kunt u ook bepalen hoe elk element wordt weergegeven in de grafiek. U kunt ervoor kiezen om min/max schaduwen en gegevenspunten toe te voegen, het element in de tijd te verschuiven en het exemplaar op een getrapte manier te visualiseren.

Daarnaast kunt u met het verkenningsbeheer eenvoudig tijdsverschuivingen en spreidingsdiagrammen maken.

Notitie

Als het volgende bericht wordt weergegeven, bevat het exemplaar geen gegevens gedurende de periode die is geselecteerd. U kunt het probleem oplossen door de tijdsduur te verhogen of te bevestigen dat het exemplaar gegevens pusht.

5. Grafiekpaneel

Met de grafiek kunt u tijdreeksexemplaren weergeven als lijnen. U kunt het omgevingpaneel, het datamodel en het tijdsbesteksbesturingselement samenvouwen door op de webbesturingselementen te klikken om de grafiek groter te maken.

overzicht van

1. grafiektype: hiermee bepaalt u welke gegevenselementen beschikbaar zijn voor visualisatie.

2. Intervalgrootte: Met de schuifregelaar Intervalgrootte kunt u in- en uitzoomen op intervallen binnen dezelfde tijdspanne. Dit biedt een nauwkeurigere controle over de beweging tussen grote segmenten van tijd die vloeiende trends tonen tot segmenten zo klein als de milliseconden, zodat u gedetailleerde, hoge resolutie-knipbewerkingen van uw gegevens kunt bekijken. Het standaardstartpunt van de schuifregelaar is ingesteld als de meest optimale weergave van de gegevens uit uw selectie; het biedt een evenwicht tussen resolutie, querysnelheid en granulariteit.

3. zoom en pan: Selecteer deze functie om in de grafiek te zoomen en te pannen.

4. Y-asbesturingselement: doorloopt de beschikbare weergaveopties voor y-as:

   • Stacked: elke regel heeft een afzonderlijke Y-as.
   • Overlap: Hiermee kunt u meerdere lijnen op dezelfde Y-as stapelen, waarbij de gegevens van de Y-as veranderen op basis van de geselecteerde lijn.
   • Shared: alle gegevens op de Y-as die samen worden weergegeven.

5. markeringselement: het geselecteerde gegevenselement en de bijbehorende details.

U kunt verder inzoomen op een specifiek gegevenssegment door links te klikken een gegevenspunt op de huidige grafiek terwijl u de muis ingedrukt houdt en vervolgens het geselecteerde gebied naar het eindpunt van uw keuze sleept. klik met de rechtermuisknop het blauwe, geselecteerde gebied en selecteer Zoom, zoals hieronder wordt weergegeven. U kunt de telemetrie-gebeurtenissen ook bekijken en downloaden in de geselecteerde periode.

Nadat u de zoomactie hebt uitgevoerd, wordt de geselecteerde gegevensset weergegeven. Selecteer de formaatregeling om de drie y-asvoorstellingen van uw gegevens door te lopen.

Hier wordt een voorbeeld gegeven van een overlappende grafiek:

De knop Meer acties klapt uit om de opties Downloaden als CSV, Verbinding maken met Power BI, Grafiekgegevens weergeven als tabelen de opties voor Onbewerkte gebeurtenissen te tonen.

Meer informatie over de optie Verbinding maken met Power BI in Power BI-connector.

6. Deelvenster Tijdeditor

Wanneer u met Azure Time Series Insights Gen2 werkt, selecteert u eerst een periode. De geselecteerde periode bepaalt de gegevensset die beschikbaar is voor manipulatie met de Azure Time Series Insights Gen2-updatewidgets.

Tip

Een deel van de tijdlijn is gemarkeerd in een amberkleur of oranje kleur om de periode van gegevens aan te geven die beschikbaar zijn in warme opslag.

De volgende webbesturingselementen zijn beschikbaar in Azure Time Series Insights Gen2 voor het selecteren van uw werktijdspanne.

1. schuifregelaar voor binnenste datumbereik: gebruik de twee uiteinden door ze naar de gewenste tijdsperiode te slepen. Dit binnenste datumbereik wordt beperkt door de schuifregelaar voor het buitenste datumbereik.

2. Knoppen voor het datumbereik verhogen en verlagen: Verhoog of verlaag de periode door een van de knoppen te selecteren voor het gewenste interval.

3. Tijdspanne samenvouwen: met dit webbesturingselement kunt u alle besturingselementen verbergen, met uitzondering van het schuifregelaarhulpmiddel voor het binnenste datumbereik.

4. Schuifregelaar voor het buitenste datumbereik: Gebruik de eindregelknoppen om het buitenste datumbereik te selecteren dat beschikbaar is voor uw besturingselement voor het binnenste datumbereik.

5. schuifregelaar tijdsbereik: gebruik deze optie om snel te schakelen tussen vooraf ingestelde tijdspanneselecties, zoals de laatste 30 minuten, de afgelopen 12 uurof een aangepast bereik. Als u deze waarde wijzigt, worden ook de beschikbare intervalbereiken gewijzigd die worden besproken in de schuifregelaar voor intervalgrootte.



7. App-balk

Het navigatiedeelvenster van Azure Time Series Insights Gen2 wordt boven aan uw app weergegeven. Het biedt de volgende functionaliteiten:

Koppelingsbeheer voor huidige sessieshare

Selecteer het nieuwe pictogram Delen om een URL-koppeling met uw team te delen.

Tenantsectie

• Geeft uw huidige aanmeldingsaccountgegevens van Azure Time Series Insights Gen2 weer.
• Gebruik deze optie om te schakelen tussen de beschikbare thema's.
• Gebruik deze om de Gen2 Demo-omgeving weer te geven.

Themaselectie

Als u een nieuw thema wilt selecteren, selecteert u het profielpictogram in de rechterbovenhoek. Selecteer vervolgens Thema wijzigen.

Tip

Taalselectie is ook beschikbaar door uw profielpictogram te selecteren.

Azure Time Series Insights Explorer ondersteunt twee thema's:

• Licht thema: het standaardthema dat in dit document wordt weergegeven.

• donker thema: geeft de Verkenner weer, zoals hier getoond.



Gen1-omgevingsbesturingselementen

Paneel Gen2-termen

Deze sectie is alleen van toepassing op bestaande Gen1-omgevingen die proberen de Explorer te gebruiken in de bijgewerkte gebruikersinterface. U kunt het Gen1-product en gen2-product in combinatie gebruiken. We hebben enkele functionaliteit van de bestaande gebruikersinterface toegevoegd aan de bijgewerkte Verkenner, maar u kunt de volledige gebruikersinterface-ervaring voor een Gen1-omgeving krijgen in de nieuwe Azure Time Series Insights Explorer.

In plaats van de hiërarchie wordt het termenvenster van Azure Time Series Insights Gen2 weergegeven. In het termenvenster kunt u query's definiëren in uw omgeving. Gebruik deze functie om ook gegevens te filteren op basis van een predicaat.

In het termenvenster van Azure Time Series Insights Gen2 worden de volgende parameters gebruikt:

Where: Gebruik de where-component om uw gebeurtenissen snel te filteren met behulp van de set operanden die in de volgende tabel worden vermeld. Als u een zoekopdracht uitvoert door een operand te selecteren, wordt het predicaat automatisch bijgewerkt op basis van die zoekopdracht. Ondersteunde operandtypen zijn onder andere:

Operatie	Ondersteunde typen	Notities
<, >, <=, >=	Double, DateTime, TimeSpan
=, !=, <>	String, Bool, Double, DateTime, TimeSpan, NULL
IN	Tekenreeks, Bool, Double, DateTime, TimeSpan, NULL	Alle operanden moeten van hetzelfde type zijn of null-constante zijn.
HAS	Snaar	Alleen constante tekenreeksen zijn aan de rechterkant toegestaan. Lege tekenreeks en NULL zijn niet toegestaan.

Lees Time Series Expression (TSX)voor meer informatie over ondersteunde querybewerkingen en gegevenstypen.

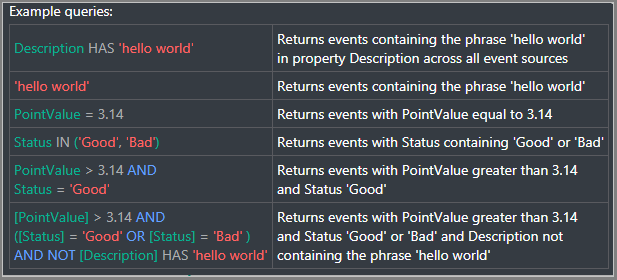

Voorbeelden van where-clausules

Voorbeelden van Where-clause

Maatregel: een dropdownlijst waarin alle numerieke kolommen (Doubles) worden weergegeven die u kunt gebruiken als elementen voor de huidige grafiek.

Splitsen door: Deze vervolgkeuzelijst toont alle beschikbare categorische kolommen (strings) van uw model waarmee u uw gegevens kunt groeperen. U kunt maximaal vijf termen toevoegen om weer te geven op dezelfde x-as. Voer de gewenste parameters in en selecteer vervolgens Toevoegen om een nieuwe term toe te voegen.

U kunt elementen in het grafiekvenster weergeven en verbergen door het zichtbare pictogram te selecteren, zoals wordt weergegeven in de volgende afbeelding. Als u query's volledig wilt verwijderen, selecteert u de rode X.

Volgende stappen

• Meer informatie over het opnemen van gegevens in uw omgeving.

• Lees het artikel over opslag.

• Meer informatie over gegevensmodellering in Azure Time Series Insights Gen2.

• Leer hoe u problemen kunt diagnosticeren en oplossen met uw omgeving.
