Een lab instellen om een netwerkklasse te leren met GNS3 in Azure Lab Services

  • Artikel

Belangrijk

Azure Lab Services wordt op 28 juni 2027 buiten gebruik gesteld. Zie de handleiding voor buitengebruikstelling voor meer informatie.

In dit artikel leest u hoe u een klasse instelt voor het emuleren, configureren, testen en oplossen van problemen met netwerken met GNS3-software in Azure Lab Services.

Dit artikel bevat twee secties. In de eerste sectie wordt beschreven hoe u het lab maakt. In de tweede sectie wordt beschreven hoe u de sjabloonmachine configureert met geneste virtualisatie ingeschakeld en waarop GNS3 is geïnstalleerd en geconfigureerd.

Vereisten

  • Als u dit lab wilt instellen, hebt u toegang nodig tot een Azure-abonnement. Neem contact op met de beheerder van uw organisatie om te zien of u toegang krijgt tot een bestaand Azure-abonnement. Als u geen Azure-abonnement hebt, maakt u een gratis account voordat u begint.

  • Nadat u een Azure-abonnement hebt, kunt u een labplan maken in Azure Lab Services. Zie quickstart: Resources instellen om labs te maken voor meer informatie over het maken van een nieuw labplan. U kunt ook een bestaand labplan gebruiken.

Uw lab configureren

Zie Zelfstudie: Een lab instellen voor instructies voor het maken van een lab. Gebruik de volgende instellingen bij het maken van het lab.

Labinstellingen Weergegeven als
Grootte van virtuele machine (VM) Gemiddeld (geneste virtualisatie)
VM-installatiekopieën Windows 10 Pro, versie 1909

Notitie

Dit artikel verwijst naar functies die beschikbaar zijn in labplannen, waardoor labaccounts zijn vervangen.

Uw virtuele sjabloonmachine configureren

Nadat u een lab hebt gemaakt, maakt u een sjabloon-VM die is gebaseerd op de grootte en installatiekopieën van de virtuele machine die u kiest. Configureer de sjabloon-VM met alles wat u aan uw leerlingen/studenten wilt bieden voor deze klas. Zie Een sjabloon maken en beheren in Azure Lab Services voor meer informatie.

Voltooi de volgende taken om de sjabloon-VM te configureren:

  1. Bereid de sjabloonmachine voor op geneste virtualisatie.
  2. Installeer GNS3.
  3. Maak een geneste GNS3-VM in Hyper-V.
  4. Configureer GNS3 voor het gebruik van windows Hyper-V-VM.
  5. Voeg de juiste apparaten toe.
  6. Publiceer de sjabloon.

Sjabloonmachine voorbereiden voor geneste virtualisatie

Volg de gedetailleerde stappen in Geneste virtualisatie inschakelen om de virtuele sjabloonmachine voor te bereiden op geneste virtualisatie.

Als u een labsjabloon-VM met een account zonder beheerdersbevoegdheden maakt, voegt u dat account toe aan de groep Hyper-V-beheerders . Zie deze aanbevolen procedures voor meer informatie over het gebruik van geneste virtualisatie met een dergelijk account.

GNS3 installeren

  1. Maak verbinding met de sjabloon-VM met behulp van Extern bureaublad.

  2. Volg de gedetailleerde instructies op de GNS3-website om GNS3 in Windows te installeren.

    1. Zorg ervoor dat u GNS3-VM selecteert op de pagina Onderdelen kiezen:

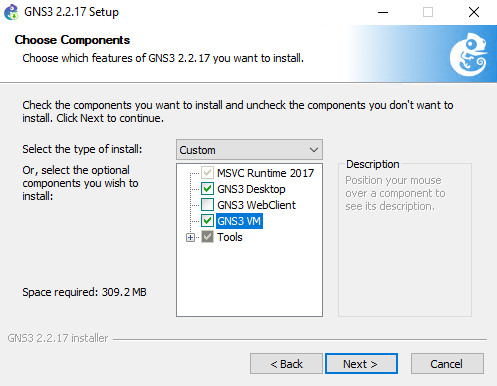

      Schermopname van de pagina Onderdelen kiezen in de wizard GNS3-installatie, met de optie GNS3 VM geselecteerd.

    2. Selecteer op de pagina GNS3 VM de Optie Hyper-V :

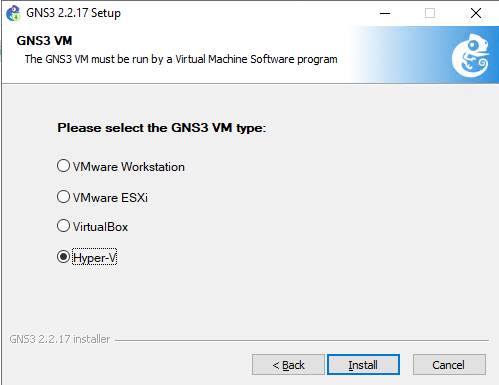

      Schermopname van de pagina GNS3 VM in de wizard GNS3-installatie, met de Optie Hyper-V geselecteerd.

      Wanneer u de Optie Hyper-V selecteert, downloadt het installatieprogramma het PowerShell-script en de VHD-bestanden om de GNS3-VM te maken in hyper-V-beheer.

  3. Ga door met de installatie met de standaardwaarden.

Belangrijk

Nadat de installatie is voltooid, start u GNS3 niet.

GNS3-VM maken

Wanneer de installatie is voltooid, ziet u een ZIP-bestand GNS3. VM.Hyper-V.2.2.x.zip in dezelfde map als het installatiebestand. Het zip-bestand bevat de virtuele schijven en het PowerShell-script om de virtuele Hyper-V-machine te maken.

De GNS 3-VM maken:

  1. Maak verbinding met de sjabloon-VM met behulp van Extern bureaublad.

  2. Pak alle bestanden uit de GNS3. VM.Hyper-V.2.2.x.zip bestand. Als de sjabloon-VM een niet-beheerdersaccount voor labgebruikers heeft, extraheert u de bestanden op een locatie die toegankelijk is voor het niet-beheerdersaccount.

  3. Selecteer met de rechtermuisknop het PowerShell-script create-vm.ps1 en selecteer Uitvoeren met PowerShell.

  4. Wanneer de Execution Policy Change aanvraag wordt weergegeven, voert u Y in om het script uit te voeren.

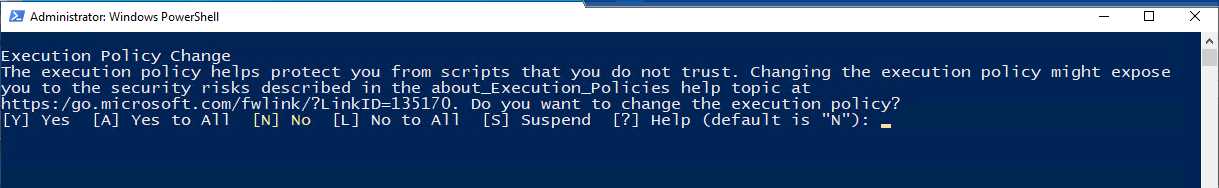

    Schermopname van de PowerShell-opdrachtregel waarin u wordt gevraagd om een wijziging in het uitvoeringsbeleid.

  5. Nadat het script is voltooid, controleert u of de virtuele GNS3-VM beschikbaar is in Hyper-V-beheer.

GNS3 configureren voor het gebruik van Hyper-V-VM

Nadat u GNS3 hebt geïnstalleerd en de GNS3-VM hebt toegevoegd, configureert u GNS 3 om de virtuele Hyper-V-machine te gebruiken.

  1. Maak verbinding met de sjabloon-VM met behulp van Extern bureaublad.

  2. Start GNS3. De wizard GNS3 Setup wordt geopend.

  3. Selecteer de optie Apparaten uitvoeren op een virtuele machine en selecteer Volgende.

  4. Gebruik de standaardwaarden op de volgende pagina's.

  5. Wanneer het hulpprogramma VMware vmrun niet kan worden gevonden, selecteert u OK en annuleert u de wizard.

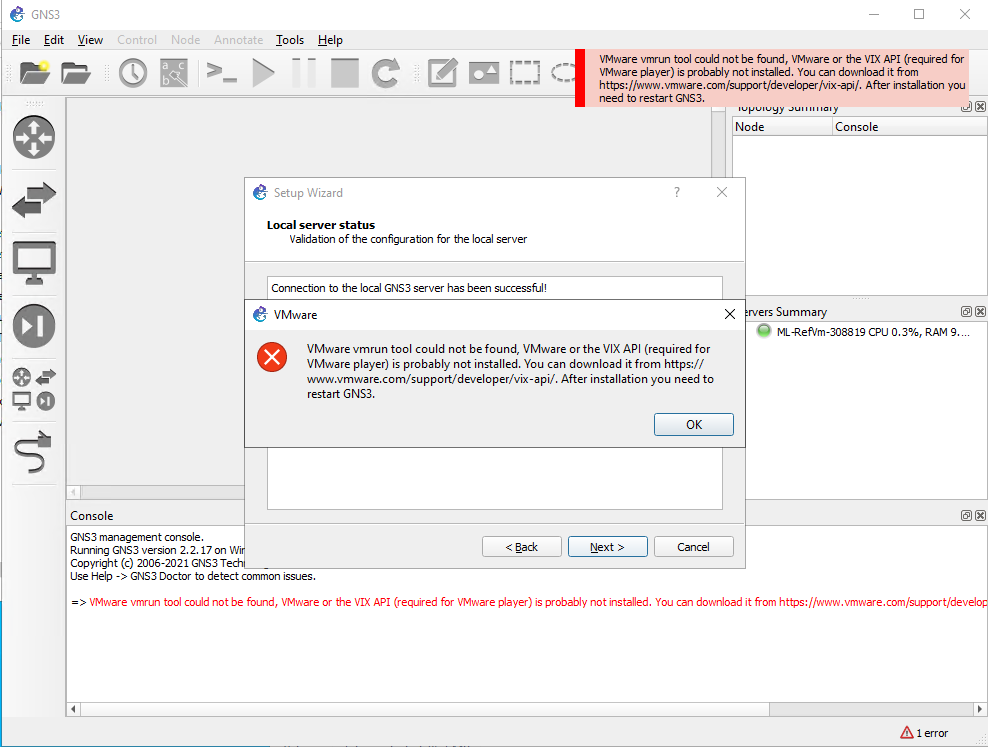

    Schermopname van een VMware-foutbericht in de wizard GNS3 Setup.

  6. Als u de verbinding met de Virtuele Hyper-V-machine wilt voltooien, selecteert u Voorkeuren>VOOR GNS3-VM bewerken.>

  7. Selecteer De GNS3-VM inschakelen. Selecteer vervolgens onder Virtualisatie-engine de optie Hyper-V .

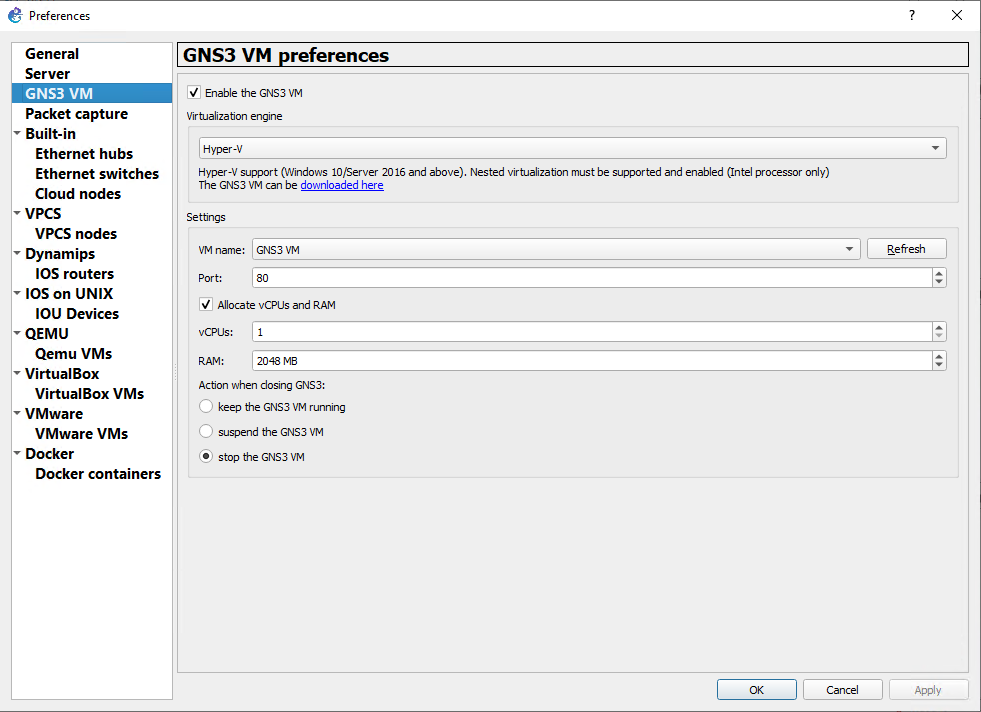

    Schermopname van de pagina met GNS3 VM-voorkeuren, met de optie GNS3 VM ingeschakeld en Hyper-V geselecteerd.

  8. Selecteer OK.

Geschikte apparaten toevoegen

Vervolgens kunt u apparaten voor de klasse toevoegen. Als u apparaten wilt installeren vanuit de GNS3 Marketplace, volgt u de gedetailleerde stappen uit de GNS3-documentatie.

Als de sjabloon-VM een niet-beheerdersaccount voor labgebruikers heeft, installeert u de apparaten op een locatie die toegankelijk is voor het account. U kunt desgewenst de voorkeuren voor de beheerder en niet-beheerder instellen om te zoeken naar apparaten en projecten op een locatie die toegankelijk is voor beide gebruikers.

Sjabloon voorbereiden

Nadat u de virtuele sjabloonmachine hebt ingesteld, controleert u de volgende belangrijke punten voordat u de sjabloon publiceert:

  • Zorg ervoor dat de GNS3-VM is afgesloten of uitgeschakeld. Publiceren terwijl de vm nog steeds wordt uitgevoerd, is de virtuele machine beschadigd.
  • Stop GNS3. Publiceren terwijl GNS3 wordt uitgevoerd, kan leiden tot onbedoelde bijwerkingen.
  • Verwijder alle installatiebestanden of andere onnodige bestanden van de sjabloon-VM.

Belangrijk

Publiceren terwijl de VM nog steeds wordt uitgevoerd, is de virtuele sjabloonmachine beschadigd en worden onbruikbare virtuele machines van het lab gemaakt.

Gerelateerde inhoud

De sjabloonafbeelding kan nu worden gepubliceerd naar het lab. Zie De sjabloon-VM publiceren voor meer informatie.
