De tolerantie van redundante ExpressRoute-circuits met meerdere sites evalueren

De begeleide portal-ervaring helpt bij de configuratie van ExpressRoute-circuits voor maximale tolerantie. In het volgende diagram ziet u de logische architectuur van een ExpressRoute-circuit dat is ontworpen voor maximale tolerantie."

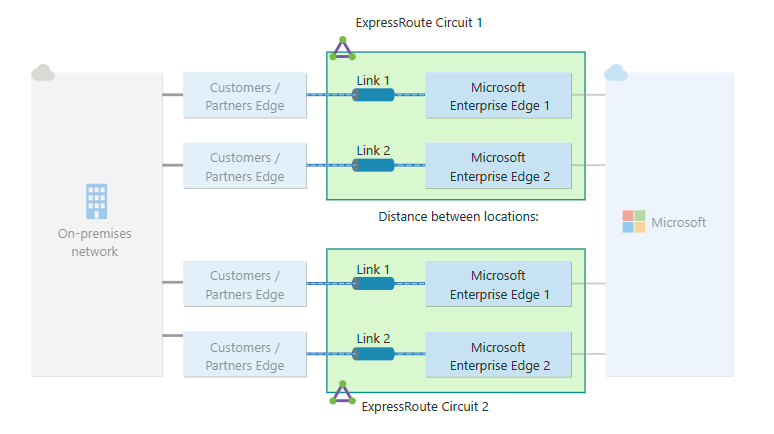

Diagram van ExpressRoute-circuits die zijn geconfigureerd met maximale tolerantie.

Circuits die zijn geconfigureerd voor maximale tolerantie bieden zowel siteredundantie (peeringlocatie) als intrasiteredundantie. Nadat u redundante ExpressRoute-circuits met meerdere sites hebt geïmplementeerd, is het essentieel om ervoor te zorgen dat on-premises routes worden geadverteerd via de redundante circuits om volledig gebruik te maken van de voordelen van redundantie op meerdere locaties. Dit artikel bevat een handleiding voor het handmatig valideren van uw routeradvertenties en het testen van de tolerantie die wordt geboden door de implementatie van een redundant ExpressRoute-circuit met meerdere sites.

Vereisten

  • Voordat u een handmatige failover van een ExpressRoute-circuit uitvoert, is het noodzakelijk dat uw ExpressRoute-circuits op de juiste wijze zijn geconfigureerd. Zie de handleiding voor het configureren van ExpressRoute-circuits voor meer informatie. Het is ook van cruciaal belang om ervoor te zorgen dat alle on-premises routes worden geadverteerd via beide redundante circuits in de maximale tolerantie van de ExpressRoute-configuratie.

  • Controleer of identieke routes worden geadverteerd via beide redundante circuits. Ga naar de pagina Peerings van het ExpressRoute-circuit in Azure Portal. Selecteer de persoonlijke peeringrij van Azure en selecteer vervolgens de optie Routetabel weergeven boven aan de pagina.

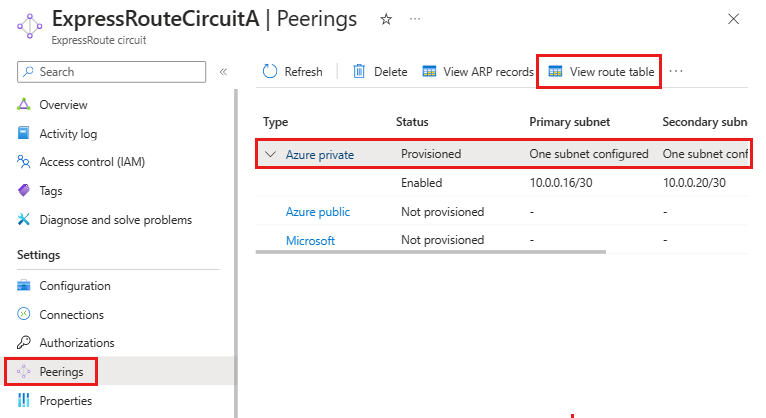

    Schermopname van de knop Routetabel weergeven op de pagina ExpressRoute-peering.

    De routes die via het ExpressRoute-circuit worden geadverteerd, moeten identiek zijn voor beide redundante circuits. Als de routes niet identiek zijn, raden we u aan de configuratie van de on-premises routers en de ExpressRoute-circuits te controleren.

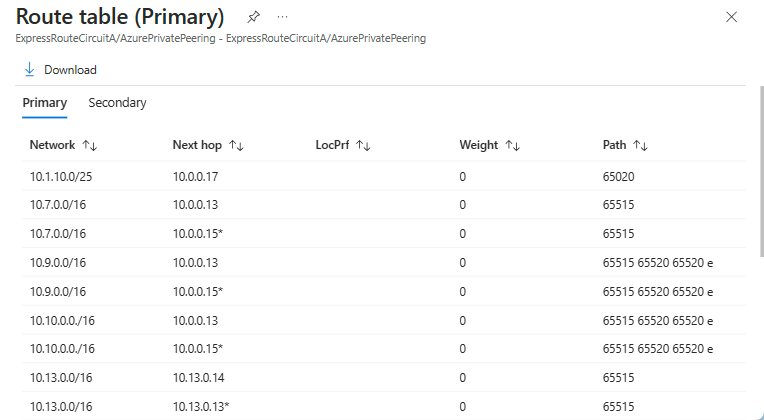

    Schermopname van de routetabel voor een persoonlijke ExpressRoute-peering.

Handmatige failover van ExpressRoute-circuit initiëren

Notitie

De volgende procedure die wordt beschreven, resulteert in de verbroken verbinding van beide redundante verbindingen van het ExpressRoute-circuit. Daarom is het belangrijk dat u deze test uitvoert tijdens geplande onderhoudsvensters of tijdens daluren. U moet er ook voor zorgen dat een redundant circuit beschikbaar is om connectiviteit met uw on-premises netwerk te bieden.

Voer de volgende stappen uit om handmatig een failover uit te voeren van een ExpressRoute-circuit dat is geconfigureerd met maximale tolerantie:

  1. Meld u aan bij het Azure-portaal.

  2. Voer in het zoekvak ExpressRoute-circuits in en selecteer ExpressRoute-circuits in de zoekresultaten.

  3. Identiteit en selecteer op de pagina ExpressRoute-circuits het ExpressRoute-circuit waarvoor u peering wilt uitschakelen, om een failover naar het tweede ExpressRoute-circuit te vergemakkelijken.

  4. Ga naar de pagina Overzicht en selecteer de persoonlijke peering die moet worden uitgeschakeld.

  5. Schakel het selectievakje naast IPv4-peering inschakelen of IPv6-peering inschakelen uit om de BGP-peering (Border Gateway Protocol) te verbreken en selecteer Opslaan. Wanneer u de peering uitschakelt, verbreekt Azure de verbinding met de persoonlijke peering op het eerste circuit en gaat het secundaire circuit uit van de rol van de actieve verbinding.

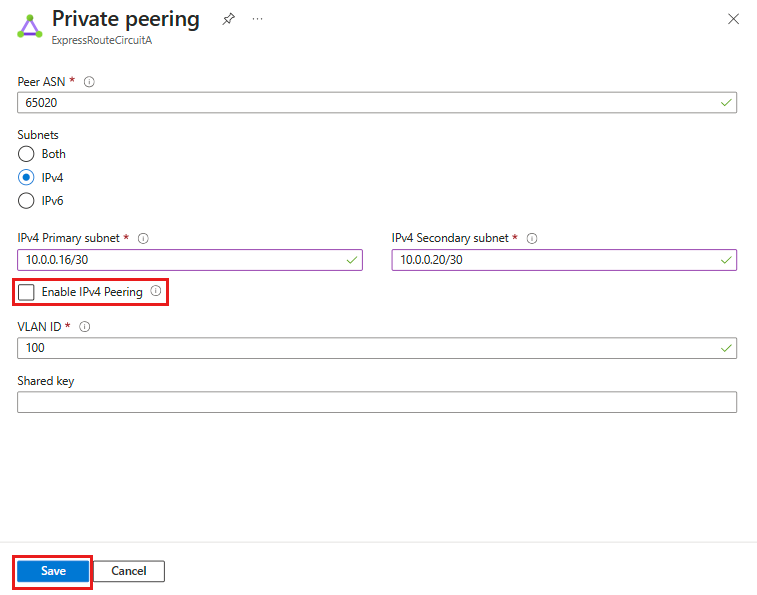

    Schermopname van de pagina met instellingen voor persoonlijke peering voor een ExpressRoute-circuit.

  6. Als u wilt terugkeren naar het eerste ExpressRoute-circuit, schakelt u het selectievakje naast IPv4-peering inschakelen of IPv6-peering inschakelen om de BGP-peering opnieuw tot stand te brengen. Selecteer vervolgens Opslaan.

  7. Ga door naar het tweede ExpressRoute-circuit en repliceer stap 4 en 5 om de peering uit te schakelen en een failover naar het eerste ExpressRoute-circuit te vergemakkelijken.

  8. Nadat u hebt gecontroleerd of de failover is voltooid, is het van cruciaal belang om peering opnieuw in te schakelen voor het tweede ExpressRoute-circuit om de normale werking te hervatten.
