Patronen voor lokale netwerkimplementatie in Azure

Van toepassing op: Azure Local 2311.2 en hoger

In dit artikel wordt een set netwerkpatronen beschreven voor het ontwerpen, implementeren en configureren van Azure Local met behulp van één, twee of drie fysieke hosts. Afhankelijk van uw behoeften of scenario's kunt u rechtstreeks naar uw interessepatroon gaan. Elk patroon wordt beschreven als een zelfstandige entiteit en bevat alle netwerkonderdelen voor specifieke scenario's.

Een netwerkreferentiepatroon kiezen

Gebruik de volgende tabel om rechtstreeks naar een patroon en de inhoud ervan te gaan.

Implementatiepatroon met één knooppunt

Ga naar de implementatie van één knooppunt

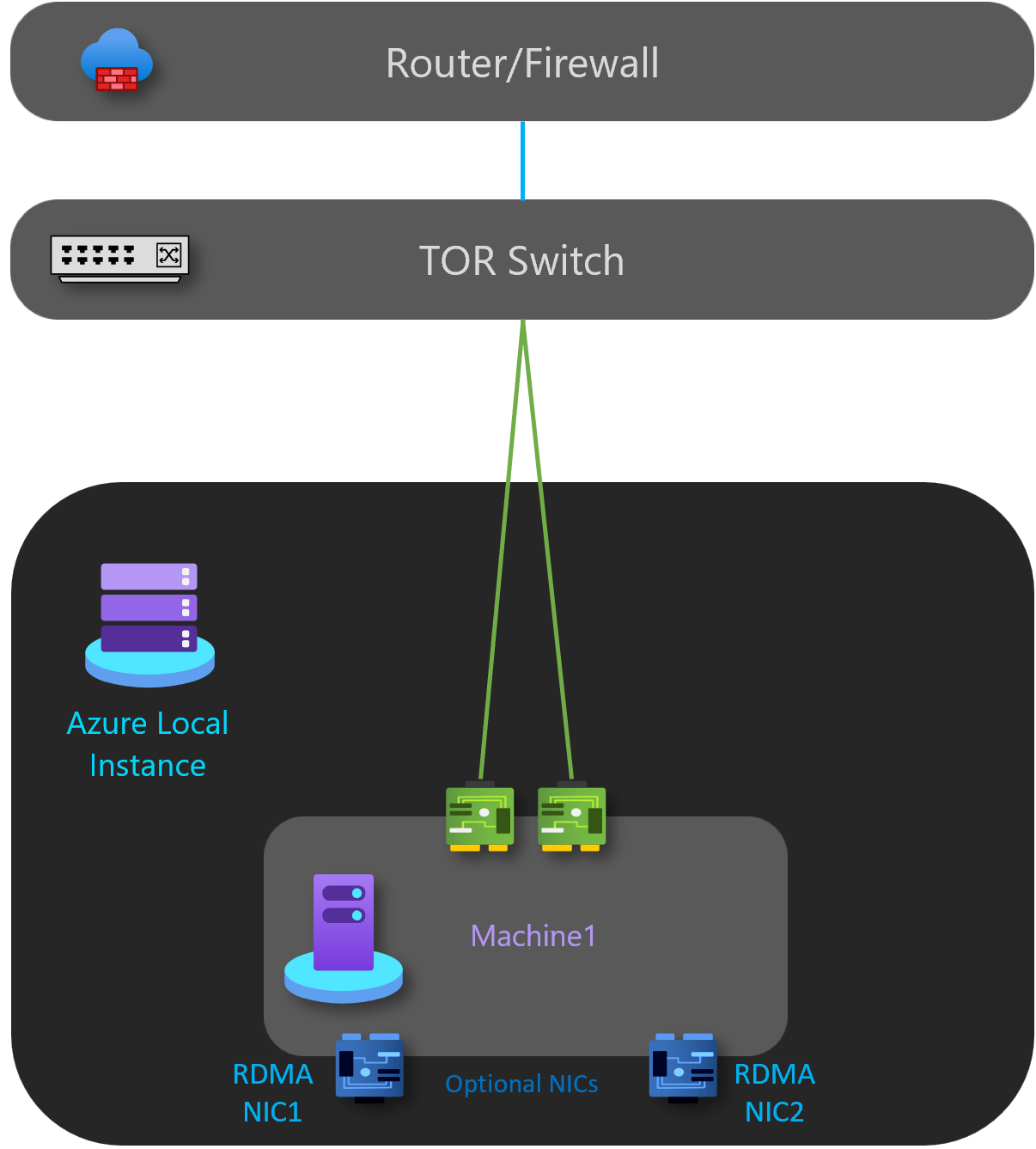

Diagram met implementatiepatroon met één knooppunt.

Implementatiepatronen met twee knooppunten

Ga naar opslag zonder switch, enkele TOR-switch Ga naar opslag zonder switches, twee TOR-Switches

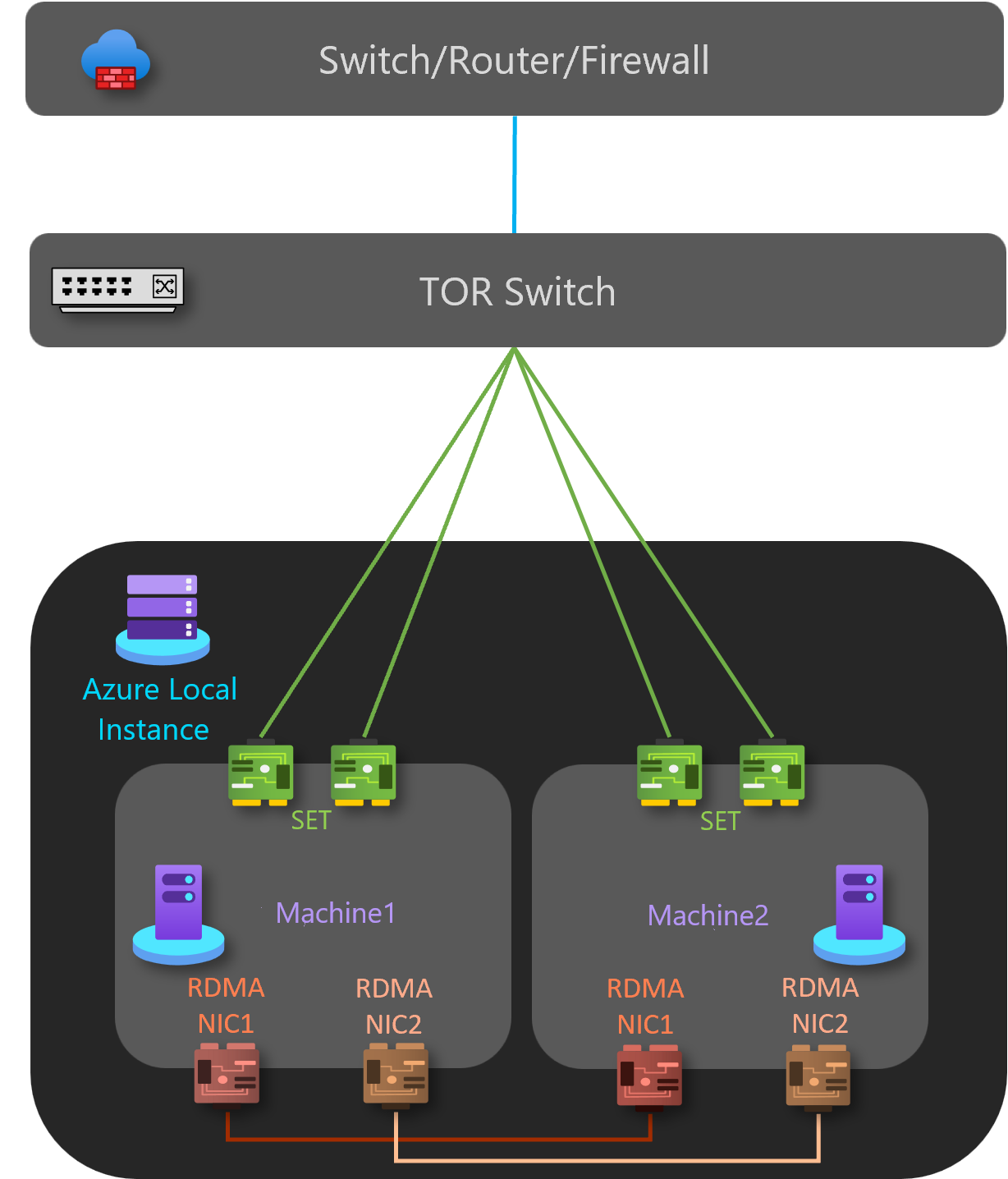

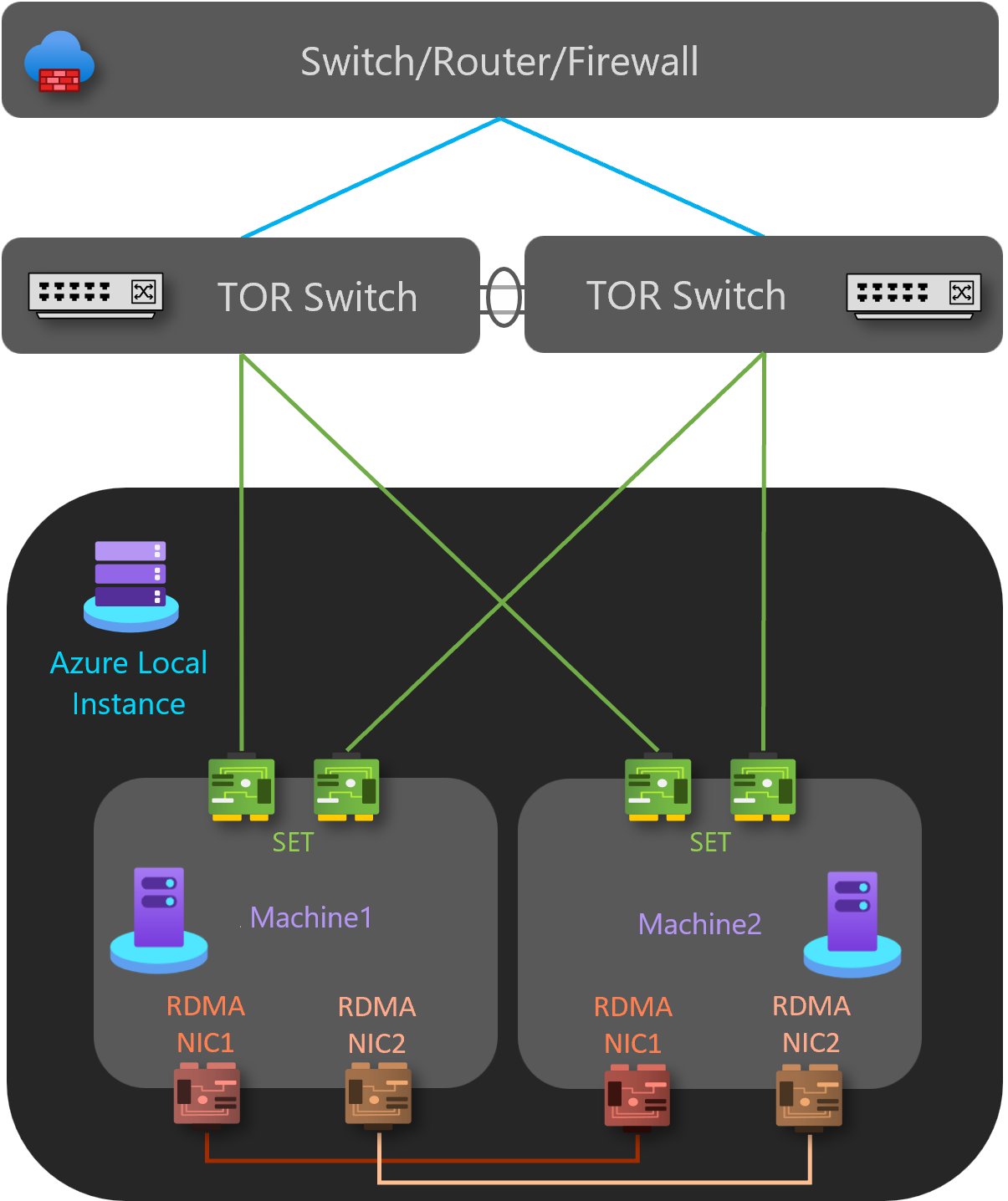

Diagram van opslag zonder twee knooppunten met één TOR-switch. Diagram van een twee-knooppunt opslag zonder switches, met twee TOR-switches.
Ga naar opslag met schakeling, niet-geconvergeerd, twee TOR-switches Ga naar volledig geconvergeerde opslagswitches, twee TOR-switches.

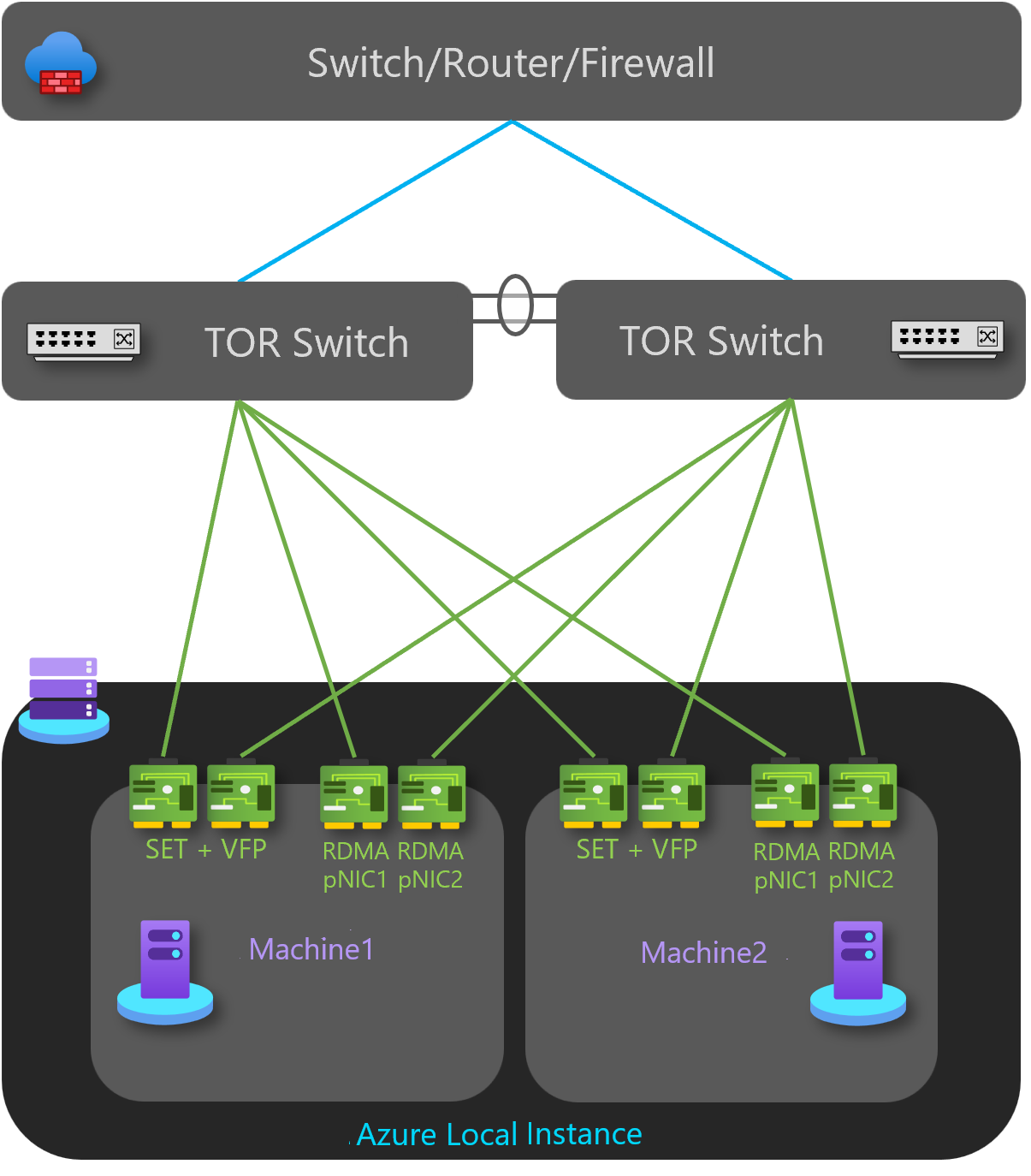

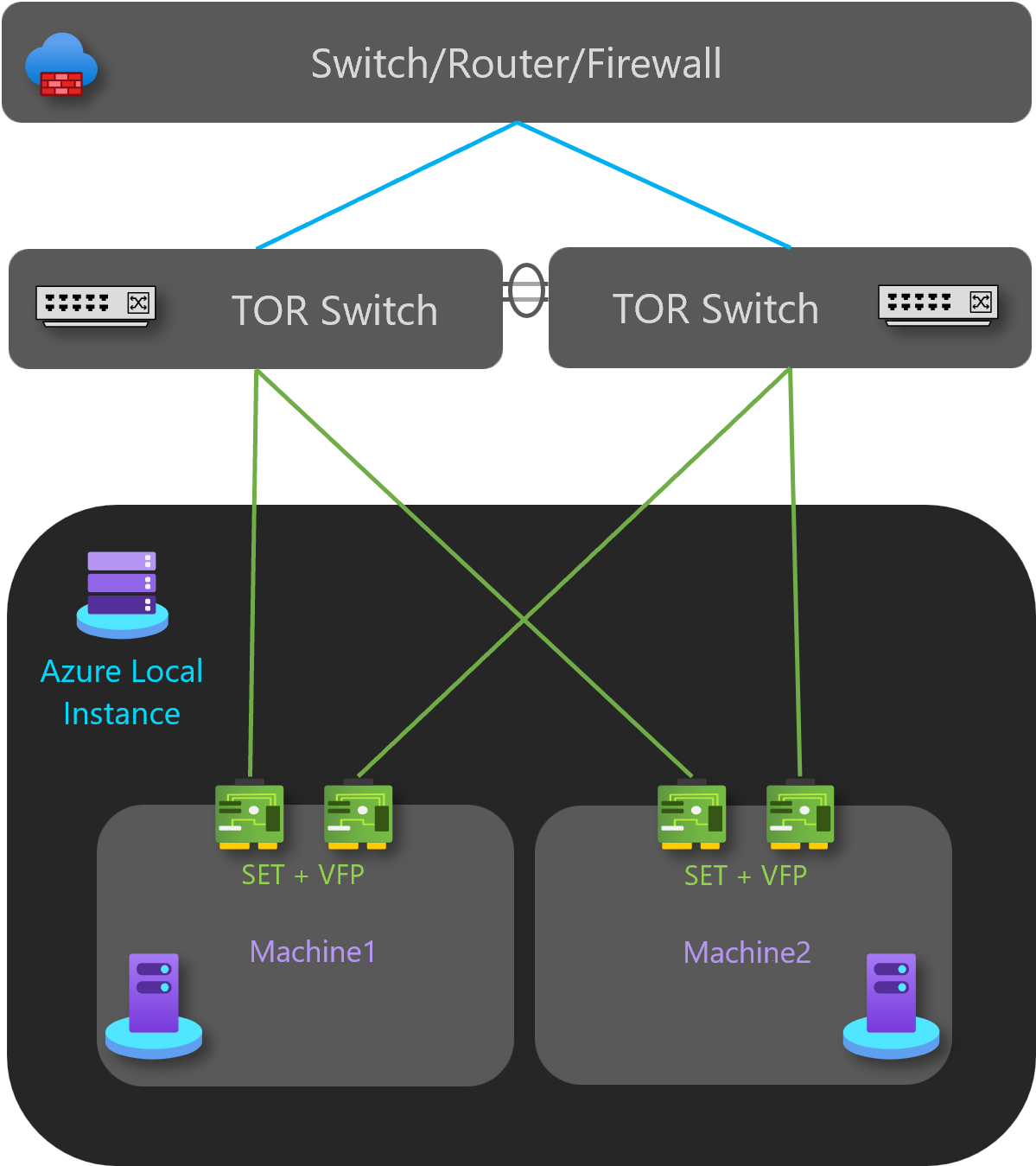

Diagram met twee-knooppunt opslag, niet-geconvergeerd, twee TOR-switches Diagram met opslag van twee knooppunten, volledig geconvergeerd, twee TOR-switches.

Ga naar de implementatie van drie knooppunten zonder één koppeling

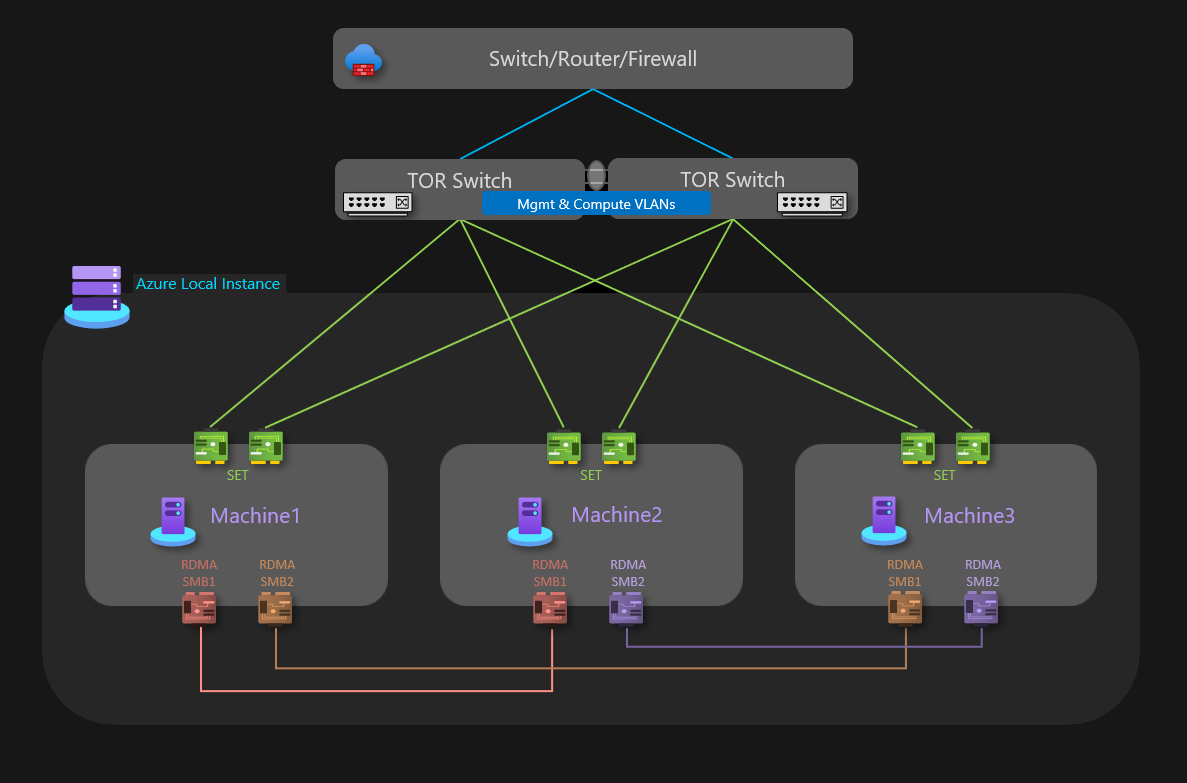

Diagram met schakelloze drie knooppunten, twee TOR, fysieke connectiviteitsindeling met één koppeling.

Ga naar de implementatie van drie knooppunten zonder dubbele koppeling

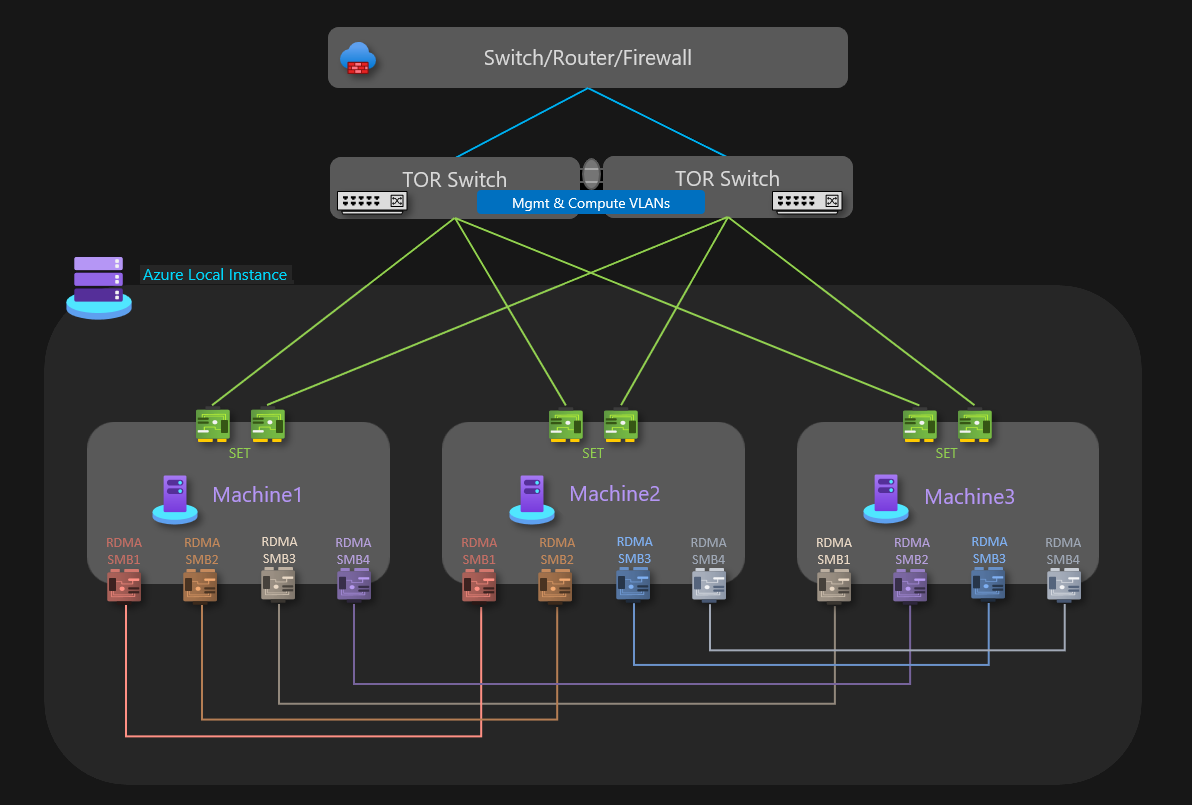

Diagram met een drie knooppunten zonder schakelaars, twee TOR's en twee verbindingslay-outs voor fysieke connectiviteit.

Volgende stappen
