Een back-up maken van uw VM in Azure Stack Hub met Commvault

  • Artikel

Overzicht van het maken van een back-up van een virtuele machine met Commvault

In dit artikel wordt de configuratie van Commvault Live Sync beschreven om een herstel-VM in een afzonderlijke Azure Stack Hub-schaaleenheid bij te werken. In dit artikel wordt beschreven hoe u een algemene partneroplossing configureert voor het beveiligen en herstellen van de gegevens en systeemstatus van virtuele machines die zijn geïmplementeerd in Azure Stack Hub.

In het volgende diagram ziet u de algehele oplossing bij het gebruik van Commvault om een back-up te maken van uw VM's.

In het diagram ziet u hoe Commvault kan worden gebruikt om gegevens van een Azure-stack te repliceren naar een andere stack of naar Azure Cloud.

In dit artikel gaat u het volgende doen:

  1. Maak een virtuele machine waarop de Commvault-software wordt uitgevoerd op uw Azure Stack Hub-bronexemplaar.

  2. Maak een opslagaccount op een secundaire locatie. In het artikel wordt ervan uitgegaan dat u een Blob-container maakt in een opslagaccount in een Azure Stack Hub-exemplaar afzonderlijk (het doel) en dat de doel-Azure Stack Hub bereikbaar is vanuit de Azure Stack Hub-bron.

  3. Configureer Commvault op uw Azure Stack Hub-bronexemplaar en voeg VM's in de Azure Stack Hub-bron toe aan de VM-groep.

  4. Configureer de livesynchronisatie van Commvault.

U kunt ook compatibele VM-installatiekopieën van partners downloaden en aanbieden om uw Azure Stack Hub-VM's te beveiligen in een Azure Cloud of een andere Azure Stack Hub. Dit artikel illustreert vm-beveiliging met Commvault Live Sync.

De topologie van deze benadering ziet eruit als in het volgende diagram:

In het diagram ziet u een gegevenspad van een Commvault VSA-proxy in Azure Stack Hub 1 naar Azure Stack Hub 2, met een herstel-VM die online kan worden gebracht wanneer u een back-up van Hub 1 nodig hebt.

De Commvault-VM maken op basis van het Commvault Marketplace-item

  1. Open de Azure Stack Hub-gebruikersportal.

  2. Selecteer Creëer een resource>Compute>Commvault.

    Notitie

    Als Commvault niet voor u beschikbaar is, neemt u contact op met uw cloudoperator.

    VM maken

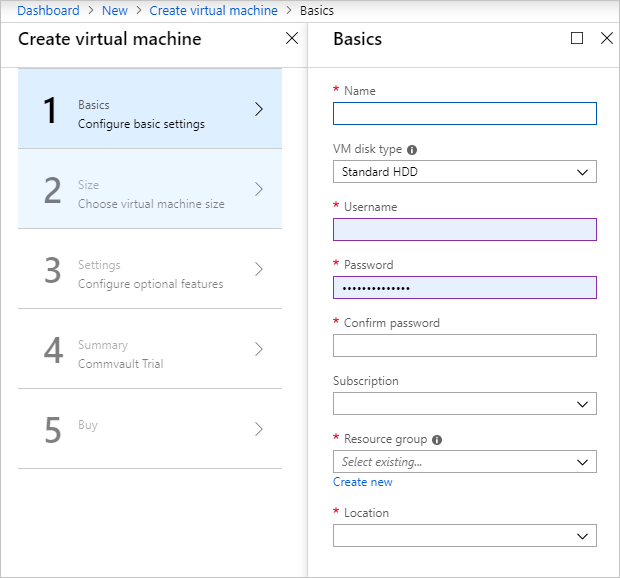

  3. Configureer de basisinstellingen in Virtuele machine maken, 1 Basisbeginselen:

    a. Voer bij Naam een naam in.

    b. Selecteer Standaard HDD.

    c. Voer een gebruikersnaam in.

    d. Voer een wachtwoord in.

    e. Bevestig uw wachtwoord.

    f. Selecteer een abonnement voor de back-up.

    g. Selecteer een Resourcegroep.

    h. Selecteer de locatie van de Azure Stack Hub. Als u een ASDK gebruikt, selecteert u lokaal.

    i. Selecteer OK.

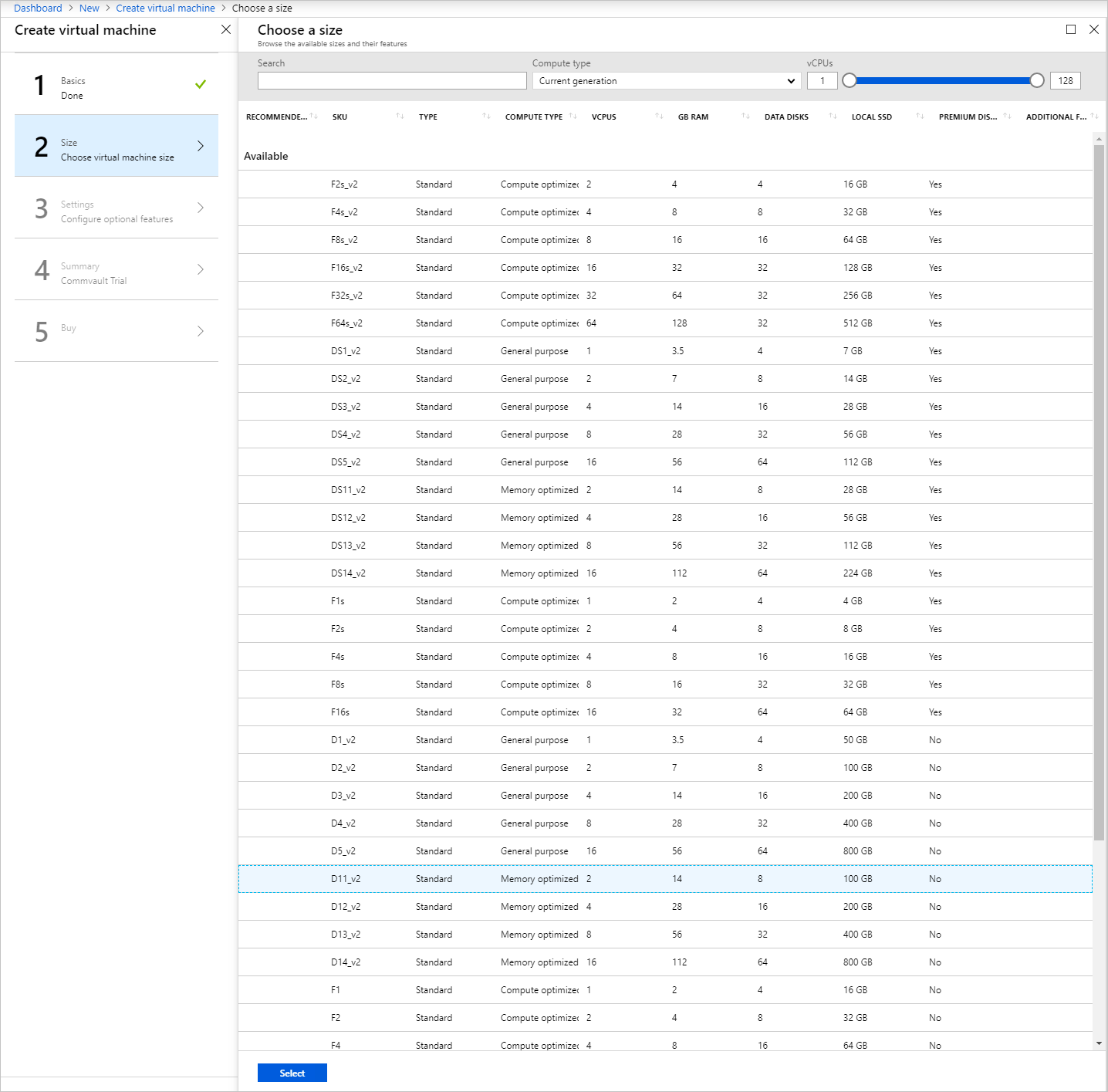

    Het dialoogvenster 'Dashboard > Nieuwe > virtuele machine maken > Kies een grootte' toont een lijst met groottemogelijkheden voor de virtuele machine.

  4. Kies de grootte van de Commvault-VM. De VM-grootte voor back-up moet ten minste 10 GB RAM-geheugen en 100 GB opslagruimte zijn.

    Het dialoogvenster .

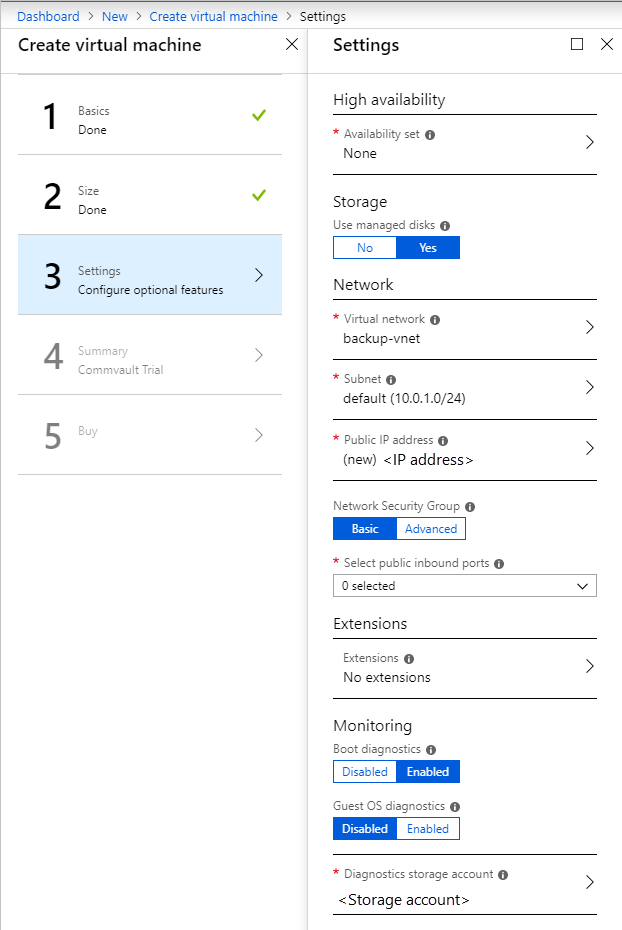

  5. Kies de instellingen voor de Commvault-VM.

    a. Stel de beschikbaarheid in op Geen.

    b. Selecteer Ja voor het gebruik van beheerde schijven.

    c. Selecteer het standaard-VNet voor het virtuele netwerk.

    d. Selecteer het standaardsubnet.

    e. Selecteer het standaard openbare IP-adres.

    f. Laat de VIRTUELE machine in de basisnetwerkbeveiligingsgroep staan.

    g. Open de HTTP-poorten (80), HTTPS (443), SSH (22) en RDP-poorten (3389).

    h. Kies Geen extensies.

    i. Selecteer Ingeschakeld voor de Opstartdiagnostiek.

    j. Laat de diagnostiek voor het gastbesturingssysteem ingesteld op Uitgeschakeld.

    k. Laat het standaardopslagaccount voor diagnostische gegevens staan.

    l. Selecteer OK.

  6. Bekijk de samenvatting van uw Commvault-VM nadat deze is gevalideerd. Selecteer OK.

Uw service-principal ophalen

U moet weten of uw identiteitsbeheerder Microsoft Entra ID of AD FS is. De volgende tabel bevat de informatie die u nodig hebt om de Commvault in uw Azure Stack Hub in te stellen.

Element Bron
Azure Resource Manager URL Het Azure Stack Hub Resource Manager-eindpunt
Toepassingsnaam
Applicatie-ID De ID die is toegewezen aan de Service Principal toen de applicatie werd geregistreerd
Abonnements-id Gemaakt wanneer u zich abonneert op aanbiedingen in Azure Stack Hub
Tenant-ID (Directory-ID) De id die is toegewezen aan uw Active Directory-tenant
Toepassingswachtwoord Het geheim dat is toegewezen aan de service-principal toen de toepassing werd geregistreerd

Back-up configureren met behulp van de Commvault-console

  1. Open uw RDP-client en maak verbinding met de Commvault-VM in uw Azure Stack Hub. Voer uw referenties in.

  2. Installeer Azure Stack Hub PowerShell en Azure Stack Hub Tools op de Commvault-VM.

    a. Zie voor instructies voor het installeren van PowerShell op Azure Stack Hub PowerShell voor Azure Stack Hub installeren.
    b. Zie Azure Stack Hub-hulpprogramma's downloaden van GitHub voor instructies over het installeren van Azure Stack Hub Tools.

  3. Nadat Commvault is geïnstalleerd op uw Commvault-VM, opent u de Commcell-console. Selecteer Commvault>Commvault Commcell Console van start.

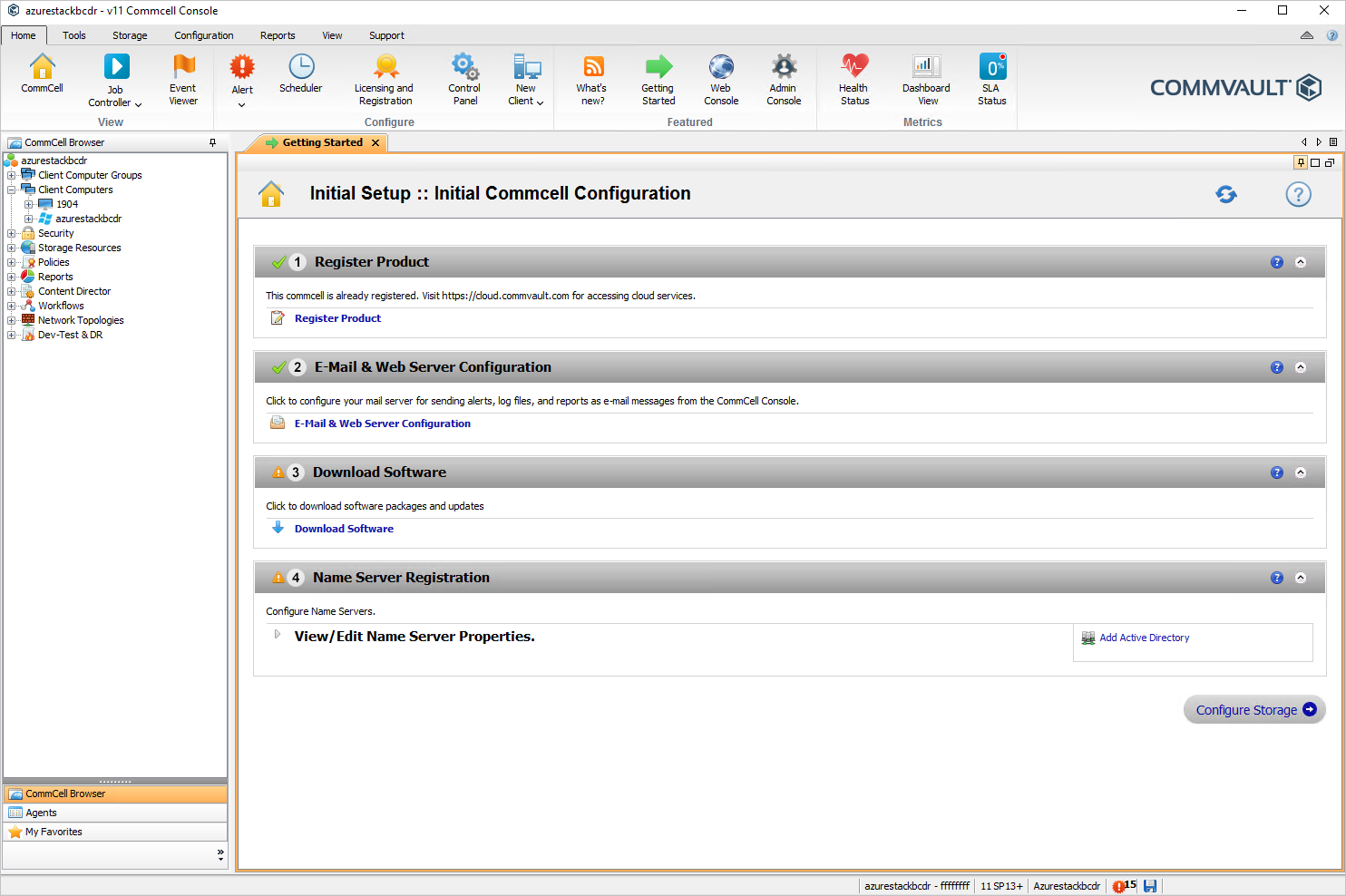

    De Commcell-console heeft aan de linkerkant een navigatiedeelvenster met de titel Commcell Browser. In het rechterdeelvenster ziet u een pagina met tabbladen Aan de slag.

  4. Configureer uw back-upopslagplaatsen voor het gebruik van opslag buiten de Azure Stack Hub in de Commvault CommCell-console. In de CommCell-browser, selecteer Opslagresources > Opslagpools. Klik met de rechtermuisknop en selecteer Opslaggroep toevoegen. Selecteer Cloud.

  5. Voeg de naam van de opslagpool toe. Selecteer Volgende.

  6. Selecteer Cloudopslag maken>.

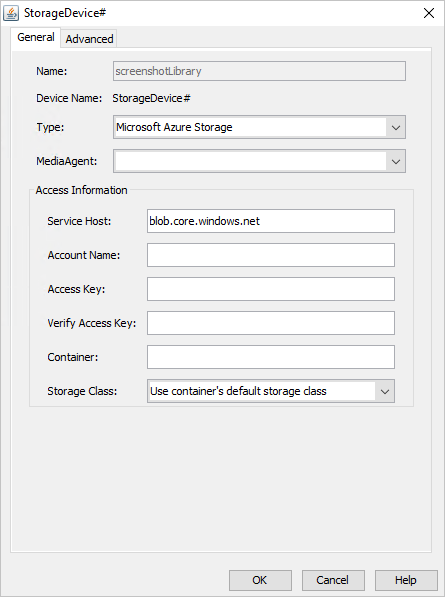

    In het dialoogvenster StorageDevice# wordt de pagina Algemeen met tabbladen weergegeven, met verschillende lijst- en tekstvakken voor het opgeven van het opslagapparaat dat moet worden gemaakt.

  7. Selecteer uw cloudserviceprovider. In deze procedure gebruiken we een tweede Azure Stack Hub op een andere locatie. Selecteer Microsoft Azure Storage.

  8. Selecteer uw Commvault-VM als mediaagent.

  9. Voer uw toegangsgegevens in voor uw opslagaccount. Hier vindt u instructies voor het instellen van een Azure Storage-account. Toegangsgegevens:

    • Servicehost: haal de naam van de URL op uit de eigenschappen van de Blob-container in uw resource. Mijn URL is https://backuptest.blob.westus.stackpoc.com/mybackups bijvoorbeeld en ik heb gebruikt blob.westus.stackpoc.com in de servicehost.

    • Accountnaam: gebruik de naam van het opslagaccount. U vindt dit op de blade Toegangssleutels in de opslagresource.

    • Toegangssleutel: Haal de toegangssleutel op via de blade Toegangssleutels in de opslagresource.

    • Container: de naam van de container. In dit geval mijn back-ups.

    • Opslagklasse: laat de standaardopslagklasse van de gebruikerscontainer staan.

  10. Een Microsoft Azure Stack Hub-client maken door de instructies te volgen bij het maken van een Microsoft Azure Stack Hub-client

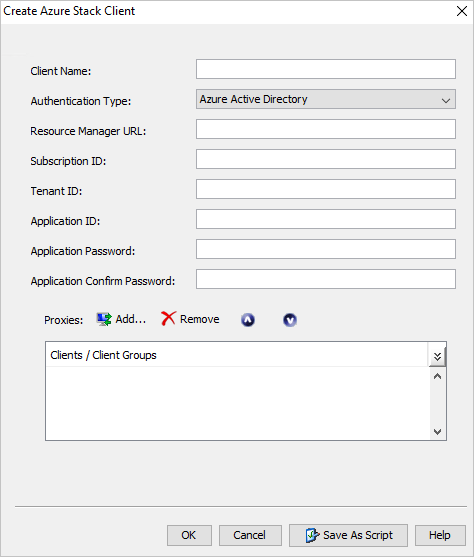

    Het dialoogvenster Azure Stack-client maken bevat lijst- en tekstvakken voor het opgeven van de kenmerken van de client.

  11. Selecteer de VM's of resourcegroepen om een back-upbeleid te beveiligen en te koppelen.

  12. Configureer uw back-upschema zodat deze overeenkomt met uw RPO-vereisten voor Herstel.

  13. Voer de eerste volledige back-up uit.

Commvault Live Sync configureren

Er zijn twee opties beschikbaar. U kunt ervoor kiezen om wijzigingen van de primaire kopie van back-ups te repliceren of om wijzigingen van een secundaire kopie naar de herstel-VM te repliceren. Repliceren vanuit een back-upset elimineert de lees-I/O-impact op de bronmachine.

  1. Tijdens de configuratie van Live Sync moet u de bron-Azure Stack Hub (Virtual Server Agent) en de azure Stack Hub-doelgegevens opgeven.

  2. Zie Live Sync-replicatie voor Microsoft Azure Stack Hub voor de stappen voor het configureren van Commvault Live Sync.

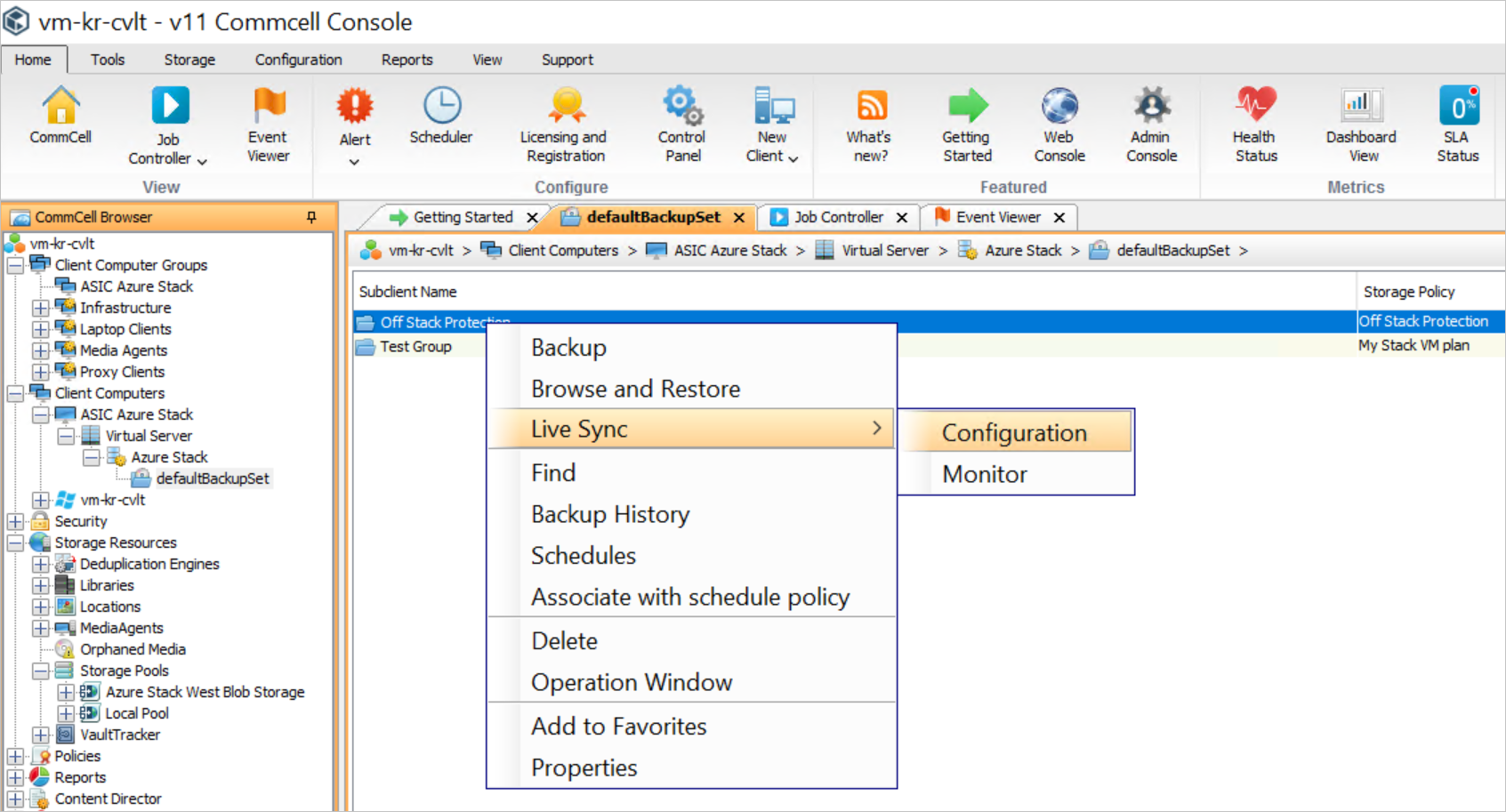

    In de Commcell-console ziet u de pagina 'vm-kr-cvlt > Client Computers > ASIC Azure Stack > Virtual Server > Azure Stack > defaultBackupSet'. Een contextmenu voor Off Stack Protection op de pagina heeft een optie Live Sync > Configuratie>.

  3. Tijdens de configuratie van Live Sync moet u de details van de doelbestemming Azure Stack Hub en de Virtual Server Agent opgeven.

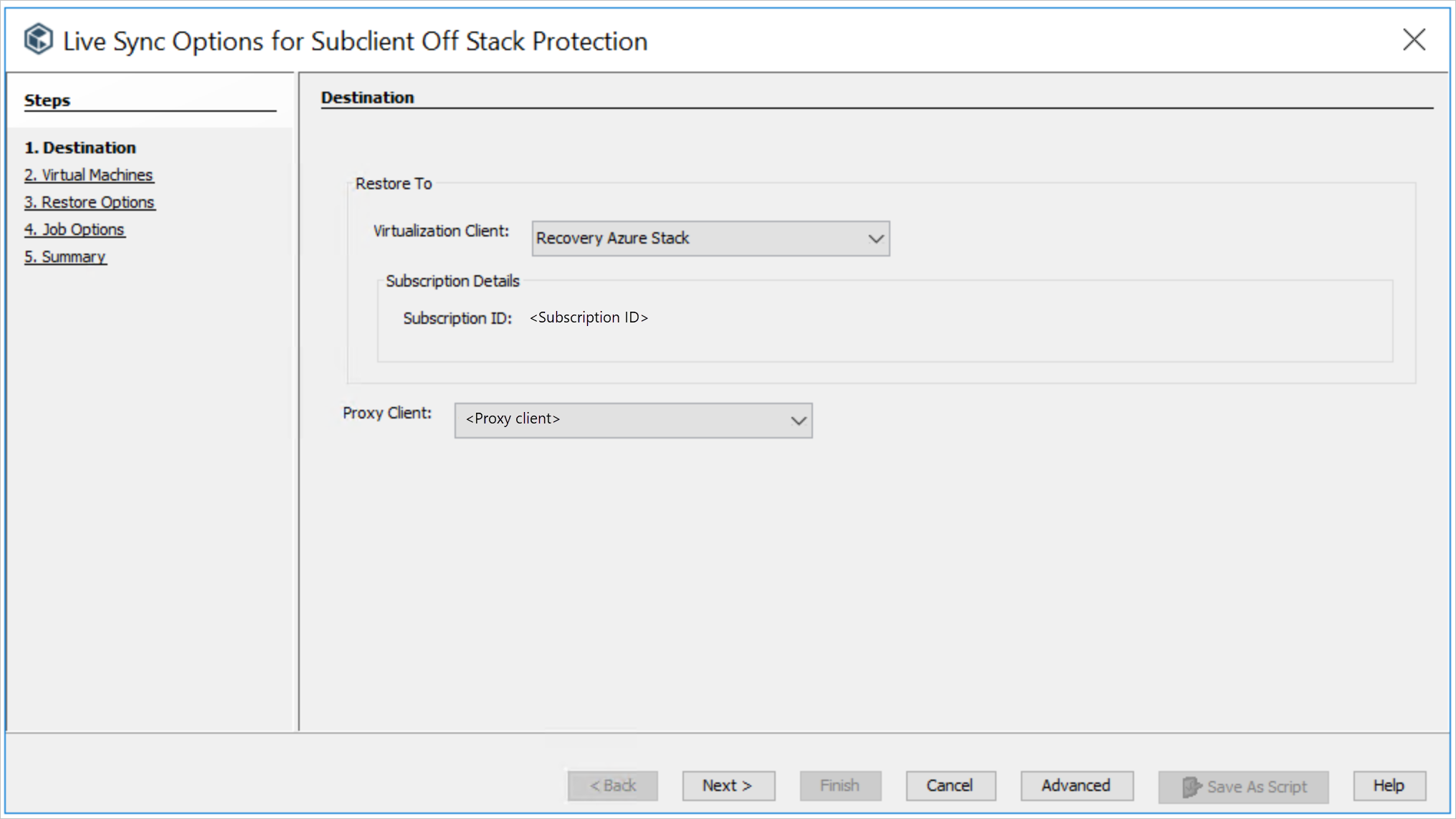

    De doelstap van de wizard Livesynchronisatieopties voor Subclient Off Stack Protection bevat keuzelijsten voor het opgeven van de virtualisatieclient en de proxyclient.

  4. Ga door met de configuratie en voeg het doelopslagaccount toe waar de replicaschijven worden gehost, de resourcegroep(en) waar de replica-VM's worden geplaatst en de naam die u aan de replica-VM's wilt koppelen.

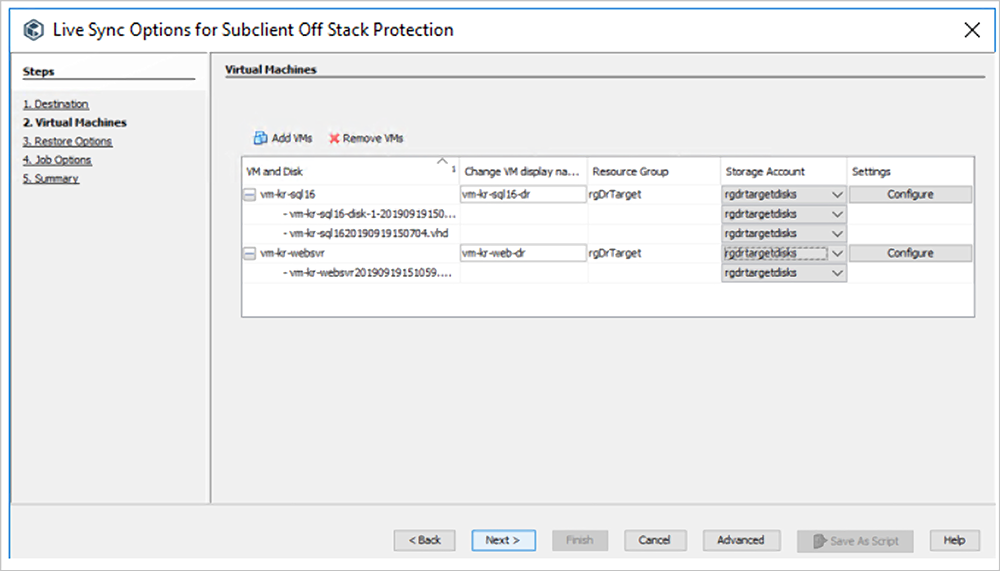

    Met de stap Virtuele machines van de wizard Opties voor livesynchronisatie voor Subclient Off Stack Protection kunt u VM's toevoegen en verwijderen.

  5. U kunt ook de VM-grootte wijzigen en netwerkinstellingen configureren door naast elke VIRTUELE machine configureren te selecteren.

  6. De frequentie van replicatie instellen op de Doel-Azure Stack Hub

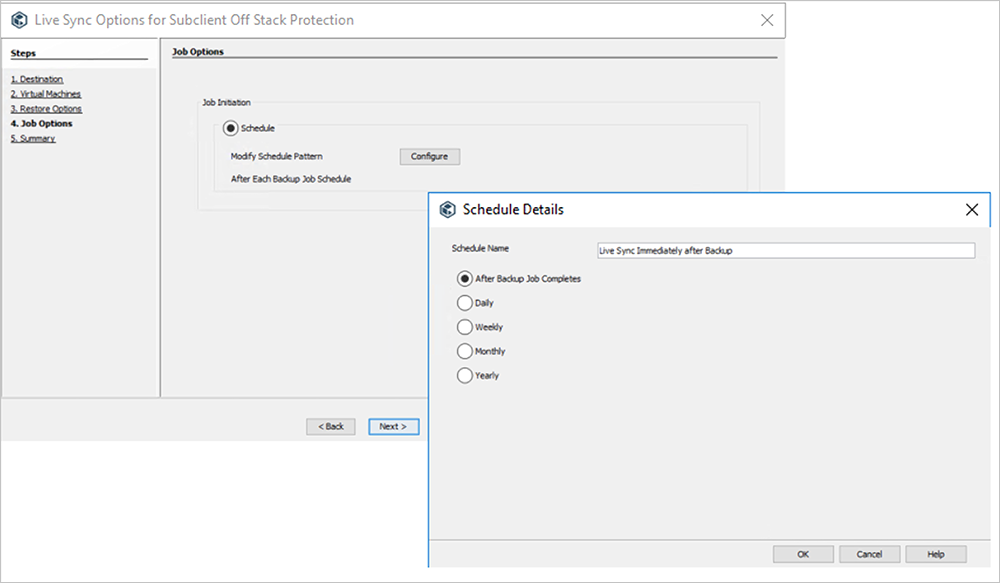

    De stap Taakopties van de wizard Opties voor livesynchronisatie voor Subclient Off Stack Protection is voor het opgeven van een back-upschema.

  7. Controleer uw instellingen om de configuratie op te slaan. De herstelomgeving wordt vervolgens gemaakt en replicatie begint met het gekozen interval.

Failovergedrag instellen met Live-synchronisatie

Met Commvault Live Sync kunt u een failover uitvoeren van de ene Azure Stack Hub naar een andere en terugschakelen om activiteiten op de oorspronkelijke Azure Stack Hub te hervatten. De werkstroom wordt geautomatiseerd en geregistreerd.

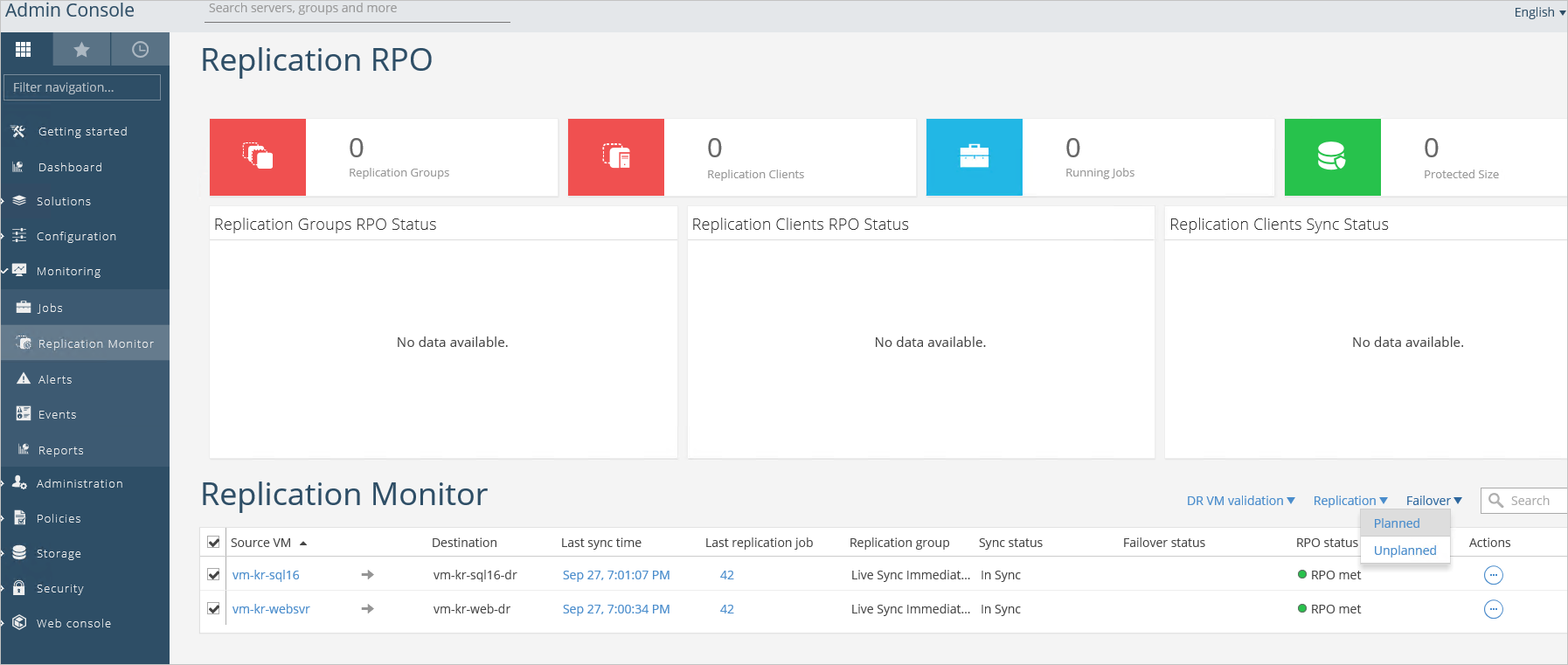

Op de pagina Replicatiecontrole van de beheerconsole worden geen gegevens weergegeven voor verschillende subpanen van het deelvenster Replicatie-RPO. In het deelvenster Replicatiecontrole worden twee VM's weergegeven. Voor elk daarvan is er een rij met replicatiegegevens.

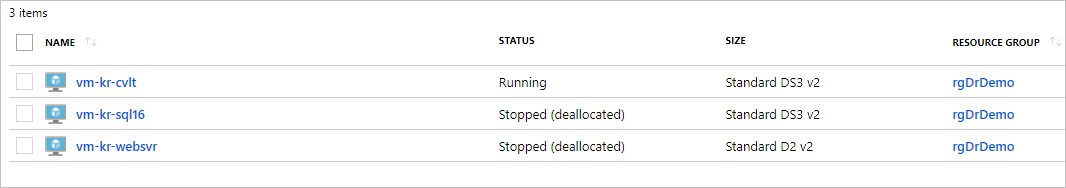

Selecteer de VM's die u wilt failovern naar uw Recovery Azure Stack Hub en kies een geplande of niet-geplande failover. Een geplande failover is geschikt wanneer er tijd is om de productieomgeving correct af te sluiten voordat de bewerkingen in de herstelsite worden hervat. Geplande failover sluit de productie-VM's af, repliceert definitieve wijzigingen aan de herstelsite en brengt de herstel-VM's online met de meest recente gegevens en past de VM-grootte en netwerkconfiguratie toe die tijdens de livesynchronisatieconfiguratie zijn opgegeven. Een niet-geplande failover zal proberen de productie-VM's af te sluiten, maar gaat door als de productieomgeving niet beschikbaar is. Dan worden de herstel-VM's online gebracht met de laatst ontvangen en op de VM toegepaste replicatiegegevensset en de eerder gekozen grootte en netwerkconfiguratie. In de onderstaande afbeeldingen ziet u een niet-geplande failover waarbij de herstel-VM's online zijn gebracht door Commvault Live Sync.

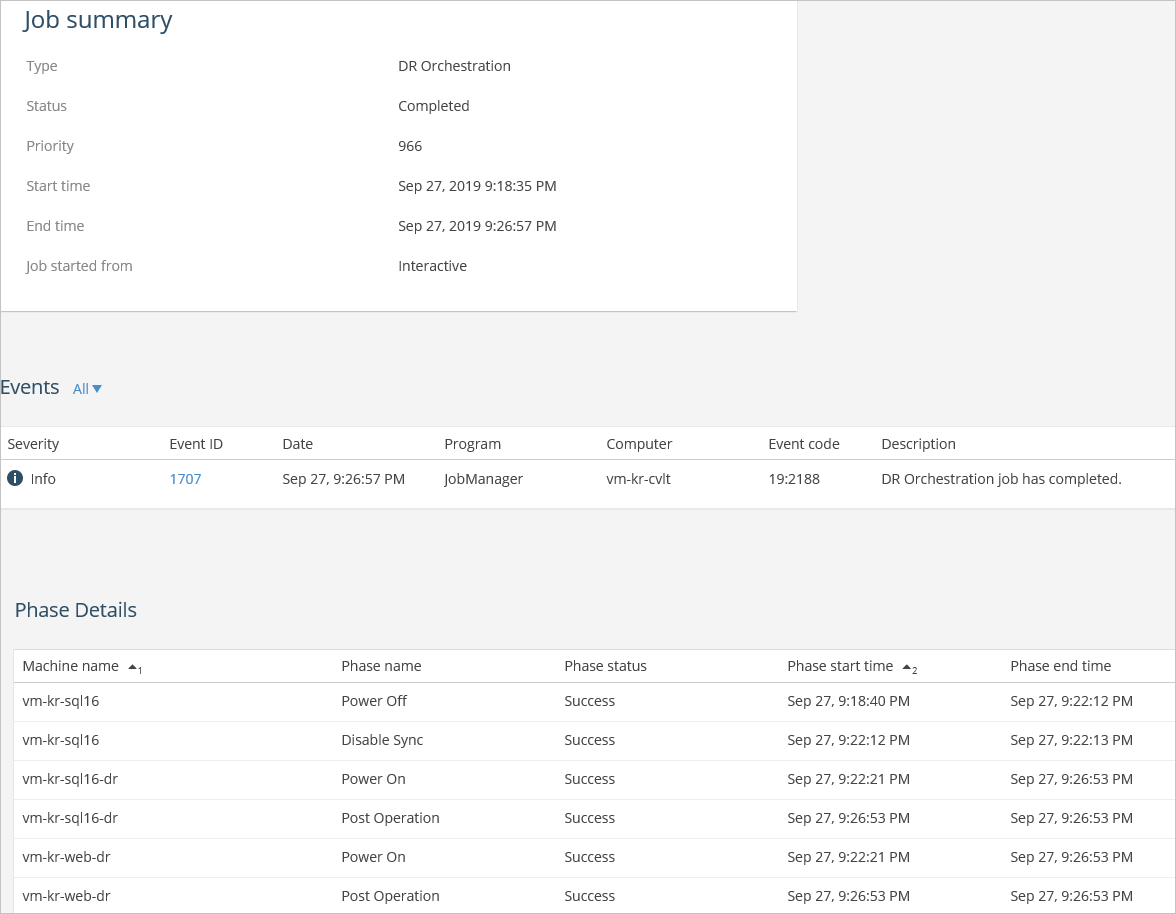

In het taakoverzicht ziet u informatie over de gebeurtenis voor herstel na noodgevallen, waaronder Type, Prioriteit, Begintijd en Eindtijd.

Een lijst met de titel Gebeurtenissen toont één gebeurtenis, beschreven als 'DR Orchestration-taak is voltooid'. Er is andere informatie voor die gebeurtenis.

In een lijst met de titel Fasedetails worden zes gebeurtenissen voor vier machines weergegeven. Voor elke fase is er een fasenaam, status, begintijd en eindtijd. De fasenamen zijn Uitschakelen, Inschakelen, Synch uitschakelen en Nabewerking.
