고가용성을 지원하고 단일 데이터 센터를 사용하는 참조 토폴로지



마지막으로 수정된 항목: 2012-10-17

고가용성을 지원하고 단일 데이터 센터를 사용하는 참조 토폴로지는 하나의 중앙 사이트가 있는 중소 규모 조직용으로 설계되었습니다. 다음 다이어그램의 토폴로지는 사용자 수가 15,000명인 조직을 위한 토폴로지입니다. 일반적으로 아래 다이어그램에 표시된 유형의 토폴로지는 사용자 수가 5,000~30,000명인 조직에 권장되지만 30,000명이 넘는 사용자도 지원할 수 있습니다.

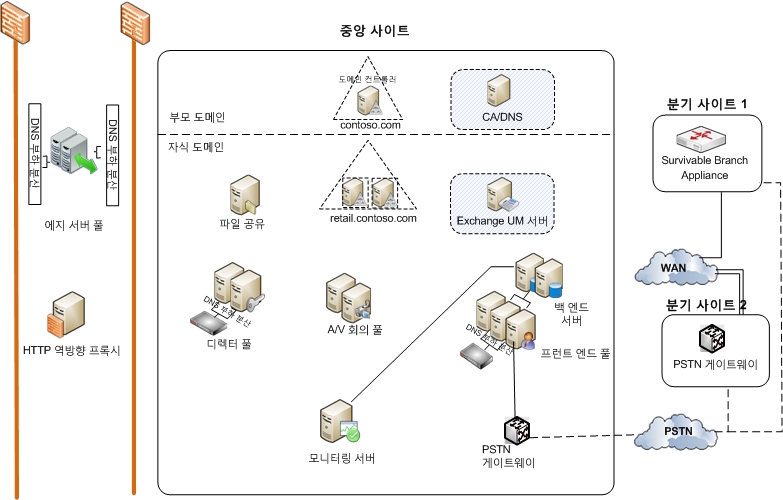

고가용성을 지원하고 단일 데이터 센터를 사용하는 참조 토폴로지

• Active Directory 배포.   모든 Microsoft Lync Server 2010 통신 소프트웨어 배포가 단일 Active Directory 포리스트에 있습니다. 이 토폴로지에서는 고객이 하위 도메인인 retail.contoso.com에 Lync Server를 배포했습니다.

• 프런트 엔드 서버를 추가하여 더 많은 사용자 수용   이 다이어그램의 토폴리지는 세 개의 프런트 엔드 서버가 있으므로 최대 20,000명의 사용자를 지원합니다. 단일 중앙 사이트가 있는 경우 더 많은 사용자를 지원하려면 프런트 엔드 서버를 풀에 추가하기만 하면 됩니다. 풀당 최대 사용자 수는 80,000명이며, 이 경우 8개의 프런트 엔드 서버가 필요합니다.

  그러나 다른 프런트 엔드 풀을 사이트에 추가하여 단일 사이트 토폴로지에서 훨씬 많은 사용자를 지원할 수 있습니다. 이러한 추가 사용자를 지원하려면 프런트 엔드 풀 하나만 추가하면 됩니다. 즉, 각 풀에 더 많은 서버를 추가해야 할 수도 있지만 A/V 회의 서버, 에지 서버 및 디렉터 풀은 각각 하나만 있으면 됩니다.

• 소규모 조직에서는 A/V 회의 서비스 배치 가능   이 조직의 사용자 수가 10,000명 이하인 경우 별도의 A/V 회의 풀을 배포하는 대신 A/V 회의 서비스를 프런트 엔드 풀과 함께 배치할 수 있습니다. 조직의 사용자 수가 10,000명 이상인 경우에는 성능이 저하될 수 있으므로 이러한 서비스를 함께 배치하지 않는 것이 좋습니다.

• 모니터링 서버 데이터베이스 옵션   이 토폴로지에서는 모니터링 서버가 프런트 엔드 풀에서 사용하는 동일한 데이터베이스 서버 쌍을 사용합니다. 모니터링 서버에 자체 데이터베이스 서버가 있는 토폴로지도 지원됩니다.

• 모든 서버 풀의 고가용성   조직의 사용자 수가 15,000명인 경우 하나의 디렉터 서버, 에지 서버 및 A/V 회의 서버만 있으면 충분히 적절한 성능을 유지할 수 있습니다. 그러나 이 예에는 각 기능에 대한 고가용성을 제공하기 위해 유형별로 두 개의 서버 풀이 배포되어 있습니다.

• 분기 사이트 배포 옵션   이 토폴로지의 조직에는 Enterprise Voice가 음성 솔루션으로 배포되어 있습니다. 분기 사이트 1에는 중앙 사이트에 대한 복구 가능한 WAN(Wide Area Network) 링크가 없으므로 중앙 사이트의 WAN 링크가 다운된 경우 많은 Lync Server 기능을 유지 관리하기 위해 SBA(Survivable Branch Appliance)가 배포되어 있습니다. 반면, 분기 사이트 2에는 복구 가능한 WAN 링크가 있으므로 PSTN(공중 전화망) 게이트웨이만 있으면 됩니다. 여기에 배포된 PSTN 게이트웨이는 미디어 바이패스를 지원하므로 분기 사이트 2에는 중재 서버가 필요하지 않습니다. 분기 사이트에 배포할 항목을 결정하는 방법에 대한 자세한 내용은 계획 설명서에서 분기 사이트 음성 복구 계획을 참조하십시오.

• DNS 부하 분산   프런트 엔드 풀, 에지 서버 풀 및 디렉터 풀에는 배포된 SIP 트래픽에 대한 DNS 부하 분산이 적용됩니다. 따라서 에지 서버에 하드웨어 부하 분산 장치가 필요하지 않으며, 다른 풀에 대해 하드웨어 분산 장치를 설치 및 유지 관리해야 하는 부담이 크게 줄어듭니다. 하드웨어 부하 분산 장치는 HTTP 트래픽에만 필요하기 때문입니다. DNS 부하 분산에 대한 자세한 내용은 계획 설명서에서 DNS 부하 분산을 참조하십시오.

• Exchange UM 배포 이 참조 토폴로지에는 Lync Server가 아니라 Microsoft Exchange Server를 실행하는 Exchange Unified Messaging(UM) 서버가 포함되어 있습니다. Lync Server에 대한 Exchange UM 라우팅 기능은 프런트 엔드 풀에서 실행됩니다.

  Exchange UM에 대한 자세한 내용은 계획 설명서에서 온-프레미스 Exchange 통합 메시징 통합 및 호스팅된 Exchange 통합 메시징 통합을 참조하십시오.

• 에지 서버 권장   에지 서버를 배포할 필요가 없는 경우에도 모든 규모의 배포에 에지 서버를 포함하는 것이 좋습니다. 에지 서버를 배포하여 조직 방화벽 외부의 사용자에게 서비스를 제공하면 Lync Server 투자를 극대화할 수 있습니다. 이 경우의 이점은 다음과 같습니다.

  • 조직의 사용자가 집에서 일하거나 외근 시 Lync Server 기능을 사용할 수 있습니다.

  • 사용자가 외부 사용자를 모임에 초대할 수 있습니다.

  • 파트너, 공급업체 또는 고객에서도 Lync Server를 사용하는 경우 해당 조직과 페더레이션 관계를 구축할 수 있습니다. 그러면 Lync Server 배포에서 페더레이션 조직의 사용자를 인식하므로 공동 작업의 효율이 향상됩니다.

  • 사용자가 Windows Live, AOL, Yahoo! 등의 공용 IM 서비스 사용자와 인스턴트 메시지를 주고받을 수 있습니다. Windows Live, AOL, Yahoo! 등의 공용 IM 연결에는 별도의 라이선스가 필요할 수도 있습니다.

    Lync Server XMPP 게이트웨이를 함께 배포한 경우 사용자가 Google Talk 및 Jabber와 같은 XMPP(Extensible Messaging and Presence Protocol)를 사용하는 공급자 및 서버 사용자와 인스턴트 메시지를 교환하도록 설정할 수 있습니다.

    참고

    XMPP를 사용하려면 XMPP 게이트웨이를 설치해야 합니다. XMPP 게이트웨이는 Microsoft 다운로드 센터(https://go.microsoft.com/fwlink/?linkid=204552&clcid=0x412)에서 다운로드할 수 있습니다. XMPP 게이트웨이를 설치한 후에는 https://go.microsoft.com/fwlink/?linkid=204561&clcid=0x412에서 다운로드할 수 있는 핫픽스를 설치해야 합니다.
