Lync Server 2010 파일럿 풀 아키텍처



마지막으로 수정된 항목: 2011-04-04

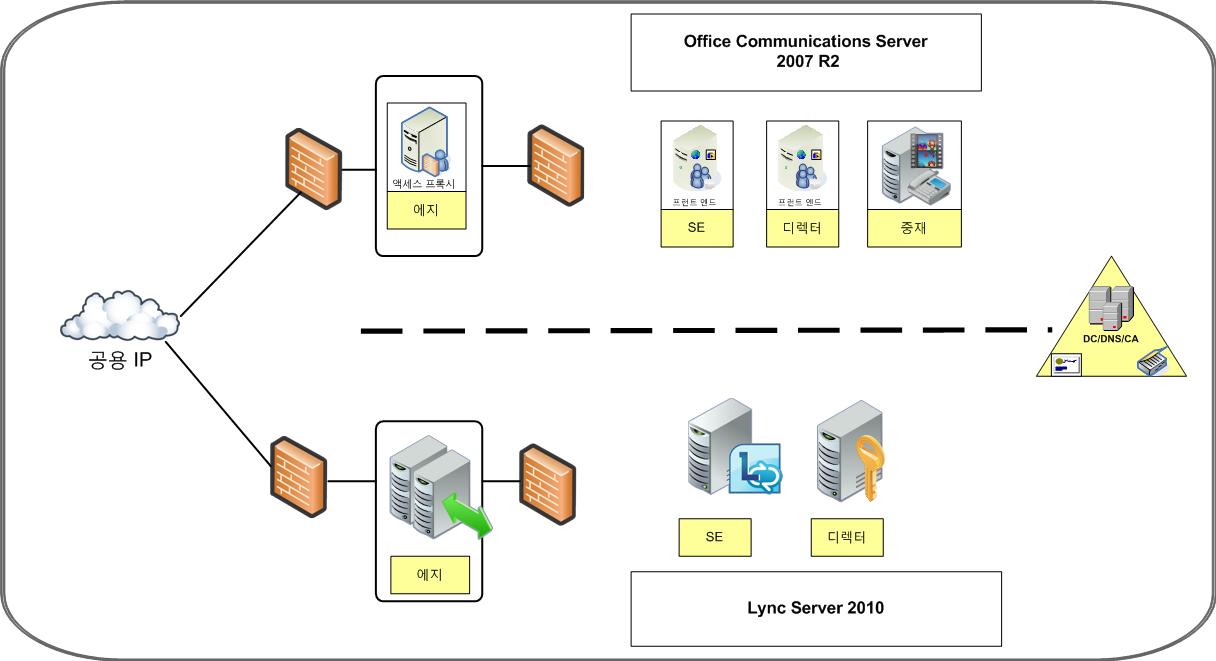

다음 그림에서는 이 문서에 사용된 파일럿 풀 참조 토폴로지를 보여 줍니다. Lync Server 2010은 기존 Office Communications Server 2007 R2 설치와 함께 병렬로 설치됩니다. 토폴로지를 병합한 후에는 일부 테스트 사용자가 Lync Server 2010으로 이동하여 Office Communications Server 2007 R2 서버에 있는 사용자와 통신하게 됩니다. 여기에서는 다른 풀에 있는 사용자가 통신을 계속 수행하고 기존 작업 부하 및 경계 네트워크 인프라를 계속 사용할 수 있는 사용자 간의 상호 운용성을 보여 줍니다.

처음에 Lync Server 2010 풀은 Office Communications Server 2007 R2와 함께 병렬로 배포됩니다. 외부 트래픽 및 페더레이션은 레거시 에지 서버 환경을 통해 수행됩니다. 단계 7: 파일럿 풀에 Lync Server 2010 에지 서버 및 디렉터 추가에서는 디렉터 및 에지 서버가 배포에 추가됩니다.

다음 표에는 이 토폴로지에 사용된 여러 서버 역할에 대한 FQDN(정규화된 도메인 이름)이 나와 있습니다. 이 표는 참조 목적으로만 제공됩니다.

서버 역할	Office Communications Server 2007 R2 FQDN	Lync Server 2010 FQDN
Standard Edition Server	SE-R2.CONTOSO.NET	LYNC-SE.CONTOSO.NET
에지 서버	EDGE-R2.CONTOSO.NET	LYNC-EDGE.CONTOSO.NET
디렉터	DIR-R2.CONTOSO.NET	LYNC-DIR.CONTOSO.NET
중재 서버	MEDSVR01.CONTOSO.NET	Collocated on LYNC-SE.CONTOSO.NET

중요:
고가용성 솔루션이 필요한 배포의 경우 Lync Server 2010 Enterprise Edition을 배포하는 것이 좋습니다.

중요:
Office Communications Server 2007 R2 독립 실행형 중재 서버를 병합할 때는 Lync Server 중재 서버를 Lync Server 프런트 엔드 풀 또는 Standard Edition 서버와 함께 배치하는 것이 좋습니다.
