잉크 개체 모델: Windows Forms 및 COM과 WPF

디지털 잉크를 지원하는 세 가지 기본 플랫폼은 Tablet PC Windows Forms 플랫폼, Tablet PC COM 플랫폼 및 Windows Presentation Foundation (WPF) 플랫폼입니다. Windows Forms과 COM 플랫폼은 비슷한 개체 모델을 공유하지만 WPF 플랫폼의 개체 모델은 크게 다릅니다. 이 항목에서는 한 개체 모델로 오래 동안 작업해 온 개발자가 다른 개체 모델을 쉽게 이해할 수 있도록 이러한 차이점에 대해 개괄적으로 설명합니다.

응용 프로그램에서 잉크 사용

세 플랫폼 모두 응용 프로그램에서 태블릿 펜의 입력을 받을 수 있게 해주는 개체와 컨트롤을 제공합니다. Windows Forms 및 COM 플랫폼은 InkPicture, InkEdit, InkOverlay 및 InkCollector 클래스를 제공합니다. InkPicture 및 InkEdit는 잉크를 수집하기 위해 응용 프로그램에 추가할 수 있는 컨트롤입니다. InkOverlay 및 InkCollector는 창과 사용자 지정 컨트롤에서 잉크를 지원하도록 기존 창에 연결할 수 있습니다.

WPF 플랫폼에는 InkCanvas 컨트롤이 포함되어 있습니다. 응용 프로그램에 InkCanvas를 추가한 후 즉시 잉크 수집을 시작할 수 있습니다. InkCanvas를 사용하면 사용자가 잉크를 복사하고, 선택하고, 크기를 조정할 수 있습니다. InkCanvas에 다른 컨트롤을 추가할 수 있으며, 사용자가 이러한 컨트롤에 필기 입력을 할 수도 있습니다. 컨트롤에 InkPresenter를 추가하고 해당 스타일러스 포인트를 수집하여 잉크 지원 사용자 지정 컨트롤을 만들 수 있습니다.

다음 표에는 응용 프로그램에서 잉크를 사용하기 위한 자세한 정보를 제공하는 링크가 나와 있습니다.

수행할 작업	WPF 플랫폼	Windows Forms/COM 플랫폼
응용 프로그램에 잉크 지원 컨트롤 추가	잉크 시작를 참조하십시오.	Auto Claims Form Sample을 참조하십시오.
사용자 지정 컨트롤에서 잉크 사용	잉크 입력 컨트롤 만들기를 참조하십시오.	Ink Clipboard Sample를 참조하십시오.

잉크 데이터

Windows Forms 및 COM 플랫폼에서는 InkCollector, InkOverlay, InkEdit 및 InkPicture가 Ink 개체를 각각 노출합니다. Ink 개체는 하나 이상의 Stroke 개체에 대한 데이터를 포함하고 있으며 이러한 스트로크를 관리하고 조작하기 위한 공통 메서드와 속성을 노출합니다. Ink 개체는 개체에 포함된 스트로크의 수명을 관리합니다. 즉, Ink 개체는 자신이 소유하는 스트로크를 만들고 삭제합니다. 각 Stroke에는 해당 부모 Ink 개체 내에서 고유한 식별자가 있습니다.

WPF 플랫폼에서는 System.Windows.Ink.Stroke 클래스가 고유의 수명을 가지며 이를 관리합니다. 잉크 적중 테스트, 삭제, 변환, serialize 등의 일반적인 잉크 데이터 관리 작업을 수행할 수 있는 메서드를 제공하는 StrokeCollection에 Stroke 개체의 그룹을 수집할 수 있습니다. Stroke는 특정 시점에서 0개, 한 개 또는 두 개 이상의 StrokeCollection 개체에 속할 수 있습니다. InkCanvas 및 InkPresenter에는 Ink 개체 대신 System.Windows.Ink.StrokeCollection이 들어 있습니다.

다음 두 그림에서는 두 잉크 데이터 개체 모델을 비교합니다. Windows Forms 및 COM 플랫폼에서는 Ink 개체가 Stroke 개체의 수명을 제한하며 스타일러스 패킷이 개별 스트로크에 속합니다. 다음 그림과 같이 둘 이상의 스트로크가 동일한 DrawingAttributes 개체를 참조할 수 있습니다.

WPF에서 각 System.Windows.Ink.Stroke는 이를 참조하는 항목이 있는 한 계속 유지되는 공용 언어 런타임 개체입니다. 각 Stroke는 StylusPointCollection 및 System.Windows.Ink.DrawingAttributes 개체를 참조하며 이러한 개체도 공용 언어 런타임 개체입니다.

다음 표에서는 WPF 플랫폼과 Windows Forms 및 COM 플랫폼에서 몇 가지 일반적인 작업을 수행하는 방법을 비교해서 보여 줍니다.

Task	Windows Presentation Foundation	Windows Forms 및 COM
잉크 저장	Save	Save()
잉크 로드	StrokeCollection.StrokeCollection(Stream) 생성자를 사용하여 StrokeCollection을 만듭니다.	Load(Byte[])
적중 테스트	HitTest	HitTest()
잉크 복사	CopySelection	ClipboardCopy()
잉크 붙여넣기	Paste	ClipboardPaste()
스트로크 컬렉션의 사용자 지정 속성에 액세스	AddPropertyData(속성이 내부에 저장되며 AddPropertyData, RemovePropertyData 및 ContainsPropertyData를 통해 액세스됨)	ExtendedProperties() 사용

플랫폼 간 잉크 공유

플랫폼마다 잉크 데이터의 개체 모델이 다르지만 플랫폼 간에 데이터를 쉽게 공유할 수 있습니다. 다음 예제에서는 Windows Forms 응용 프로그램의 잉크를 저장하여 Windows Presentation Foundation 응용 프로그램에 로드합니다.

Imports Microsoft.Ink
Imports System.Drawing


...


'/ <summary>
'/ Saves the digital ink from a Windows Forms application.
'/ </summary>
'/ <param name="inkToSave">An Ink object that contains the
'/ digital ink.</param>
'/ <returns>A MemoryStream containing the digital ink.</returns>
Function SaveInkInWinforms(ByVal inkToSave As Ink) As MemoryStream
    Dim savedInk As Byte() = inkToSave.Save()

    Return New MemoryStream(savedInk)

End Function 'SaveInkInWinforms

using Microsoft.Ink;
using System.Drawing;


...


/// <summary>
/// Saves the digital ink from a Windows Forms application.
/// </summary>
/// <param name="inkToSave">An Ink object that contains the
/// digital ink.</param>
/// <returns>A MemoryStream containing the digital ink.</returns>
MemoryStream SaveInkInWinforms(Ink inkToSave)
{
    byte[] savedInk = inkToSave.Save();

    return (new MemoryStream(savedInk));

}

Imports System.Windows.Ink



...


'/ <summary>
'/ Loads digital ink into a StrokeCollection, which can be
'/ used by a WPF application.
'/ </summary>
'/ <param name="savedInk">A MemoryStream containing the digital ink.</param>
Public Sub LoadInkInWPF(ByVal inkStream As MemoryStream)
    strokes = New StrokeCollection(inkStream)

End Sub 'LoadInkInWPF

using System.Windows.Ink;


...


/// <summary>
/// Loads digital ink into a StrokeCollection, which can be
/// used by a WPF application.
/// </summary>
/// <param name="savedInk">A MemoryStream containing the digital ink.</param>
public void LoadInkInWPF(MemoryStream inkStream)
{
    strokes = new StrokeCollection(inkStream);
}

다음 예제에서는 Windows Presentation Foundation 응용 프로그램의 잉크를 저장하여 Windows Forms 응용 프로그램에 로드합니다.

Imports System.Windows.Ink



...


'/ <summary>
'/ Saves the digital ink from a WPF application.
'/ </summary>
'/ <param name="inkToSave">A StrokeCollection that contains the
'/ digital ink.</param>
'/ <returns>A MemoryStream containing the digital ink.</returns>
Function SaveInkInWPF(ByVal strokesToSave As StrokeCollection) As MemoryStream
    Dim savedInk As New MemoryStream()

    strokesToSave.Save(savedInk)

    Return savedInk

End Function 'SaveInkInWPF

using System.Windows.Ink;


...


/// <summary>
/// Saves the digital ink from a WPF application.
/// </summary>
/// <param name="inkToSave">A StrokeCollection that contains the
/// digital ink.</param>
/// <returns>A MemoryStream containing the digital ink.</returns>
MemoryStream SaveInkInWPF(StrokeCollection strokesToSave)
{
    MemoryStream savedInk = new MemoryStream();

    strokesToSave.Save(savedInk);

    return savedInk;
}

Imports Microsoft.Ink
Imports System.Drawing


...


'/ <summary>
'/ Loads digital ink into a Windows Forms application.
'/ </summary>
'/ <param name="savedInk">A MemoryStream containing the digital ink.</param>
Public Sub LoadInkInWinforms(ByVal savedInk As MemoryStream)
    theInk = New Ink()
    theInk.Load(savedInk.ToArray())

End Sub 'LoadInkInWinforms

using Microsoft.Ink;
using System.Drawing;


...


/// <summary>
/// Loads digital ink into a Windows Forms application.
/// </summary>
/// <param name="savedInk">A MemoryStream containing the digital ink.</param>
public void LoadInkInWinforms(MemoryStream savedInk)
{
    theInk = new Ink();
    theInk.Load(savedInk.ToArray());
}

태블릿 펜의 이벤트

Windows Forms 및 COM 플랫폼의 InkOverlay, InkCollector 및 InkPicture는 사용자가 펜 데이터를 입력할 때 이벤트를 수신합니다. InkOverlay나 InkCollector는 창이나 컨트롤에 연결할 수 있으며 태블릿 입력 데이터가 발생시킨 이벤트를 구독할 수 있습니다. 이러한 이벤트가 발생하는 스레드는 펜, 마우스 또는 프로그래밍 방식 중 어떤 것을 통해 이벤트가 발생되었는지에 따라 다릅니다. 이러한 이벤트와 관련된 스레딩에 대한 자세한 내용은 General Threading Considerations 및 Threads on Which an Event Can Fire를 참조하십시오.

Windows Presentation Foundation 플랫폼에서 UIElement 클래스에는 펜 입력과 관련된 이벤트가 있습니다. 즉, 모든 컨트롤이 전체 스타일러스 이벤트 집합을 노출합니다. 스타일러스 이벤트는 터널링/버블링 이벤트 쌍을 갖고 있으며 항상 응용 프로그램 스레드에서 발생합니다. 자세한 내용은 라우트된 이벤트 개요를 참조하십시오.

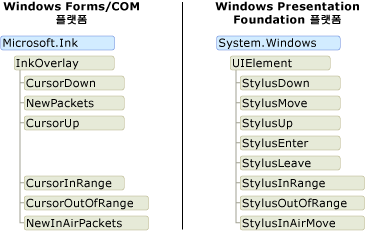

다음 다이어그램에서는 스타일러스 이벤트를 발생시키는 클래스의 개체 모델을 비교해서 보여 줍니다. Windows Presentation Foundation 개체 모델은 버블링 이벤트만 보여 주고 해당 터널링 이벤트는 보여 주지 않습니다.

펜 데이터

세 플랫폼 모두 태블릿 펜에서 나오는 데이터를 가로채서 조작할 수 있는 방법을 제공합니다. Windows Forms 및 COM 플랫폼에서는 RealTimeStylus를 만들어 여기에 창이나 컨트롤을 연결하고 IStylusSyncPlugin 또는 IStylusAsyncPlugin 인터페이스를 구현하는 클래스를 만들면 됩니다. 그러면 사용자 지정 플러그 인이 RealTimeStylus의 플러그 인 컬렉션에 추가됩니다. 이 개체 모델에 대한 자세한 내용은 Architecture of the StylusInput APIs를 참조하십시오.

WPF 플랫폼에서는 UIElement 클래스가 플러그 인 컬렉션을 노출하며 이 컬렉션은 디자인이 RealTimeStylus와 비슷합니다. 펜 데이터를 가로채려면 StylusPlugIn에서 상속되는 클래스를 만든 다음 UIElement의 StylusPlugIns 컬렉션에 해당 개체를 추가합니다. 이 작업에 대한 자세한 내용은 스타일러스에서 입력 가로채기를 참조하십시오.

어떤 플랫폼에서든 스레드 풀이 스타일러스 이벤트를 통해 잉크 데이터를 수신한 다음 이를 응용 프로그램 스레드에 전송합니다. COM 및 Windows 플랫폼의 스레딩에 대한 자세한 내용은 Threading Considerations for the StylusInput APIs를 참조하십시오. Windows Presentation 소프트웨어의 스레딩에 대한 자세한 내용은 잉크 스레딩 모델을 참조하십시오.

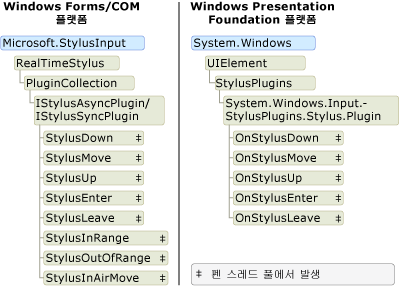

다음 그림에서는 펜 스레드 풀에서 펜 데이터를 수신하는 클래스의 개체 모델을 비교해서 보여 줍니다.
