노드 목록, 열 지도 및 사용자 지정 탭 보기 이해
노드 뷰는 노드 모니터링, 노드 세부 정보 드릴다운 및 노드 관리를 위한 시작점을 제공합니다. HPC 클러스터 관리자에서는 두 가지 방법으로 클러스터 노드를 볼 수 있습니다. 목록 보기는 행과 열에 노드 속성 및 성능 메트릭을 표시하고 열 지도 보기는 노드 성능 메트릭을 그래픽으로 표시합니다. 이러한 값에 대한 설명은 HPC 클러스터 관리자노드 메트릭 및 속성 이해를 참조하세요. 열 지도 및 목록 보기는 기본적으로 구성되며 클러스터 성능의 특정 측면을 모니터링하도록 추가 탭을 구성할 수 있습니다. 적용하는 노드 필터는 모든 탭에서 유지되며, 다른 탭으로 이동하면 한 탭에서 선택한 노드가 선택됩니다.
메모
탭을 수정하려면 탭 제목을 마우스 오른쪽 단추로 클릭한 다음 Tab사용자 지정을 클릭합니다.
노드 목록 보기
목록 보기에서 각 행은 노드를 나타내고 열에는 노드 속성 및 메트릭 값이 표시됩니다. 열 머리글을 클릭하여 특정 속성별로 목록을 정렬할 수 있습니다. 표시할 열을 선택하여 목록 보기를 사용자 지정합니다. 도구 모음에서 보기클릭한 다음 열 선택기클릭합니다. 또는 탭 제목을 마우스 오른쪽 단추로 클릭한 다음 탭사용자 지정을 클릭합니다.
목록 보기에서 노드를 클릭하면 해당 노드에 대한 자세한 정보가 세부 정보 창나타납니다. 세부 정보 창 상태, 속성, 작업 및 프로비저닝 로그와 같은 노드에 대한 정보를 표시합니다. 노드를 두 번 클릭하여 이 정보를 별도의 창에 표시합니다.
노드 열 지도 보기
열 지도 보기에서 모든 타일은 클러스터 노드를 나타내고 추적된 메트릭의 값은 색 그라데이션으로 표시됩니다. 메트릭 드롭다운 목록에서 추적할 성능 메트릭을 선택할 수 있습니다. 열 지도 한 번에 최대 3개의 메트릭을 표시합니다. 탭을 수정하려면 탭 제목을 마우스 오른쪽 단추로 클릭한 다음 Tab사용자 지정을 클릭합니다.

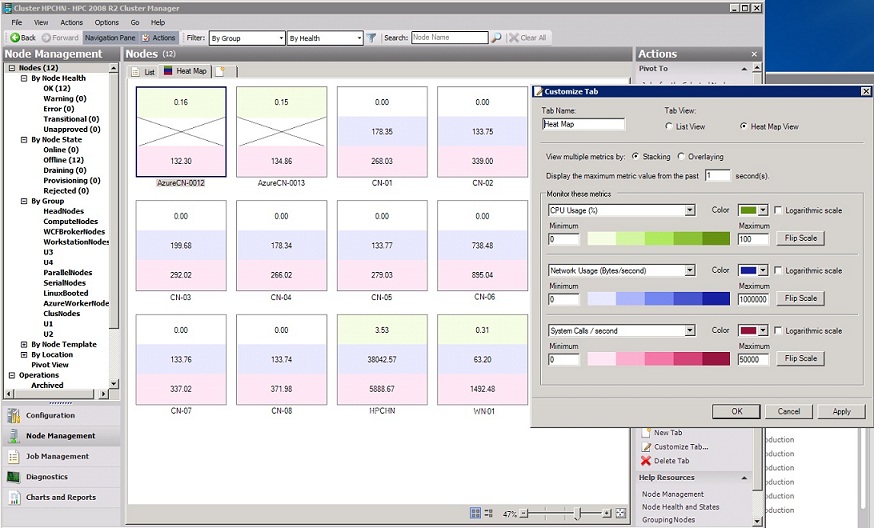

다음 스크린샷(HPC 2008 R2 SP1에서)은 CPU 사용량(%), 네트워크 사용량(바이트/초) 및 시스템 호출/초를 표시하는 사용자 지정된 열 지도 보기를 보여 줍니다. 전용 노드, 워크스테이션 노드 및 Azure 노드를 모니터링할 수 있습니다. Azure Nodes에서 모든 메트릭 값을 사용할 수 있는 것은 아닙니다.
노드 모니터링
열 지도 탭의 아래쪽에는 노드 타일의 크기를 늘리거나 줄일 수 있는 확대/축소 막대가 포함되어 있습니다. 창 아이콘에
다음 화면 스니프는 열 지도 보기를 구성하고 크기를 조정하는 단추를 보여 줍니다.
HPC 노드 열 지도 구성하고 크기를 조정하는
노드를 두 번 클릭하여 상태, 속성, 작업 및 프로비저닝 로그와 같은 노드에 대한 자세한 정보를 확인합니다.
열 지도 보기에는 다음과 같은 사용자 지정 옵션이 포함됩니다.
메트릭의 최소값은 색(예: 흰색)과 연결되며 해당 메트릭의 최대값은 다른 색(예: 파란색)과 연결됩니다. 이 경우 해당 메트릭의 값이 낮을수록 밝은 파란색 음영으로 표시되고 값이 높을수록 더 어두운 파란색 음영으로 표시됩니다. 각 메트릭에 대해 최대값과 최소값 및 연결된 색을 사용자 지정할 수 있습니다. 최소값이 더 어둡고 최대값이 더 가벼워지도록 배율을 대칭 전환할 수도 있습니다.
메트릭 값을 표시하는 데 사용되는 색 밴드는 선형 또는 로그 눈금으로 표시될 수 있습니다. 선형 눈금에서 색 밴드는 정의된 값 범위에서 동일하게 크기가 조정됩니다. 로그 눈금에서 색 밴드는 값 범위 전체에서 로그 크기가 조정됩니다. 로그 눈금은 값 범위의 한쪽 끝에서 값을 시각적으로 구분하려는 경우에 유용합니다.
스택 또는 오버레이 보기에서 여러 메트릭을 볼 수 있습니다. 누적 각 메트릭에 대한 색 막대를 표시합니다. 오버레이 각 노드에 대한 가장 중요한 메트릭만 표시합니다. Significance는 탭 사용자 지정 대화 상자에서 메트릭이 정의된 순서를 기반으로 합니다. 첫 번째 메트릭은 기본적으로 표시됩니다. 메트릭 값이 가장 어두운 색 대역에 도달하면 표시되는 메트릭입니다. 둘 이상의 메트릭이 가장 어두운 색 밴드에 도달하면 나열된 첫 번째 메트릭이 표시됩니다.
메트릭 값 표시의 시간(초)을 늘려 짧은 기간 동안 메트릭을 집계합니다.
사용자 지정 탭
전체 클러스터에 대한 여러 노드 메트릭을 한눈에 모니터링할 수 있는 사용자 지정 가능한 대시보드를 만들 수 있습니다. 이상값 및 병목 상태를 보다 쉽게 식별하고 보기 간에 빠르게 전환하려면 다음과 같은 정보 집합에 초점을 맞춘 여러 노드 목록 또는 열 지도 탭을 만들 수 있습니다.
네트워크 보기
CPU 또는 디스크 로드
대규모 MPI 작업에 대한 애플리케이션 추세
새 탭을 만들려면 노드 관리 보기 창에서 빈 탭을 클릭합니다.
추가 고려 사항
열 지도 보기에는 노드의 현재 성능 메트릭이 표시됩니다. 시간에 따른 노드의 성능 메트릭 그래프를 보려면 성능 차트
보기를 참조하세요. 클러스터에 대한 사용자 지정 성능 카운터를 추가하려면 추가할 메트릭을 설명하는 XML 파일을 만든 다음 HPC PowerShell cmdlet
Import-HpcMetric사용하여 새 메트릭을 가져올 수 있습니다. 기존 설정을 덮어써서 기존 메트릭(예: 샘플링 빈도를 변경할 수 있음)을 수정할 수도 있습니다. 자세한 내용은 메트릭 컬렉션사용자 지정을 참조하세요.HPC 클러스터 관리자 사용에 대한 자세한 내용은 HPC 클러스터 관리자
개요를 참조하세요.
