Agisoft Metashape를 사용하여 Dynamics 365 Guides용 또는 Power Apps로 만든 앱에 포함된 혼합 현실 구성 요소용 3D 개체 만들기

  • 아티클

이 자습서는 Agisoft Metashape 사진 측량 소프트웨어를 사용하여 Microsoft Dynamics Guides에서 또는 Microsoft Power Apps로 만든 앱에 포함된 혼합 현실 구성 요소에 사용할 수 있는 3D 개체를 만드는 과정을 안내합니다.

이 자습서는 Agisoft Metashape를 Dynamics 365 Guides 및 Power Apps에서 사용하는 방법을 소개할 목적으로만 작성되었습니다. Microsoft Corporation은 Agisoft의 관계사 또는 파트너가 아니며 Agisoft 또는 동사 제품을 보증하거나 후원하지 않습니다.

Agisoft Metashape란?

Agisoft Metashape는 디지털 이미지를 사진 측량 방식으로 처리하고 지리 정보 시스템(GIS) 애플리케이션, 문화 유산 문서, 시각적 효과 제작, 다양한 규모의 물체의 간접 측정에 사용할 수 있는 3D 공간 데이터를 생성하는 독립형 소프트웨어 제품입니다. Agisoft Metashape에 대해 자세히 알아보세요.

사진 팁

다음 팁은 사진 측량을 위한 고품질 사진을 촬영하는 데 도움이 됩니다.

  • 가능하면 조명이 일정하고 그림자가 비치지 않은 위치에서 사진을 찍습니다.

  • 사진에 자신의 그림자가 들어가지 않도록 주의하십시오.

  • 사진을 찍을 때 배경에 움직이는 물체가 없는지 확인하십시오.

  • 사용 중인 카메라에 HDR(High Dynamic Range) 설정이 있는 경우 이 기능을 끄고 이미지를 캡처하는 동안 노출을 조정하지 마십시오.

  • 물체에서 1m 정도 떨어져 주위를 돌면서 사진을 찍습니다.

  • 가능하면 사진을 찍는 동안 물체를 기준으로 수직 위치를 유지합니다.

  • 물체가 크면 한쪽 끝에서 다른 쪽 끝으로 측면 동작으로 이동하고 모든 표면을 캡처할 때까지 각 패스에서 높이를 변경합니다.

기본 설정 구성

대부분의 경우 기본 설정을 사용할 수 있습니다. 그러나 시작하기 전에 변경해야 하는 몇 가지 설정이 있습니다.

  1. 도구 메뉴에서 기본 설정을 선택합니다.

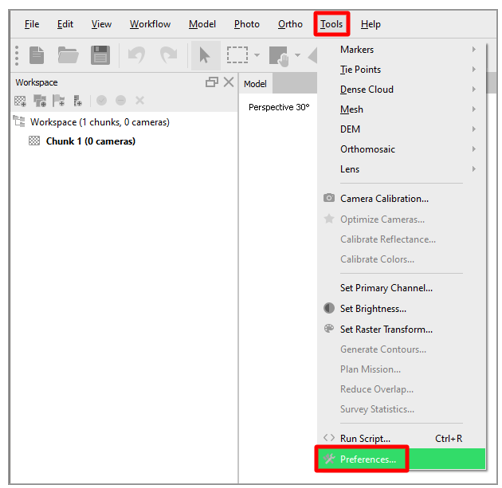

    기본 설정 명령.

  2. Metashape 기본 설정 대화 상자의 GPU 탭에서 사용 가능한 그래픽 처리 장치(GPU)의 확인란을 모두 선택합니다. GPU를 하나만 사용할 수 있는 경우 대화 상자의 하단에서 GPU 가속 처리를 수행할 때 CPU 사용 확인란을 선택합니다. 완료되면 적용을 선택합니다.

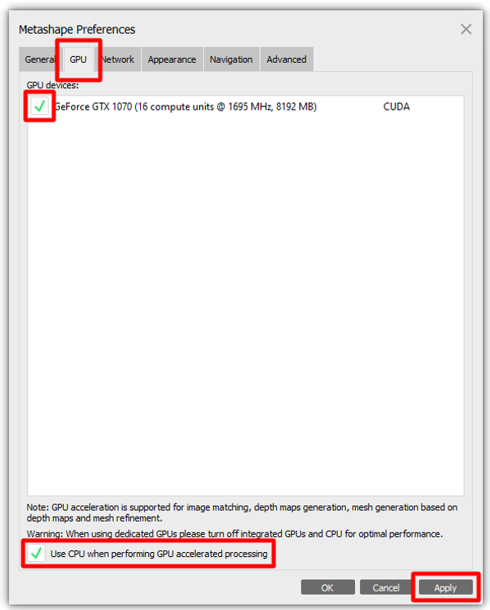

    GPU 탭 설정.

  3. 고급 탭의 기타 섹션에서 다음 단계를 수행합니다.

    1. 미세 수준 세분화 사용 확인란을 선택합니다. 이 옵션은 더 많은 삼각형을 사용하여 보다 정교한 모델을 생성합니다.

    2. VBO 지원 사용 확인란을 선택합니다. 이 옵션은 그래픽 카드 메모리 구조에 정보를 저장하는 보다 정교한 방법을 제공합니다. 그 결과 더 상세한 다각형 모델을 얻을 수 있습니다.

    3. 확인을 선택하여 변경 내용을 적용하고 Metashape 기본 설정 대화 상자를 닫습니다.

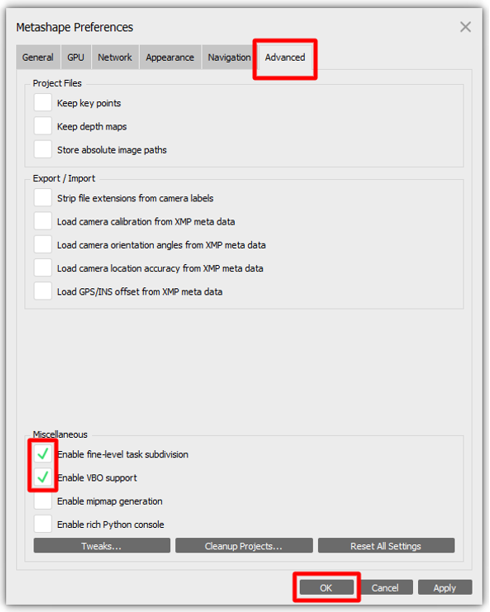

    고급 탭 설정.

    참고

    사용 중인 카메라에 위치, 방향 등 광범위한 메타데이터가 있는 경우 고급 탭의 내보내기/가져오기 섹션의 옵션을 실험해볼 수 있습니다.

사진 가져오기

기본 설정을 완료한 후 첫 번째 단계는 Metashape에서 3D 개체를 구성하는 데 사용할 사진을 가져오는 것입니다.

  • 워크플로 메뉴에서 사진 추가를 선택한 다음 가져올 사진을 선택합니다.

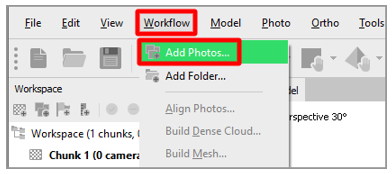

    사진 추가 명령.

사진 마스킹

소스 사진에서 프로그램에 혼동을 주거나 바람직하지 않은 결과를 생성할 수 있는 무관한 요소를 "마스킹"할 수 있습니다. 애플리케이션이 인식해야 하는 픽셀 수를 제한하면 각 이미지의 메모리 프로필을 줄이는 데 도움이 됩니다. 그 결과 더 나은 3D 개체를 얻을 수 있습니다. 사진의 여러 각도에서 이 단계를 완료할 수 있습니다. 모든 사진에서 개체를 마스킹할 필요는 없지만 마스킹한 사진이 많을수록 결과가 정확해집니다.

  1. 이미지를 두 번 클릭하여 연 다음 지능형 가위 같은 선택 도구를 선택합니다.

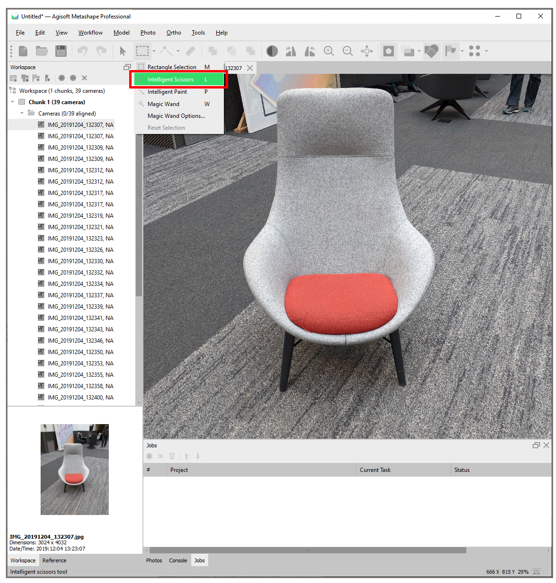

    지능형 가위 도구.

  2. 3D 개체 주제의 윤곽을 그린 다음 선택 추가를 선택하여 마스크를 만듭니다.

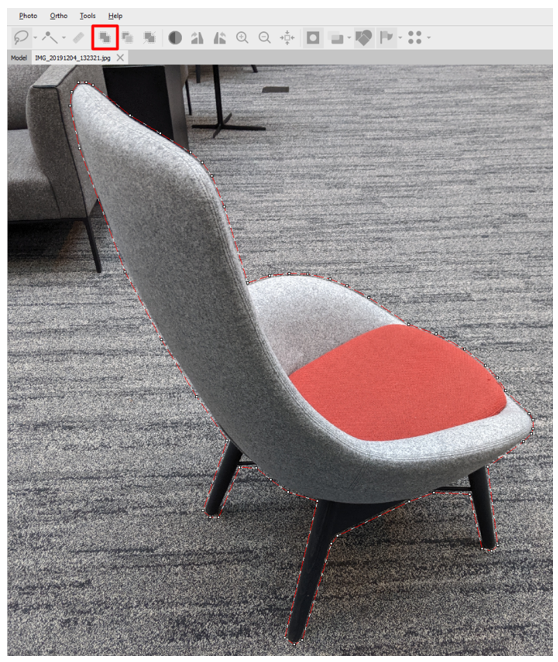

    선택 추가 버튼.

    이제 모델이 다음 그림과 비슷할 것입니다.

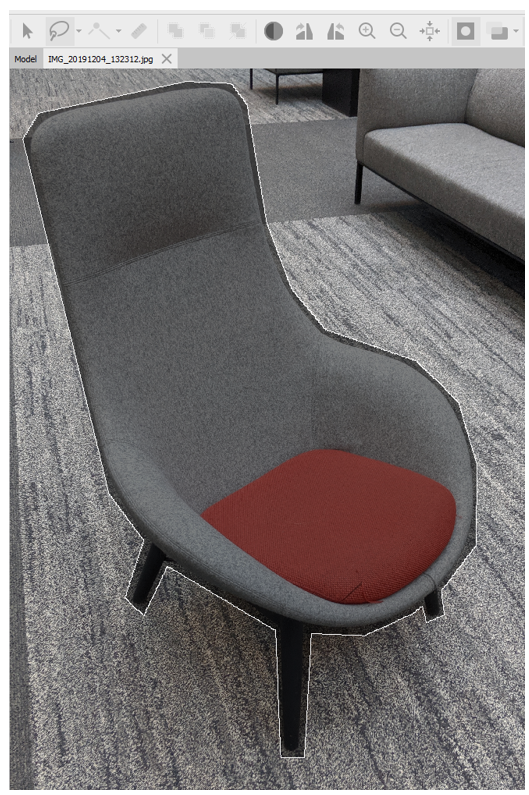

    생성된 마스크.

  3. 최상의 결과를 얻으려면 여러 사진, 여러 각도에서 이 절차를 반복하세요.

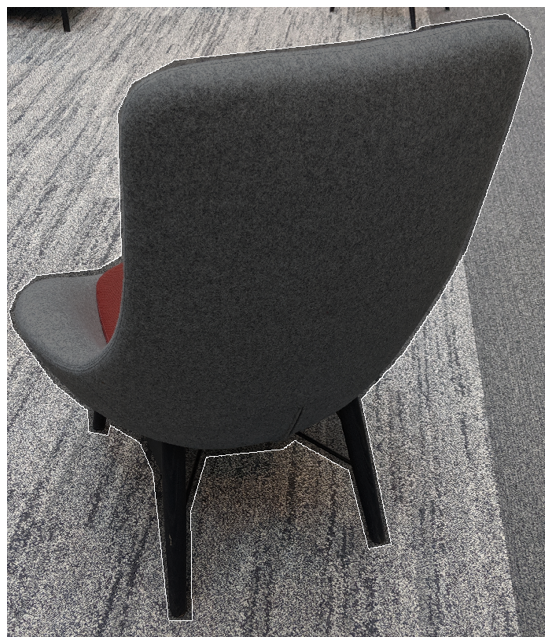

    정교한 모델.

사진 정렬

사진 측량은 여러 이미지에 일관되게 존재하는 물체를 이용하여 사진을 찍었을 때 카메라가 있었던 위치에 대한 지도를 만듭니다. 이 프로세스 단계에서는 사진 정렬 명령을 사용합니다.

  1. 워크플로 메뉴에서 사진 정렬을 선택합니다.

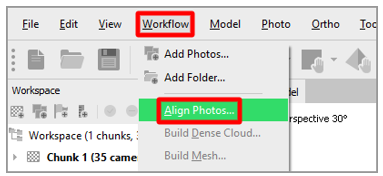

    사진 정렬 명령.

  2. 사진 정렬 대화 상자에서 기본 설정을 사용하거나(다음 그림 참조) 필요에 따라 설정을 변경합니다. 완료되면 확인을 선택합니다.

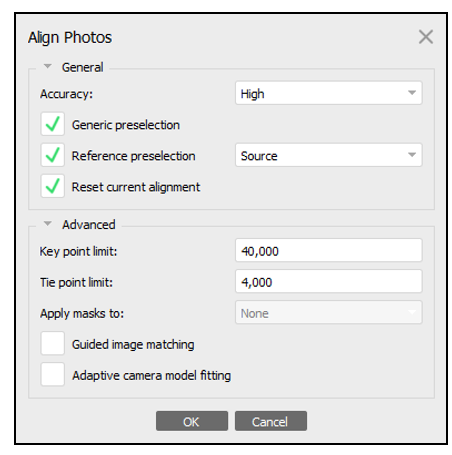

    사진 정렬 기본 설정.

  3. 모델 메뉴를 선택하여 결과를 확인합니다. 이제 모델이 다음 그림과 비슷할 것입니다.

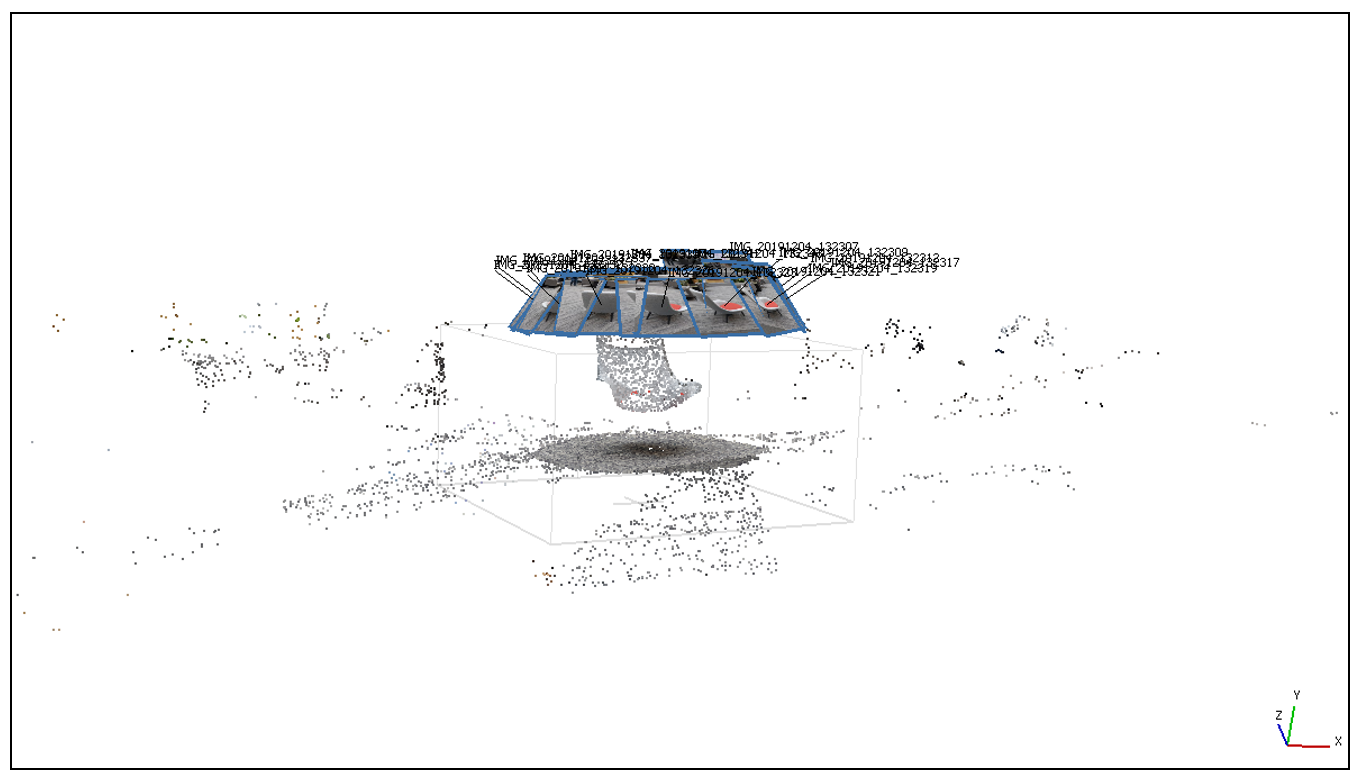

    사진 정렬 결과.

영역 정렬

사진 정렬을 마친 후 경계 상자를 사용하여 3D 개체의 크기를 자를 수 있습니다.

참고

이 단계가 필수는 아니지만 이후 단계의 속도를 높입니다.

  1. 도구 모음에서 영역 크기 조정 도구를 선택합니다.

    영역 크기 조정 도구.

  2. 영역 가장자리에 있는 구체를 끌어 변환할 영역을 선택합니다.

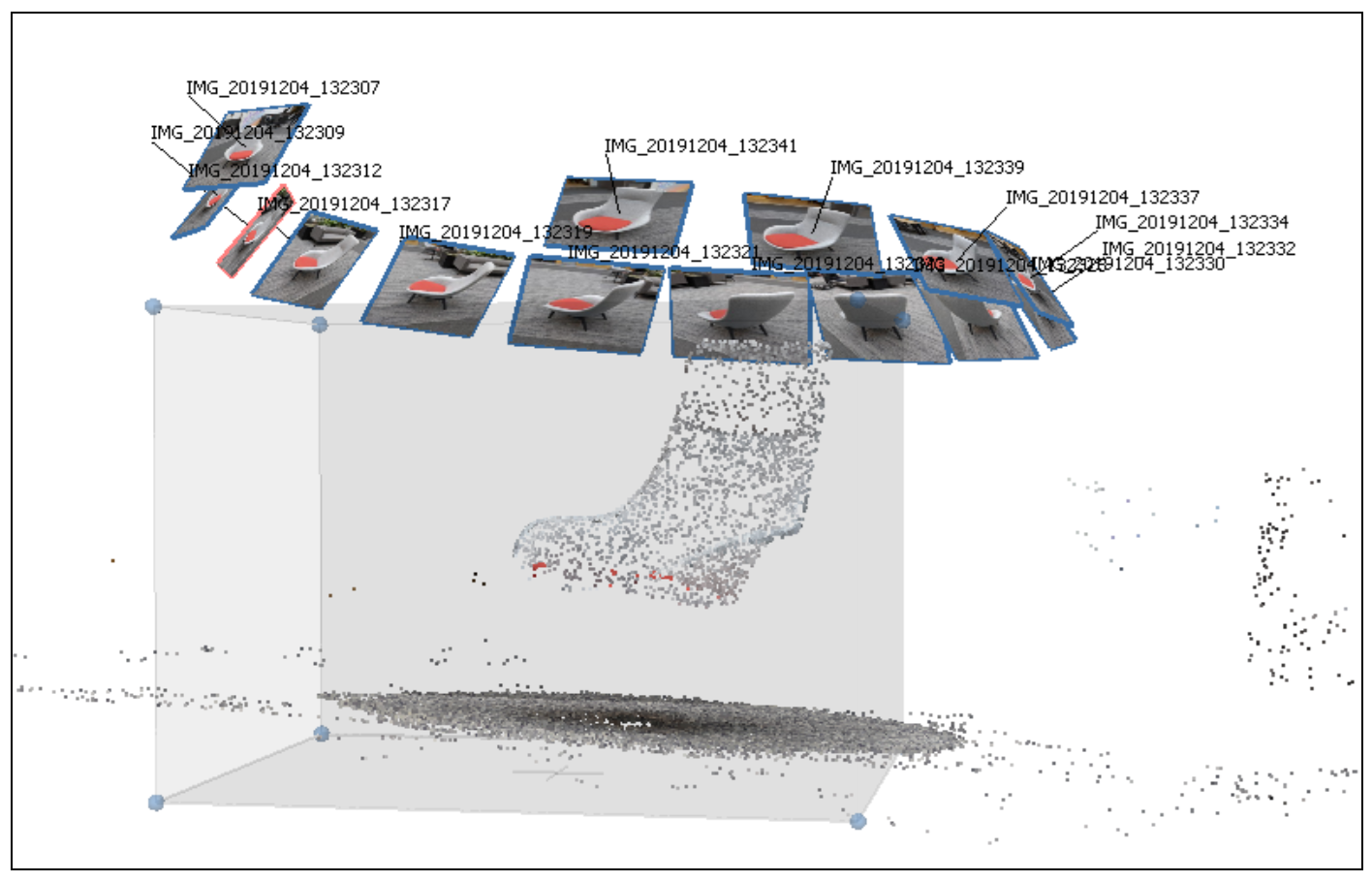

    선택된 변환할 영역.

고밀도 포인트 클라우드 구축

다음 단계는 포인트 클라우드를 생성하는 것입니다. 그런 다음 포인트 클라우드를 사용하여 메시를 형성하는 데 사용되는 다각형 데이터를 생성할 수 있습니다. 정렬된 사진에서 생성되는 포인트 수를 늘리면 표면의 정확한 3D 표시를 정의하는 데 도움이 됩니다.

  1. 워크플로 메뉴에서 고밀도 클라우드 구축을 선택합니다.

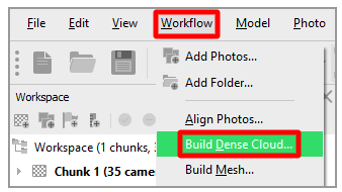

    고밀도 클라우드 구축 명령.

  2. 고밀도 클라우드 구축 대화 상자에서 다음 설정을 사용합니다.

    • 품질:중간을 선택합니다.

      참고

      고성능 컴퓨터가 있는 경우 품질 필드를 높음으로 설정할 수 있습니다. 그러나 많은 작업에서 중간 설정으로 고품질 결과가 생성됩니다.

    • 딥 필터링:적극적을 선택합니다.

    • 포인트 색상 계산: 확인란을 선택합니다.

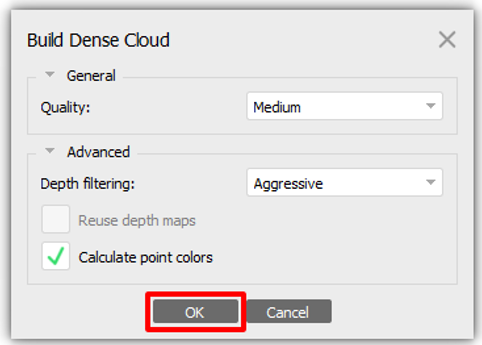

    고밀도 클라우드 구축 설정.

    이러한 설정은 시작하기에 좋은 설정입니다. 다른 옵션으로 실험하여 생성되는 결과를 확인하십시오. 작업 중인 물체의 주제 및 표면 특성에 따라 결과가 달라질 수 있습니다.

  3. 완료되면 확인을 선택합니다.

메시 구축

다음 단계는 메시를 구축하는 것입니다.

  1. 워크플로 메뉴에서 메시 구축을 선택합니다.

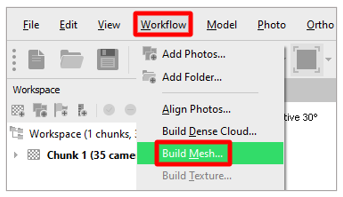

    메시 구축 명령.

  2. 메시 구축 대화 상자에서 다음 설정을 사용합니다.

    • 소스 데이터:고밀도 클라우드를 선택합니다.

    • 표면 유형:임의(3D)를 선택합니다.

    • 면 수:중간(89,796)을 선택합니다.

    • 보간:사용(기본값)을 선택합니다.

    • 꼭짓점 색상 계산: 확인란을 선택합니다.

    메시 구축 설정.

    참고

    이러한 설정은 일반적인 경우에 유효합니다. 다른 옵션으로 실험하여 필요에 가장 적합한 조합을 찾으세요. 예를 들어 면 수 설정을 대상 플랫폼의 성능 요구 사항과 일치하도록 변경할 수 있습니다.

  3. 완료되면 확인을 선택하여 포인트 클라우드를 3D 개체로 변환합니다.

  4. 결과를 검토하고 다음 단계 중 하나를 수행합니다.

    • 결과가 만족스러우면 이 자습서의 뒷부분에 나오는 3D 개체 내보내기로 건너뜁니다.

    • 더 높은 수준의 표면 디테일을 원하면 다음 절차인 텍스처 구축으로 이동합니다.

    • 개체의 셰이프가 만족스럽지 않으면 디테일이 누락된 영역에 마스크를 더 추가할 수 있습니다.

텍스처 구축

3D 개체에 텍스처 맵을 추가하면 시각적 충실도를 크게 높일 수 있을 뿐 아니라 성능도 유지할 수 있습니다.

참고

이 단계는 선택 사항입니다.

  1. 워크플로 메뉴에서 텍스처 구축을 선택합니다.

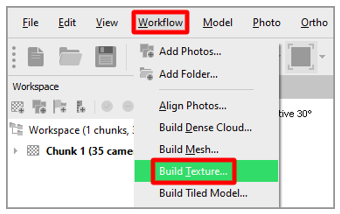

    텍스처 구축 명령.

  2. 기본 설정을 사용합니다(다음 그림 참조). 완료되면 확인을 선택합니다.

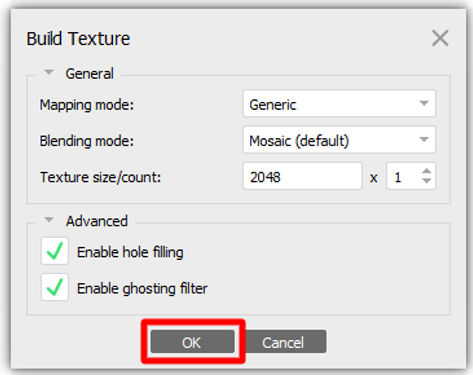

    텍스처 구축 기본 설정.

    참고

    대상 플랫폼에 따라 텍스처 크기를 줄일 수 있습니다.

3D 개체 내보내기

마지막 단계는 모델을 Dynamics 365 Guides 및 Power Apps에서 사용할 수 있도록 GLB 파일 형식으로 변환하는 것입니다.

  1. 파일 메뉴에서 내보내기>모델 내보내기를 선택합니다.

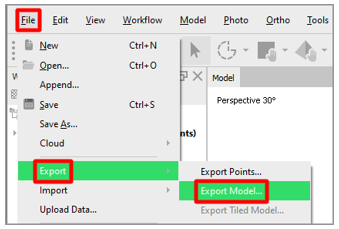

    모델 내보내기 명령.

  2. 다른 이름으로 저장 대화 상자에서 3D 개체의 이름과 위치를 지정합니다. 다음 형식으로 저장 필드에서 바이너리 glTF(*.glb)를 선택합니다. 완료되면 저장을 선택합니다.

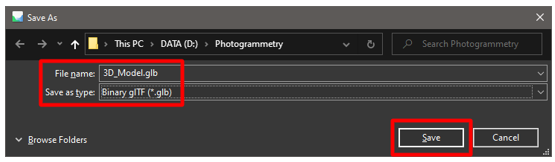

    다른 이름으로 저장 대화 상자.

  3. 모델 내보내기 대화 상자의 텍스처 내보내기 필드 그룹에서 PNG를 선택하는 것이 좋습니다. 다른 기본 설정은 그대로 둡니다.

    모델 내보내기 설정.

  4. 완료되면 확인을 선택합니다.

이제 모델이 완성되어 Dynamics 365 Guides 및 Power Apps에서 사용할 준비가 되었습니다.

완성된 모델.

Dynamics 365 Guides 또는 Power Apps에서 3D 개체 보기

3D 개체를 준비한 후 다음 링크를 사용하여 Dynamics 365 Guides 또는 Power Apps에서 모델 사용에 대해 자세히 알아보세요.

추가 정보

이 자습서의 스크린샷은 Agisoft 소프트웨어를 사용하는 방법에 대한 명확한 지침을 제공하기 위해 Agisoft Metashape 소프트웨어 프로그램에서 가져온 것입니다. Agisoft Metashape에 대해 자세히 알아보세요.

Microsoft Corporation은 Agisoft Metashape의 사용 또는 본 지침의 활용으로 인해 발생하는 어떤 종류의 손해에 대해서도 책임을 지지 않으며 명시적으로 모든 책임을 부인합니다. 이 문서는 Microsoft 고객에게 일반 정보를 제공하기 위해서만 작성된 것이며 개별화된 비즈니스 계획 또는 사양은 고려하지 않습니다.

이 문서에서 상표 이름 및 이미지는 정보 제공 및 설명 목적으로만 사용되며 Microsoft Corporation은 이러한 사용에 대한 상업적 주장을 하거나 후원 또는 보증을 암시하지 않습니다.
