2단계: WCF-Custom 단방향 수신 포트 구성
완료 시간: 10분
목표: 이 단계에서는 SAP 시스템에서 플랫 파일 IDOC를 수신하도록 WCF-Custom 포트를 구성합니다. 포트를 구성한 후 WCF-Custom 수신 포트를 사용하도록 BizTalk 애플리케이션을 구성합니다.
필수 구성 요소
SAP 시스템에서 IDOC를 받으려면 vPrev BizTalk 프로젝트를 빌드하고 배포해야 합니다.
WCF-Custom 단방향 수신 포트를 구성하려면
BizTalk Server 관리 콘솔을 시작합니다.
콘솔 트리에서 BizTalk 그룹을 확장한 다음 애플리케이션을 확장합니다.
수신 포트를 만들 애플리케이션을 확장합니다.
수신 포트를 마우스 오른쪽 단추로 클릭하고 새로 만들기를 가리킨 다음 단방향 수신 포트를 클릭합니다.
수신 포트 속성 대화 상자의 일반 탭에서 수신 포트의 이름을 입력합니다.
수신 위치 탭에서 새로 만들기를 클릭합니다. 수신 위치 속성 대화 상자가 나타납니다.
수신 위치 속성 대화 상자에서 다음을 수행합니다.
수신 위치의 이름을 지정합니다.
형식 드롭다운 목록에서 WCF-Custom을 선택한 다음 구성을 클릭합니다.
WCF-사용자 지정 전송 속성 대화 상자에서 다음을 수행합니다.
일반 탭을 클릭하고 주소(URI) 필드에서 SAP 시스템에서 메시지를 받을 연결 URI를 지정합니다. SAP 시스템에서 메시지를 받을 연결 URI는 다음 형식이어야 합니다.

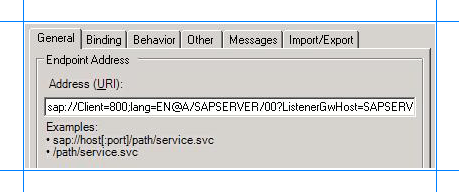

sap://Client=800;lang=EN@A/YourSAPHOST/00?ListenerGwHost=YourSAPHOST&ListenerGwServ=SAPGW00&ListenerProgramId=MyProgramId다음 그림에서는 URI가 지정된 포트 속성 대화 상자를 보여 줍니다.
SAP 연결 URI에 대한 자세한 내용은 SAP 시스템에 대한 연결 만들기를 참조하세요.
바인딩 탭을 클릭하고 바인딩 유형 드롭다운 목록에서 sapBinding을 선택합니다. 수신 포트에 대해 다음 바인딩 속성을 지정해야 합니다.
바인딩 속성 값을 로 설정 flatFileSegmentIndicator SegmentType. 이는 플랫 파일에 IDOC의 각 세그먼트에 대한 세그먼트 형식을 포함해야 했음을 나타냅니다. padReceivedIdocWithSpaces True입니다. IDOC의 각 줄에 올바른 길이의 공백이 채워지는지 여부를 지정합니다. receiveIDocFormat 문자열입니다. 이렇게 하면 IDOC 메시지가 단일 문자열 필드로 표시되어야 합니다. 바인딩 속성에 대한 자세한 내용은 mySAP Business Suite 바인딩 속성에 대한 BizTalk 어댑터에 대해 읽기를 참조하세요.
기타 탭을 클릭하고 SAP 시스템에 연결할 자격 증명을 지정합니다.

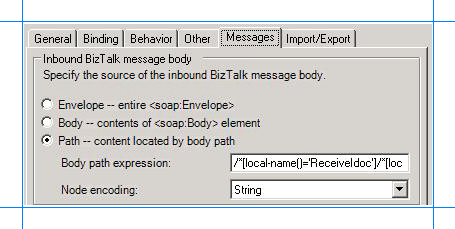

메시지 탭을 클릭하고 인바운드 BizTalk 메시지 본문 섹션에서 경로 옵션을 선택합니다.
본문 경로 식 텍스트 상자에서 XPath 쿼리를 지정하여 XML 메시지에서 플랫 파일 IDOC를 추출합니다. 이렇게 하면 수신 포트는 IDOC에서 데이터를 추출하고 WCF 기반 SAP 어댑터에 대한 ReceiveIdoc 작업의 일부인 XML 태그를 트리밍합니다. ReceiveIdoc 작업의 메시지 스키마에 대한 자세한 내용은 IDOC 작업에 대한 메시지 스키마를 참조하세요.
을 추출하는 XPath 쿼리다음 XPath 쿼리를 지정해야 합니다.
/*[local-name()='ReceiveIdoc']/*[local-name()='idocData']노드 인코딩 드롭다운 목록에서 문자열을 선택합니다.
적용, 확인을 차례로 클릭합니다.
수신 위치 속성 대화 상자의 수신 처리기 드롭다운 목록에서 BizTalkServerApplication을 선택합니다.
수신 파이프라인 드롭다운 목록에서 ConvertToXML을 선택합니다. 이 플랫 파일 디스어셈블러 파이프라인은 이미 플랫 파일 IDOC를 XML IDOC로 변환하기 위한 vPrev BizTalk 프로젝트의 일부입니다.
확인을 클릭합니다.
BizTalk 애플리케이션을 구성하려면
BizTalk Server 관리 콘솔에서 BizTalk 그룹을 확장하고 애플리케이션을 확장한 다음 오케스트레이션이 배포된 BizTalk 애플리케이션을 확장합니다.
BizTalk 애플리케이션을 마우스 오른쪽 단추로 클릭한 다음 구성을 선택합니다.
왼쪽 창에서 오케스트레이션을 클릭하여 구성합니다. 오른쪽 창의 호스트 드롭다운 목록에서 BizTalk 호스트 instance 선택합니다.
바인딩 상자에서 BizTalk 오케스트레이션의 논리 포트를 BizTalk Server 관리 콘솔의 물리적 포트에 매핑합니다.
이 항목의 앞부분에서 만든 WCF-Custom 수신 포트를 선택합니다.
플랫 파일 IDOC를 받을 파일 포트를 선택합니다.
확인을 클릭합니다.
BizTalk Server 앱을 구성하는 방법에 대한 자세한 내용은 애플리케이션을 구성하는 방법을 참조하세요.
다음 단계
이제 vPrev BizTalk 프로젝트를 WCF 기반 SAP 어댑터를 사용하여 SAP 시스템에서 IDOC를 수신하는 BizTalk 프로젝트로 마이그레이션을 완료했습니다. 이제 3단계: 마이그레이션된 애플리케이션 테스트에 설명된 대로 플랫 파일 IDOC를 수신하여 마이그레이션된 BizTalk 애플리케이션을 테스트해야 합니다.
