S2S VPN 및 VNet-VNet에 대한 사용자 지정 IPsec/IKE 연결 정책 구성: Azure Portal

아티클
12/04/2024

이 문서에서는 Azure Portal을 사용하여 VPN Gateway 사이트 간 VPN 또는 VNet 간 연결에 대한 IPsec/IKE 정책을 구성하는 단계를 안내합니다. 다음 섹션에서는 IPsec/IKE 정책을 만들고 구성하고 이 정책을 새 연결 또는 기존 연결에 적용하는 방법을 설명합니다.

워크플로

이 문서의 지침은 다음 다이어그램에 표시된 대로 IPsec/IKE 정책을 설정하고 구성하는 데 도움이 됩니다.

가상 네트워크 및 VPN 게이트웨이를 만듭니다.
프레미스 간 연결에 대한 로컬 네트워크 게이트웨이 또는 VNet 간 연결에 대한 다른 가상 네트워크 및 게이트웨이를 만듭니다.
연결(IPsec 또는 VNet2VNet)을 만듭니다.
연결 리소스에 대한 IPsec/IKE 정책을 구성/업데이트/제거합니다.

정책 매개 변수

IPsec 및 IKE 프로토콜 표준은 다양하게 결합된 다양한 암호화 알고리즘을 지원합니다. 이러한 지원이 어떻게 프레미스 간 및 VNet 간 연결이 규정 준수 또는 보안 요구 사항을 충족하도록 하는 데 도움이 될 수 있는지를 확인하려면 암호화 요구 사항 및 Azure VPN Gateway 정보를 참조하세요. 다음 고려 사항에 유의하시기 바랍니다.

IPsec/IKE 정책은 다음 게이트웨이 SKU에만 작동합니다.
- VpnGw1~5 및 VpnGw1AZ~5AZ
- 표준 및 고성능
지정된 연결에 대해 one 정책 조합만 지정할 수 있습니다.
IKE(주 모드)와 IPsec(빠른 모드) 둘 다에 대한 모든 알고리즘 및 매개 변수를 지정해야 합니다. 부분적인 정책 사양은 허용되지 않습니다.
해당 VPN 디바이스 공급업체 사양을 참조하여 정책이 해당 온-프레미스 VPN 디바이스에서 지원되는지 확인하세요. 정책이 호환되지 않는 경우 S2S 또는 VNet 간 연결을 설정할 수 없습니다.

암호화 알고리즘 및 키 강도

다음 표에는 지원되는 구성 가능한 암호화 알고리즘 및 키 강도가 나와 있습니다.

IPsec/IKEv2	옵션
IKEv2 암호화	GCMAES256, GCMAES128, AES256, AES192, AES128
IKEv2 무결성	SHA384, SHA256, SHA1, MD5
DH 그룹	DHGroup24, ECP384, ECP256, DHGroup14, DHGroup2048, DHGroup2, DHGroup1, 없음
IPsec 암호화	GCMAES256, GCMAES192, GCMAES128, AES256, AES192, AES128, DES3, DES, 없음
IPsec 무결성	GCMAES256, GCMAES192, GCMAES128, SHA256, SHA1, MD5
PFS 그룹	PFS24, ECP384, ECP256, PFS2048, PFS2, PFS1, 없음
빠른 모드 SA 수명	(선택 사항, 지정하지 않은 경우 기본값) 초(정수, 최소 300, 기본값 27,000) 킬로바이트(정수, 최소 1,024, 기본값 10,2400,000)
트래픽 선택기	`UsePolicyBasedTrafficSelectors`(`$True` 또는 `$False`, 그러나 선택 사항, 지정되지 않은 경우 기본값은 `$False`)
DPD 제한 시간	초(정수, 최소 9, 최대 3,600, 기본값 45)

온-프레미스 VPN 디바이스 구성은 Azure IPsec 또는 IKE 정책에서 지정한 다음 알고리즘 및 매개 변수가 일치하거나 포함해야 합니다.
- IKE 암호화 알고리즘(기본 모드, 1단계)
- IKE 무결성 알고리즘(기본 모드, 1단계)
- DH 그룹(기본 모드, 1단계)
- IPsec 암호화 알고리즘(빠른 모드, 2단계)
- IPsec 무결성 알고리즘(빠른 모드, 2단계)
- PFS 그룹(빠른 모드, 2단계)
- 트래픽 선택기(UsePolicyBasedTrafficSelectors(을)를 사용하는 경우)
- SA 수명(일치하지 않아도 되는 로컬 사양)
IPsec 암호화 알고리즘에 GCMAES를 사용하는 경우 IPsec 무결성을 위해 동일한 GCMAES 알고리즘과 키 길이를 선택해야 합니다. 예를 들어, 두 가지 모두에 GCMAES128을 사용합니다.
알고리즘 및 키 표에서:
- IKE는 주 모드 또는 1단계에 해당합니다.
- IPsec은 빠른 모드 또는 2단계에 해당합니다.
- DH 그룹은 기본 모드 또는 1단계에서 사용되는 Diffie-Hellman 그룹을 지정합니다.
- PFS 그룹은 빠른 모드 또는 2단계에서 사용되는 Diffie-Hellman 그룹을 지정했습니다.
IKE 주 모드 SA 수명은 Azure VPN Gateways에서 28,800초로 고정됩니다.
UsePolicyBasedTrafficSelectors(은)는 연결에 대한 선택적 매개 변수입니다. 연결에서 UsePolicyBasedTrafficSelectors(을)를 $True(으)로 설정하면 VPN 게이트웨이가 온-프레미스 정책 기반 VPN 방화벽에 연결되도록 구성됩니다.

UsePolicyBasedTrafficSelectors(을)를 사용하도록 설정하는 경우 VPN 디바이스에 다대다 대신 Azure 가상 네트워크 접두사에 대한 온-프레미스 네트워크(로컬 네트워크 게이트웨이) 접두사의 모든 조합으로 정의된 일치하는 트래픽 선택기가 있는지 확인합니다. VPN 게이트웨이는 VPN 게이트웨이에 구성된 내용에 관계없이 원격 VPN 게이트웨이가 제안하는 모든 트래픽 선택기를 허용합니다.

예를 들어 온-프레미스 네트워크 접두사가 10.1.0.0/16 및 10.2.0.0/16이고 가상 네트워크 접두사가 192.168.0.0/16 및 172.16.0.0/16이면 다음 트래픽 선택기를 지정해야 합니다.
- 10.1.0.0/16 <====> 192.168.0.0/16
- 10.1.0.0/16 <====> 172.16.0.0/16
- 10.2.0.0/16 <====> 192.168.0.0/16
- 10.2.0.0/16 <====> 172.16.0.0/16
정책 기반 트래픽 선택기에 대한 자세한 내용은 여러 온-프레미스 정책 기반 VPN 디바이스에 VPN 게이트웨이 연결을 참조하세요.
시간 제한을 더 짧은 기간으로 설정하면 IKE가 더 적극적으로 키를 다시 입력하게 됩니다. 그러면 어떤 경우에는 연결이 끊어진 것처럼 보일 수 있습니다. 온-프레미스 위치가 VPN 게이트웨이가 있는 Azure 지역에서 멀리 떨어져 있거나 실제 링크 조건으로 인해 패킷 손실이 발생할 수 있는 경우에는 이러한 상황이 바람직하지 않을 수 있습니다. 일반적으로 시간 제한을 30~45초로 설정하는 것이 좋습니다.

참고 항목

IKEv2 무결성은 무결성 및 PRF(의사 임의 함수)에 모두 사용됩니다. 지정된 IKEv2 암호화 알고리즘이 GCM*인 경우 IKEv2 무결성에 전달된 값은 PRF에만 사용되며 암시적으로 IKEv2 무결성을 GCM*으로 설정합니다. 다른 모든 경우에서 IKEv2 무결성에 전달된 값은 IKEv2 무결성 및 PRF 모두에 사용됩니다.

Diffie-Hellman 그룹

다음 표에는 사용자 지정 정책에서 지원하는 해당 Diffie-hellman 그룹이 나열되어 있습니다.

Diffie-Hellman 그룹	DHGroup	PFSGroup	키 길이
1	DHGroup1	PFS1	768비트 MODP
2	DHGroup2	PFS2	1024비트 MODP
14	DHGroup14 DHGroup2048	PFS2048	2048비트 MODP
19	ECP256	ECP256	256비트 ECP
20	ECP384	ECP384	384비트 ECP
24	DHGroup24	PFS24	2048비트 MODP

자세한 내용은 RFC3526 및 RFC5114를 참조하세요.

사용자 지정 정책으로 S2S VPN 연결 만들기

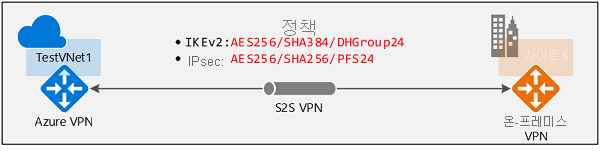

이 섹션에서는 IPsec/IKE 정책을 사용하여 사이트 간 VPN 연결을 만드는 단계를 안내합니다. 다음 단계에서는 아래 다이어그램과 같이 연결을 만듭니다. 이 다이어그램의 온-프레미스 사이트는 Site6를 나타냅니다.

1단계: TestVNet1용 가상 네트워크, VPN 게이트웨이 및 로컬 네트워크 게이트웨이 만들기

다음 리소스를 만듭니다. 단계는 사이트 간 VPN 연결 만들기를 참조하세요.

다음 값을 사용하여 가상 네트워크 TestVNet1을 만듭니다.
- 리소스 그룹: TestRG1
- 이름: TestVNet1
- 지역: (미국) 미국 동부
- IPv4 주소 공간: 10.1.0.0/16
- 서브넷 1 이름: FrontEnd
- 서브넷 1 주소 범위: 10.1.0.0/24
- 서브넷 2 이름: BackEnd
- 서브넷 2 주소 범위: 10.1.1.0/24
다음 값을 사용하여 가상 네트워크 게이트웨이 VNet1GW를 만듭니다.
- 이름: VNet1GW
- 지역: 미국 동부
- 게이트웨이 유형: VPN
- VPN 유형: 경로 기반
- SKU: VpnGw2
- 세대: 2세대
- 가상 네트워크: VNet1
- 게이트웨이 서브넷 주소 범위: 10.1.255.0/27
- 공용 IP 주소 유형: 기본 또는 표준
- 공용 IP 주소: 새로 만들기
- 공용 IP 주소 이름: VNet1GWpip
- 활성-활성 모드 사용: 사용 안 함
- BGP 구성: 사용 안 함

2단계: 로컬 네트워크 게이트웨이 및 연결 리소스 구성

다음 값을 사용하여 로컬 네트워크 게이트웨이 리소스 Site6을 만듭니다.
- 이름: Site6
- 리소스 그룹: TestRG1
- 위치: 미국 동부
- 로컬 게이트웨이 IP 주소: 5.4.3.2(예: 값만 해당 - 온-프레미스 디바이스의 IP 주소 사용)
- 주소 공간 10.61.0.0/16, 10.62.0.0/16(예: 값만 해당)
가상 네트워크 게이트웨이에서 다음 값을 사용하여 로컬 네트워크 게이트웨이에 연결을 추가합니다.
- 연결 이름: VNet1toSite6
- 연결 유형: IPsec
- 로컬 네트워크 게이트웨이: Site6
- 공유 키: abc123(예: 값 - 사용된 온-프레미스 디바이스 키와 일치해야 함)
- IKE 프로토콜: IKEv2

3단계: S2S VPN 연결에서 사용자 지정 IPsec/IKE 정책 구성

다음 알고리즘 및 매개 변수를 사용하여 사용자 지정 IPsec/IKE 정책을 구성합니다.

IKE 1단계: AES256, SHA384, DHGroup24
IKE 2단계(IPsec): AES256, SHA256, PFS 없음
IPsec SA 수명(KB): 102400000
IPsec SA 수명(초): 30000
DPD 시간 제한: 45초

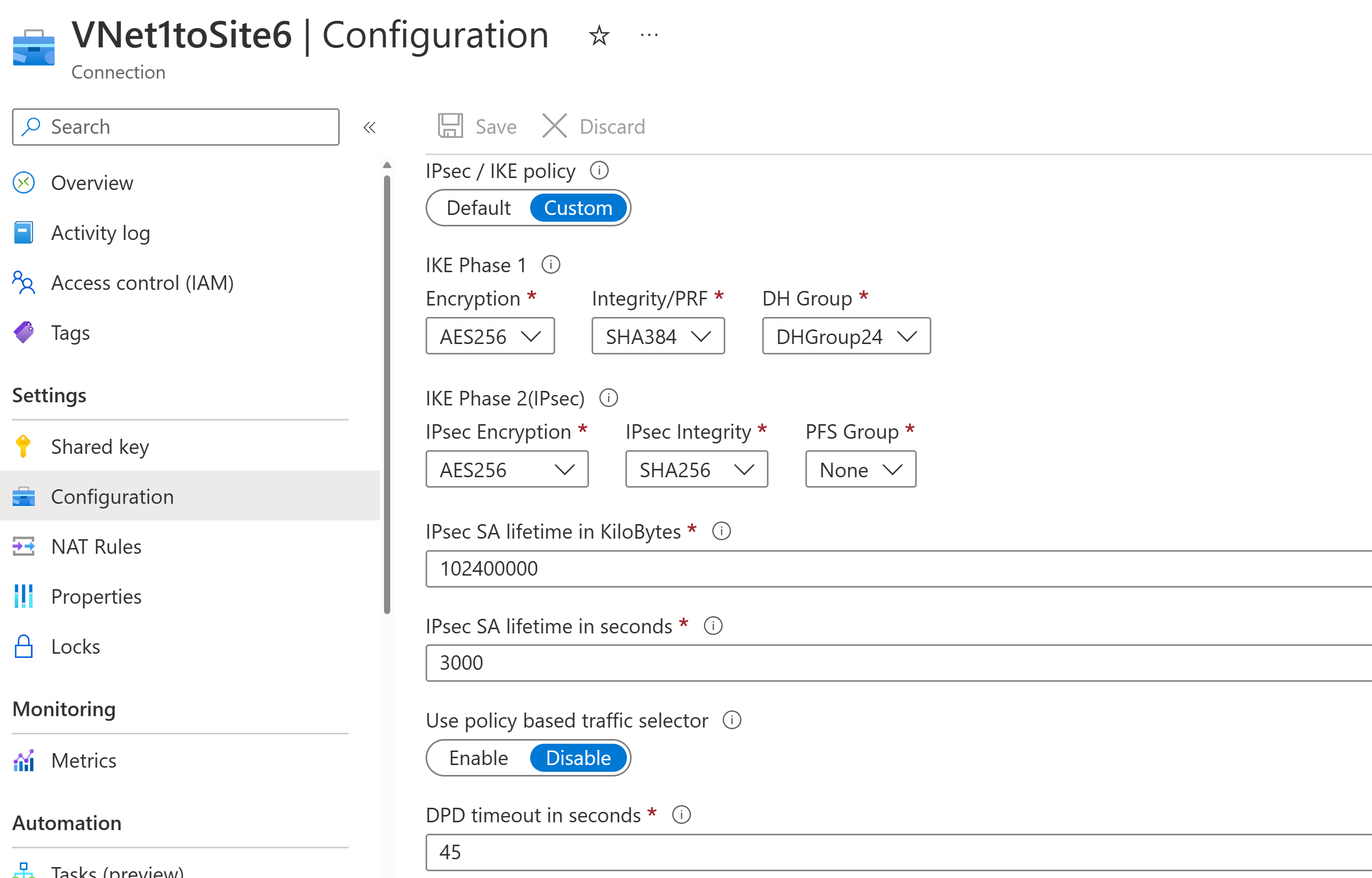

사용자가 만든 연결 리소스인 VNet1toSite6으로 이동합니다. 구성 페이지를 엽니다. 사용자 지정 IPsec/IKE 정책을 선택하여 모든 구성 옵션을 표시합니다. 다음 스크린샷은 목록에 따른 구성을 보여줍니다.

IPsec으로 GCMAES를 사용하는 경우 IPsec 암호화 및 무결성 모두에 대해 동일한 GCMAES 알고리즘 및 키 길이를 사용해야 합니다. 예를 들어 다음 스크린샷은 IPsec 암호화와 IPsec 무결성 모두에 대해 GCMAES128을 지정합니다.
Azure VPN 게이트웨이를 정책 기반 온-프레미스 VPN 디바이스에 연결하도록 설정하려면 정책 기반 트래픽 선택기 사용 옵션에 대해 사용을 선택할 수 있습니다.
모든 옵션을 선택한 후에는 저장을 선택하여 연결 리소스에 대한 변경 내용을 커밋합니다. 정책은 약 1분 후에 적용됩니다.
Important
- 연결에 IPsec/IKE 정책이 지정되고 나면 Azure VPN Gateway는 해당 특정 연결에 지정된 암호화 알고리즘 및 키 수준으로 된 IPsec/IKE 제안만 보내거나 수락합니다. 연결에 대한 온-프레미스 VPN 디바이스에서 정확한 정책 조합을 사용하거나 수락하는지 확인합니다. 그러지 않으면 S2S VPN 터널이 설정되지 않습니다.
- 정책 기반 트래픽 선택기 및 DPD 제한 시간 옵션은 사용자 지정 IPsec/IKE 정책 없이 기본 정책으로 지정할 수 있습니다.

사용자 지정 정책을 사용하여 VNet 간 연결 만들기

IPsec/IKE 정책을 사용하여 VNet 간 연결을 만드는 단계는 S2S VPN 연결을 만드는 단계와 유사합니다. TestVNet1 및 VPN 게이트웨이를 만들고 구성하려면 S2S vpn 연결 만들기의 이전 섹션을 완료해야 합니다.

1단계: TestVNet2용 가상 네트워크, VPN 게이트웨이 및 로컬 네트워크 게이트웨이 만들기

VNet 간 연결 만들기 문서의 단계를 사용하여 TestVNet2를 만들고 TestVNet1에 대한 VNet 간 연결을 만듭니다.

예제 값:

가상 네트워크 TestVNet2

리소스 그룹: TestRG2
이름: TestVNet2
지역: (미국) 미국 서부
IPv4 주소 공간: 10.2.0.0/16
서브넷 1 이름: FrontEnd
서브넷 1 주소 범위: 10.2.0.0/24
서브넷 2 이름: BackEnd
서브넷 2 주소 범위: 10.2.1.0/24

VPN 게이트웨이: VNet2GW

이름: VNet2GW
지역: 미국 서부
게이트웨이 유형: VPN
VPN 유형: 경로 기반
SKU: VpnGw2
세대: 2세대
가상 네트워크: TestVNet2
게이트웨이 서브넷 주소 범위: 10.2.255.0/27
공용 IP 주소 유형: 기본 또는 표준
공용 IP 주소: 새로 만들기
공용 IP 주소 이름: VNet2GWpip
활성-활성 모드 사용: 사용 안 함
BGP 구성: 사용 안 함

2단계: VNet 간 연결 구성

VNet1GW 게이트웨이에서 VNet 간 연결을 VNet1toVNet2라는 VNet2GW에 추가합니다.
다음으로, VNet2GW에서 VNet 간 연결을 VNet2toVNet1이라는 VNet1GW에 추가합니다.

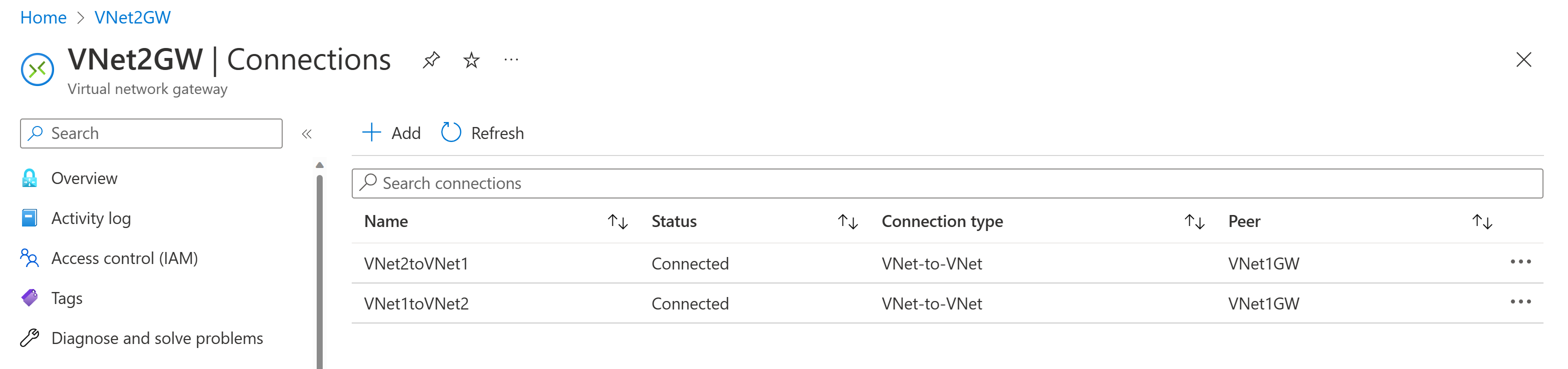

연결을 추가하면 VNet2GW 리소스의 다음 스크린샷에 표시된 대로 VNet 간 연결이 표시됩니다.

3단계: VNet1toVNet2에서 사용자 지정 IPsec/IKE 정책 구성

VNet1toVNet2 연결 리소스에서 구성 페이지로 이동합니다.
IPsec/IKE 정책의 경우 사용자 지정을 선택하여 사용자 지정 정책 옵션을 표시합니다. 해당 키 길이로 암호화 알고리즘을 선택합니다. 이 정책은 VNet1toSite6 연결에 대해 만든 이전 정책과 일치할 필요가 없습니다.

예제 값:
- IKE 1단계: AES128, SHA1, DHGroup14
- IKE 2단계(IPsec): GCMAES128, GCMAES128, PFS2048
- IPsec SA 수명(KB): 102400000
- IPsec SA 수명(초): 14400
- DPD 시간 제한: 45초
페이지 맨 위에서 저장을 선택하여 연결 리소스에 정책 변경 내용을 적용합니다.

4단계: VNet2toVNet1에서 사용자 지정 IPsec/IKE 정책 구성

VNet2toVNet1 연결인 VNet2toVNet1에 동일한 정책을 적용합니다. 그렇지 않으면 정책 불일치로 인해 IPsec/IKE VPN 터널이 연결되지 않습니다.

Important

연결에 IPsec/IKE 정책이 지정되고 나면 Azure VPN Gateway는 해당 특정 연결에 지정된 암호화 알고리즘 및 키 수준으로 된 IPsec/IKE 제안만 보내거나 수락합니다. 두 연결에 대한 IPsec 정책이 같은지 확인합니다. 그러지 않으면 VNet 간 연결이 설정되지 않습니다.

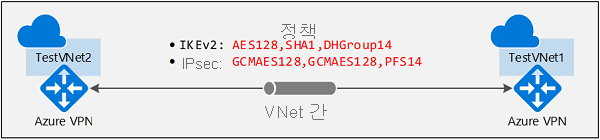

이러한 단계를 완료하면 몇 분 안에 연결이 설정되고, 다음과 같은 네트워크 토폴로지가 구현됩니다.

연결에서 사용자 지정 정책을 제거하려면 다음을 수행합니다.

연결에서 사용자 지정 정책을 제거하려면 연결 리소스로 이동합니다.
구성 페이지에서 Pses/IKE 정책을 사용자 지정에서 기본값으로 변경합니다. 그러면 연결에 대해 이전에 지정된 모든 사용자 지정 정책이 제거되고 이 연결에 대한 기본 IPsec/IKE 설정이 복원됩니다.
저장을 선택하여 사용자 지정 정책을 제거하고 연결에 대한 기본 IPsec/IKE 설정을 복원합니다.

IPsec/IKE 정책 FAQ

질문과 대답을 보려면 VPN Gateway FAQ의 IPsec/IKE 정책 섹션으로 이동합니다.

다음 단계

정책 기반 트래픽 선택기에 대한 자세한 내용은 여러 온-프레미스 정책 기반 VPN 디바이스 연결을 참조하세요.
