Azure Portal에서 지리 맵으로 모니터링
RAN(무선 액세스 네트워크) 인사이트 리소스를 설정하고 나면 RAN 인사이트 지리 맵을 볼 수 있습니다. 지역 맵은 Azure Maps를 사용하여 주요 RAN 메트릭과 함께 RAN 인사이트 리소스에 연결된 모든 액세스 지점의 그래픽 표시를 표시합니다. 액세스 지점의 상태를 나타내며 사이트에 연결된 구성 요소를 볼 수 있습니다.
지역 맵 설정
지역 맵은 모든 액세스 지점과 해당 상태를 보여줌으로써 네트워크에 대한 시각적 이해를 제공합니다.
시작하려면 기존 Azure Maps 리소스가 필요하거나 새 리소스를 만들어야 합니다. 새 Azure Map 리소스를 만들려면 다음을 수행합니다.
- Azure Marketplace로 이동하여 Azure Maps를 검색합니다.
- Azure Map을 선택하고 만들기를 선택하여 새 Azure Map 계정을 만듭니다.
- 기본 사항 탭에서 RAN 인사이트 리소스에 사용된 것과 동일한 구독 및 리소스 그룹을 사용합니다. Azure Map 리소스의 이름을 입력하고, 지역을 선택하고, 기본 가격 책정 모델을 선택합니다.
- Azure Map과 관련된 명목상의 비용이 있습니다. 이 비용은 활성 사용자의 경우 월 $20 정도이지만 사용 빈도에 따라 달라질 수 있습니다.
- 검토 및 만들기 선택
Azure Maps 리소스가 있으면 이제 RAN 인사이트 리소스에서 지역 맵을 보려면 이를 모바일 네트워크 리소스에 연결해야 합니다.
- 기존 모바일 네트워크 리소스로 이동

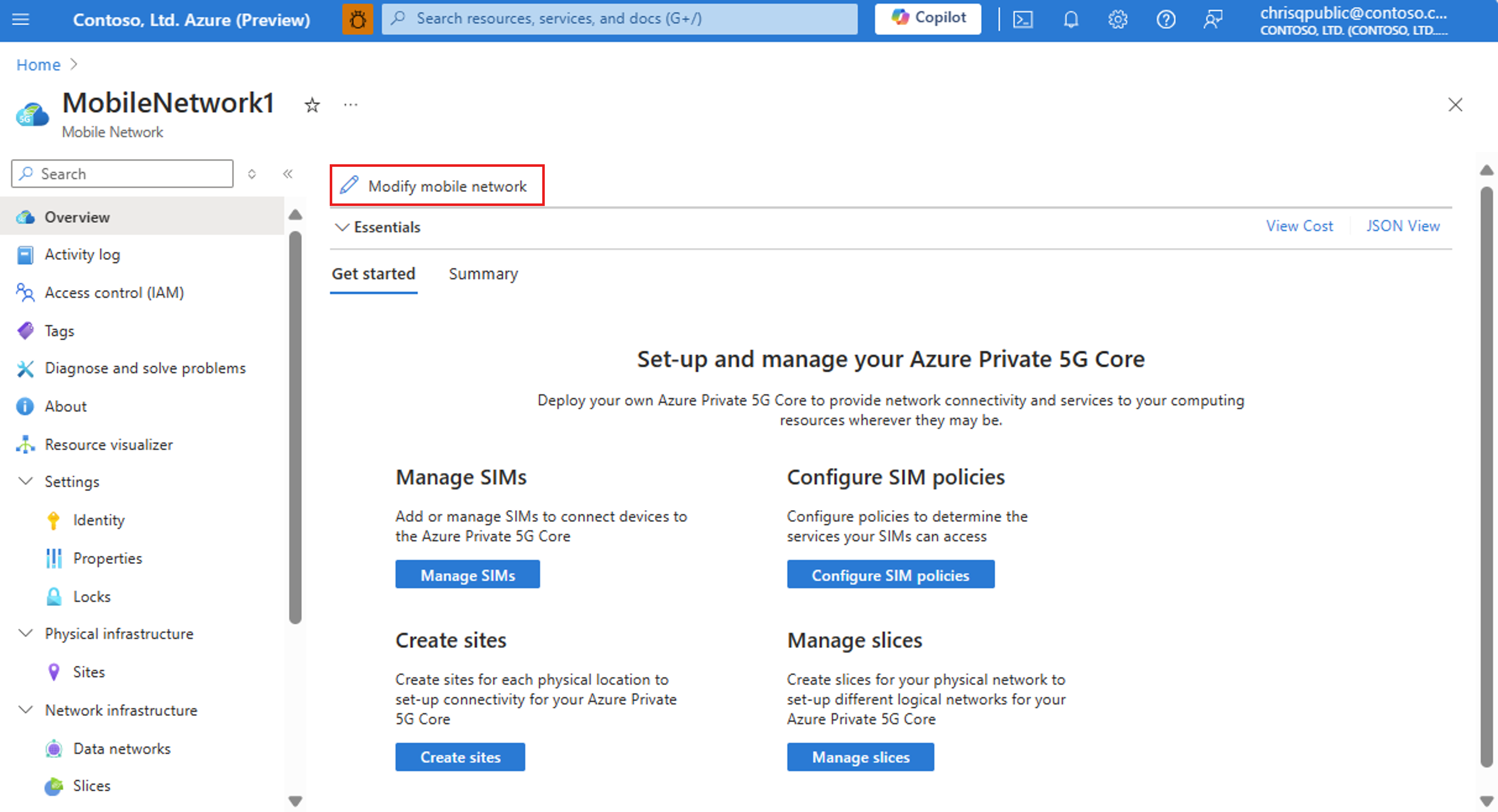

- 모바일 네트워크 리소스의 개요 블레이드에서 모바일 네트워크 수정
을 선택합니다.
- Azure Maps 계정 섹션에서 Azure Map 리소스를 선택합니다. 이 구독과 연결된 Azure Map 리소스만 드롭다운 메뉴에 나타납니다.
- 수정을 선택하고 배포가 완료될 때까지 기다립니다.
- RAN 인사이트 리소스로 이동
- RAN 인사이트 리소스에서 모든 액세스 지점과 해당 위도 및 경도 값을 설정했는지 확인합니다. 액세스 지점 리소스를 선택하고 수정 단추를 눌러 값을 수정할 수 있습니다.
- RAN 인사이트 리소스 개요 페이지로 이동하여 지역 맵 탭을 선택합니다. 이제 액세스 지점이 포함된 맵을 볼 수 있습니다.
지리 맵을 사용하여 액세스 지점 시각화

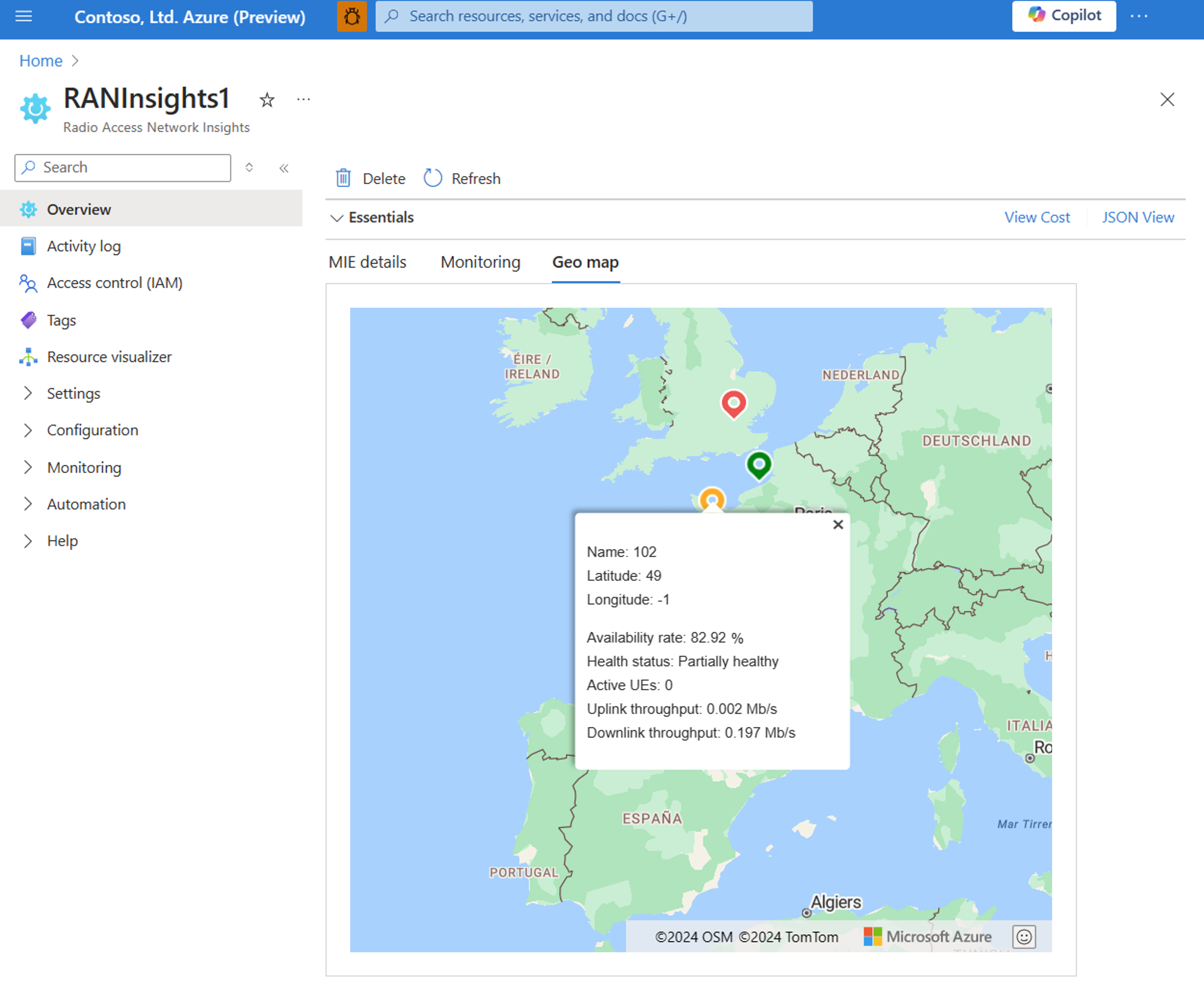

액세스 지점 위에 마우스를 올리면 이름, 위도 및 경도, 가용성 비율, 활성 UE 수, 업링크/다운링크 처리량 값과 같은 추가 정보를 볼 수 있습니다.

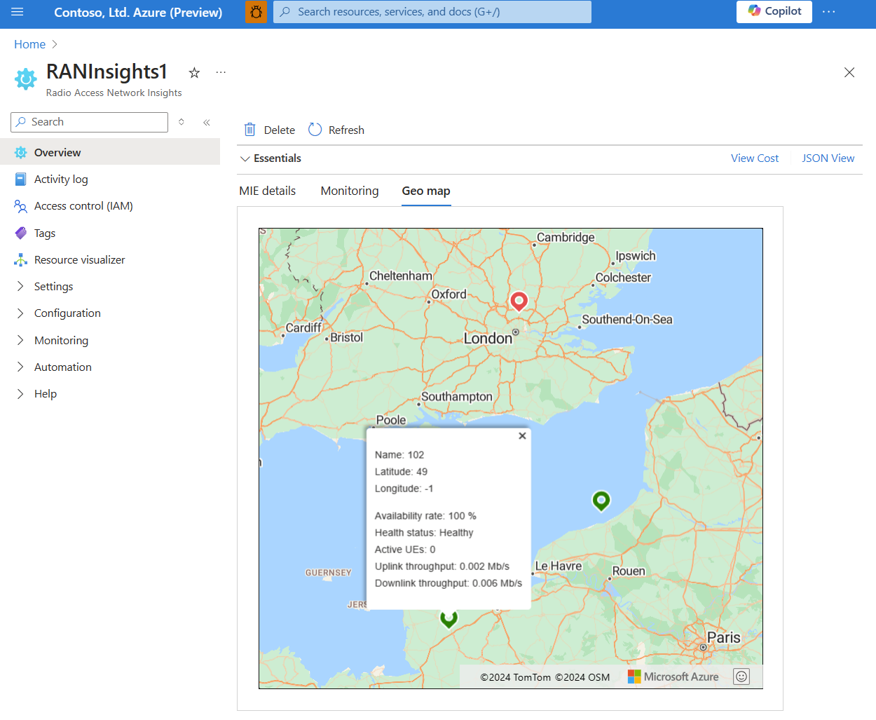

상태는 마지막 샘플링 기간 동안 액세스 지점을 사용할 수 있었던 시간의 백분율인 가용성 비율 메트릭을 기반으로 합니다. 메트릭이 100%이면 녹색, 0%이면 빨간색, 0~100% 사이이면 주황색을 나타냅니다. RAN 공급업체가 이 메트릭을 지원하지 않는 경우 액세스 지점은 지리 맵에서 빨간색으로 표시됩니다. 액세스 지점이 네트워크에서 제거되거나 데이터를 수신하지 못하는 경우 지리 맵에 빨간색으로 표시됩니다.
표시된 모든 메트릭은 현재 값을 기반으로 합니다. 기록 데이터에 액세스하려면 RAN 인사이트 개요 페이지 모니터링 탭 또는 메트릭 페이지를 참조하세요.
