ExpressRoute Direct 서킷에 대한 트래픽률 제한

트래픽률 제한은 ExpressRoute Direct 서킷을 통해 온-프레미스 네트워크와 Azure 간의 트래픽 볼륨을 조절할 수 있는 기능입니다. 이 기능은 ExpressRoute 서킷의 프라이빗 또는 Microsoft 피어링을 트래버스하는 트래픽에 적용됩니다. 이 기능은 서킷에 포트 대역폭을 균등하게 분산하고, 네트워크 안정성을 보장하며, 네트워크 정체를 피하는 데 도움이 됩니다. 이 게시물에서는 ExpressRoute Direct 서킷에 대한 트래픽률 제한을 사용하도록 설정하는 단계를 간략하게 설명합니다.

필수 조건

ExpressRoute Direct 서킷에 트래픽률 제한을 사용하도록 설정하기 전에 다음 필수 조건을 충족해야 합니다.

  • Azure 구독: ExpressRoute Direct 서킷을 구성하는 데 필요한 권한이 있는 활성 Azure 구독이 필요합니다.
  • ExpressRoute Direct 링크: 온-프레미스 네트워크와 Azure 간에 ExpressRoute Direct 링크를 설정해야 합니다.
  • 정보: ExpressRoute를 비롯한 Azure 네트워킹 개념을 포괄적으로 이해하는 것이 좋습니다.

속도 제한 사용

새 ExpressRoute Direct 서킷의 경우

ExpressRoute Direct 서킷에 대한 트래픽률 제한은 서킷을 만드는 동안 사용하도록 설정할 수 있습니다.

  1. Azure 포털에 로그인합니다.

  2. 왼쪽 창에서 + 리소스 만들기를 선택한 다음, ExpressRoute를 검색하여 선택합니다.

  3. 만들기를 선택하여 새 ExpressRoute Direct 서킷 만들기를 시작합니다.

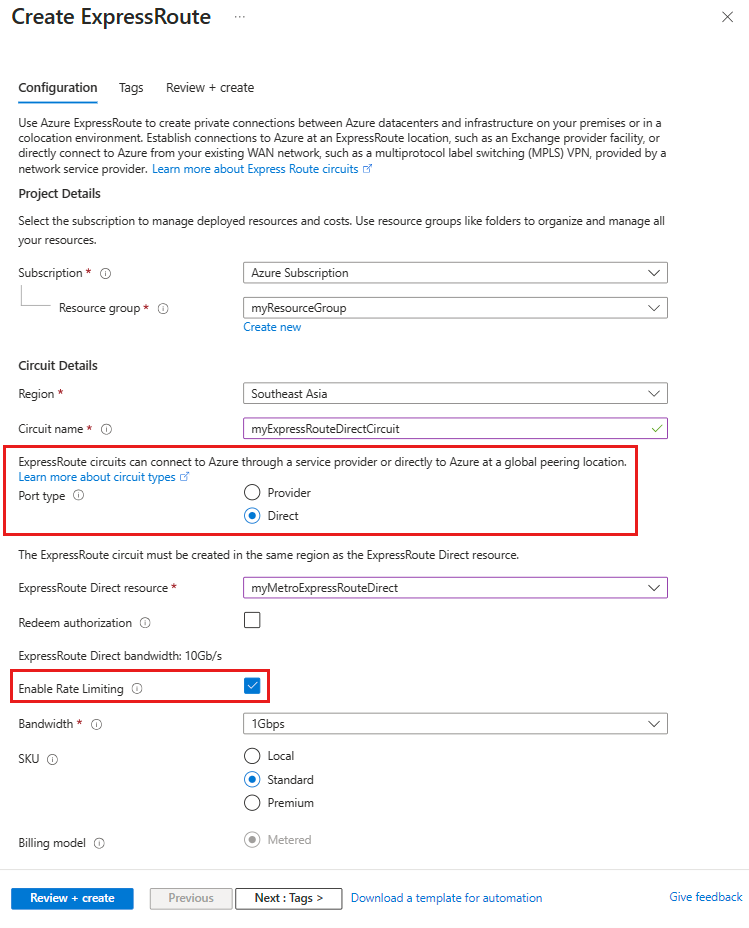

  4. ExpressRoute Direct 서킷에 필요한 세부 정보를 입력합니다. 포트 유형에 대해 직접을 선택하고 트래픽률 제한 사용 상자를 선택하는 것이 중요합니다. 다음 다이어그램에서는 ExpressRoute Direct 서킷에 대한 트래픽률 제한을 사용하도록 설정하기 위한 구성 페이지의 시각적 표현을 제공합니다.

    트래픽률 제한 설정을 보여 주는 새 ExpressRoute Direct 서킷에 대한 구성 페이지의 스크린샷.

  5. 검토 + 만들기를 선택한 다음, 만들기를 선택하여 트래픽률 제한을 사용하도록 설정한 ExpressRoute Direct 서킷 만들기를 완료합니다.

기존 ExpressRoute Direct 회로

기존 ExpressRoute Direct 서킷에 대한 트래픽률 제한을 사용하도록 설정하려면 다음 단계를 완료합니다.

  1. Azure Portal에 로그인한 다음, 트래픽률 제한을 구성하려는 ExpressRoute Direct 서킷으로 이동합니다.

  2. 왼쪽 창의 설정에서 구성을 선택합니다.

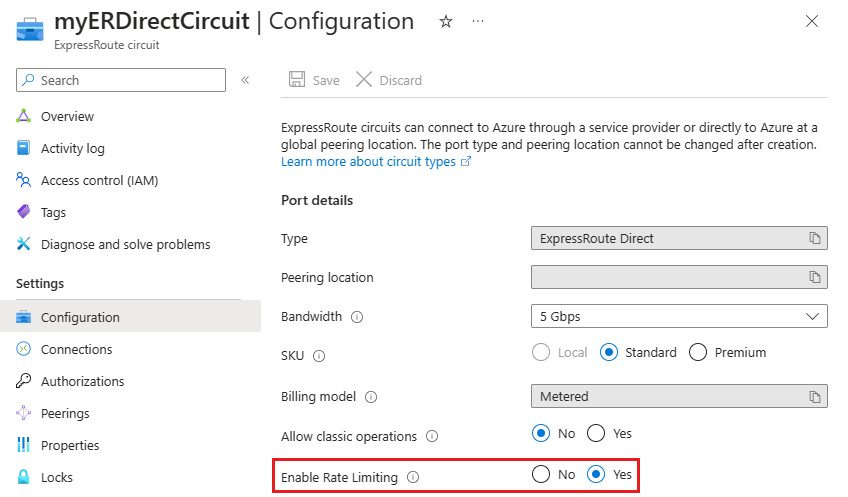

  3. 속도 제한 사용에 대해 를 선택합니다. 다음 다이어그램에서는 ExpressRoute Direct 회로에 대한 속도 제한을 사용하도록 설정하기 위한 구성 페이지를 보여 줍니다.

    트래픽률 제한 사용 설정이 예로 설정된 것을 보여 주는 ExpressRoute Direct 서킷에 대한 구성 페이지의 스크린샷.

  4. 마지막으로 페이지 위쪽에 있는 저장 버튼을 선택하여 변경 내용을 적용합니다.

속도 제한 사용 안 함

기존 ExpressRoute Direct 서킷에 대한 트래픽률 제한을 사용하지 않도록 설정하려면 다음 단계를 완료합니다.

  1. Azure Portal 링크를 사용하여 Azure Portal에 로그인한 다음, 속도 제한을 구성하려는 ExpressRoute Direct 회로로 이동합니다.

  2. 왼쪽 창의 설정에서 구성을 선택합니다.

  3. 속도 제한 사용에 대해 아니요를 선택합니다. 다음 다이어그램에서는 ExpressRoute Direct 회로에 대한 속도 제한을 사용하지 않도록 설정하기 위한 구성 페이지를 보여 줍니다.

    트래픽률 제한 사용 설정이 아니요로 설정된 것을 보여 주는 ExpressRoute Direct 서킷에 대한 구성 페이지의 스크린샷.

  4. 마지막으로 페이지 위쪽에 있는 저장 버튼을 선택하여 변경 내용을 적용합니다.

자주 묻는 질문

  • ExpressRoute Direct 회로에서 속도 제한의 이점은 무엇인가요?

    속도 제한을 사용하면 ExpressRoute Direct 회로에 대한 데이터 전송 속도를 관리하고 제한하여 네트워크 성능 및 비용을 최적화할 수 있습니다.

  • 속도 제한은 어떻게 적용하나요?

    속도 제한은 고객 에지 라우터에 연결하는 Microsoft 에지 라우터의 Microsoft 및 프라이빗 피어링 하위 인터페이스에 적용됩니다.

  • 속도 제한은 회로 성능에 어떤 영향을 주나요?

    ExpressRoute 회로에는 Microsoft 에지 라우터와 CE(고객 에지) 라우터 간에 두 개의 연결 링크가 있습니다. 예를 들어 회로 대역폭이 1Gbps로 설정되어 있고 두 링크에서 트래픽을 균등하게 분산하는 경우 최대 2*1(즉, 2Gbps)에 도달할 수 있습니다. 그러나 권장되는 방법은 아니며 고가용성을 위해서만 추가 대역폭을 사용하는 것이 좋습니다. 프라이빗 또는 Microsoft 피어링에 대해 구성된 대역폭을 20% 이상 초과하는 경우 속도 제한을 사용하면 처리량이 구성된 대역폭으로 낮아집니다.

  • ExpressRoute Direct 포트 회로의 속도 제한 상태를 확인하려면 어떻게 해야 하나요?

    Azure Portal의 ExpressRoute Direct 포트 '서킷' 창에 트래픽률 제한 상태와 함께 ExpressRoute Direct 포트를 통해 구성된 모든 서킷이 표시됩니다. 예제는 다음 스크린샷을 참조하세요.

    ExpressRoute Direct 리소스의 트래픽률 제한 상태 스크린샷.

  • 트래픽이 속도 제한 기능의 영향을 받는지 여부를 어떻게 모니터링할 수 있나요?

    트래픽을 모니터링하려면 다음 단계를 수행합니다.

    1. Azure Portal로 이동하여 확인하려는 ExpressRoute 회로를 선택합니다.

    2. 회로의 왼쪽 메뉴 창에 있는 모니터링 아래에서 메트릭을 선택합니다.

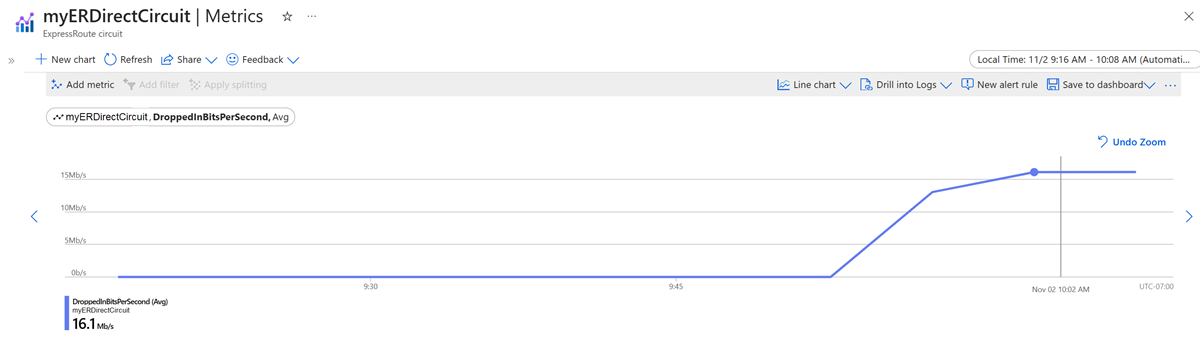

    3. 드롭다운의 회로 QoS에서 DropedInBitsPerSecond를 선택합니다. 그런 다음, 메트릭 추가를 선택하고 DroppedOutBitsPerSecond를 선택합니다. 이제 수신 및 송신에 대해 삭제된 트래픽에 대한 차트 메트릭이 표시됩니다.

    ExpressRoute Direct 회로에 대한 초당 드롭 비트 메트릭의 스크린샷.

  • 회로 대역폭을 변경하려면 어떻게 해야 하나요?

    회로 대역폭을 변경하려면 다음 단계를 수행합니다.

    1. Azure Portal로 이동하여 수정하려는 ExpressRoute 회로를 선택합니다.

    2. 회로의 왼쪽 메뉴 창에 있는 설정 아래에서 구성을 선택합니다.

    3. 대역폭 아래에서 회로에 대해 설정할 새 대역폭 값을 선택합니다. 직접 포트의 최대 용량까지만 대역폭을 늘릴 수 있습니다.

    4. 페이지 위쪽에 있는 저장 단추를 선택하여 변경 내용을 적용합니다. 회로의 속도 제한을 사용하도록 설정하면 자동으로 새 대역폭 값으로 조정됩니다.

  • 회로 대역폭을 늘리면 회로를 통한 트래픽 흐름에 어떤 영향을 주나요?

    서킷 대역폭을 늘리면 서킷을 통한 트래픽 흐름에 영향을 주지 않습니다. 대역폭 증가는 원활하게 진행되며 서킷 대역폭 업그레이드는 몇 분 안에 반영됩니다. 대역폭 증가는 되돌릴 수 없다는 점에 유의해야 합니다.

  • ExpressRoute Direct 포트를 통해 구성된 특정 회로에 대해 속도 제한을 사용하거나 사용하지 않도록 설정할 수 있나요?

    예, 특정 회로에 대한 속도 제한을 사용하거나 사용하지 않도록 설정할 수 있습니다.

  • 이 기능을 소버린 클라우드에서 사용할 수 있나요?

    아니요, 이 기능은 퍼블릭 클라우드에서만 사용할 수 있습니다.
