자습서: Azure Stack Edge Pro FPGA 연결, 설정 및 활성화
중요하다
Azure Stack Edge Pro FPGA 디바이스는 2024년 2월에 수명이 종료되었습니다.
이 자습서에서는 로컬 웹 UI를 사용하여 Azure Stack Edge Pro FPGA 디바이스에 연결, 설정 및 활성화하는 방법을 설명합니다.
설치 및 활성화 프로세스를 완료하는 데 약 20분이 걸릴 수 있습니다.
이 자습서에서는 다음 방법을 알아봅니다.
- 물리적 디바이스에 연결
- 물리적 디바이스 설정 및 활성화
필수 구성 요소
Azure Stack Edge Pro FPGA 디바이스를 구성하고 설정하기 전에 다음을 확인합니다.
- Azure Stack Edge Pro FPGA를에 설치하기에서 자세히 설명된 대로 물리적 디바이스를 설치했습니다.
- Azure Stack Edge Pro FPGA 디바이스를 관리하기 위해 만든 Azure Stack Edge 서비스의 활성화 키가 있습니다. 자세한 내용은 Azure Stack Edge Pro FPGA배포 준비로 이동합니다.
로컬 웹 UI 설정에 연결
고정 IP 주소가 192.168.100.5이고 서브넷이 255.255.255.0인 Azure Stack Edge Pro FPGA 디바이스에 연결하도록 컴퓨터에서 이더넷 어댑터를 구성합니다.
디바이스의 PORT 1에 컴퓨터를 연결합니다. 다음 그림을 사용하여 디바이스에서 포트 1을 식별합니다.
케이블 디바이스의 백플레인
브라우저 창을 열고
https://192.168.100.10디바이스의 로컬 웹 UI에 액세스합니다.

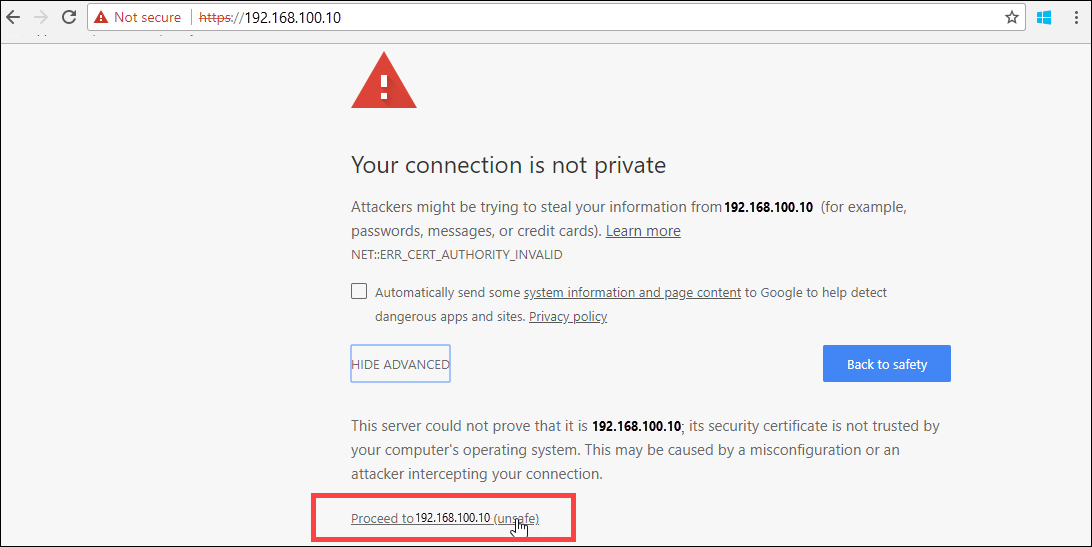

이 작업은 디바이스를 켠 후 몇 분 정도 걸릴 수 있습니다.웹 사이트의 보안 인증서에 문제가 있음을 나타내는 오류 또는 경고가 표시됩니다.
이 웹 페이지로 계속하기 선택합니다.
이러한 단계는 사용 중인 브라우저에 따라 달라질 수 있습니다.디바이스의 웹 UI에 로그인합니다. 기본 암호는 Password1.

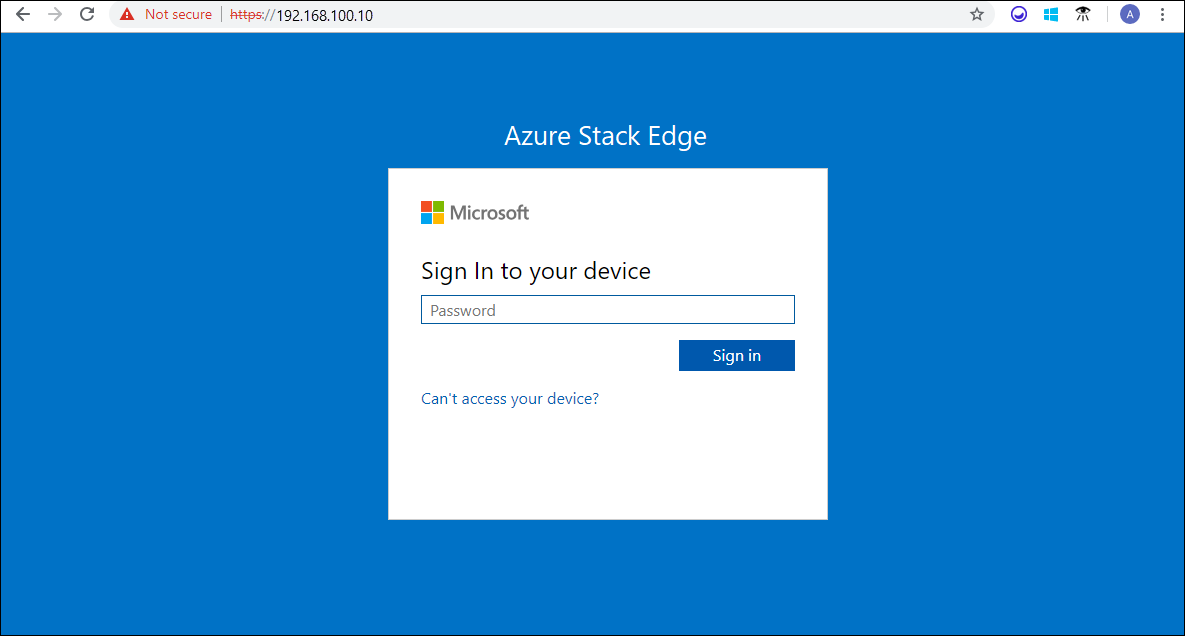

Azure Stack Edge Pro FPGA 디바이스 로그인 페이지
프롬프트에서 디바이스 관리자 암호를 변경합니다.
새 암호는 8자에서 16자 사이여야 합니다. 대문자, 소문자, 숫자 및 특수 문자의 세 문자를 포함해야 합니다.
이제 디바이스의 대시보드에 있습니다.
물리적 디바이스 설정 및 활성화
대시보드에는 물리적 디바이스를 구성하고 Azure Stack Edge 서비스에 등록하는 데 필요한 다양한 설정이 표시됩니다. 디바이스 이름, 네트워크 설정, 웹 프록시 설정및 시간 설정 선택 사항입니다. 유일한 필수 설정은 클라우드 설정.

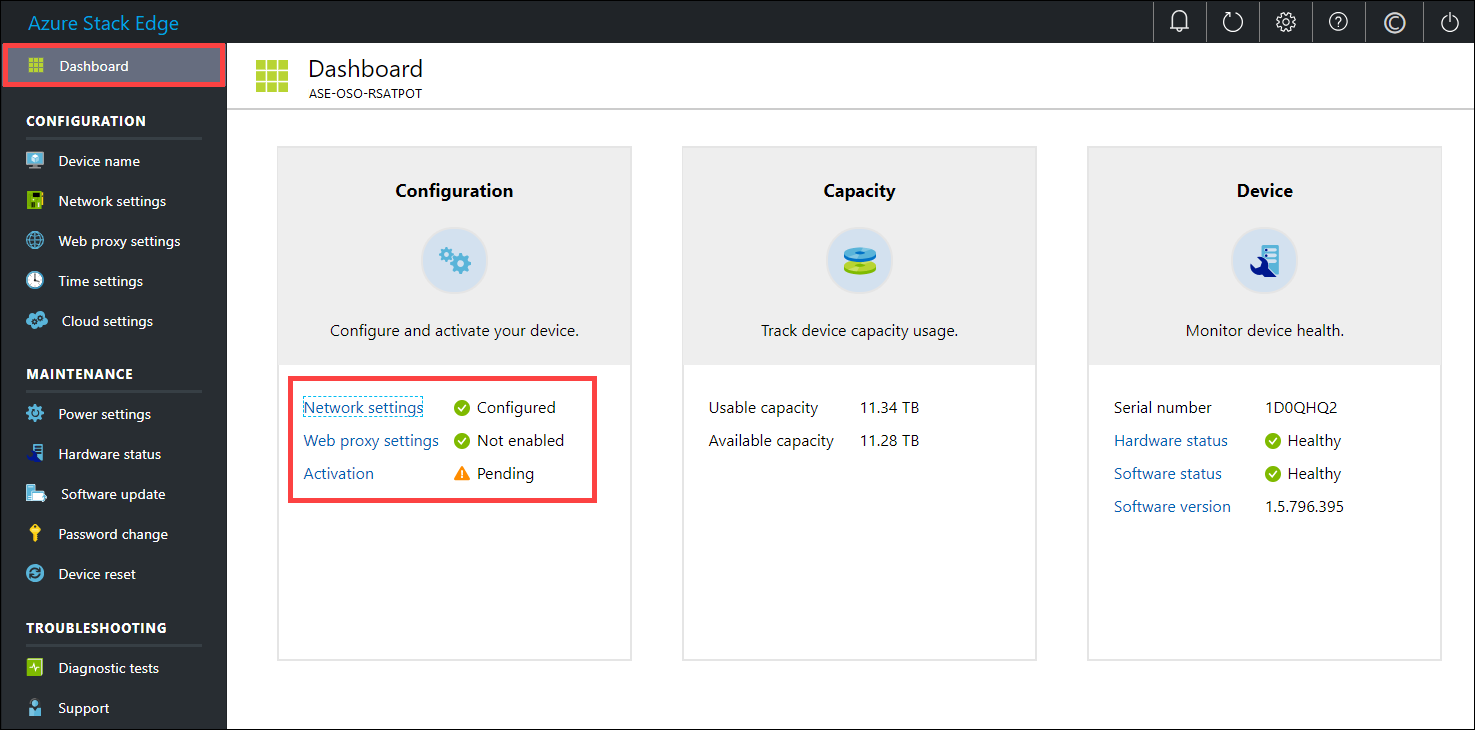

로컬 웹 UI "대시보드" 페이지

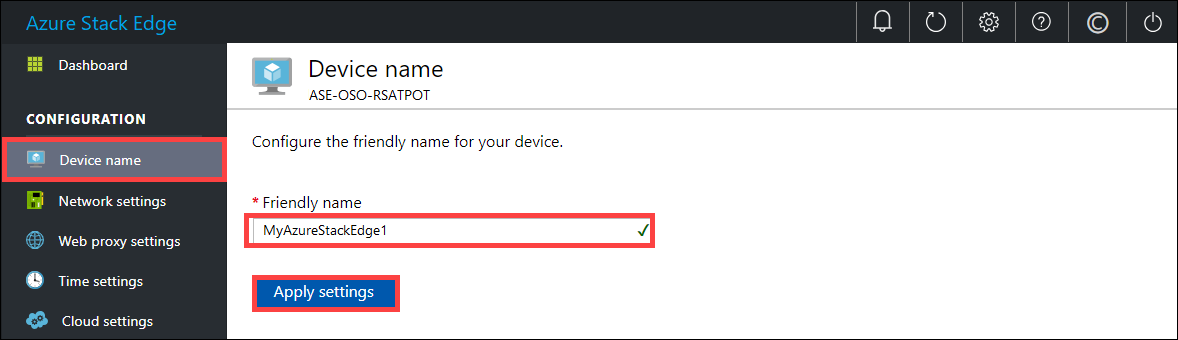

왼쪽 창에서 디바이스 이름을 선택한 다음, 기기에 친근한 이름을 입력하십시오.
친숙한 이름은 1~15자여야 하며 문자, 숫자 및 하이픈이 있어야 합니다.로컬 웹 UI "디바이스 이름" 페이지
(선택 사항) 왼쪽 창에서 네트워크 설정 선택한 다음 설정을 구성합니다.

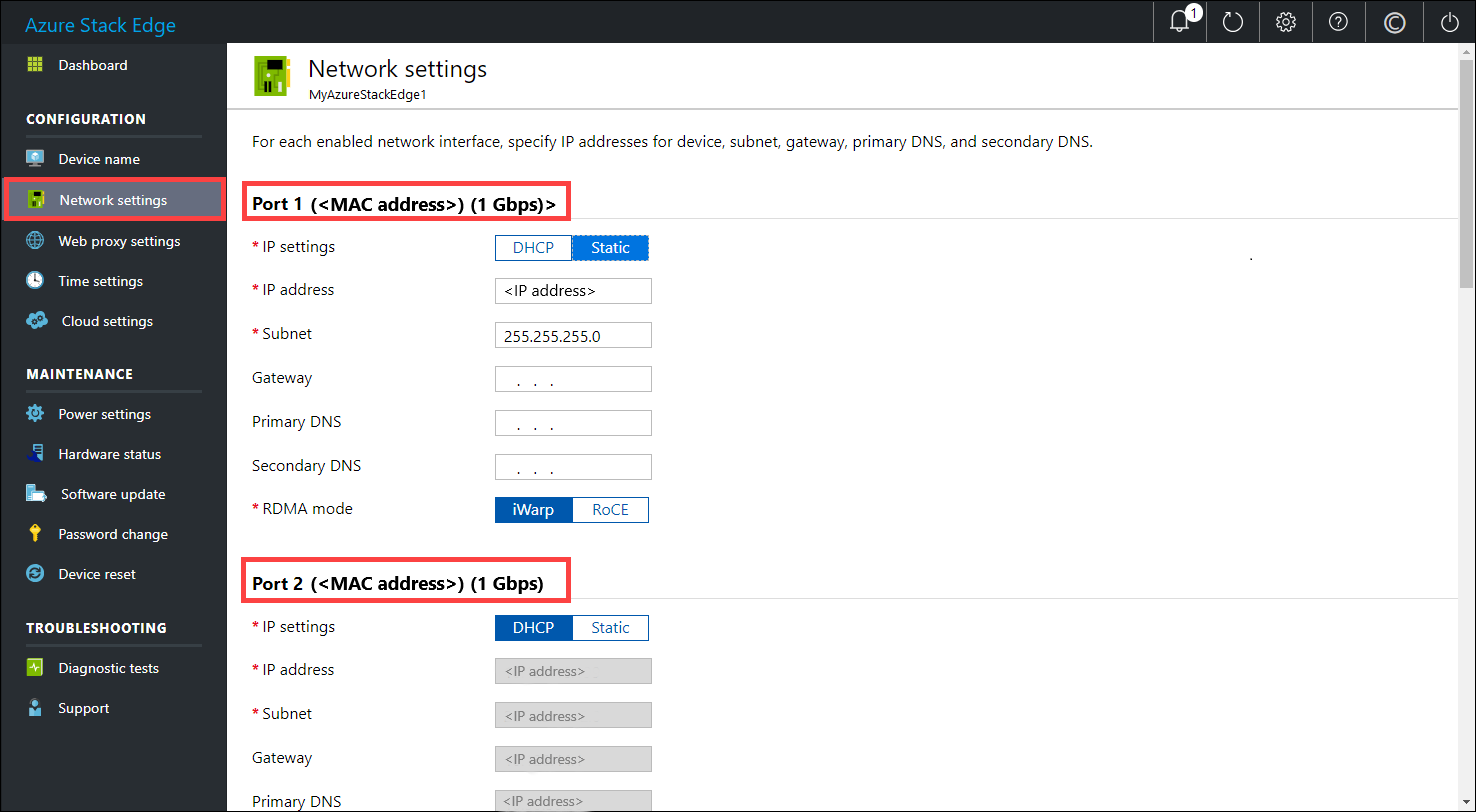

물리적 디바이스에는 6개의 네트워크 인터페이스가 있습니다. 포트 1 및 포트 2는 1Gbps 네트워크 인터페이스입니다. 포트 3, 포트 4, 포트 5 및 포트 6은 모두 10Gbps 네트워크 인터페이스로 사용할 수 있는 25Gbps 네트워크 인터페이스입니다. PORT 1은 관리 전용 포트로 자동으로 구성되고 포트 2에서 포트 6까지는 모두 데이터 포트입니다. 네트워크 설정 페이지는 아래와 같습니다.로컬 웹 UI "네트워크 설정" 페이지
네트워크 설정을 구성할 때 다음 사항에 유의하세요.
사용자 환경에서 DHCP를 사용하도록 설정하면 네트워크 인터페이스가 자동으로 구성됩니다. IP 주소, 서브넷, 게이트웨이 및 DNS가 자동으로 할당됩니다.
DHCP를 사용하도록 설정하지 않은 경우 필요한 경우 정적 IP를 할당할 수 있습니다.
네트워크 인터페이스를 IPv4로 구성할 수 있습니다.
메모
디바이스에 연결할 다른 IP 주소가 없는 한 네트워크 인터페이스의 로컬 IP 주소를 정적에서 DHCP로 전환하지 않는 것이 좋습니다. 하나의 네트워크 인터페이스를 사용하고 DHCP로 전환하는 경우 DHCP 주소를 확인할 방법이 없습니다. DHCP 주소로 변경하려면 디바이스가 서비스에 등록될 때까지 기다린 다음 변경합니다. 그런 다음 서비스에 대한 Azure Portal에서 디바이스 속성에 있는 모든 어댑터의 IP를 볼 수 있습니다.
(선택 사항) 왼쪽 창에서 웹 프록시 설정을 선택한 다음, 웹 프록시 서버를 구성합니다. 웹 프록시 구성은 선택 사항이지만 웹 프록시를 사용하는 경우 이 페이지에서만 구성할 수 있습니다.

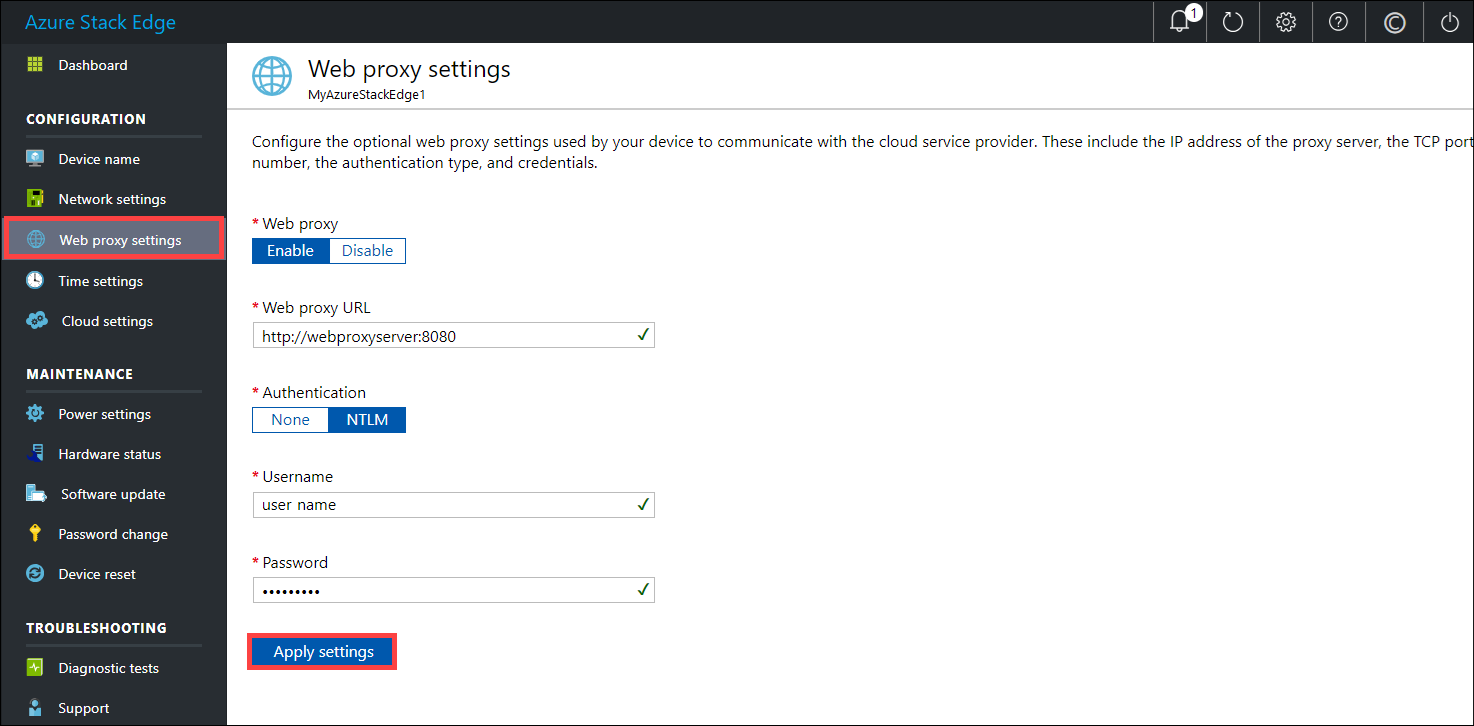

로컬 웹 UI "웹 프록시 설정" 페이지
웹 프록시 설정 페이지에서 다음을 수행합니다.
a. 웹 프록시 URL 상자에 URL을
http://host-IP address or FQDN:Port number형식으로 입력합니다. HTTPS URL은 지원되지 않습니다.b. 인증에서 없음 또는 NTLM을 선택합니다. 컴퓨팅을 사용하도록 설정하고 Azure Stack Edge Pro FPGA 디바이스에서 IoT Edge 모듈을 사용하는 경우 웹 프록시 인증을 None설정하는 것이 좋습니다. NTLM 지원되지 않습니다.
c. 인증을 사용하는 경우 사용자 이름과 암호를 입력합니다.
d. 구성된 웹 프록시 설정의 유효성을 검사하고 적용하려면 설정적용을 선택합니다.
메모
PAC(프록시 자동 구성) 파일은 지원되지 않습니다. PAC 파일은 웹 브라우저 및 다른 사용자 에이전트가 지정된 URL을 가져오기 위한 적절한 프록시 서버(액세스 방법)를 자동으로 선택하는 방법을 정의합니다. 프록시의 인증서를 신뢰할 수 없으므로 모든 트래픽을 가로채고 읽으려는 프록시(그런 다음 자체 인증을 사용하여 모든 항목에 다시 서명)는 호환되지 않습니다. 일반적으로 투명한 프록시는 Azure Stack Edge Pro FPGA에서 잘 작동합니다.
(선택 사항) 왼쪽 창에서 시간 설정선택한 다음, 디바이스에 대한 표준 시간대 및 기본 및 보조 NTP 서버를 구성합니다.
디바이스가 클라우드 서비스 공급자와 인증할 수 있도록 시간을 동기화해야 하기 때문에 NTP 서버가 필요합니다.시간 설정 페이지에서 다음을 수행합니다.
표준 시간대 드롭다운 목록에서 디바이스가 배포되는 지리적 위치에 해당하는 표준 시간대를 선택합니다. 디바이스의 기본 표준 시간대는 PST입니다. 디바이스는 예약된 모든 작업에 이 표준 시간대를 사용합니다.
기본 NTP 서버 상자에 디바이스의 주 서버를 입력하거나 time.windows.com 기본값을 적용합니다.
네트워크에서 NTP 트래픽이 데이터 센터에서 인터넷으로 전달되도록 허용해야 합니다.필요에 따라 보조 NTP 서버 상자에 디바이스에 대한 보조 서버를 입력합니다.
구성된 시간 설정의 유효성을 검사하고 적용하려면 설정 적용 선택합니다.

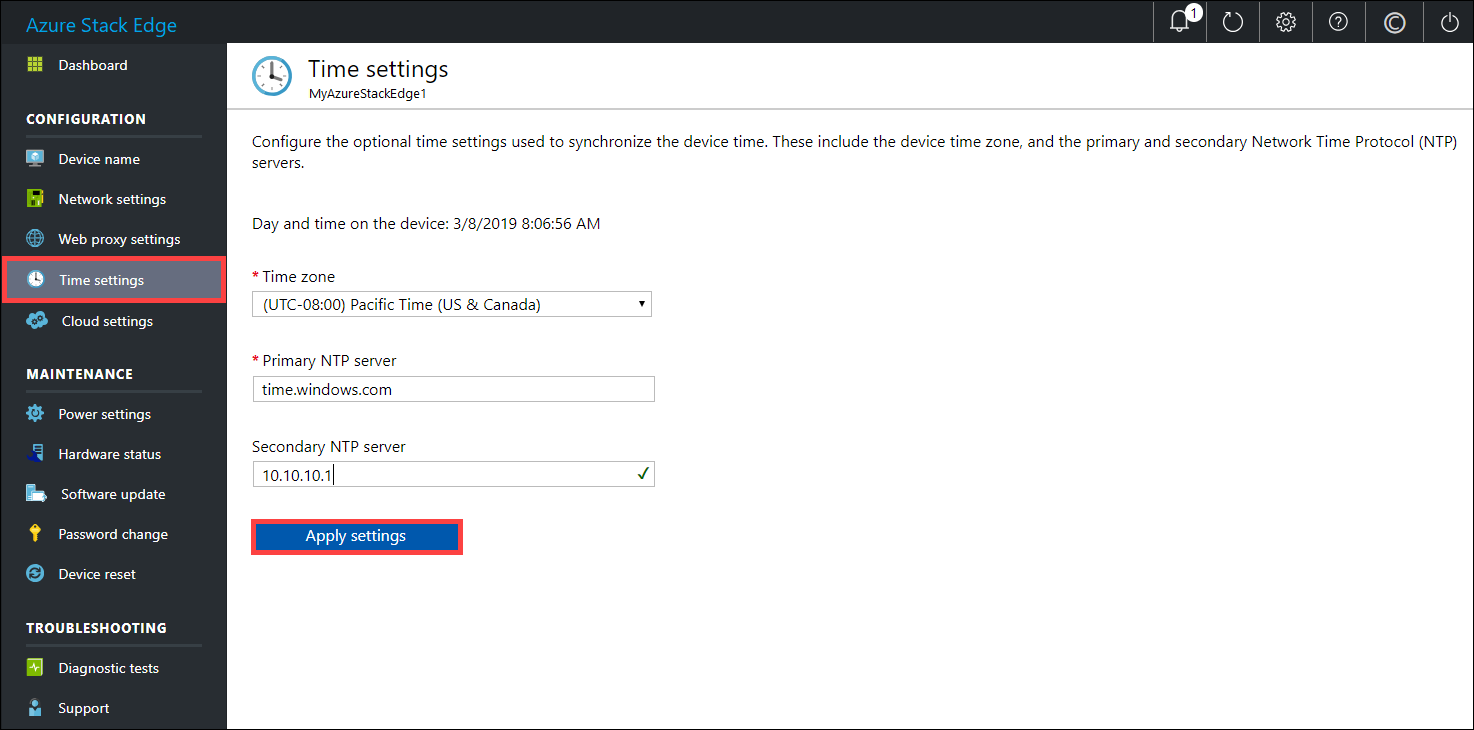

로컬 웹 UI "시간 설정" 페이지
(선택 사항) 왼쪽 창에서 스토리지 설정 선택하여 디바이스에서 스토리지 복원력을 구성합니다. 이 기능은 현재 미리 보기로 제공됩니다. 기본적으로 디바이스의 스토리지는 복원력이 없으며 디바이스에서 데이터 디스크가 실패하면 데이터가 손실됩니다. 복원력 옵션을 사용하도록 설정하면 디바이스의 스토리지가 다시 구성되고 디바이스는 데이터 손실 없이 한 데이터 디스크의 오류를 견딜 수 있습니다. 스토리지를 복원력으로 구성하면 디바이스의 사용 가능한 용량이 줄어듭니다.
중요하다
복원력은 디바이스를 활성화하기 전에만 구성할 수 있습니다.

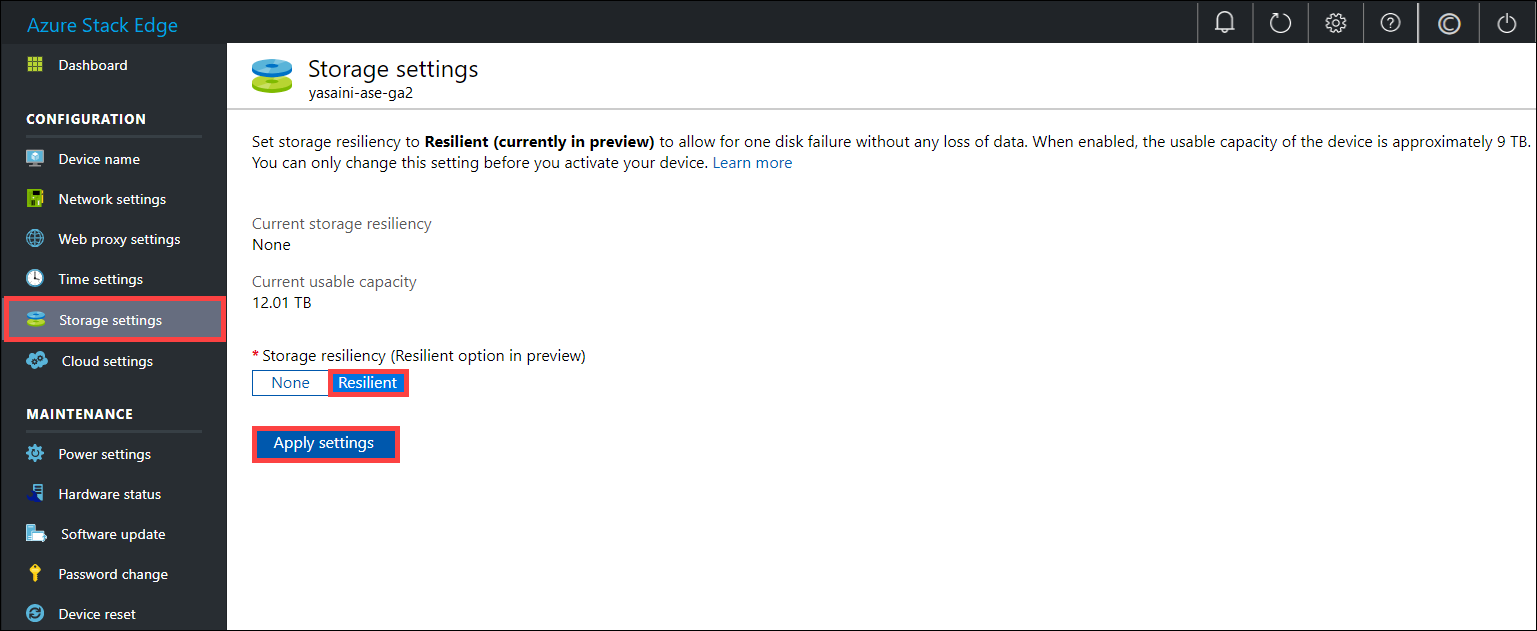

로컬 웹 UI "스토리지 설정" 페이지
왼쪽 창에서 클라우드 설정을 선택한 다음, Azure Portal에서 Azure Stack Edge 서비스를 사용하여 디바이스를 활성화합니다.
활성화 키 상자에 Azure Stack Edge Pro FPGA용 활성화 키를 입력합니다. 이 키는 '활성화 키 가져오기' 에서 받은 것입니다.
선택 후적용합니다.

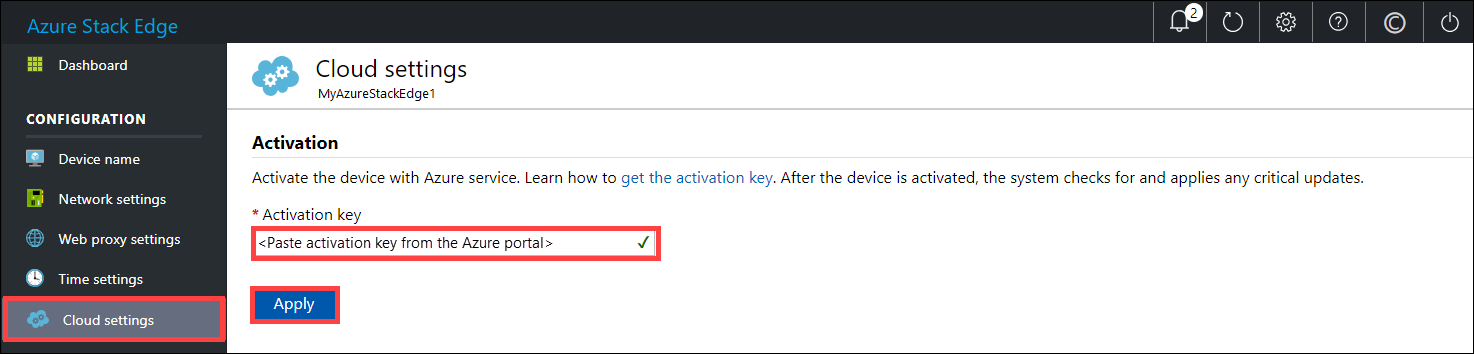

로컬 웹 UI "클라우드 설정" 페이지
먼저 디바이스가 활성화됩니다. 그런 다음 디바이스에서 중요한 업데이트를 검색하고 사용 가능한 경우 업데이트가 자동으로 적용됩니다. 해당 내용에 대한 알림이 표시됩니다.
대화 상자에는 안전한 위치에 복사하여 저장해야 하는 복구 키도 있습니다. 이 키는 디바이스가 부팅할 수 없는 경우 데이터를 복구하는 데 사용됩니다.

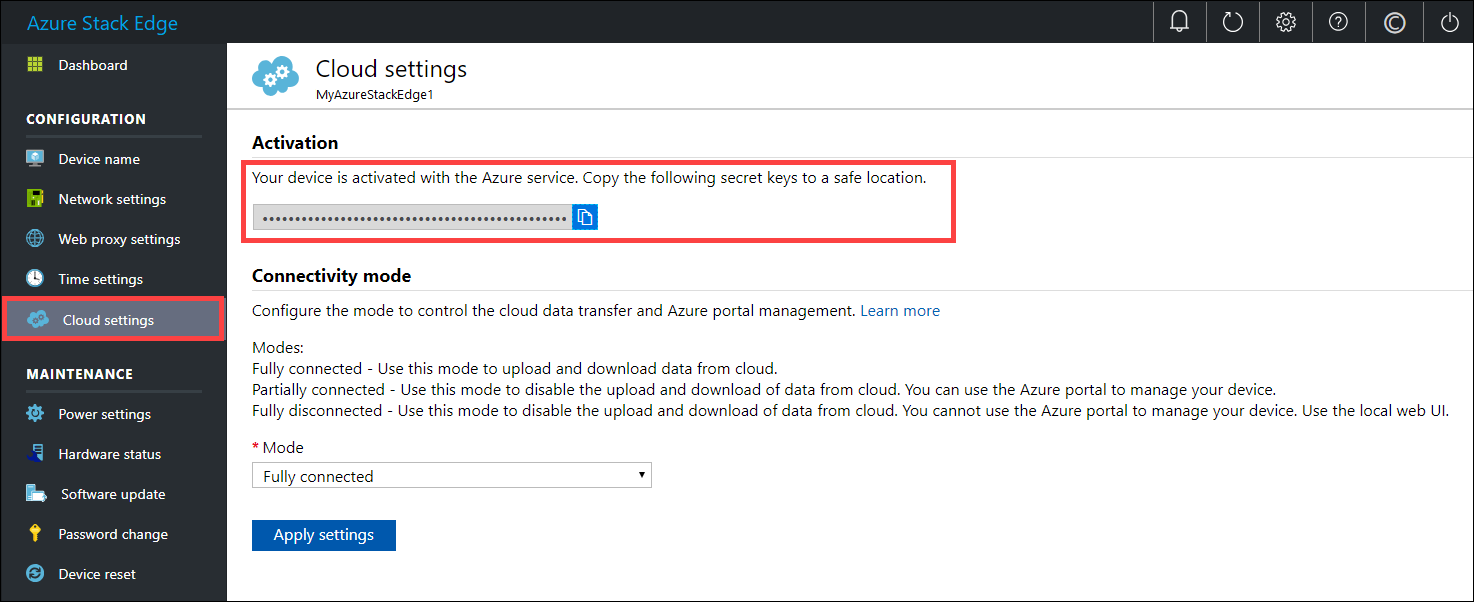

업데이트가 성공적으로 완료된 후 몇 분 정도 기다려야 할 수 있습니다. 디바이스가 성공적으로 활성화되었음을 나타내도록 페이지가 업데이트됩니다.
디바이스 설정이 완료되었습니다. 이제 디바이스에 공유를 추가할 수 있습니다.
다음 단계
이 자습서에서는 다음 방법을 알아보았습니다.
- 물리적 디바이스에 연결
- 물리적 디바이스 설정 및 활성화
Azure Stack Edge Pro FPGA 디바이스를 사용하여 데이터를 전송하는 방법을 알아보려면 다음을 참조하세요.
Azure Stack Edge Pro FPGA사용하여 데이터를 전송합니다.
