온-프레미스 VMware HCX 커넥터 구성

  • 아티클

VMware HCX 추가 기능을 설치하면 Azure VMware Solution 프라이빗 클라우드에 대해 온-프레미스 VMware HCX 커넥터를 구성합니다.

이 문서에서는 다음 방법을 알아봅니다.

  • 온-프레미스 VMware HCX Connector를 Azure VMware > Solution HCX Cloud Manager와 페어링
  • 네트워크 프로필, 컴퓨팅 프로필 및 서비스 메시 구성
  • 어플라이언스 상태를 확인하고 마이그레이션이 가능한지 유효성 검사

이러한 단계를 완료하면 VM(가상 머신) 만들기 및 마이그레이션을 위한 프로덕션 준비가 완료된 환경을 갖추게 됩니다.

필수 조건

  • VMware HCX 커넥터를 설치합니다.

  • VMware HCX Enterprise는 추가 비용 없이 Azure VMware Solution에서 사용 및 지원됩니다. HCX Enterprise는 모든 새 HCX 추가 기능 요청에 대해 자동으로 설치되며, 기존 HCX Advanced 고객은 Azure Portal을 사용하여 HCX Enterprise로 업그레이드할 수 있습니다.

  • VMware HCX MON을 사용하려는 경우 다음이 있는지 확인합니다.

    • HCX 네트워크 확장용 온 프레미스 VMware NSX 또는 vDS(vSphere 분산 스위치)(vSphere 표준 스위치는 지원되지 않음).

    • 하나 이상의 활성 확대 네트워크 세그먼트.

  • VMware 소프트웨어 버전 요구 사항을 충족합니다.

  • 온-프레미스 vSphere 환경(원본 환경)에서 최소 요구 사항을 충족합니다.

  • Azure ExpressRoute Global Reach는 온-프레미스 및 Azure VMware Solution 프라이빗 클라우드 ExpressRoute 회로 간에 구성됩니다.

  • 필요한 모든 포트는 온-프레미스 구성 요소 및 Azure VMware Solution 프라이빗 간의 통신을 위해 열려 있습니다.

  • VMware HCX 네트워크 세그먼트를 정의합니다. VMware HCX에 대한 주요 사용 사례는 워크로드 마이그레이션 및 재해 복구입니다.

  • HCX 사용 방법은 VMware HCX 문서를 검토하세요.

사이트 페어링 추가

데이터 센터에서 Azure VMware Solution의 VMware HCX Cloud Manager를 VMware HCX Connector와 연결하거나 페어링합니다.

Important

Azure VMware Solution 제한에 따라 단일 HCX 관리자 시스템은 인바운드 및 아웃바운드 사이트 페어링을 포함하여 최대 25개의 사이트 쌍과 10개의 서비스 메시를 가질 수 있습니다.

  1. 온-프레미스 vCenter Server에 로그인하고 홈에서 HCX를 선택합니다.

  2. 인프라에서 사이트 페어링을 선택하고 원격 사이트에 연결 옵션(화면 가운데)을 선택합니다.

  3. 앞에서 기록한 Azure VMware Solution HCX Cloud Manager URL 또는 IP 주소(https://x.x.x.9)와, 프라이빗 클라우드에서 CloudAdmin 역할이 있는 사용자의 자격 증명을 입력합니다. 그런 다음 연결을 선택합니다.

    참고 항목

    사이트 쌍을 성공적으로 설정하려면 다음을 수행합니다.

    • VMware HCX Connector는 443 포트를 통해 HCX Cloud Manager IP로 라우팅할 수 있어야 합니다.

    • 사이트 페어링 연결에는 Active Directory와 같은 외부 ID 원본의 서비스 계정이 권장됩니다. 연결된 서비스에 대해 계정을 별도 설정하는 방법에 대한 자세한 내용은 액세스 및 ID 아키텍처를 참조하세요.

    화면에는 Azure VMware Solution의 VMware HCX Cloud Manager와 온-프레미스 VMware HCX 커넥터 간의 연결(페어링)이 표시됩니다.

    Azure VMware Solution의 HCX Manager와 VMware HCX Connector 간의 사이트 페어링 스크린샷.

네트워크 프로필 만들기

VMware HCX Connector는 여러 IP 세그먼트가 필요한 가상 어플라이언스의 하위 집합을 배포합니다(자동화됨). 계획 단계 중에 식별한 IP 세그먼트를 사용하여 네트워크 프로필을 만듭니다. 다음과 같이 네트워크 프로필을 만듭니다.

  • 관리
  • vMotion
  • 복제
  • 업링크

참고 항목

  • VPN을 통해 연결된 Azure VMware Solution의 경우 IPSec 오버헤드를 고려하여 Uplink Network Profile MTU를 1350으로 설정합니다.
  • Azure VMWare Solution은 기본적으로 1500MTU로 설정되며 이는 대부분의 ExpressRoute 구현에 충분합니다.
    • ExpressRoute 공급자가 점보 프레임을 지원하지 않는 경우 ExpressRoute 설정에서도 MTU를 낮춰야 할 수 있습니다.
    • HCX 커넥터(온-프레미스) 및 HCX Cloud Manager(Azure VMware Solution) 네트워크 프로필 둘 다에서 MTU 설정을 조정합니다.

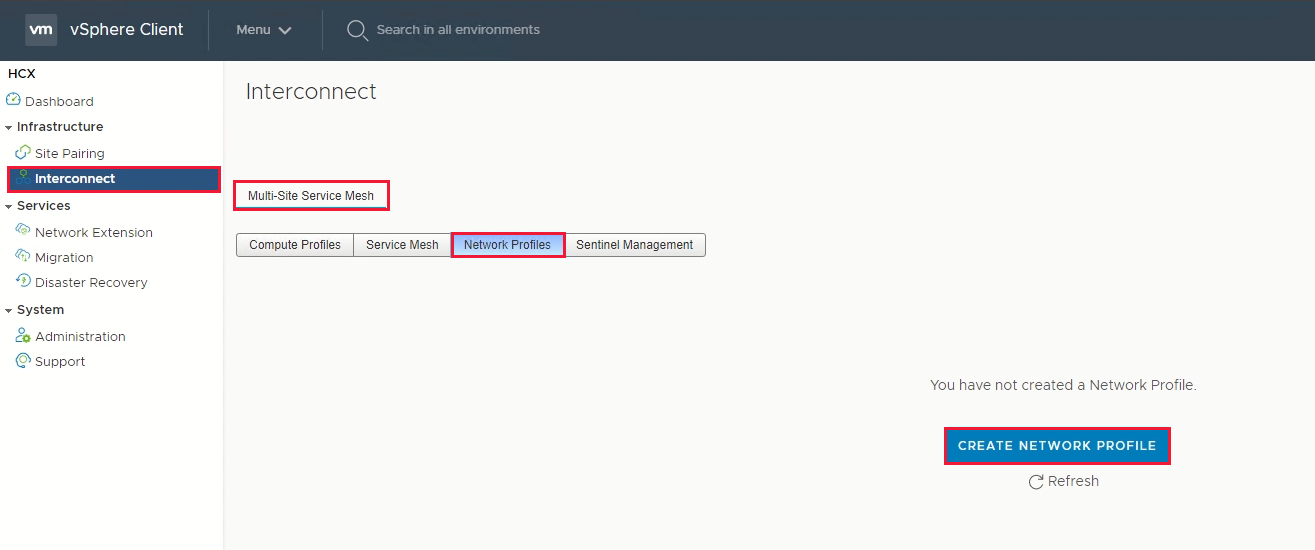

  1. 인프라에서 상호 연결>다중 사이트 서비스 메시>네트워크 프로필>네트워크 프로필 만들기를 선택합니다.

    vSphere 클라이언트에서 네트워크 프로필을 만들 위치를 보여주는 스크린샷.

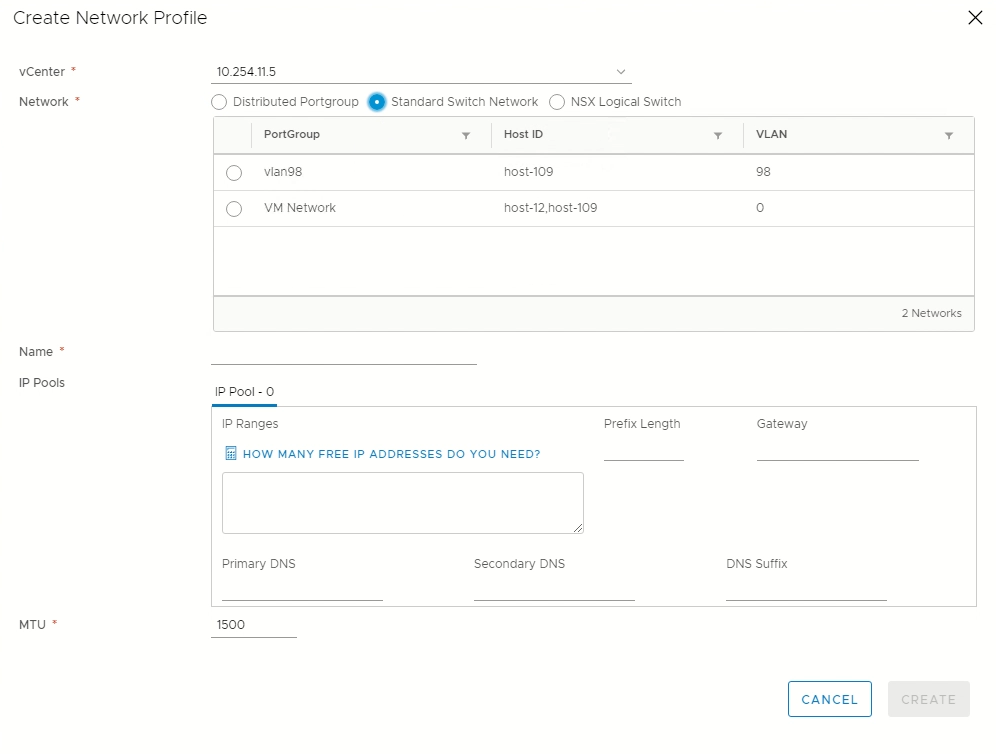

  2. 각 네트워크 프로필에 대해 네트워크 및 포트 그룹을 선택하고, 이름을 제공하고, 세그먼트의 IP 풀을 만듭니다. 그런 다음 만들기를 선택합니다.

    새 네트워크 프로필을 만들기 위한 세부 정보를 표시하는 스크린샷.

이 절차의 엔드투엔드 개요를 보려면 Azure VMware Solution: HCX 네트워크 프로필 비디오를 시청하세요.

컴퓨팅 프로필 만들기

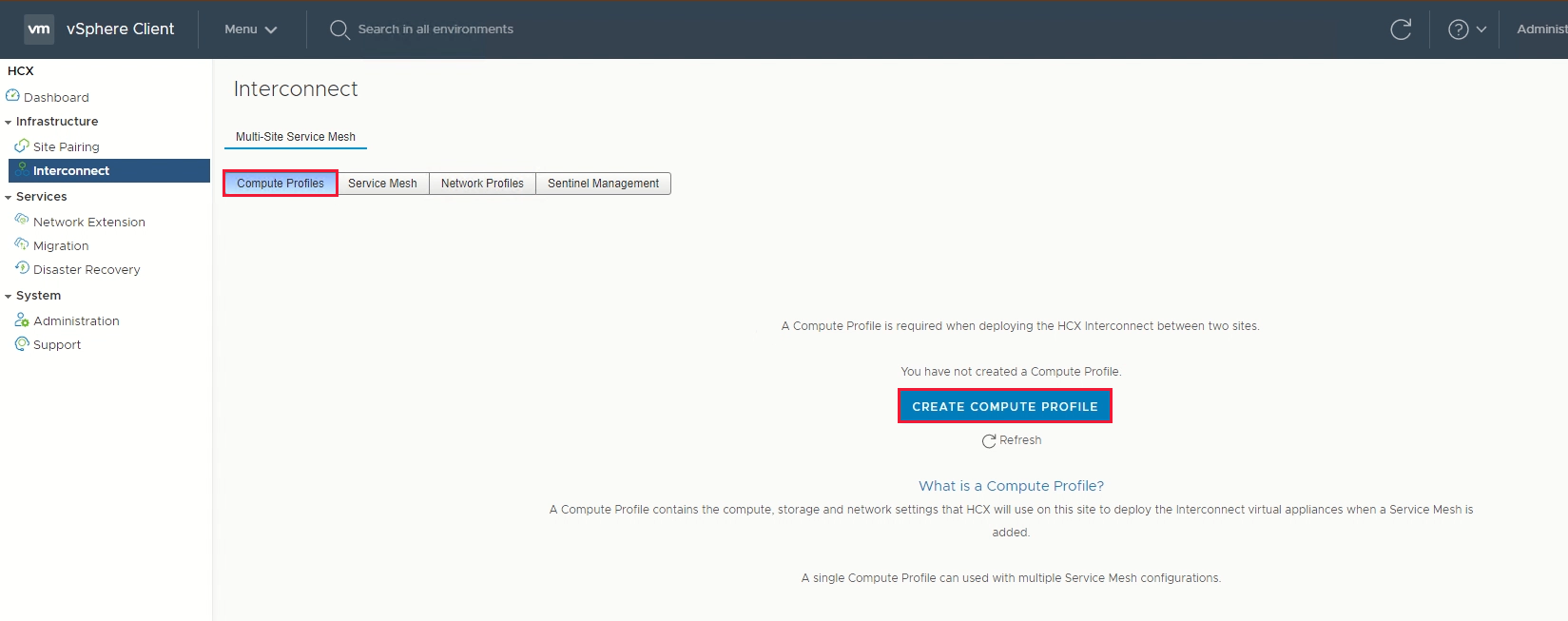

  1. 인프라 아래에서 상호 연결>컴퓨팅 프로필>컴퓨팅 프로필 만들기를 차례로 선택합니다.

    컴퓨팅 프로필 만들기를 시작하는 옵션을 표시하는 스크린샷.

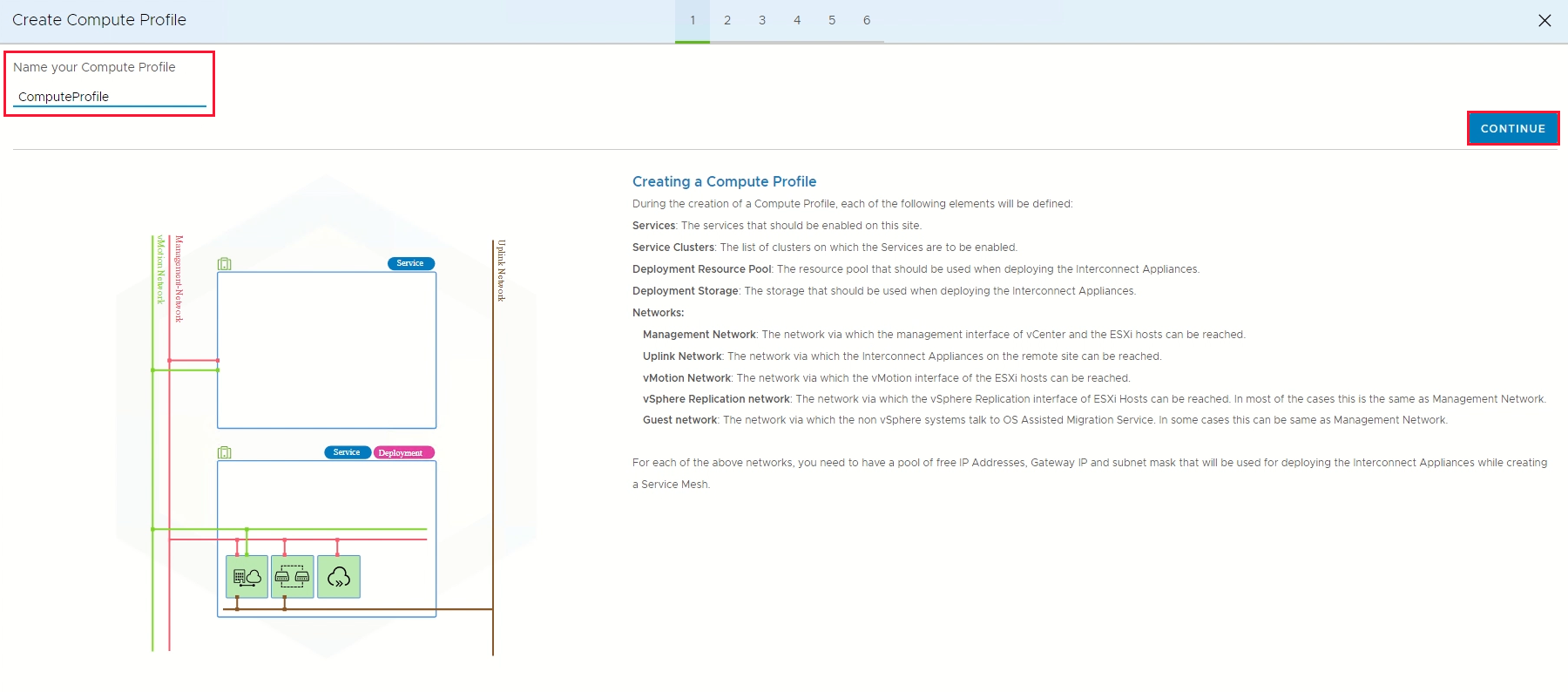

  2. 프로필 이름을 입력하고 계속을 선택합니다.

    vSphere 클라이언트에서 컴퓨팅 프로필을 만들 위치를 보여 주는 스크린샷.

  3. 마이그레이션, 네트워크 확장, 재해 복구 등 사용하도록 설정할 서비스를 선택한 다음, 계속을 선택합니다.

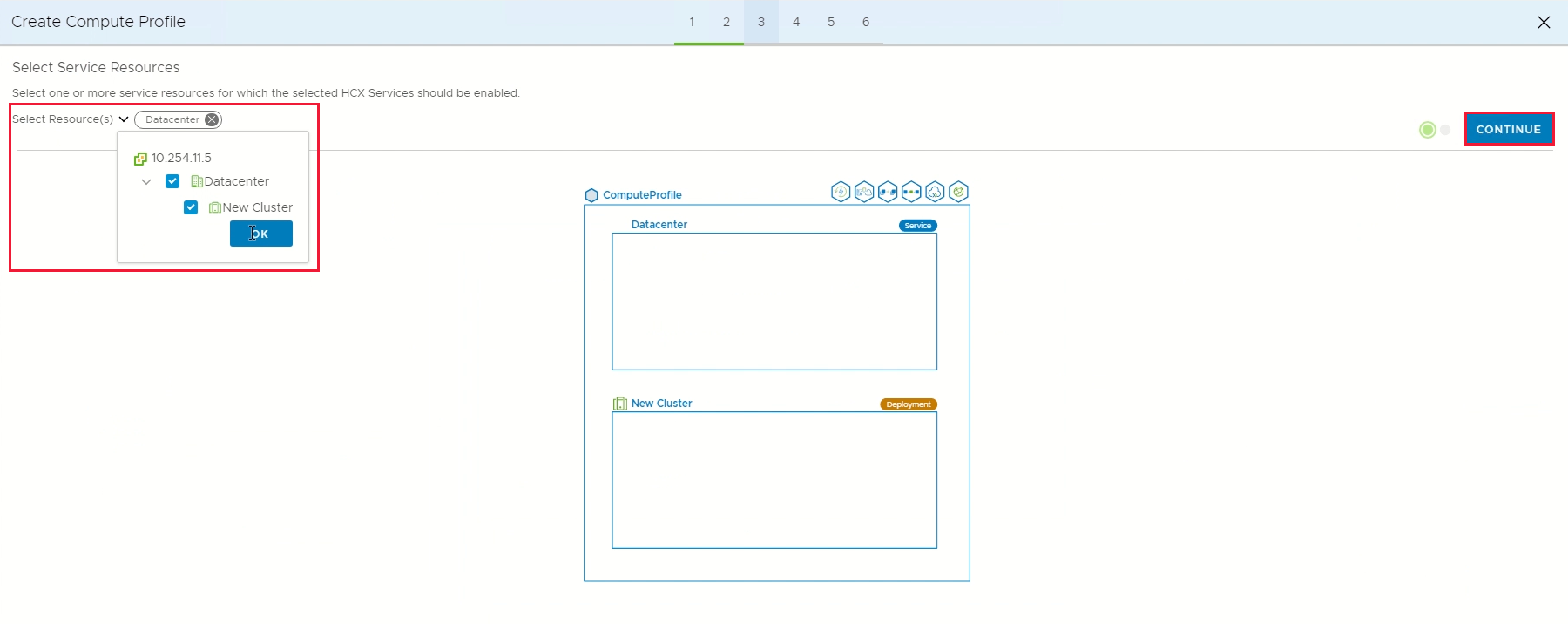

  4. 서비스 리소스 선택에서, 선택한 VMware HCX 서비스에 사용할 서비스 리소스(클러스터)를 하나 이상 선택합니다.

  5. 온-프레미스 데이터 센터에 클러스터가 표시되면 계속을 선택합니다.

    선택한 서비스 리소스와 계속 단추를 표시하는 스크린샷.

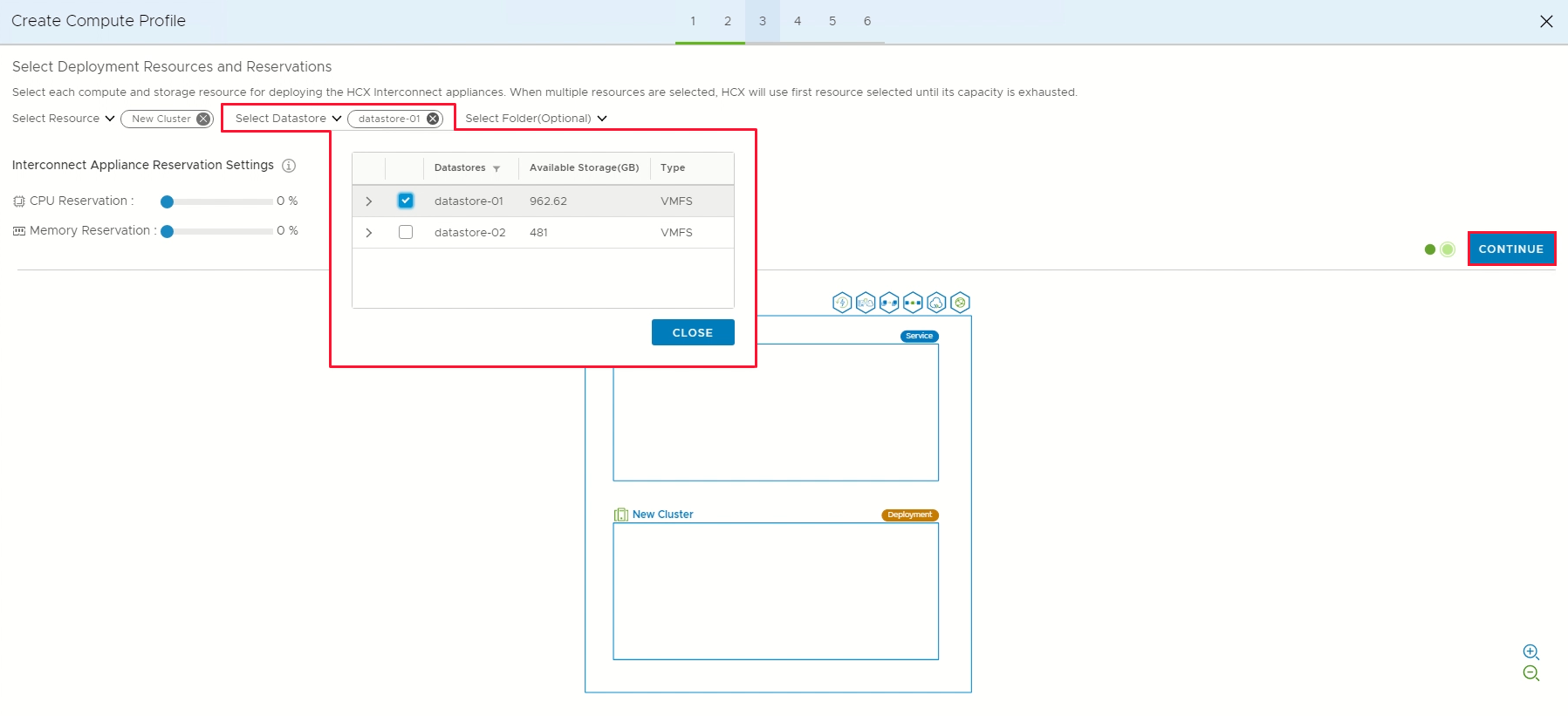

  6. 데이터 저장소 선택에서, VMware HCX 상호 연결 어플라이언스를 배포할 데이터 저장소 스토리지 리소스를 선택합니다. 그런 다음, 계속을 선택합니다.

    여러 리소스를 선택하는 경우 VMware HCX는 해당 용량을 모두 사용할 때까지 선택된 첫 번째 리소스를 사용합니다.

    선택한 데이터 스토리지 리소스와 계속 단추를 표시하는 스크린샷.

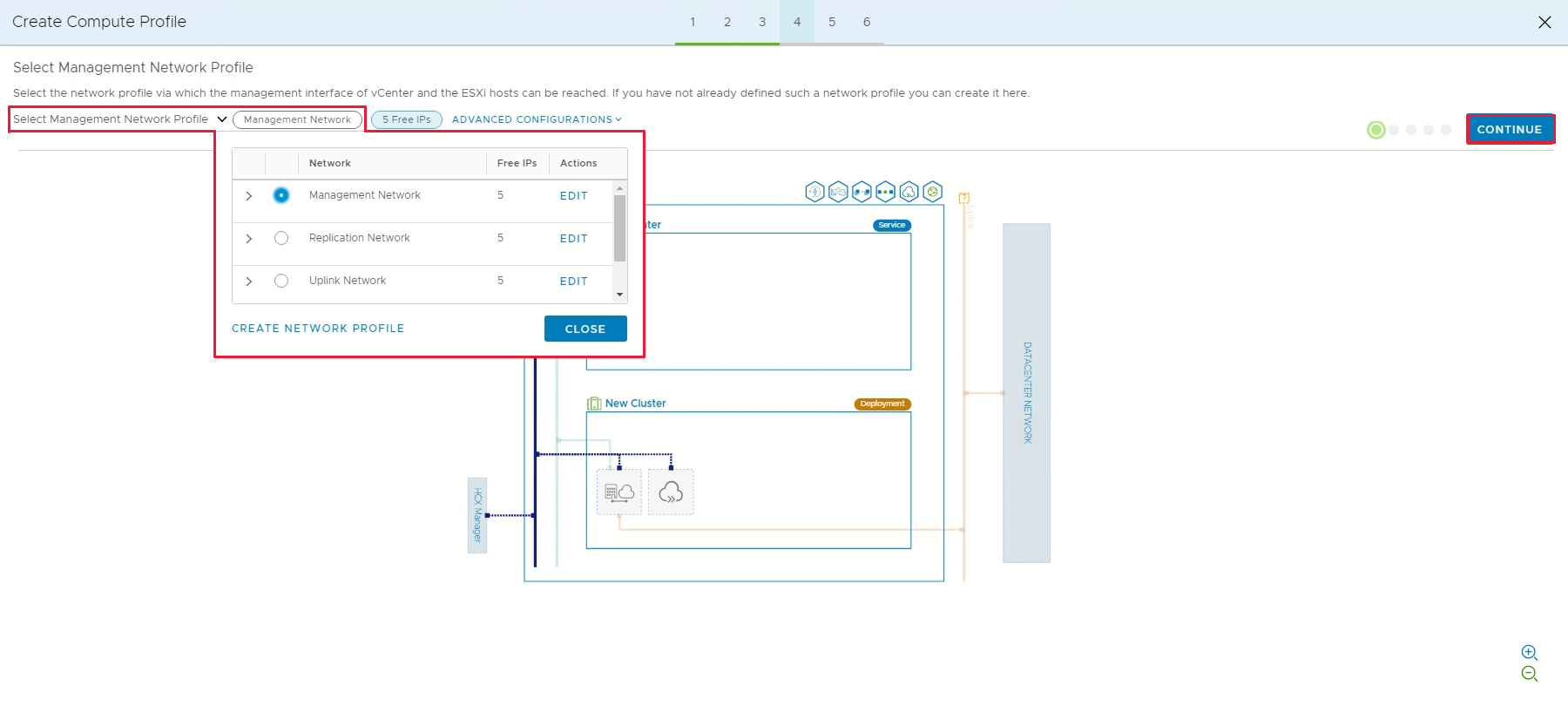

  7. 관리 네트워크 프로필 선택에서, 이전 단계에서 만든 관리 네트워크 프로필을 선택합니다. 그런 다음, 계속을 선택합니다.

    관리 네트워크 프로필의 선택 항목과 계속 단추를 표시하는 스크린샷.

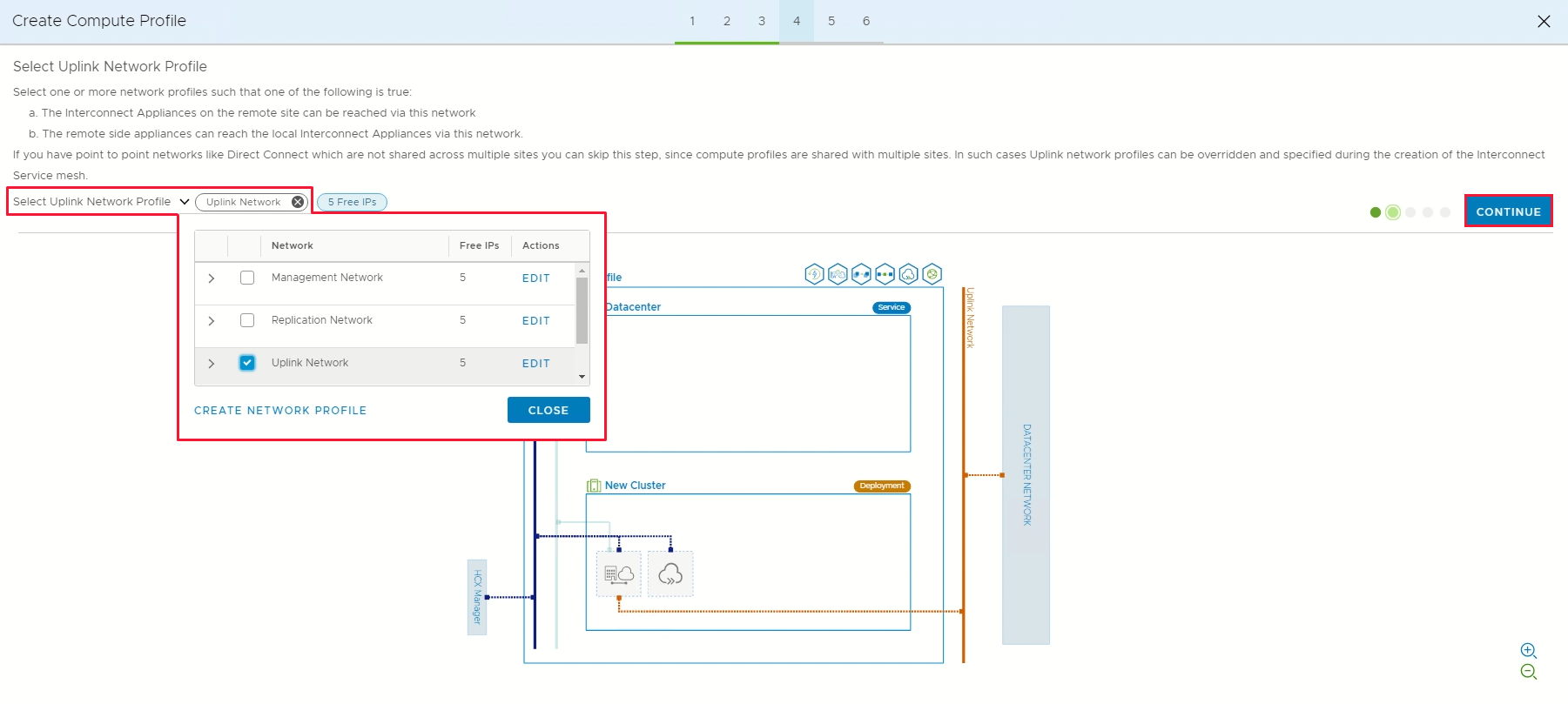

  8. 업링크 네트워크 프로필 선택에서 이전 절차에서 만든 업링크 네트워크 프로필을 선택합니다. 그런 다음, 계속을 선택합니다.

    업링크 네트워크 프로필의 선택 항목과 계속 단추를 표시하는 스크린샷.

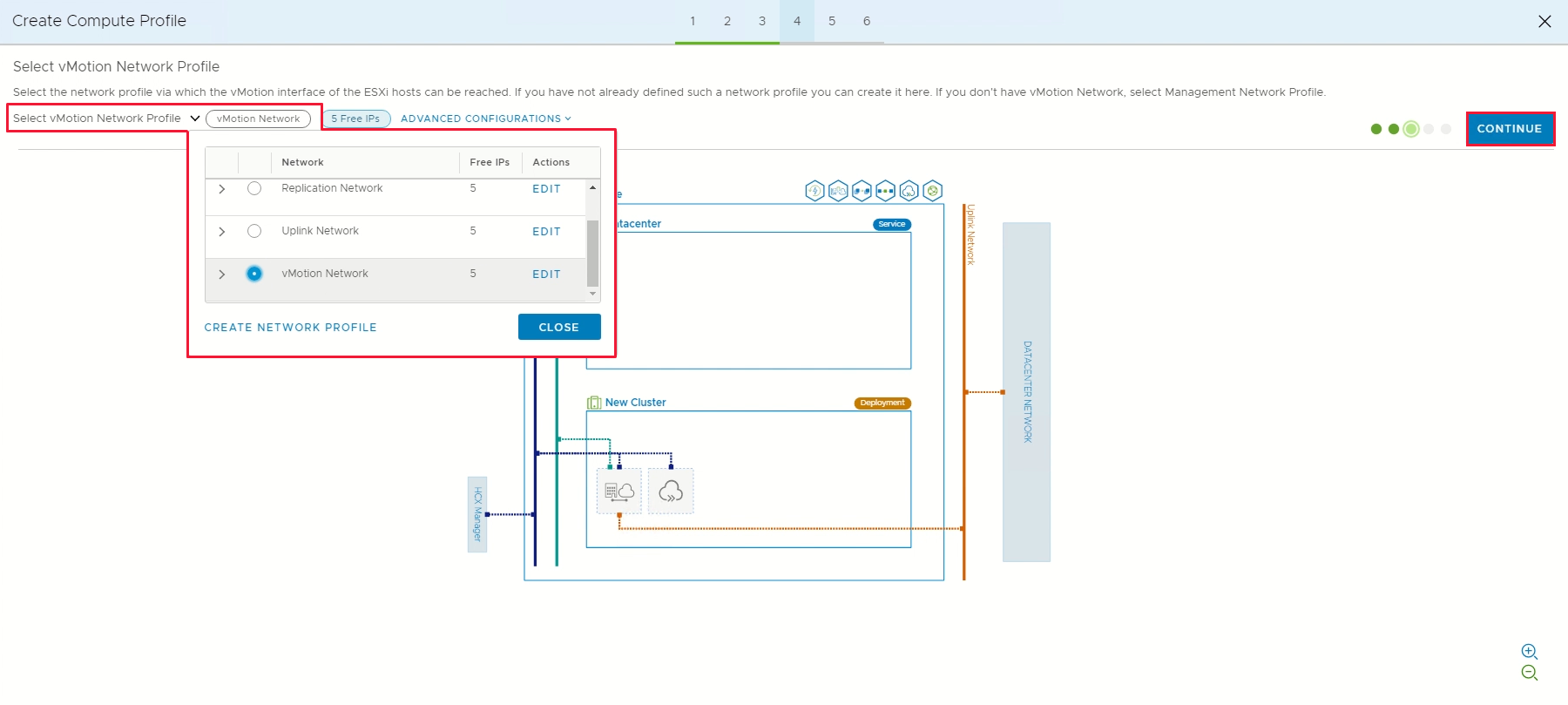

  9. vMotion 네트워크 프로필 선택에서, 이전 단계에서 만든 vMotion 네트워크 프로필을 선택합니다. 그런 다음, 계속을 선택합니다.

    vMotion 네트워크 프로필의 선택 항목과 계속 단추를 표시하는 스크린샷.

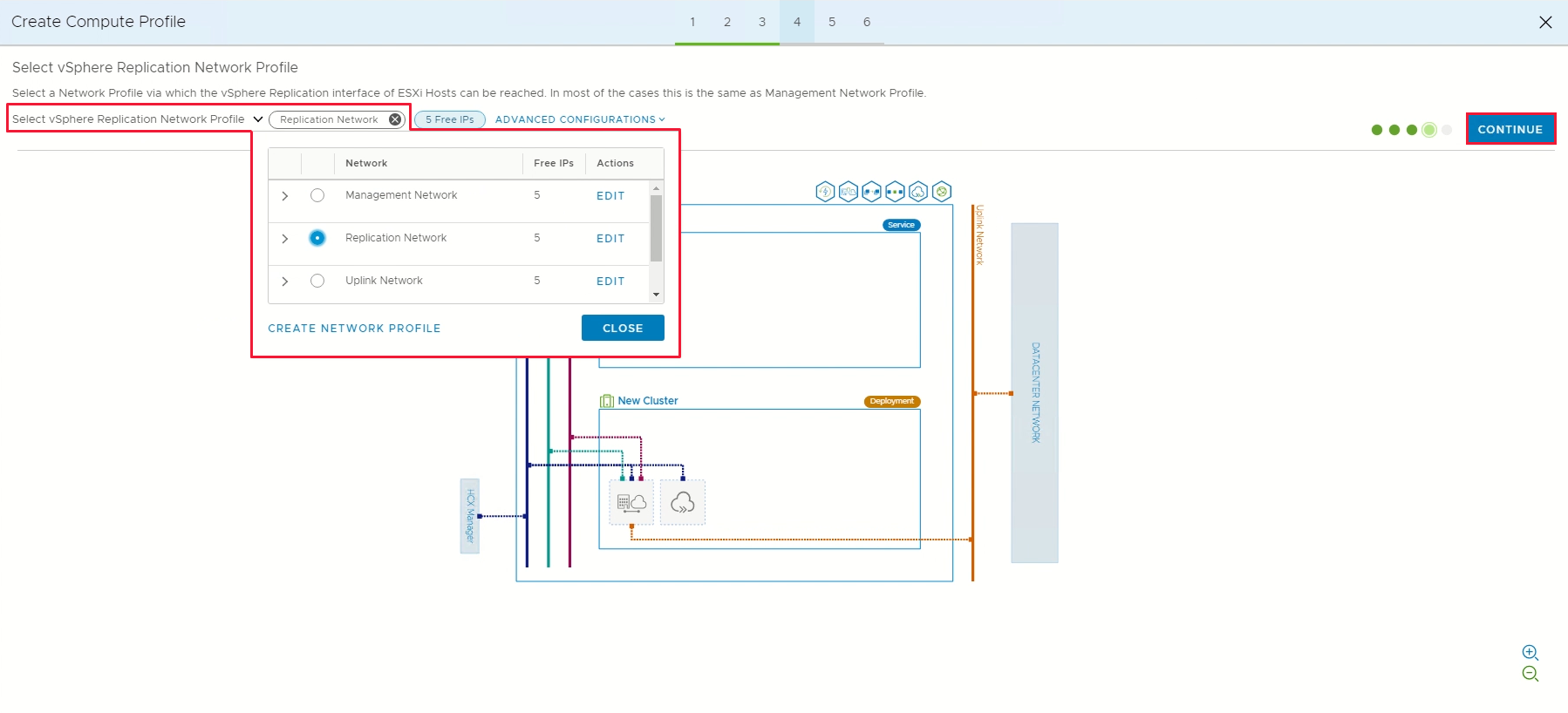

  10. vSphere 복제 네트워크 프로필 선택에서, 이전 단계에서 만든 복제 네트워크 프로필을 선택합니다. 그런 다음, 계속을 선택합니다.

    복제 네트워크 프로필의 선택 항목과 계속 단추를 표시하는 스크린샷.

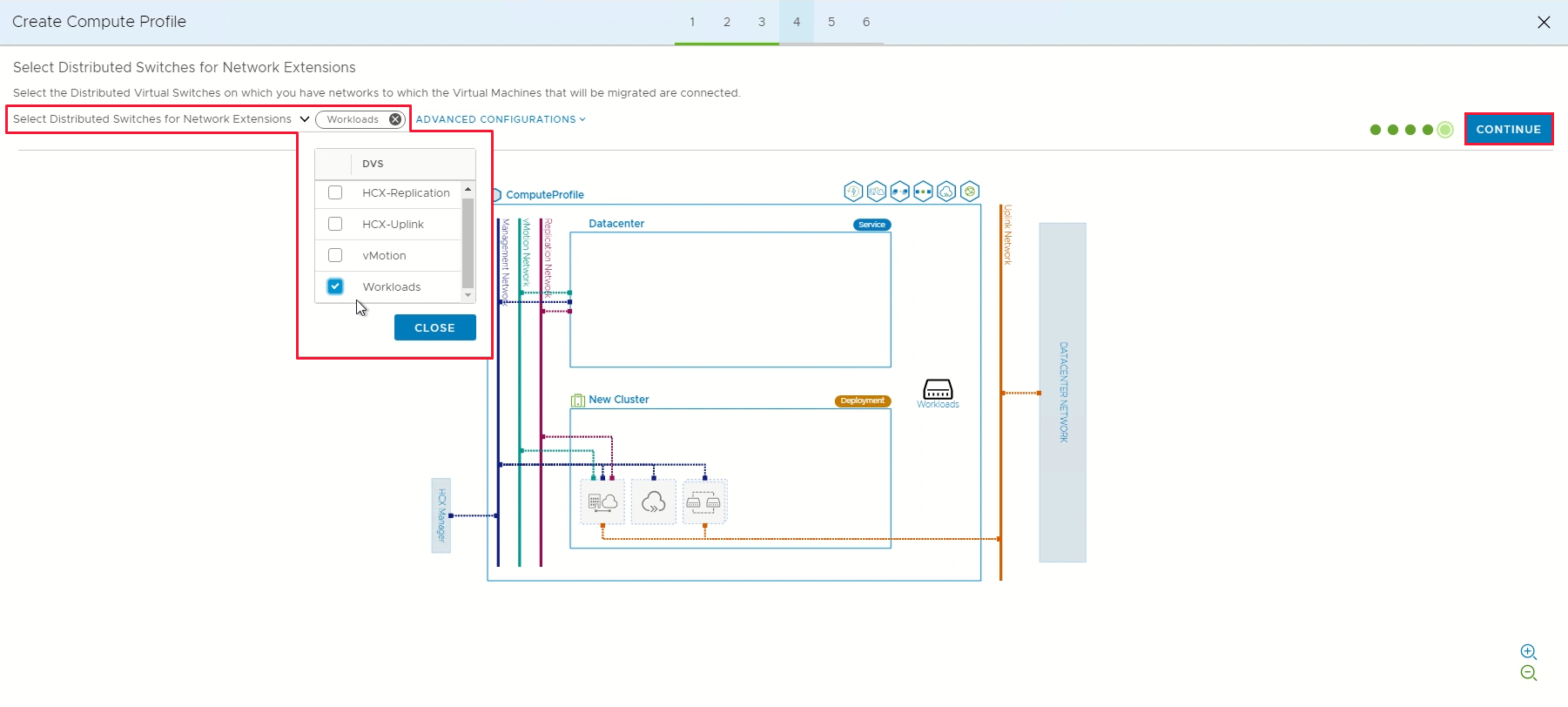

  11. 네트워크 확장 분산 스위치 선택에서 계층 2 확장 네트워크의 Azure VMware Solution으로 마이그레이션할 가상 머신이 포함된 스위치를 선택합니다. 그런 다음, 계속을 선택합니다.

    참고 항목

    계층 2(L2) 확장 네트워크에서 가상 머신을 마이그레이션하지 않는 경우 이 단계를 건너뜁니다.

    분산 가상 스위치의 선택 항목과 계속 단추를 표시하는 스크린샷.

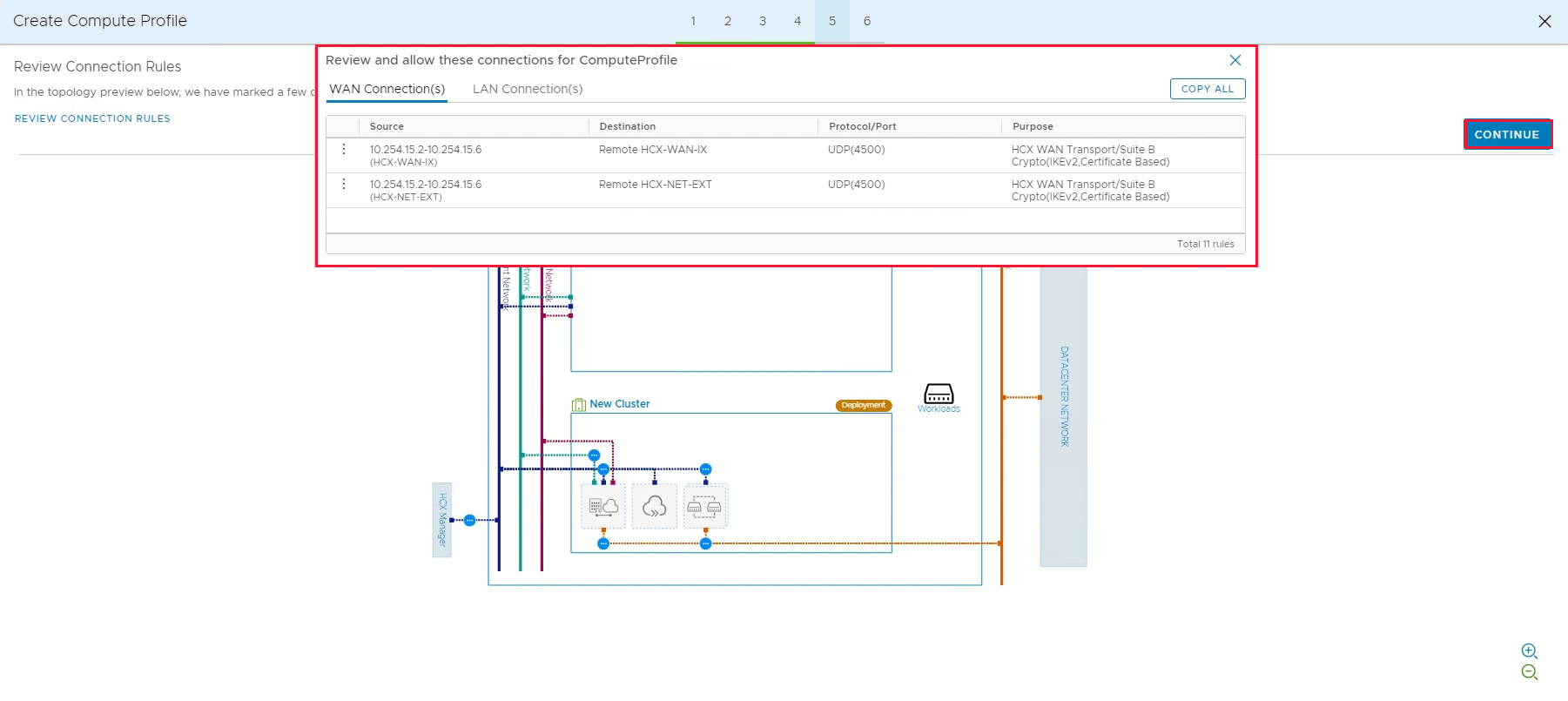

  12. 연결 규칙을 검토하고 계속을 선택합니다.

    연결 규칙과 계속 단추를 표시하는 스크린샷.

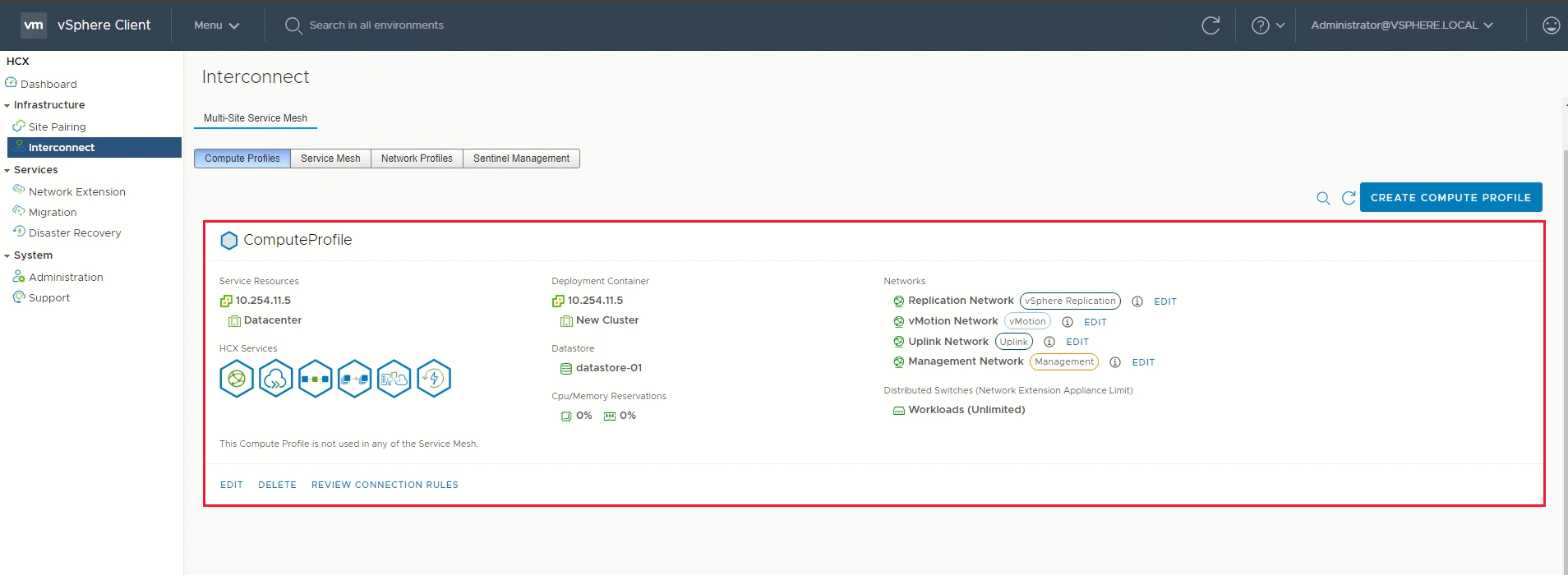

  13. 마침을 선택하여 컴퓨팅 프로필을 만듭니다.

    컴퓨팅 프로필 정보를 표시하는 스크린샷.

이 절차의 엔드투엔드 개요를 보려면 Azure VMware Solution: 컴퓨팅 프로필 비디오를 시청하세요.

서비스 메시 만들기

Important

포트 UDP 4500은 온-프레미스 VMware HCX Connector '업링크' 네트워크 프로필 주소와 Azure VMware Solution HCX Cloud '업링크' 네트워크 프로필 주소 사이에서 열리는지 확인합니다. (UDP 500은 레거시 버전의 HCX에서 필요했습니다. 최신 정보는 https://ports.vmware.com을 참조하세요.

  1. 인프라에서 상호 연결>서비스 메시>서비스 메시 만들기를 선택합니다.

    vSphere 클라이언트에서 서비스 메시를 만들 위치를 보여 주는 스크린샷.

  2. 미리 채워진 사이트를 검토한 다음, 계속을 선택합니다.

    참고 항목

    이번이 첫 번째 서비스 메시 구성인 경우 이 화면을 수정할 필요가 없습니다.

  3. 드롭다운 목록에서 원본 및 원격 컴퓨팅 프로필을 선택한 다음, 계속을 선택합니다.

    선택하는 항목에 따라 VM이 VMware HCX 서비스를 사용할 수 있는 리소스가 정의됩니다.

    참고 항목

    AV64 클러스터가 있는 혼합 모드 SDDC에서는 AV64 클러스터에 서비스 메시 어플라이언스를 배포할 수 없거나 지원되지 않습니다. 그럼에도 불구하고 이는 HCX 마이그레이션 또는 네트워크 확장을 AV64 클러스터로 직접 수행하는 데 방해가 되지 않습니다. 배포 컨테이너는 HCX 어플라이언스를 호스팅하는 클러스터-1일 수 있습니다.

    원본 컴퓨팅 프로필을 선택하는 것을 보여주는 스크린샷.

    원격 컴퓨팅 프로필을 선택하는 것을 보여주는 스크린샷

  4. 사용할 서비스를 검토한 다음, 계속을 선택합니다.

  5. 고급 구성 - 업링크 네트워크 프로필 재정의에서 계속을 선택합니다.

    업링크 네트워크 프로필은 원격 사이트의 상호 연결 어플라이언스에 연결할 수 있는 네트워크를 통해 연결됩니다.

  6. 고급 구성 - 네트워크 확장 어플라이언스 스케일 아웃을 검토하고 계속을 선택합니다.

    어플라이언스당 최대 8개의 VLAN을 가질 수 있지만 다른 어플라이언스를 배포하여 8개의 VLAN을 추가할 수 있습니다. 또한 추가 어플라이언스의 계정을 고려하여 IP 공간이 있어야 하며 어플라이언스당 IP 하나입니다. 자세한 내용은 VMware HCX 구성 제한을 참조하세요.

    VLAN 수를 늘릴 위치를 보여주는 스크린샷.

  7. 고급 구성 - 트래픽 엔지니어링을 검토하고 필요한 대로 수정한 다음, 계속를 선택합니다.

  8. 토폴로지 미리 보기를 검토하고 계속을 선택합니다.

  9. 이 서비스 메시에 사용할 사용자에게 친숙한 이름을 입력하고 완료를 선택하여 마칩니다.

  10. 작업 보기를 선택하여 배포를 모니터링합니다.

    작업 보기 단추를 표시하는 스크린샷.

    서비스 메시 배포가 성공적으로 완료되면 서비스가 녹색으로 표시됩니다.

    서비스에 녹색 표시기를 표시하는 스크린샷.

  11. 어플라이언스 상태를 검사하여 서비스 메시의 상태를 확인합니다.

  12. 상호 연결>어플라이언스를 선택합니다.

    어플라이언스의 상태를 확인하는 옵션을 표시하는 스크린샷.

    참고 항목

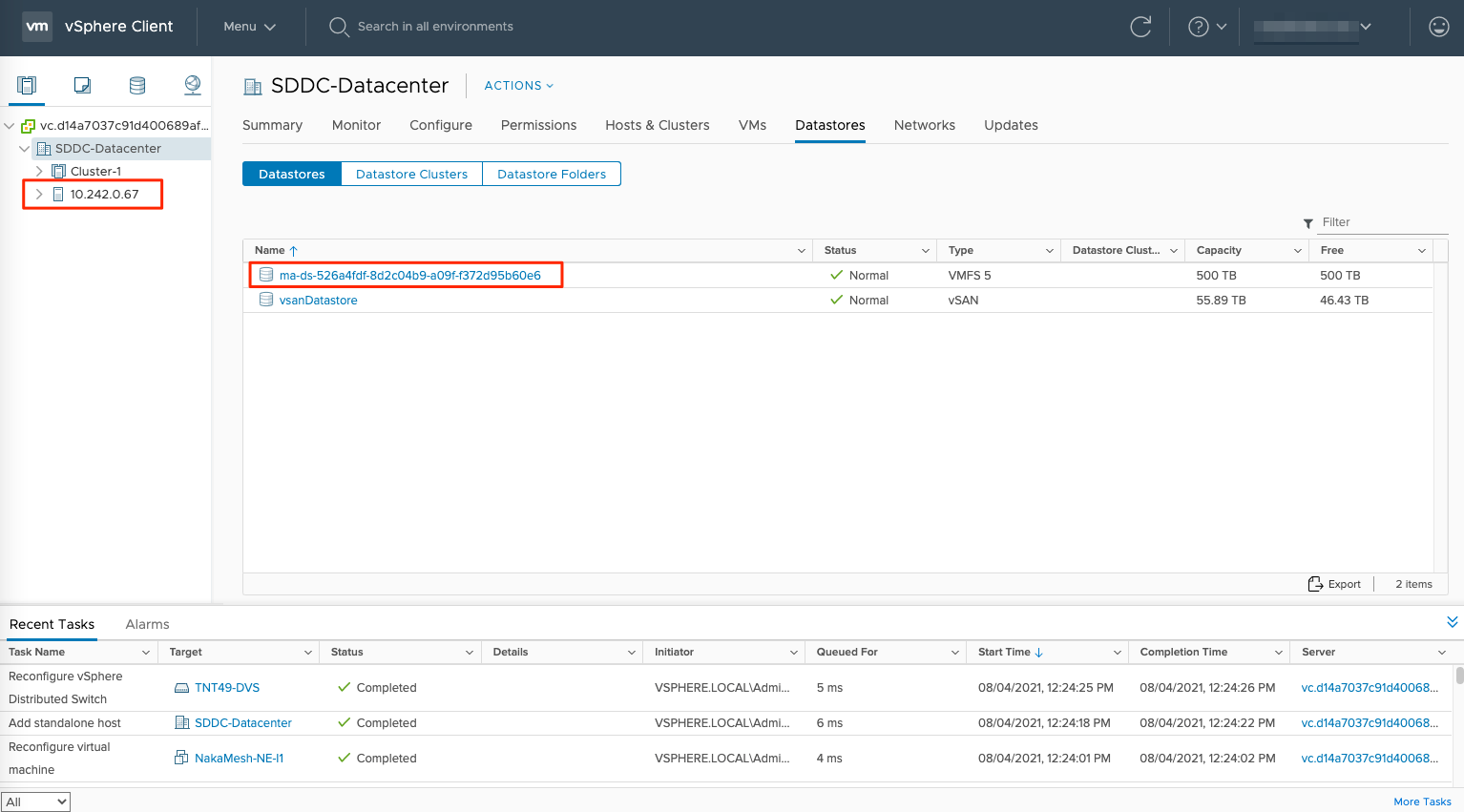

    서비스 메시를 설정하고 나면 프라이빗 클라우드에서 새 데이터 저장소와 새 호스트를 확인할 수 있습니다. 이것은 서비스 메시를 설정한 후의 정상적인 동작입니다.

    HCX 서비스 메시 데이터 저장소 및 호스트를 표시하는 스크린샷.

HCX 상호 연결 터널 상태는 UP를 녹색으로 표시해야 합니다. 이제 VMware HCX를 사용하여 Azure VMware Solution VM을 마이그레이션하고 보호할 준비가 되었습니다. Azure VMware Solution은 vSphere 환경에서 워크로드를 마이그레이션하고, 온-프레미스 네트워크를 만들고, 해당 네트워크에 VM을 배포할 수 있는 네트워크 확장이 있거나 없는 워크로드 마이그레이션을 지원합니다. 자세한 내용은 VMware HCX 설명서를 참조하세요.

이 절차의 엔드투엔드 개요는 Azure VMware Solution: 서비스 메시 비디오를 시청하세요.

다음 단계

이제 HCX 커넥터를 구성했으므로 다음 문서를 살펴보세요.
