트리 시각화

아티클
10/15/2024

통합 문서는 트리 그리드를 통해 계층 뷰를 지원합니다. 트리를 사용하면 드릴다운 환경에서 일부 행을 다음 수준으로 확장할 수 있습니다.

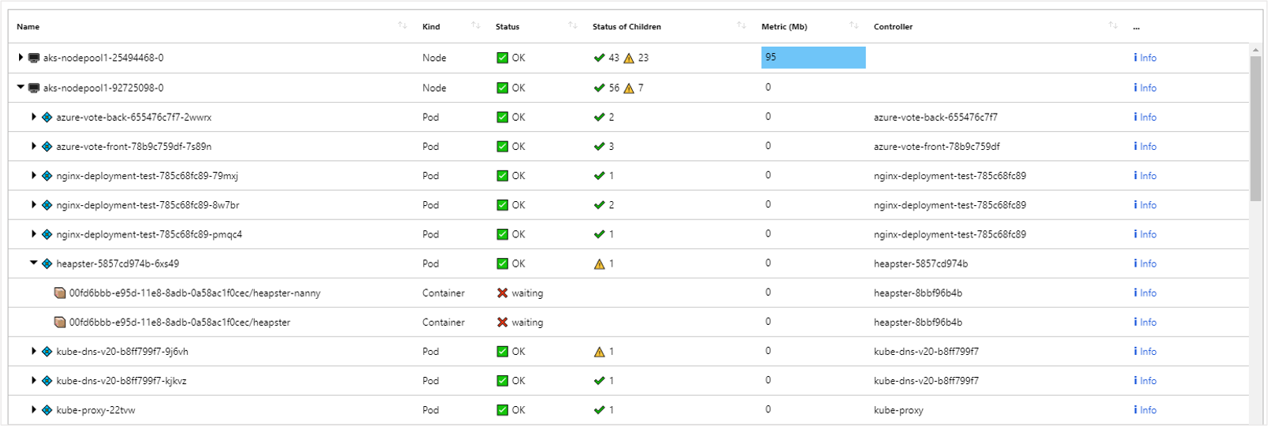

다음 예는 트리 그리드로 시각화된 작업 집합 크기의 컨테이너 상태 메트릭을 보여 줍니다. 여기서 최상위 노드는 AKS(Azure Kubernetes Service) 노드입니다. 다음 수준 노드는 Pod이고 최종 수준 노드는 컨테이너입니다. 히트맵, 아이콘 및 링크가 있는 그리드에서와 같이 열의 형식을 계속 지정할 수 있습니다. 이 경우 기본 데이터 원본은 AKS 로그가 있는 Log Analytics 작업 영역입니다.

트리 그리드 추가

도구 모음에서 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.
추가>쿼리 추가를 선택하여 통합 문서에 로그 쿼리 컨트롤을 추가합니다.
쿼리 유형을 로그로 선택합니다. 리소스 종류를 선택하고(예: Application Insights) 대상 리소스를 선택합니다.

쿼리 편집기를 사용하여 분석을 위한 KQL을 입력합니다.

requests
| summarize Requests = count() by ParentId = appName, Id = name
| extend Kind = 'Request', Name = strcat('🌐 ', Id)
| union (requests
| summarize Requests = count() by Id = appName
| extend Kind = 'Request', ParentId = '', Name = strcat('📱 ', Id))
| project Name, Kind, Requests, Id, ParentId
| order by Requests desc

시각화를 그리드로 설정합니다.

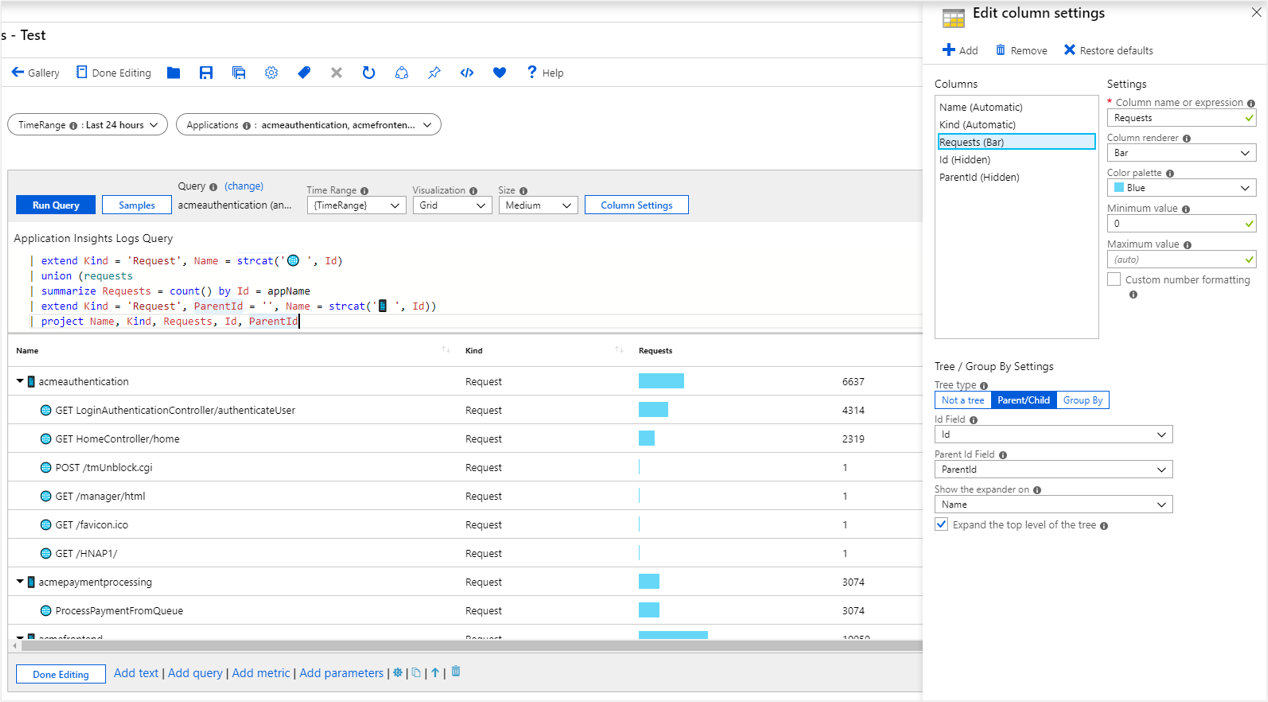

열 설정 버튼을 선택하여 열 설정 편집 창을 엽니다.
위쪽의 열 섹션에서 다음을 설정합니다.
- Id - 열 렌더러: Hidden
- 부모 ID - 열 렌더러: Hidden
- 요청 - 열 렌더러: Bar
- 색상표: Blue
- 최소값: 0
아래쪽의 트리/그룹화 기준 설정 섹션에서 다음을 설정합니다.
- 트리 형식: Parent/Child
- ID 필드: Id
- 부모 ID 필드: ParentId
- 확장기 표시: Name
- 트리의 최상위 수준 확장 확인란을 선택합니다.
창 맨 아래에 있는 저장 및 닫기 단추를 선택합니다.

트리 설정

설정	설명
`Id Field`	그리드의 모든 행에 대한 고유 ID입니다.
`Parent Id Field`	현재 행의 부모 ID입니다.
`Show the expander on`	트리 확장기를 표시할 열입니다. 트리 그리드에서는 잘 읽을 수 없기 때문에 해당 ID 및 부모 ID 필드를 숨기는 것이 일반적입니다. 대신, 확장기가 엔터티의 이름과 같이 보다 읽기 쉬운 값이 있는 필드에 표시됩니다.
`Expand the top level of the tree`	선택하면 트리 그리드가 최상위 수준에서 확장됩니다. 이 옵션은 기본적으로 추가 정보를 표시하려는 경우에 유용합니다.

그리드에서의 그룹화

그룹화를 사용하여 이전 예제에 표시된 것과 유사한 계층적 보기를 더 간단한 쿼리로 작성할 수 있습니다. 트리의 내부 노드에서 집계가 손실되지만 일부 시나리오에서는 허용될 수 있습니다. 기본 결과 집합을 적절한 무료 형식으로 변환할 수 없는 경우 그룹화 기준을 사용하여 트리 뷰를 작성합니다. 경고, 상태 및 메트릭 데이터가 그 예입니다.

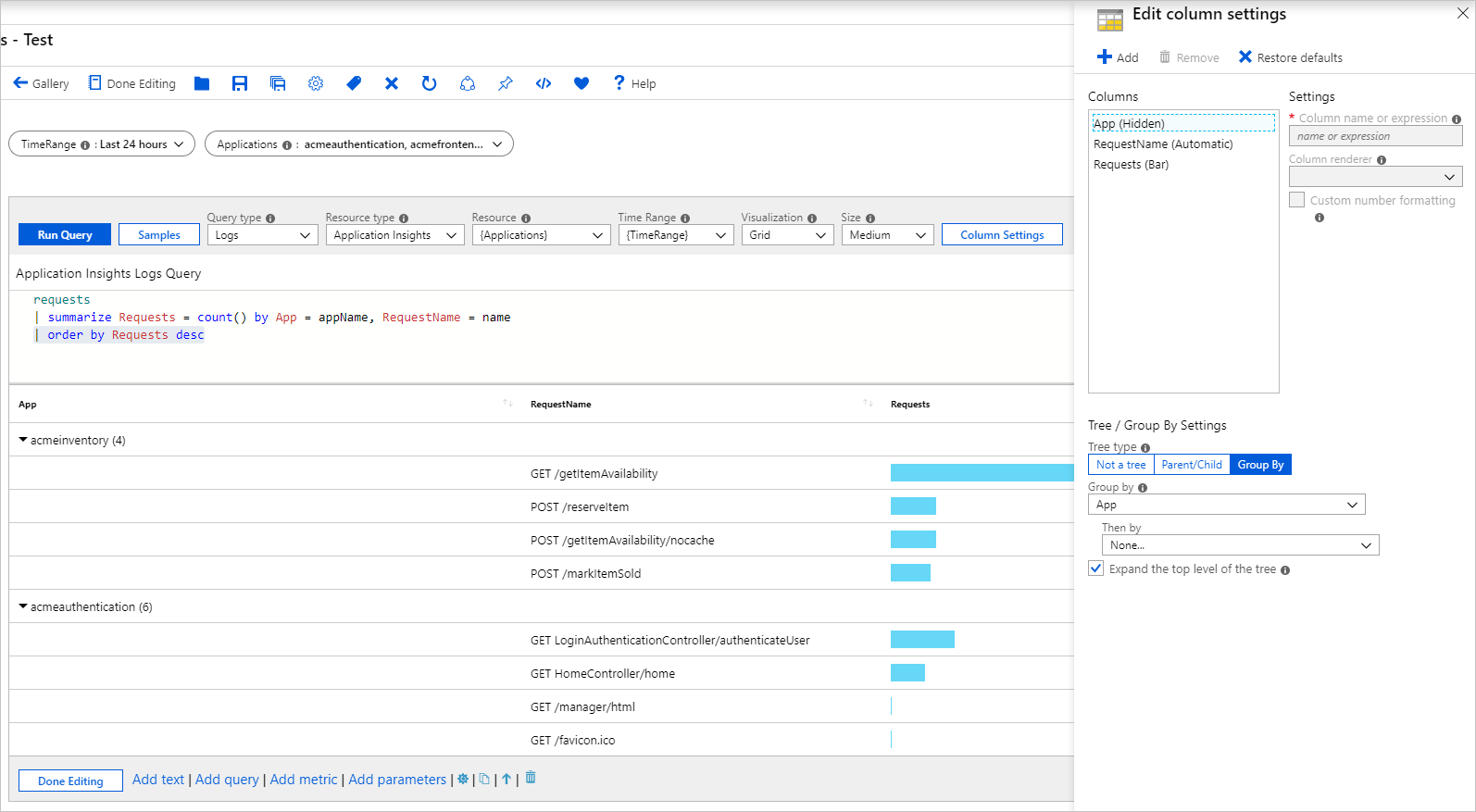

그룹화를 사용하여 트리 추가

도구 모음에서 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.
추가>쿼리 추가를 선택하여 통합 문서에 로그 쿼리 컨트롤을 추가합니다.
쿼리 유형을 로그로 선택합니다. 리소스 종류를 선택하고(예: Application Insights) 대상 리소스를 선택합니다.
