Azure CLI를 사용하여 여러 웹 사이트를 호스트하는 애플리케이션 게이트웨이 만들기

아티클
03/04/2024

Azure CLI를 사용하여 애플리케이션 게이트웨이를 만들 때 여러 웹 사이트의 호스팅을 구성할 수 있습니다. 이 문서에서는 가상 머신 확장 집합을 사용하여 백 엔드 주소 풀을 정의합니다. 그런 다음, 웹 트래픽이 풀에서 적절한 서버에 도착하도록 소유한 도메인을 기준으로 수신기와 규칙을 구성합니다. 이 문서에서는 여러 도메인을 소유하고 있으며 www.contoso.com 및 www.fabrikam.com의 예제를 사용한다고 가정합니다.

이 문서에서는 다음 방법을 설명합니다.

네트워크 설정
애플리케이션 게이트웨이 만들기
백 엔드 수신기 만들기
회람 규칙 만들기
백 엔드 풀을 사용하여 Virtual Machine Scale Sets 만들기
도메인에서 CNAME 레코드 만들기

다중 사이트 Application Gateway

원하는 경우 Azure PowerShell을 사용하여 이 절차를 완료할 수 있습니다.

Azure를 구독하고 있지 않다면 시작하기 전에 Azure 체험 계정을 만듭니다.

필수 조건

Azure Cloud Shell에서 Bash 환경을 사용합니다. 자세한 내용은 Azure Cloud Shell의 Bash에 대한 빠른 시작을 참조하세요.
CLI 참조 명령을 로컬에서 실행하려면 Azure CLI를 설치합니다. Windows 또는 macOS에서 실행 중인 경우 Docker 컨테이너에서 Azure CLI를 실행하는 것이 좋습니다. 자세한 내용은 Docker 컨테이너에서 Azure CLI를 실행하는 방법을 참조하세요.
- 로컬 설치를 사용하는 경우 az login 명령을 사용하여 Azure CLI에 로그인합니다. 인증 프로세스를 완료하려면 터미널에 표시되는 단계를 수행합니다. 다른 로그인 옵션은 Azure CLI를 사용하여 로그인을 참조하세요.
- 메시지가 표시되면 처음 사용할 때 Azure CLI 확장을 설치합니다. 확장에 대한 자세한 내용은 Azure CLI에서 확장 사용을 참조하세요.
- az version을 실행하여 설치된 버전과 종속 라이브러리를 찾습니다. 최신 버전으로 업그레이드하려면 az upgrade를 실행합니다.

이 자습서에는 Azure CLI 버전 2.0.4 이상이 필요합니다. Azure Cloud Shell을 사용하는 경우 최신 버전이 이미 설치되어 있습니다.

리소스 그룹 만들기

리소스 그룹은 Azure 리소스가 배포 및 관리되는 논리적 컨테이너입니다. az group create를 사용하여 리소스 그룹을 만듭니다.

다음 예제에서는 eastus 위치에 myResourceGroupAG라는 리소스 그룹을 만듭니다.

az group create --name myResourceGroupAG --location eastus

네트워크 리소스 만들기

az network vnet create를 사용하여 가상 네트워크와 myAGSubnet이라는 서브넷을 만듭니다. 그런 후 az network vnet subnet create를 사용하여 백 엔드 서버에 필요한 서브넷을 추가할 수 있습니다. az network public-ip create를 사용하여 myAGPublicIPAddress라는 IP 주소를 만듭니다.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

Application Gateway 만들기

az network application-gateway create를 사용하여 애플리케이션 게이트웨이를 만들 수 있습니다. Azure CLI를 사용하여 애플리케이션 게이트웨이를 만들 때 용량, sku, HTTP 설정 등의 구성 정보를 지정합니다. 애플리케이션 게이트웨이는 앞에서 만든 myAGSubnet 및 myAGPublicIPAddress에 할당됩니다.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 10

애플리케이션 게이트웨이가 생성될 때까지 몇 분 정도 걸릴 수 있습니다. 애플리케이션 게이트웨이가 생성되면 다음과 같은 새 기능을 볼 수 있습니다.

appGatewayBackendPool - 애플리케이션 게이트웨이에 백 엔드 주소 풀이 하나 이상 있어야 합니다.
appGatewayBackendHttpSettings - 포트 80 및 HTTP 프로토콜을 통신에 사용하도록 지정합니다.
appGatewayHttpListener - appGatewayBackendPool에 연결되는 기본 수신기입니다.
appGatewayFrontendIP - myAGPublicIPAddress를 appGatewayHttpListener에 할당합니다.
rule1 - appGatewayHttpListener에 연결되는 기본 라우팅 규칙입니다.

백 엔드 풀 추가

az network application-gateway address-pool create 명령을 사용하여 백 엔드 서버를 포함하는 데 필요한 백 엔드 풀 추가

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name contosoPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name fabrikamPool

수신기 추가

az network application-gateway http-listener create를 사용하여 트래픽을 라우팅하는 데 필요한 수신기를 추가합니다.

참고 항목

Application Gateway 또는 WAF v2 SKU를 사용하여 수신기당 호스트 이름을 최대 5개까지 구성할 수 있으며, 호스트 이름에 와일드카드 문자를 사용할 수도 있습니다. 자세한 내용은 수신기의 와일드카드 호스트 이름을 참조하세요. Azure CLI를 사용하여 수신기에서 여러 호스트 이름 및 와일드카드 문자를 사용하려면 --host-name 대신 --host-names를 사용해야 합니다. host-names를 사용하여 최대 5개의 호스트 이름을 공백으로 구분된 값으로 지정할 수 있습니다. 예를 들어 --host-names "*.contoso.com *.fabrikam.com"

az network application-gateway http-listener create \
  --name contosoListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.contoso.com

az network application-gateway http-listener create \
  --name fabrikamListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.fabrikam.com

라우팅 규칙 추가

규칙 우선 순위 필드를 사용하지 않는 경우 규칙은 나열된 순서대로 처리됩니다. 트래픽은 특이성에 관계없이 일치하는 첫 번째 규칙을 사용하여 전달됩니다. 예를 들어 기본 수신기를 사용하는 규칙과 다중 사이트 수신기를 사용하는 규칙이 둘 다 같은 포트에 있는 경우 다중 사이트 규칙이 예상대로 작동하려면 다중 사이트 수신기를 사용하는 규칙은 기본 수신기를 사용하는 규칙 앞에 나열되어야 합니다.

이 예제에서는 애플리케이션 게이트웨이가 배포되었을 때 두 개의 새 규칙을 만들고 생성된 기본 규칙을 삭제합니다. az network application-gateway rule create를 사용하여 규칙을 추가할 수 있습니다.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoListener \
  --rule-type Basic \
  --address-pool contosoPool \
  --priority 200

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name fabrikamRule \
  --resource-group myResourceGroupAG \
  --http-listener fabrikamListener \
  --rule-type Basic \
  --address-pool fabrikamPool \
  --priority 100

az network application-gateway rule delete \
  --gateway-name myAppGateway \
  --name rule1 \
  --resource-group myResourceGroupAG

라우팅 규칙에 우선 순위 추가

보다 구체적인 규칙이 먼저 처리되도록 하려면 규칙 우선 순위 필드를 사용하여 우선 순위가 더 높은지 확인합니다. 모든 기존 요청 라우팅 규칙에 대해 규칙 우선 순위 필드를 설정해야 하며 나중에 생성되는 새 규칙에도 규칙 우선 순위 값이 있어야 합니다.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoListener \
  --rule-type Basic \
  --priority 200 \
  --address-pool contosoPool

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name fabrikamRule \
  --resource-group myResourceGroupAG \
  --http-listener fabrikamListener \
  --rule-type Basic \
  --priority 100 \
  --address-pool fabrikamPool

Virtual Machine Scale Sets 만들기

이 예제에서는 애플리케이션 게이트웨이에서 세 개의 백 엔드 풀을 지원하는 세 개의 Virtual Machine Scale Sets를 만듭니다. 사용자가 만든 확장 집합의 이름은 myvmss1, myvmss2 및 myvmss3입니다. 각 확장 집합에는 IIS를 설치하는 두 개의 가상 머신 인스턴스가 포함됩니다.

for i in `seq 1 2`; do

  if [ $i -eq 1 ]
  then
    poolName="contosoPool"
  fi

  if [ $i -eq 2 ]
  then
    poolName="fabrikamPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --admin-password Azure123456! \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_D1_v2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

NGINX 설치

for i in `seq 1 2`; do

  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"],
  "commandToExecute": "./install_nginx.sh" }'

done

도메인에서 CNAME 레코드 만들기

애플리케이션 게이트웨이가 해당 공용 IP 주소로 생성된 후 DNS 주소를 가져와 도메인에서 CNAME 레코드를 만드는 데 사용할 수 있습니다. az network public-ip show를 사용하여 애플리케이션 게이트웨이의 DNS 주소를 가져올 수 있습니다. DNSSettings의 fqdn 값을 복사하여 만드는 CNAME 레코드의 값으로 사용합니다.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [dnsSettings.fqdn] \
  --output tsv

A 레코드를 사용할 경우 애플리케이션 게이트웨이를 다시 시작할 때 VIP가 변경될 수 있으므로 권장되지 않습니다.

애플리케이션 게이트웨이 테스트

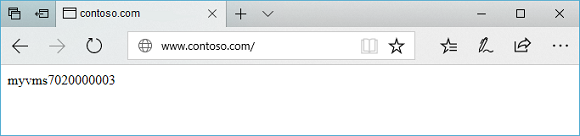

브라우저의 주소 표시줄에 도메인 이름을 입력합니다. 예: http://www.contoso.com.

애플리케이션 게이트웨이에서 contoso 사이트 테스트

주소를 다른 도메인으로 변경하면 다음 예제와 같은 내용이 표시됩니다.

애플리케이션 게이트웨이에서 fabrikam 사이트 테스트

리소스 정리

더 이상 필요 없는 리소스 그룹, 애플리케이션 게이트웨이 및 모든 관련 리소스를 제거합니다.

az group delete --name myResourceGroupAG
