Route Map 대시보드를 사용하여 경로 맵 모니터링(미리 보기)

이 문서는 Route Map 대시보드를 사용하여 경로 맵을 모니터링하는 데 도움이 됩니다. Route Map 대시보드를 사용하여 경로, AS 경로 및 BGP 커뮤니티에서 Virtual WAN의 경로를 모니터링할 수 있습니다.

Important

경로 맵은 현재 공개 미리 보기로 서비스 수준 계약 없이 제공됩니다. 현재는 경로 맵을 프로덕션 워크로드에 사용하면 안 됩니다. 특정 기능이 지원되지 않거나, 기능이 제한되거나, 일부 Azure 위치에 제공되지 않을 수 있습니다. 베타, 미리 보기로 제공되거나 아직 일반 공급으로 릴리스되지 않은 Azure 기능에 적용되는 약관은 Microsoft Azure 미리 보기에 대한 추가 사용 약관을 참조하세요.

대시보드 보기

다음 단계에서는 Route Map 대시보드로 이동하는 방법을 안내합니다.

  1. Azure Portal -> Virtual WAN으로 이동합니다.
  2. Virtual WAN의 왼쪽 창에 있는 연결에서 허브를 선택합니다.
  3. 허브 페이지에서 Virtual WAN에 연결된 허브를 볼 수 있습니다. 보려는 허브를 선택합니다.
  4. 왼쪽 창의 라우팅에서 경로 맵을 선택합니다.
  5. 설정 영역에서 Route Map 대시보드를 선택하여 Route Map 대시보드를 엽니다.

연결 보기

Route Map 대시보드를 연 후 연결의 세부 정보를 볼 수 있습니다. 다음 단계에서는 필요한 값을 선택하는 단계를 안내합니다.

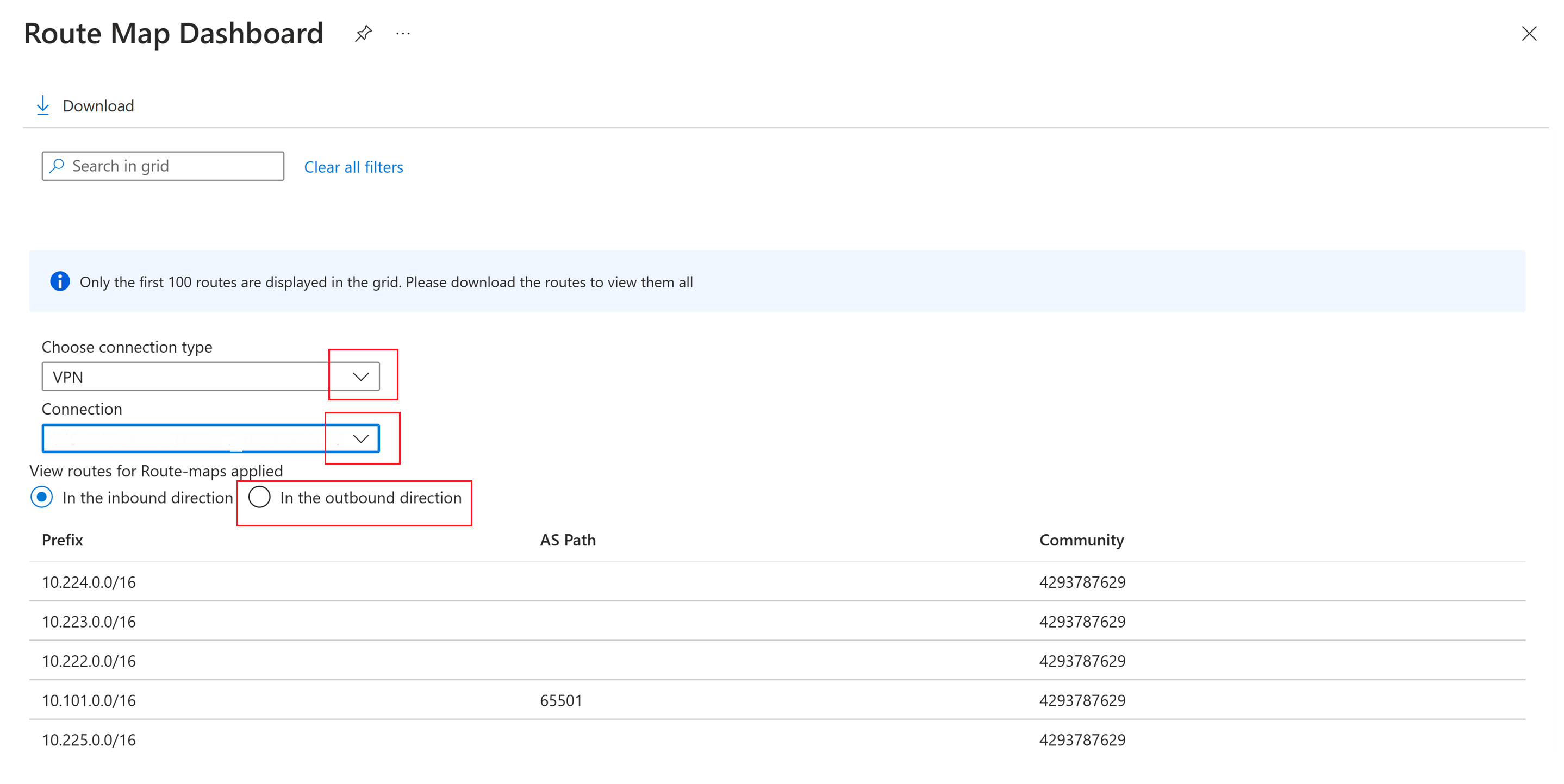

스크린샷은 경로 맵 대시보드 페이지의 예제를 보여줍니다.

  1. 드롭다운에서 보려는 연결 유형을 선택합니다. 연결 유형은 VPN(사이트 간 및 지점 및 사이트 간), ExpressRoute 및 Virtual Network입니다.

  2. 드롭다운에서 보려는 연결을 선택합니다.

  3. 인바운드 방향 또는 아웃바운드 방향의 두 옵션에서 방향을 선택합니다. VNet에서 인바운드 또는 ExpressRoute, 분기 또는 사용자 연결에서 가상 허브 라우터로의 인바운드를 볼 수 있습니다. VNet으로부터의 아웃바운드 또는 가상 허브 라우터에서 ExpressRoute, 분기 또는 사용자 연결로의 아웃바운드 경로를 볼 수도 있습니다.

  4. Route Map 대시보드에서 다음 값을 사용할 수 있습니다.

    설명
    접두사 경로 맵이 적용된 후의 경로입니다.
    AS 경로 경로의 BGP AS 경로입니다.
    커뮤니티 경로의 BGP 커뮤니티입니다.

예시

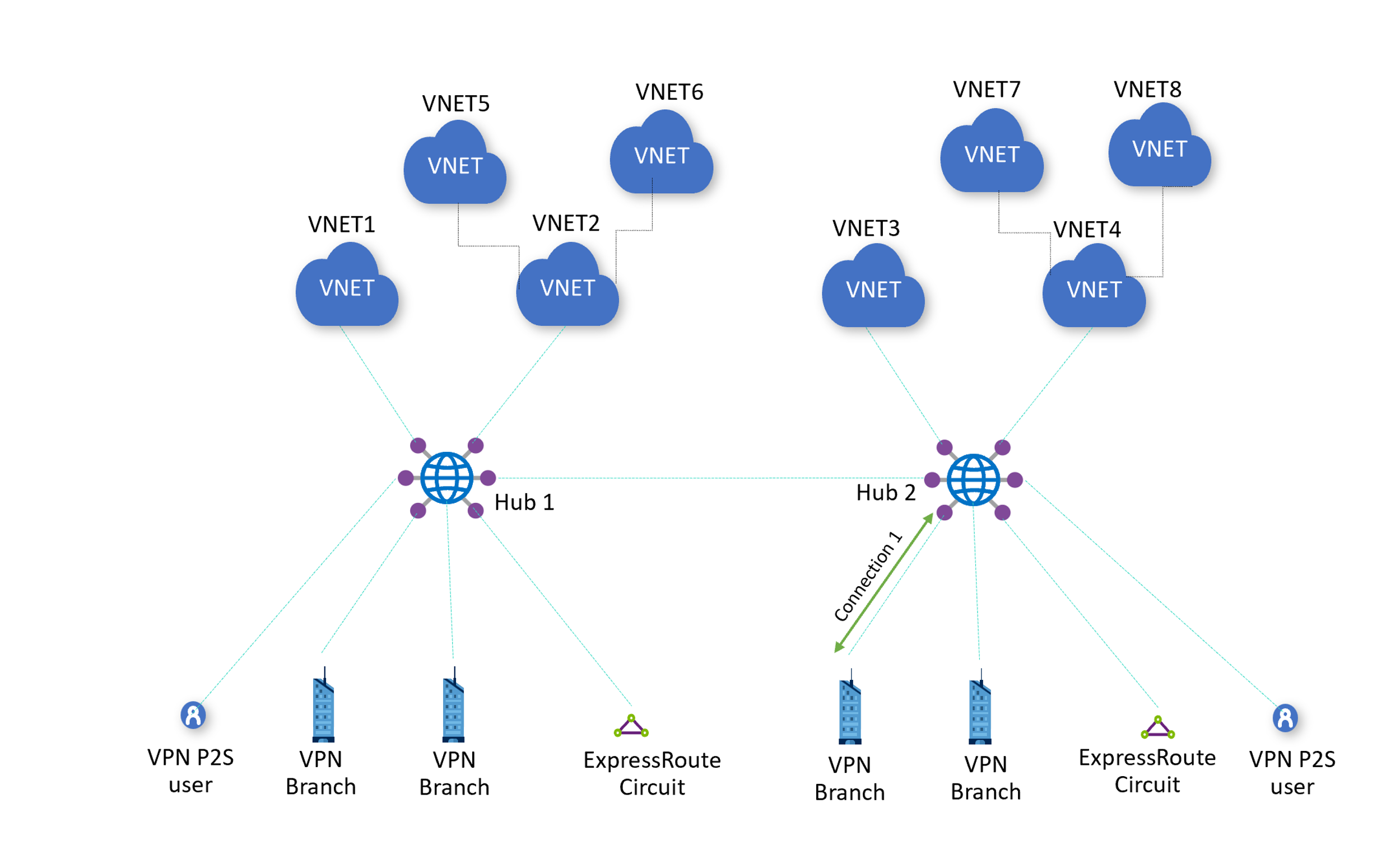

다이어그램은 연결 예제를 보여줍니다.

이 예제에서는 Route Map 대시보드를 사용하여 가상 허브 라우터를 떠나 VPN 분기로 가는 연결1의 경로를 볼 수 있습니다. 다음 단계에서는 이 연결을 보는 방법을 안내합니다.

  1. Route Map 대시보드로 이동합니다.
  2. 연결 유형 선택 드롭다운에서 "VPN"을 선택합니다.
  3. 연결 드롭다운에서 연결을 선택합니다. 이 예제에서 연결은 "연결 1"입니다.
  4. 적용된 경로 맵에 대한 경로 보기의 경우 아웃바운드 방향에서 선택합니다.
