맵 시각화

  • 아티클

Azure 통합 문서 맵 시각화는 특정 지역의 문제를 정확히 파악하고 모니터링 데이터의 상위 수준 집계 보기를 표시하는 데 도움이 됩니다. 맵은 각 위치 또는 국가/지역에 매핑된 모든 데이터를 집계합니다.

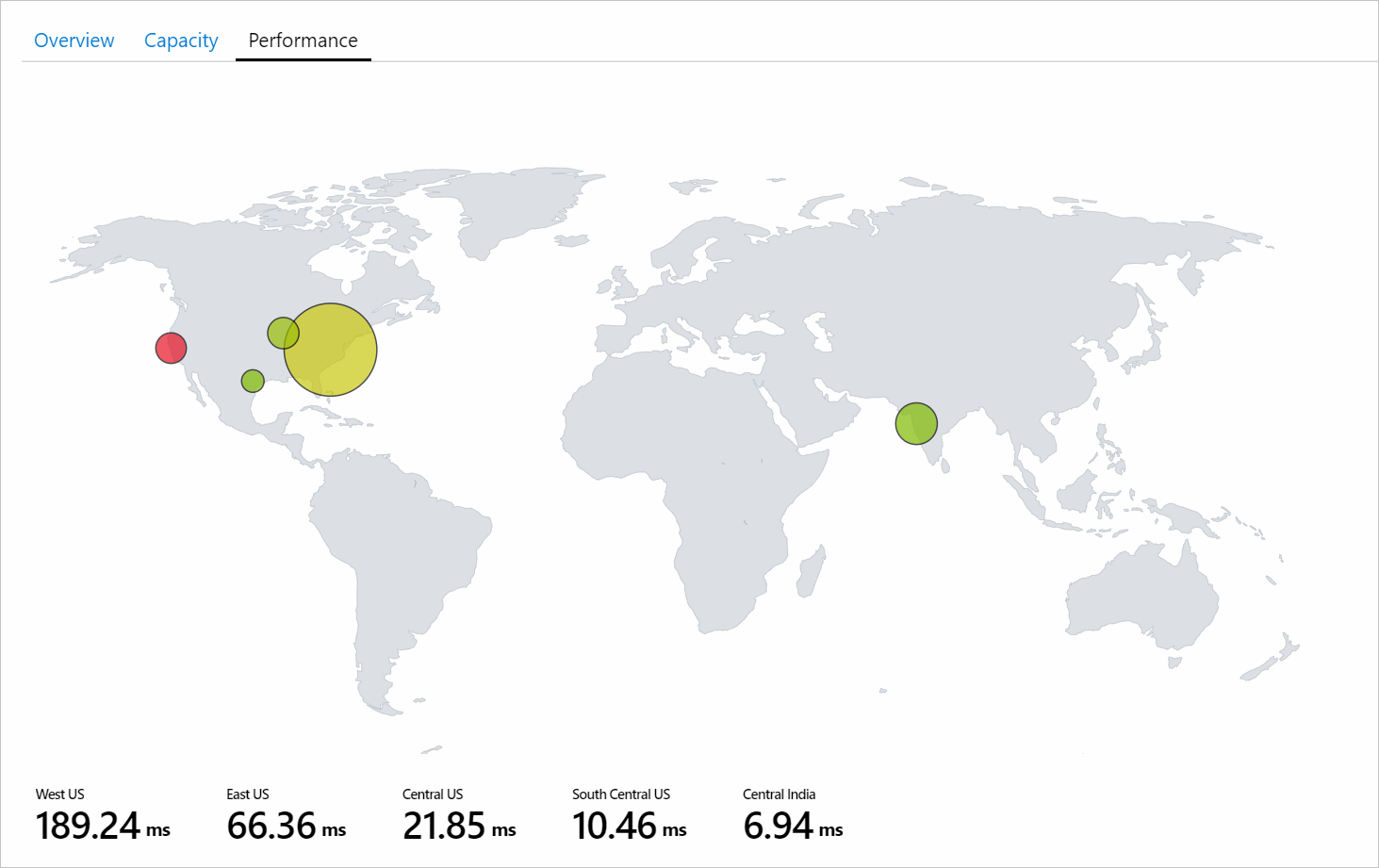

다음 스크린샷에서는 다양한 스토리지 계정에 대한 총 트랜잭션 수 및 엔드투엔드 대기 시간을 보여 줍니다. 여기서 크기는 총 트랜잭션 수로 결정됩니다. 맵 아래의 색 메트릭은 엔드투엔드 대기 시간을 표시합니다.

처음에는 미국 서부 지역의 트랜잭션 수가 미국 동부 지역에 비해 적은 것으로 보입니다. 그러나 미국 서부 지역의 엔드투엔드 대기 시간은 미국 동부 지역보다 더 깁니다. 이 정보는 미국 서부에 어떤 문제가 있다는 초기 인사이트를 제공합니다.

Azure 위치 맵을 보여 주는 스크린샷

맵 추가

기본 데이터 또는 메트릭에 다음 정보가 있는 경우 맵을 시각화할 수 있습니다.

  • 위도/경도 정보
  • Azure 리소스 정보
  • Azure 위치 정보
  • 국가/지역, 이름 또는 국가/지역 코드

Azure 위치 사용

  1. 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.

  2. 추가>쿼리 추가를 선택합니다.

  3. 데이터 원본을 Azure Resource Graph로 변경합니다. 그런 다음, 스토리지 계정이 있는 구독을 선택합니다.

  4. 분석을 위해 다음 쿼리를 입력한 다음, 쿼리 실행을 선택합니다.

    where  type =~ 'microsoft.storage/storageaccounts'
| summarize count() by location

  5. 크기를 Large로 설정합니다.

  6. 시각화를 Map로 설정합니다.

  7. 모든 설정이 자동으로 채워집니다. 사용자 지정 설정에 대해 맵 설정을 선택하여 설정 창을 엽니다.

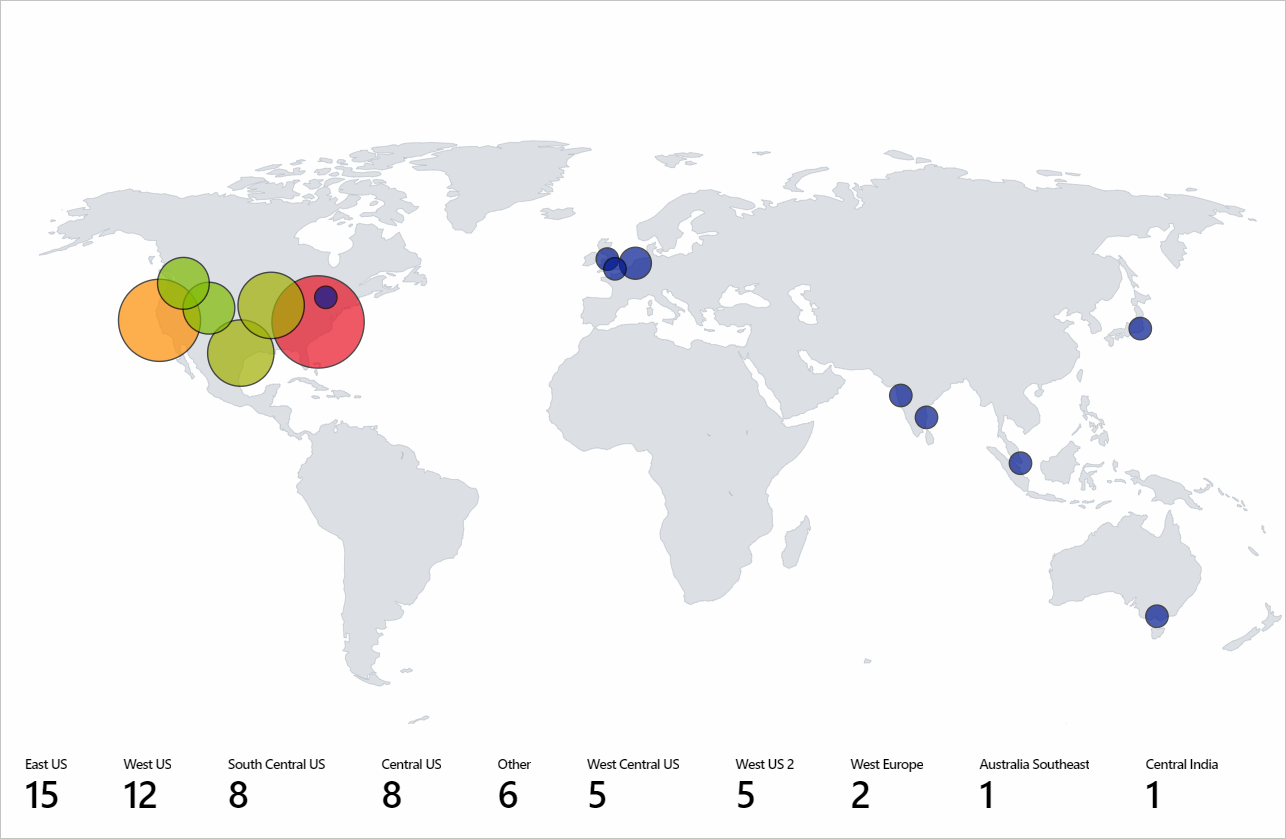

  8. 맵 시각화의 다음 스크린샷에서는 선택한 구독에 대한 각 Azure 지역의 스토리지 계정을 보여 줍니다.

이전 쿼리를 사용하여 Azure 위치 맵을 보여 주는 스크린샷

Azure 리소스 사용

  1. 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.
  2. 추가>메트릭 추가를 차례로 선택합니다.
  3. 스토리지 계정이 있는 구독을 사용합니다.
  4. 리소스 종류를 storage account로 변경합니다. 리소스에서 여러 스토리지 계정을 선택합니다.
  5. 메트릭 추가를 선택하고, 트랜잭션 메트릭을 추가합니다.
    1. 네임스페이스: Account
    2. 메트릭: Transactions
    3. 집계: Sum
    트랜잭션 메트릭을 보여 주는 스크린샷
  6. 메트릭 추가를 선택하고, 성공 E2E 대기 시간 메트릭을 추가합니다.
    1. 네임스페이스: Account
    2. 메트릭: Success E2E Latency
    3. 집계: Average
    성공 엔드투엔드 대기 시간 메트릭을 보여 주는 스크린샷
  7. 크기를 Large로 설정합니다.
  8. 시각화를 Map로 설정합니다.
  9. 맵 설정에서 다음을 설정합니다.
    1. 다음을 사용하는 위치 정보: Azure Resource
    2. Azure 리소스 필드: Name
    3. 크기 기준: microsoft.storage/storageaccounts-Transaction-Transactions
    4. 위치 집계: Sum of values
    5. 색 지정 유형: Heatmap
    6. 색 기준: microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
    7. 색 집계: Sum of values
    8. 색상표: Green to Red
    9. 최소값: 0
    10. 메트릭 값: microsoft.storage/storageaccounts-Transaction-SuccessE2ELatency
    11. 다른 메트릭 집계 기준: Sum of values
    12. 사용자 지정 서식 지정 확인란을 선택합니다.
    13. 단위: Milliseconds
    14. 스타일: Decimal
    15. 최대 소수 자릿수: 2

국가/지역 사용

  1. 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.

  2. 추가>쿼리 추가를 선택합니다.

  3. 데이터 원본을 Log으로 변경합니다.

  4. 리소스 종류를 Application Insights로 선택합니다. 그런 다음, pageViews 데이터가 있는 Application Insights 리소스를 선택합니다.

  5. 쿼리 편집기를 사용하여 분석을 위한 KQL을 입력하고 쿼리 실행을 선택합니다.

    pageViews
| project duration, itemCount, client_CountryOrRegion
| limit 20

  6. 크기를 Large로 설정합니다.

  7. 시각화를 Map로 설정합니다.

  8. 모든 설정이 자동으로 채워집니다. 사용자 지정 설정에서 맵 설정을 선택합니다.

위도/위치 사용

  1. 편집을 선택하여 통합 문서를 편집 모드로 전환합니다.
  2. 추가>쿼리 추가를 선택합니다.
  3. 데이터 원본을 JSON으로 변경합니다.
  4. 쿼리 편집기에서 JSON 데이터를 입력하고, 쿼리 실행을 선택합니다.
  5. 크기 값을 Large로 설정합니다.
  6. 시각화를 Map로 설정합니다.
  7. 맵 설정의 메트릭 설정 아래에서 메트릭 레이블을 displayName으로 설정합니다. 그런 다음, 저장 후 닫기를 선택합니다.

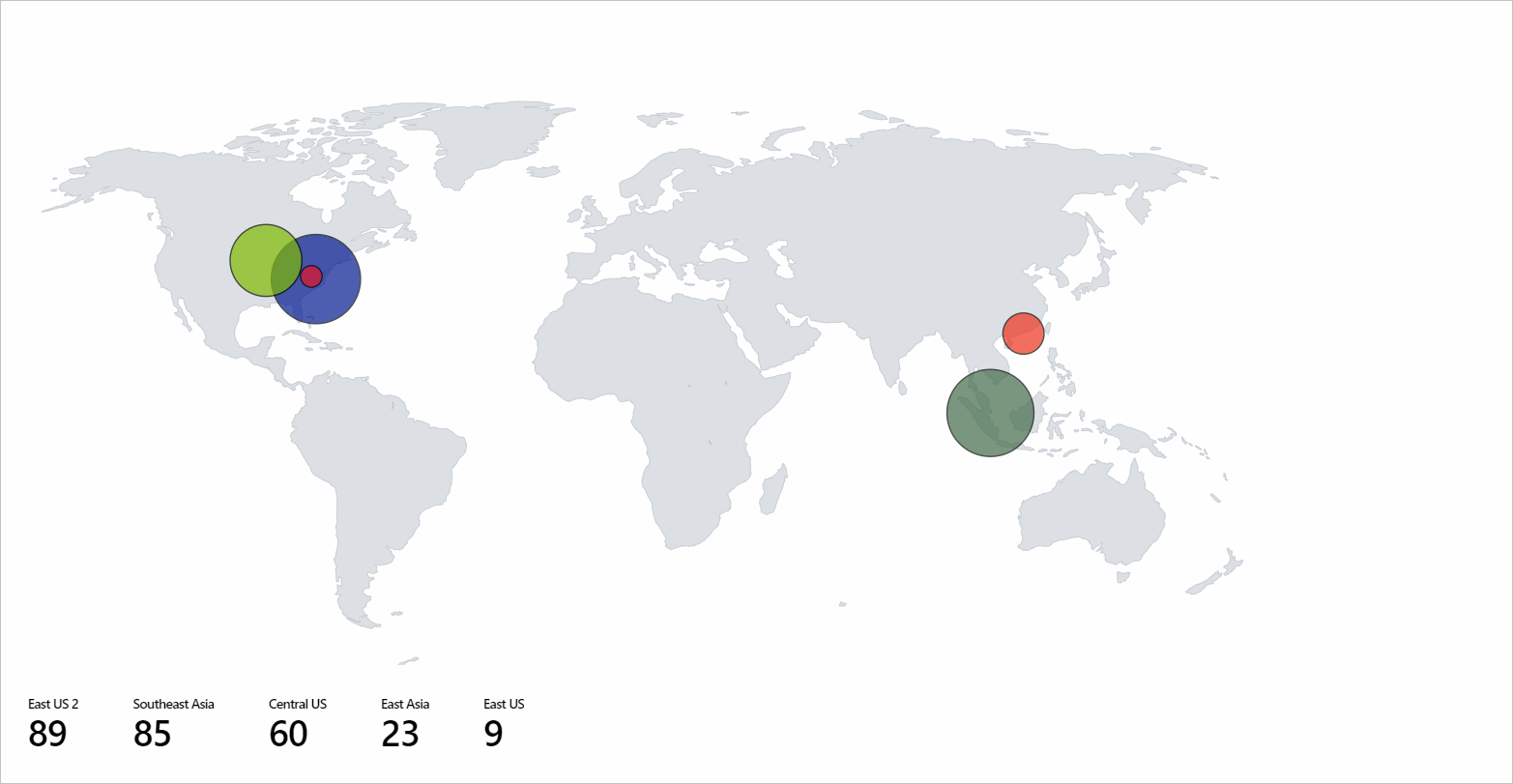

다음 맵 시각화에서는 메트릭에 대해 선택한 레이블이 있는 각 위도 및 경도 위치에 대한 사용자를 보여 줍니다.

메트릭에 대해 선택한 레이블을 사용하여 각 위도 및 경도 위치에 대한 사용자를 표시하는 맵 시각화를 보여 주는 스크린샷

지도 설정

맵 설정에는 레이아웃, 색 및 메트릭이 포함됩니다.

레이아웃 설정

설정 설명
Location info using 지도에 표시되는 항목의 위치를 가져올 방법을 선택합니다.
위도/경도: 위도 및 경도 정보를 포함하는 열이 있는 경우 이 옵션을 선택합니다. 위도 및 경도 데이터가 있는 각 행은 맵에서 고유한 항목으로 표시됩니다.
Azure 위치: Azure 위치(eastus, westeurope, centralindia) 정보를 포함한 열이 있는 경우 이 옵션을 선택합니다. 해당 열을 지정합니다. 그러면 각 Azure 위치에 해당하는 위도와 경도를 가져옵니다. 위치를 맵에 표시하도록 지정된 집계에 따라 동일한 위치 행을 그룹화합니다.
Azure 리소스: Azure Storage 계정 및 Azure Cosmos DB 계정과 같은 Azure 리소스 정보를 포함한 열이 있는 경우 이 옵션을 선택합니다. 해당 열을 지정합니다. 그러면 각 Azure 리소스에 해당하는 위도와 경도를 가져옵니다. 위치를 맵에 표시하도록 지정된 집계에 따라 동일한 위치(Azure 위치) 행을 그룹화합니다.
국가/지역: 국가/지역 이름/코드(US, 미국, IN, 인도, CN, 중국) 정보를 포함한 열이 있는 경우 이 옵션을 선택합니다. 해당 열을 지정합니다. 그러면 각 국가/지역/코드에 해당하는 위도와 경도를 가져옵니다. 행을 동일한 국가-지역 코드/국가-지역 이름으로 그룹화하여 위치를 맵에 표시합니다. 맵에서 국가 이름 및 국가 번호는 모두 단일 엔터티로 그룹화되지 않습니다.
Latitude/Longitude Location Info 필드 값이 위도/경도인 경우 이러한 두 옵션이 표시됩니다. Latitude 필드에서 위도를 포함하고 Longitude 필드에서 경도를 포함한 열을 각각 선택합니다.
Azure location field Location Info 필드 값이 Azure 위치인 경우 이 옵션이 표시됩니다. Azure 위치 정보를 포함한 열을 선택합니다.
Azure resource field Location Info 필드 값이 Azure 리소스인 경우 이 옵션이 표시됩니다. Azure 리소스 정보를 포함한 열을 선택합니다.
Country/Region field Location Info 필드 값이 국가/지역인 경우 이 옵션이 표시됩니다. 국가/지역 정보를 포함한 열을 선택합니다.
Size by 이 옵션은 맵에 표시되는 항목의 크기를 제어합니다. 크기는 사용자가 지정한 열의 값에 따라 달라집니다. 현재 원의 반지름은 열 값의 제곱근에 정비례합니다. 없음을 선택하면 모든 원이 기본 지역 크기로 표시됩니다.
Aggregation for location 이 필드는 동일한 Azure 위치/Azure 리소스/국가-지역을 포함한 Size by 열을 집계하는 방법을 지정합니다.
Minimum region size 이 필드는 맵에 표시되는 항목의 최소 반지름을 지정합니다. Size by 열의 값 간에 큰 차이가 있어 맵에서 더 작은 항목이 거의 표시되지 않을 때 사용됩니다.
Maximum region size 이 필드는 맵에 표시되는 항목의 최대 반지름을 지정합니다. Size by 열의 값이 매우 커서 매우 넓은 맵 영역을 차지할 때 사용됩니다.
Default region size 이 필드는 맵에 표시되는 항목의 기본 반지름을 지정합니다. Size by 열이 없음이거나 값이 0인 경우 기본 반지름이 사용됩니다.
Minimum value 영역 크기를 컴퓨팅하는 데 사용되는 최솟값입니다. 이를 지정하지 않으면 집계 후 가장 작은 값이 최솟값이 됩니다.
Maximum value 영역 크기를 계산하는 데 사용되는 최댓값입니다. 지정하지 않으면 집계 후 가장 큰 값이 최댓값이 됩니다.
Opacity of items on Map 이 필드는 맵에 표시되는 항목의 투명도를 지정합니다. 1의 불투명도는 투명도가 없음을 의미합니다. 0의 불투명도는 항목이 맵에 표시되지 않음을 의미합니다. 맵에 항목이 너무 많으면 겹치는 항목이 모두 표시되도록 불투명도를 낮은 값으로 설정할 수 있습니다.

색 설정

색 지정 유형 설명
None 모든 노드는 같은 색입니다.
Thresholds 이 유형에서 셀 색은 임계값 규칙으로 설정됩니다(예: CPU > 90% => 빨간색, 60% > CPU > 90% => 노란색, CPU < 60% => 녹색).
  • Color by: 이 열의 값은 임계값/열 지도 논리에서 사용됩니다.
  • Aggregation for color: 이 필드는 동일한 Azure 위치/Azure 리소스/국가-지역을 포함한 Color by 열을 집계하는 방법을 지정합니다.
    Heatmap 이 유형에서 셀의 색은 색상표 및 Color by 필드에 따라 지정됩니다. 또한 이 유형에는 임계값과 동일한 Color by 및 Aggregation for color 옵션이 있습니다.

    메트릭 설정

    설정 설명
    Metric Label Location Info 필드 값이 위도/경도인 경우 이 옵션이 표시됩니다. 이 기능을 사용하면 맵 아래에 표시되는 메트릭에 대해 표시할 레이블을 선택할 수 있습니다.
    Metric Value 이 필드는 맵 아래에 표시되는 메트릭 값을 지정합니다.
    Create 'Others' group after 이 필드는 “기타” 그룹이 만들어지기 전의 제한을 지정합니다.
    Aggregate 'Others' metrics by 이 필드는 표시되는 경우 "기타" 그룹에 사용되는 집계를 지정합니다.
    Custom formatting 이 필드를 사용하여 숫자 값의 단위, 스타일, 서식 옵션을 설정할 수 있습니다. 이 설정은 그리드의 사용자 지정 서식 지정과 동일합니다.

    다음 단계

    통합 문서에서 벌집형 시각화를 만드는 방법을 알아봅니다.
