収束/分岐 (touchpad-converge---diverge)
これは、Windows 高精度タッチパッド デバイスの接触の追跡とレポート機能をテストするためのものです。
テスト名
- Test.ConvergeDivergeDiagonal.json
テストされる主な要件
- Device.Input.Digitizer.PrecisionTouchpad.FingerSeparation
テストの目的
- デバイスが、異なる分離距離で連続的に発生する一意の接触を、エイリアシングなしで追跡してレポートできることを検証します。
必要なツール
- PT3 と高精度タッチパッドの変更 (または、収束/乖離のための同様のアセンブリ)。
- PTLogo.exe
検証手順
ptlogo.exe で Test.ConvergeDivergeDiagonal.json を起動します。
2 つの 7 mm の精密接点で収束/乖離アセンブリを使用します。
プレートを 45° 回転させます。
これらの精密接点を、画面で示されている距離だけ離れたデジタイザー表面上に配置します。
指示に従って、接点を相互に近づくように (収束)、または離れるように (乖離) に移動します。 a. 2 回のイテレーションごとに、タッチパッド上の新しい位置に接点を移動します。 b. 収束と乖離の両方について、各方向ごとに 5 回繰り返します (合計 10 回)。
2 つの接点が個別のままで、エラーが検出されない場合、PTLogo はそのイテレーションを自動的に合格にして、次のイテレーションに進みます。

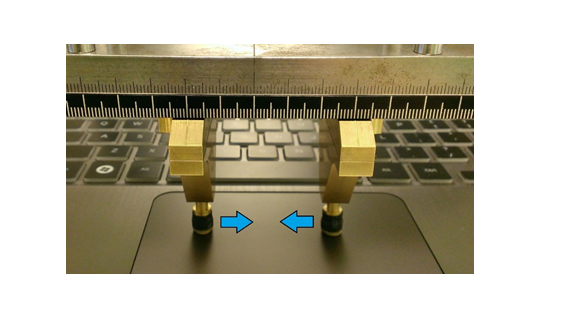

- 次の図に示すように、接点が 23 mm より大きく離れた状態から開始し、エッジとエッジの距離が 8 mm になるまでそれらを一緒に動かします。

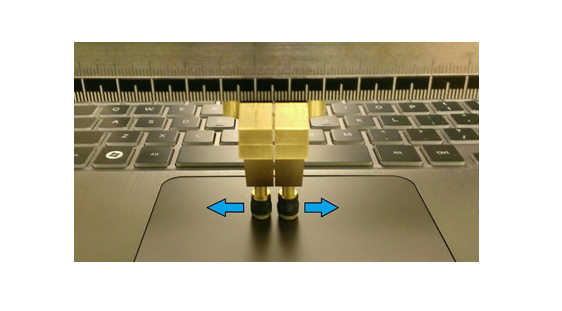

- 次の図に示すように、接点のエッジとエッジの距離が 9 mm の状態から開始し、23 mm より大きく離れるまで動かします。
一般的なエラー メッセージ
このテストを実行するときは、接点のエッジからエッジまでの最大の距離が常に 23 mm より大きく、最小の距離が常に 9 mm より小さいことを確認してください。
ここでは、一般的なエラー メッセージとその意味について説明します。
"[17] not enough separation of points: ####." ([17] ポイントの分離が十分ではありません: ####。)
接点を十分に離さずに収束テストを開始したか、乖離テストで接点を近付けすぎました。 表示される値 (####) は、報告された接点間の距離を示します。

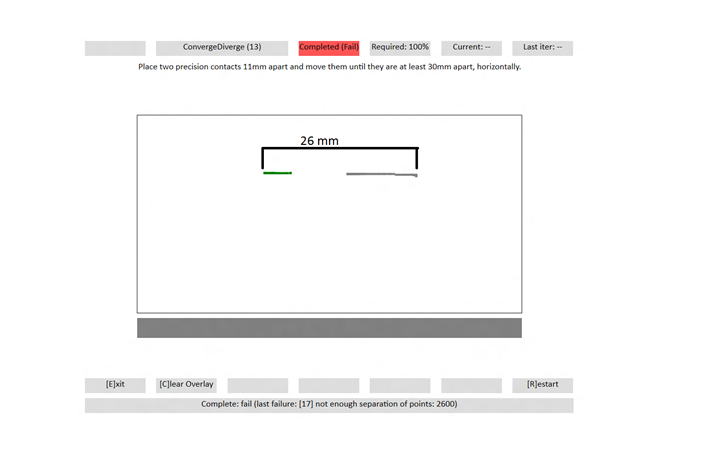

ポイント間の分離が不十分であることを示すテストのスクリーンショットを次に示します。
"[18] too much separation of points: ####." ([18] ポイントの分離が大きすぎます: ####。)
収束テストで接点を十分に近付けなかったか、接点を十分に近付けずに乖離テストを開始しました。 表示される値 (####) は、報告された接点間の距離を示します。

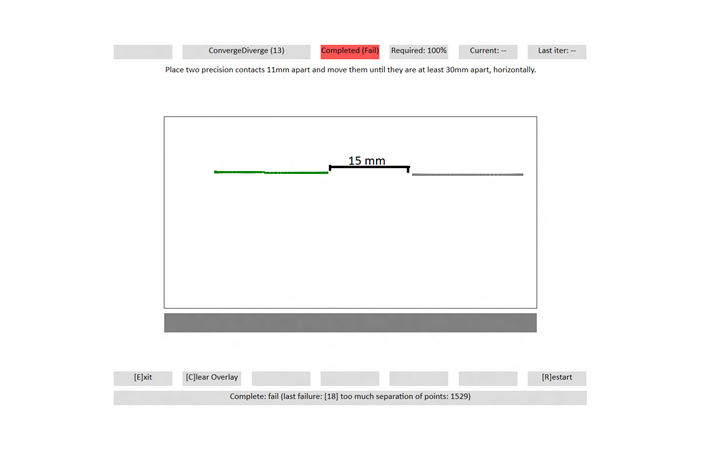

接点間の分離が大きすぎることを示すテストのスクリーンショットを次に示します。
合格基準
- 合格状態で完了するには、30/30 (100%) のイテレーションが合格する必要があります。
