ゲートウェイモードで SQL クライアント CLI を起動する

[アーティクル]
09/20/2024

大事な

AKS 上の Azure HDInsight は、2025 年 1 月 31 日に廃止されました。この発表でについて詳しく知ることができます。

ワークロードの突然の終了を回避するには、ワークロードを Microsoft Fabric または同等の Azure 製品に移行する必要があります。

大事な

この機能は現在プレビュー段階です。 Microsoft Azure プレビューの追加使用条件には、ベータ版、プレビュー版、または一般公開されていない Azure 機能に適用される、より多くの法的条件が含まれています。この特定のプレビューの詳細については、AKS プレビュー情報 Azure HDInsightを参照してください。ご質問や機能の提案がある場合は、AskHDInsight に詳細を記載してリクエストを送信し、さらにアップデートを希望される場合は Azure HDInsight Communityをフォローしてください。

このチュートリアルでは、AKS 上の HDInsight 上の Apache Flink Cluster 1.17.0 でゲートウェイモードで SQL クライアント CLI を開始する方法について説明します。ゲートウェイモードでは、CLI は SQL を指定されたリモートゲートウェイに送信してステートメントを実行します。

./bin/sql-client.sh gateway --endpoint <gateway address>

手記

AKS 上の HDInsight 上の Apache Flink クラスターでは、外部接続はすべて 443 ポート経由で行われます。ただし、内部的には、ポート 8083 をリッスンしている sql-gateway サービスに要求が再ルーティングされます。

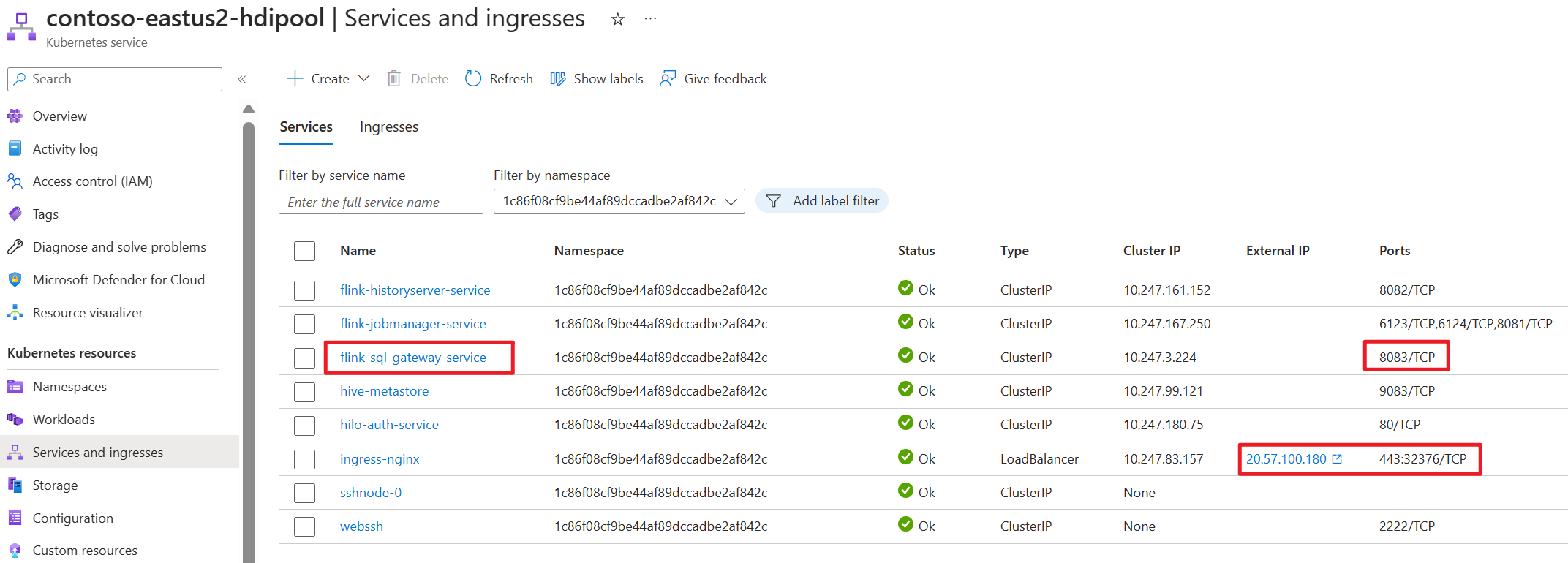

AKS 側で SQL ゲートウェイサービスを確認します。

Flink の SQL クライアントとは

Flink の Table & SQL API を使用すると、SQL 言語で記述されたクエリを操作できますが、これらのクエリは Java または Scala で記述されたテーブルプログラム内に埋め込む必要があります。さらに、これらのプログラムは、クラスターに送信される前にビルドツールでパッケージ化する必要があります。この機能により、Flink の使用が Java/Scala プログラマに制限されます。

SQL クライアントは、Java または Scala コードを 1 行も使用せずに、テーブルプログラムを記述、デバッグ、Flink クラスターに送信する簡単な方法を提供することを目的としています。 SQL クライアント CLI を使用すると、コマンドラインで実行中の分散アプリケーションからリアルタイムの結果を取得して視覚化できます。

詳細については、webssh で Flink SQL CLI クライアントを入力する方法のを参照してください。

Flink の SQL ゲートウェイとは

SQL ゲートウェイは、リモートから複数のクライアントがコンカレンシーで SQL を実行できるようにするサービスです。 Flink ジョブを送信し、メタデータを検索し、データをオンラインで分析する簡単な方法が提供されます。

詳細については、「SQL Gateway」を参照してください。

Flink-cli でゲートウェイモードで SQL クライアント CLI を起動する

AKS 上の HDInsight 上の Apache Flink クラスターで、次のコマンドを実行して、ゲートウェイモードで SQL クライアント CLI を開始します。

./bin/sql-client.sh gateway --endpoint host:port

or

./bin/sql-client.sh gateway --endpoint https://fqdn/sql-gateway

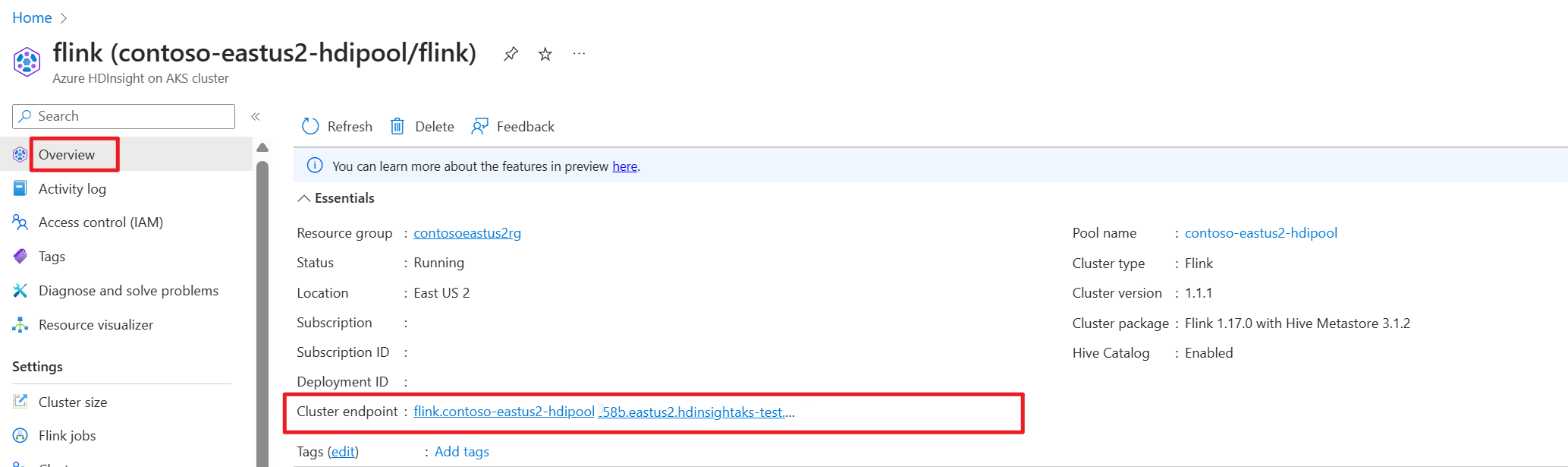

Azure portal でクラスターエンドポイント (ホストまたは fqdn) を取得します。

テスティング

準備

Flink CLI のダウンロード

ローカル Windows マシンの https://aka.ms/hdionaksflink117clilinux から Flink CLI をダウンロードします。

Linux 用 Windows サブシステムをインストールして、ローカルの Windows マシンでこの機能を実現します。

Windows コマンドを開き(JAVA_HOMEと flink-cli のパスを独自のパスに置き換えます)、flink-cli をダウンロードします。

Windows Subsystem for Linux --distribution Ubuntu
export JAVA_HOME=/mnt/c/Work/99_tools/zulu11.56.19-ca-jdk11.0.15-linux_x64
cd <folder>
wget https://hdiconfigactions.blob.core.windows.net/hiloflink17blob/flink-cli.tgz
tar -xvf flink-cli.tgz

flink-conf.yaml でエンドポイント、テナント ID、ポート 443 を設定する

user@MININT-481C9TJ:/mnt/c/Users/user/flink-cli$ cd conf
user@MININT-481C9TJ:/mnt/c/Users/user/flink-cli/conf$ ls -l
total 8
-rwxrwxrwx 1 user user 2451 Feb 26 20:33 flink-conf.yaml
-rwxrwxrwx 1 user user 2946 Feb 23 14:13 log4j-cli.properties

user@MININT-481C9TJ:/mnt/c/Users/user/flink-cli/conf$ cat flink-conf.yaml

rest.address: <flink cluster endpoint on Azure portal>
azure.tenant.id: <tenant ID>
rest.port: 443

AKS クラスターのサブネット内で、VPN が有効になっている HDInsight に、ポート 443 経由でアクセスする Windows のローカルパブリック IP をネットワークセキュリティの受信許可リストに登録します。

Flink-cli から Flink SQL へのゲートウェイモードで sql-client.sh を実行します。

bin/sql-client.sh gateway --endpoint https://fqdn/sql-gateway

例

user@MININT-481C9TJ:/mnt/c/Users/user/flink-cli$ bin/sql-client.sh gateway --endpoint https://fqdn/sql-gateway

                                   ▒▓██▓██▒
                               ▓████▒▒█▓▒▓███▓▒
                            ▓███▓░░        ▒▒▒▓██▒  ▒
                          ░██▒   ▒▒▓▓█▓▓▒░      ▒████
                          ██▒         ░▒▓███▒    ▒█▒█▒
                            ░▓█            ███   ▓░▒██
                              ▓█       ▒▒▒▒▒▓██▓░▒░▓▓█
                            █░ █   ▒▒░       ███▓▓█ ▒█▒▒▒
                            ████░   ▒▓█▓      ██▒▒▒ ▓███▒
                         ░▒█▓▓██       ▓█▒    ▓█▒▓██▓ ░█░
                   ▓░▒▓████▒ ██         ▒█    █▓░▒█▒░▒█▒
                  ███▓░██▓  ▓█           █   █▓ ▒▓█▓▓█▒
                ░██▓  ░█░            █  █▒ ▒█████▓▒ ██▓░▒
               ███░ ░ █░          ▓ ░█ █████▒░░    ░█░▓  ▓░
              ██▓█ ▒▒▓▒          ▓███████▓░       ▒█▒ ▒▓ ▓██▓
           ▒██▓ ▓█ █▓█       ░▒█████▓▓▒░         ██▒▒  █ ▒  ▓█▒
           ▓█▓  ▓█ ██▓ ░▓▓▓▓▓▓▓▒              ▒██▓           ░█▒
           ▓█    █ ▓███▓▒░              ░▓▓▓███▓          ░▒░ ▓█
           ██▓    ██▒    ░▒▓▓███▓▓▓▓▓██████▓▒            ▓███  █
          ▓███▒ ███   ░▓▓▒░░   ░▓████▓░                  ░▒▓▒  █▓
          █▓▒▒▓▓██  ░▒▒░░░▒▒▒▒▓██▓░                            █▓
          ██ ▓░▒█   ▓▓▓▓▒░░  ▒█▓       ▒▓▓██▓    ▓▒          ▒▒▓
          ▓█▓ ▓▒█  █▓░  ░▒▓▓██▒            ░▓█▒   ▒▒▒░▒▒▓█████▒
           ██░ ▓█▒█▒  ▒▓▓▒  ▓█                █░      ░░░░   ░█▒
           ▓█   ▒█▓   ░     █░                ▒█              █▓
            █▓   ██         █░                 ▓▓        ▒█▓▓▓▒█░
             █▓ ░▓██░       ▓▒                  ▓█▓▒░░░▒▓█░    ▒█
              ██   ▓█▓░      ▒                    ░▒█▒██▒      ▓▓
               ▓█▒   ▒█▓▒░                         ▒▒ █▒█▓▒▒░░▒██
                ░██▒    ▒▓▓▒                     ▓██▓▒█▒ ░▓▓▓▓▒█▓
                  ░▓██▒                          ▓░  ▒█▓█  ░░▒▒▒
                      ▒▓▓▓▓▓▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒▒░░▓▓  ▓░▒█░

    ______ _ _       _       _____  ____  _         _____ _ _            _  BETA
   |  ____| (_)     | |     / ____|/ __ \| |       / ____| (_)          | |
   | |__  | |_ _ __ | | __ | (___ | |  | | |      | |    | |_  ___ _ __ | |_
   |  __| | | | '_ \| |/ /  \___ \| |  | | |      | |    | | |/ _ \ '_ \| __|
   | |    | | | | | |   <   ____) | |__| | |____  | |____| | |  __/ | | | |_
   |_|    |_|_|_| |_|_|\_\ |_____/ \___\_\______|  \_____|_|_|\___|_| |_|\__|

        Welcome! Enter 'HELP;' to list all available commands. 'QUIT;' to exit.

Command history file path: /home/user/.flink-sql-history

外部ソースを使用してテーブルにクエリを実行する前に、関連する jar を準備します。次の例では、Flink SQL の kafka テーブル、mysql テーブルのクエリを実行します。 jar をダウンロードし、Azure Data Lake Storage gen2 ストレージに接続された Flink クラスターに配置します。

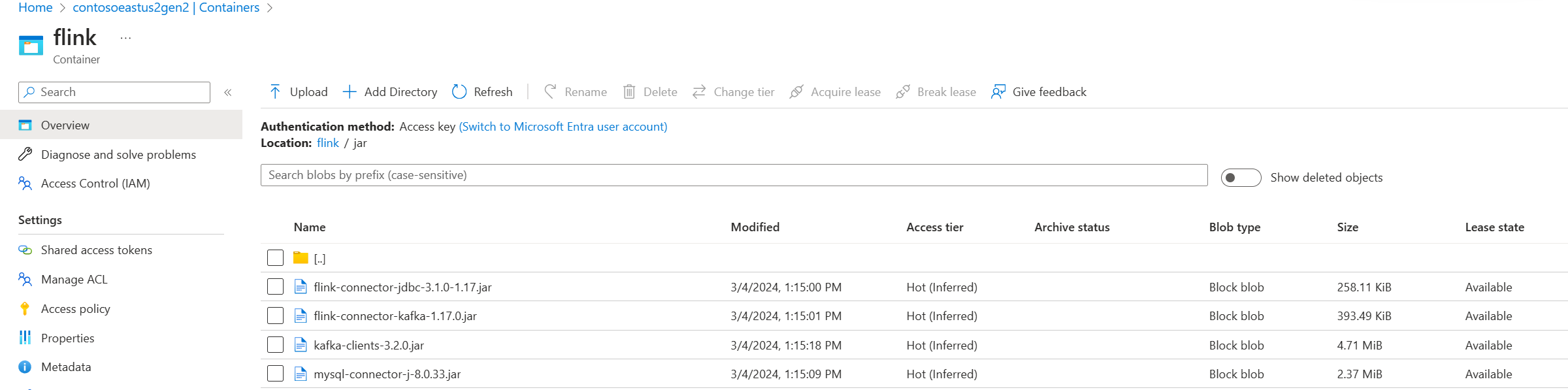

Azure ポータルでの Azure Data Lake Storage gen2 のジャー:

既に作成されているテーブルを使用し、管理のために Hive メタストアに配置してから、クエリを実行します。

手記

この例では、AKS 上の HDInsight のすべての jar が既定の Azure Data Lake Storage Gen2 です。コンテナーとストレージアカウントは、クラスターの作成時に指定したアカウントと同じである必要はありません。必要に応じて、別のストレージアカウントを指定し、クラスターユーザーマネージド ID に Azure Data Lake Storage Gen2 側のストレージ BLOB データ所有者ロールを付与できます。

CREATE CATALOG myhive WITH (
    'type' = 'hive'
);

USE CATALOG myhive;

// ADD jar into environment
ADD JAR 'abfs://<container>@<storage name>.dfs.core.windows.net/jar/flink-connector-jdbc-3.1.0-1.17.jar';
ADD JAR 'abfs://<container>@<storage name>.dfs.core.windows.net/jar/mysql-connector-j-8.0.33.jar';
ADD JAR 'abfs://<container>@<storage name>.dfs.core.windows.net/jar/kafka-clients-3.2.0.jar';
ADD JAR 'abfs://<container>@<storage name>.dfs.core.windows.net/jar/flink-connector-kafka-1.17.0.jar';

Flink SQL> show jars;
----------------------------------------------------------------------------------------------+
|                                                                                         jars |
+----------------------------------------------------------------------------------------------+
|    abfs://<container>@<storage name>.dfs.core.windows.net/jar/flink-connector-kafka-1.17.0.jar |
| abfs://<container>@<storage name>.dfs.core.windows.net/jar/flink-connector-jdbc-3.1.0-1.17.jar |
|             abfs://<container>@<storage name>.dfs.core.windows.net/jar/kafka-clients-3.2.0.jar |
|        abfs://<container>@<storage name>.dfs.core.windows.net/jar/mysql-connector-j-8.0.33.jar |
+----------------------------------------------------------------------------------------------+
4 rows in set

Flink SQL> SET 'sql-client.execution.result-mode' = 'tableau';
[INFO] Execute statement succeed.

Flink SQL> show tables;
+----------------------+
|           table name |
+----------------------+
| flightsintervaldata1 |
|    kafka_user_orders |
|           kafkatable |
|    mysql_user_orders |
|               orders |
+----------------------+
5 rows in set

// mysql cdc table
Flink SQL> select * from mysql_user_orders;
+----+-------------+----------------------------+-------------+--------------------------------+--------------+-------------+--------------+
| op |    order_id |                 order_date | customer_id |                  customer_name |        price |  product_id | order_status |
+----+-------------+----------------------------+-------------+--------------------------------+--------------+-------------+--------------+
| +I |       10001 | 2023-07-16 10:08:22.000000 |           1 |                           Jark |     50.00000 |
102 |        FALSE |
| +I |       10002 | 2023-07-16 10:11:09.000000 |           2 |                          Sally |     15.00000 |
105 |        FALSE |
| +I |       10003 | 2023-07-16 10:11:09.000000 |           3 |                          Sally |     25.00000 |

参考

AKS クラスター上の HDInsight における Apache Flink® インターフェース (CLI) Command-Line
