参照アーキテクチャ図

適切なロール: 共同販売ソリューション管理者

参照アーキテクチャ図 は、Microsoft コマーシャル マーケットプレース ソリューションが依存しているインフラストラクチャのモデルです。

Azure 知的財産 (IP) ソリューションの場合は、IP 共同販売の技術的要件に従って、ソリューションで Microsoft のクラウド サービスがどのように使用されているかも示す必要があります。

参照図は、アーキテクチャの品質を評価するためのものではありません。 これは、ソリューションで Microsoft サービスがどのように使用されているかを示すことを目的としています。

さまざまなツールを使用して、参照アーキテクチャ図を作成できます。 ただし、Microsoft Visio には、役立つ開始点として使用できる azure アーキテクチャ モデル があるため、お勧めします。

参照アーキテクチャ図の一般的なコンポーネント

参照アーキテクチャ図では、IP をソリューション、アプリケーション、またはサービス コードとして明確に識別する必要があります。このコードは、にデプロイMicrosoft Azure の使用を促進。

コードは再利用性が高く、デプロイごとの広範なカスタマイズに依存しないようにする必要があります。

この図では、ソリューションで Microsoft サービスがどのように使用されているかを十分に理解している必要があります。 図には、次のものが含まれている必要があります。

• 図のコンポーネント間の相互作用を理解するためのデータ フローの概要説明
• Azure クラウド、顧客クラウド、オンプレミス環境、および他のクラウド サービスとの統合の論理境界
• ソリューションをホストして操作する Azure クラウド サービス (Azure リソースを使用するものも含む)
• 反復可能な知的財産 (IP) コードの識別。ソリューションの一部として提供するコード
• ソリューションを公開するユーザー インターフェイスとその他のサービス

参照アーキテクチャ図の例: 垂直業界のチャットボット

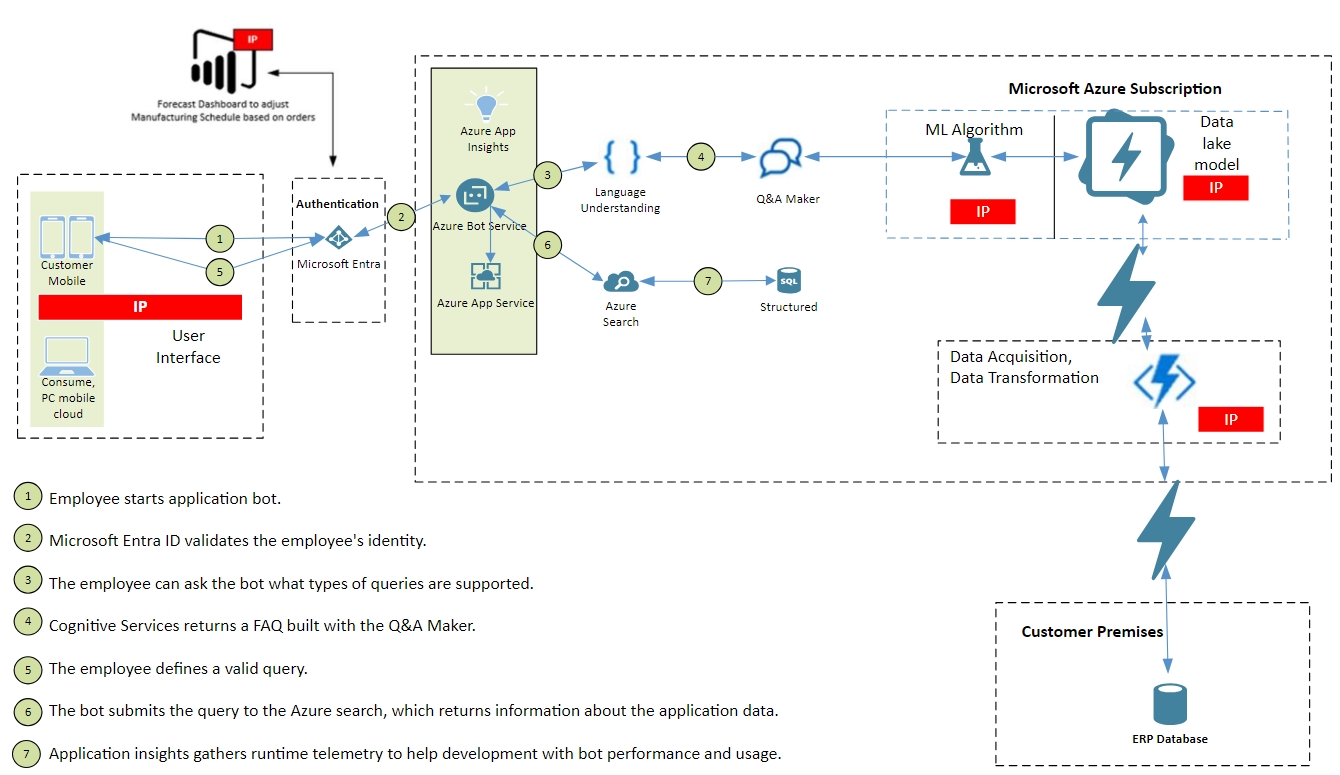

次の図は、機械学習アルゴリズムを使用して需要シナリオを予測するのに役立つイントラネット サイトと統合できる垂直業界のチャットボットを示す参照アーキテクチャ図の例です。 さまざまなエンタープライズ リソース プランニング (ERP) システムのサプライ チェーンおよび製造スケジュール データを使用します。 ボットは、営業担当者が注文の可能な配送日にコミットできるタイミングに関する質問に対処するように設計されています。

関連コンテンツ

• 共同販売ソリューション を構成する
