Azure 上に TmaxSoft OpenFrame をインストールする

  • [アーティクル]

注意事項

この記事では、サービス終了 (EOL) 状態の Linux ディストリビューションである CentOS について説明します。 適宜、使用と計画を検討してください。 詳細については、「CentOS のサポート終了に関するガイダンス」を参照してください。

開発、デモ、テスト、運用のワークロードに適した OpenFrame 環境を Azure 上にセットアップする方法を学習します。 このチュートリアルでは、各ステップについて説明します。

OpenFrame には、Azure 上にメインフレーム エミュレーション環境を作成する複数のコンポーネントが含まれています。 たとえば、OpenFrame のオンライン サービスでは、IBM Customer Information Control System (CICS) などのメインフレーム ミドルウェアが置き換えられ、OpenFrame Batch の TJES コンポーネントでは、IBM メインフレームの Job Entry Subsystem (JES) が置き換えられます。

OpenFrame は、Oracle Database、Microsoft SQL Server、IBM Db2、MySQL など、任意のリレーショナル データベースで動作します。 OpenFrame のこのインストールでは、TmaxSoft の Tibero リレーショナル データベースを使用します。 OpenFrame と Tibero はどちらも、Linux オペレーティング システムで動作します。 このチュートリアルでは、CentOS 7.3 をインストールしますが、他のサポートされている Linux ディストリビューションを使用することもできます。 OpenFrame アプリケーション サーバーと Tibero データベースは、1 つの仮想マシン (VM) にインストールします。

このチュートリアルでは、OpenFrame スイート コンポーネントをインストールする手順を説明します。 いくつかは、個別にインストールする必要があります。

OpenFrame のメイン コンポーネント:

  • 必須のインストール パッケージ。
  • Tibero データベース。
  • Open Database Connectivity (ODBC) は、OpenFrame 内のアプリケーションによって、Tibero データベースとの通信に使用されます。
  • OpenFrame Base。システム全体を管理するミドルウェアです。
  • OpenFrame Batch。メインフレームのバッチ システムを置換するソリューションです。
  • TACF。システムおよびリソースへのユーザー アクセスを制御するサービス モジュールです。
  • ProSort。バッチ トランザクション用の並べ替えツールです。
  • OFCOBOL。メインフレームの COBOL プログラムを解釈するコンパイラです。
  • OFASM。メインフレームのアセンブラー プログラムを解釈するコンパイラです。
  • OpenFrame Server Type C (OSC )。メインフレームのミドルウェアと IBM CICS を置き換えるソリューションです。
  • Java Enterprise User Solution (JEUS)。Java Enterprise Edition 6 で認定されている Web アプリケーション サーバーです。
  • OFGW。3270 リスナーを提供する OpenFrame ゲートウェイ コンポーネントです。
  • OFManager。Web 環境で OpenFrame の運用と管理の機能を提供するソリューションです。

他の必要な OpenFrame コンポーネント:

  • OSI。メインフレームのミドルウェアと IMS DC を置き換えるソリューションです。
  • TJES。メインフレームの JES 環境を提供するソリューションです。
  • OFTSAM。オープン システムで (V)SAM ファイルを使用できるようにするソリューションです。
  • OFHiDB。メインフレームの IMS DB を置き換えるソリューションです。
  • OFPLI。メインフレームの PL/I プログラムを解釈するコンパイラです。
  • PROTRIEVE。メインフレームの言語 CA-Easytrieve を実行するソリューションです。
  • OFMiner。メインフレームのアセットを分析し、それらを Azure に移行するソリューションです。

Architecture

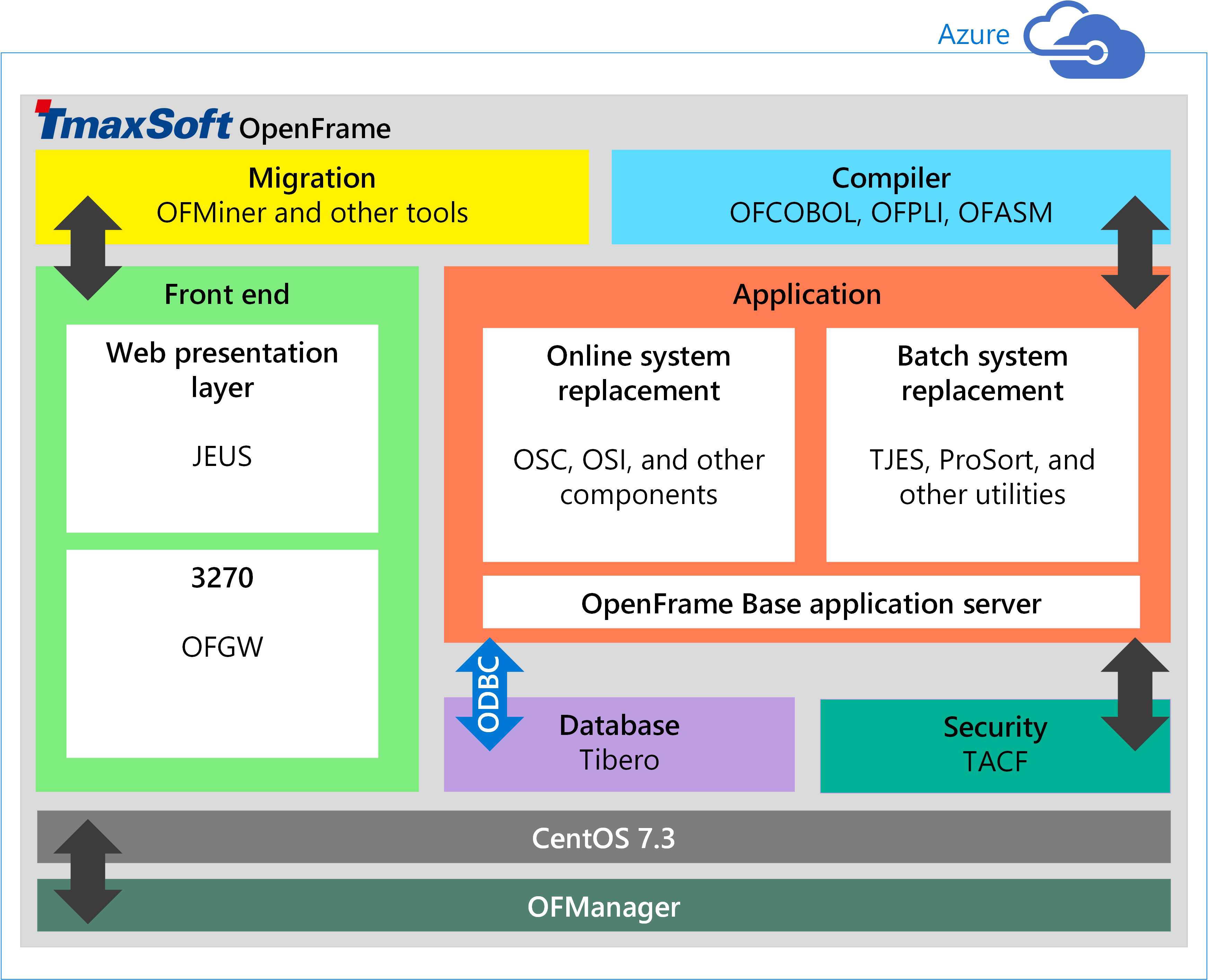

次の図では、このチュートリアルでインストールされる OpenFrame 7.0 アーキテクチャのコンポーネントの概要を示します。

OpenFrame のコンポーネント

Azure のシステム要件

次の表では、Azure にインストールするための要件を示します。

WinSCP:使用できる一般的な SFTP クライアントと FTP クライアントです
Eclipse for Windows:TmaxSoft でサポートされている開発プラットフォームです
(現時点では、Microsoft Visual Studio はサポートされていません)
要件説明
Azure でサポートされる Linux ディストリビューション Linux x86 2.6 (32 ビット、64 ビット)
Red Hat 7.x
CentOS 7.x
ハードウェア コア:2 (最低)
メモリ:4 GB (最低)
スワップ領域:1 GB (最低)
ハード ディスク:100 GB (最低)
Windows ユーザー用のオプション ソフトウェア

前提条件

数日かけて、必要なソフトウェアをすべてアセンブルし、すべての手動プロセスを完了するように計画します。

始める前に、次のことを行います。

  • TmaxSoft から OpenFrame のインストール メディアを入手します。 TmaxSoft の既存の顧客は、TmaxSoft の担当者に連絡してライセンスされたコピーを用意します。 それ以外の場合は、TmaxSoft から試用版を要求します。
  • support@tmaxsoft.com にメールを送り、OpenFrame のドキュメントを要求します。
  • まだない場合は、Azure サブスクリプションを入手します。 始める前に、無料アカウントを作成することもできます。
  • 省略可能。 組織内の許可されたユーザーに Azure VM へのアクセスを制限する、サイト間 VPN トンネルまたは Jumpbox を設定します。 このステップは必須ではありませんが、ベスト プラクティスです。

OpenFrame と Tibero 用の VM を Azure 上に設定します

さまざまなデプロイ パターンを使用して OpenFrame 環境を設定できますが、以下の手順では、1 つの VM 上に OpenFrame アプリケーション サーバーと Tibero データベースをデプロイする方法を示します。 大規模な環境と大きなワークロードの場合のベスト プラクティスは、パフォーマンス向上のため、データベースを専用の VM に別にデプロイすることです。

VM を作成するには

  1. Azure portal にサインインします。

  2. [仮想マシン] をクリックします。

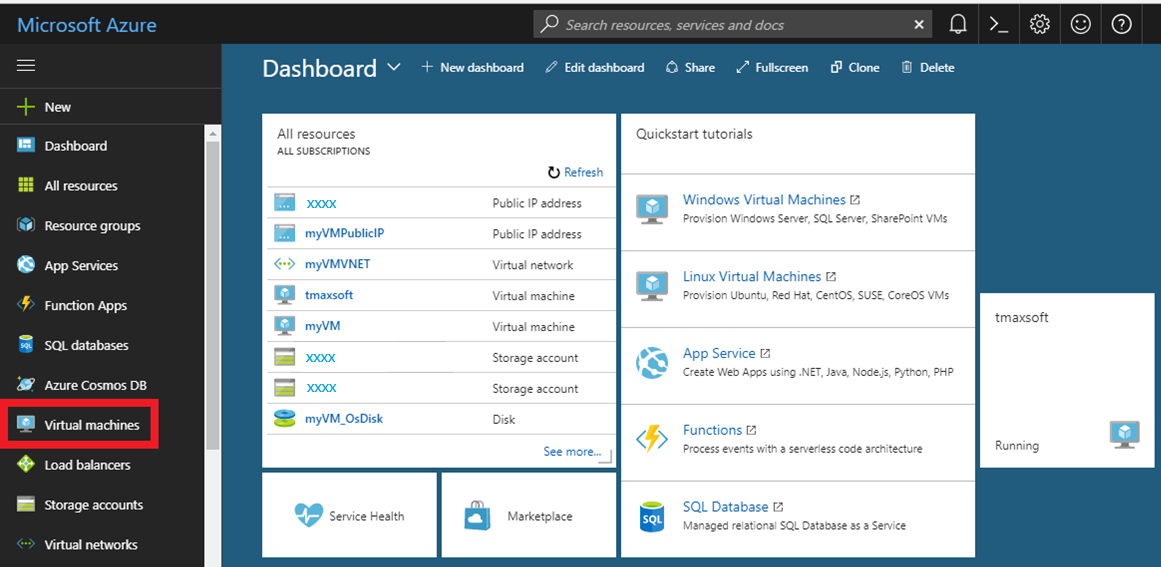

    Azure portal でのリソース一覧

  3. [追加] をクリックします。

    Azure portal の [追加] オプション

  4. [オペレーティング システム] の右側で、 [その他] をクリックします。

    Azure portal の [その他] オプション

  5. [CentOS ベース 7.3] をクリックしてこのチュートリアルに正確に従うか、または別のサポートされている Linux ディストリビューションを選択してもかまいません。

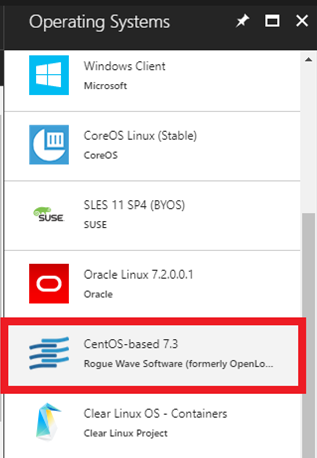

    Azure portal でのオペレーティング システムのオプション

  6. [基本] 設定で、 [名前] 、 [ユーザー名] 、 [認証の種類] 、 [サブスクリプション] (従量課金制は AWS スタイルの支払いです)、 [リソース グループ] (既存のものを使うか、TmaxSoft グループを作成します) を入力します。

  7. 完了したら ( [認証の種類] の公開/秘密キー ペアを含めて)、 [送信] をクリックします。

注意

[認証の種類] に SSH 公開キーを使用する場合は、次のセクションの手順を参照して公開/秘密キー ペアを生成してから、この手順を再開します。

公開/秘密キー ペアを生成する

公開キーは自由に共有できますが、秘密キーは完全に秘密に保持し、別のパーティとは共有しないようにする必要があります。 キーを生成した後、SSH 公開キーを構成に貼り付ける必要があります。実際には、Linux VM にアップロードします。 ユーザー アカウントのホーム ディレクトリの ~/.ssh ディレクトリ内の authorized_keys の内部に格納されます。 その後、Linux VM では、SSH クライアント内で関連付けられている SSH 秘密キーが提供されると、接続を認識して検証できるようになります。

新しいユーザーに VM へのアクセスを許可する場合:

  • 新しい各ユーザーは、独自の公開キーと秘密キーを生成します。
  • ユーザーは、自分の秘密キーを分けて保存し、公開キーの情報を VM の管理者に送信します。
  • 管理者は、公開キーの内容を ~/.ssh/authorized_keys ファイルに貼り付けます。
  • 新しい各ユーザーは、OpenSSH 経由で接続します。

SSH キー ペアの作成方法に関する詳細については、「Azure 内に Linux VM 用の SSH 公開/秘密キーのペアを作成して使用する」を参照してください。

VM の機能を構成する

  1. Azure portal の [サイズの選択] ブレードで、必要な Linux マシンのハードウェア設定を選択します。 Tibero と OpenFrame の両方をインストールするための "最小" 要件は、このインストール例で示すように、2 つの CPU と 4 GB の RAM です。

    仮想マシンを作成する - 基本

  2. [3 設定] をクリックし、既定の設定を使用してオプション機能を構成します。

  3. 支払いの詳細を確認します。

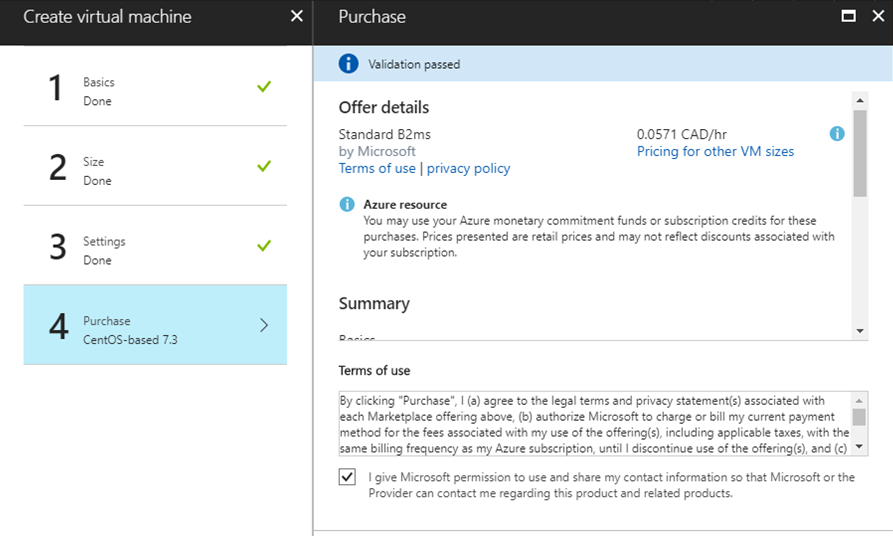

    仮想マシンを作成する - 購入

  4. 選択内容を送信します。 Azure で VM のデプロイが開始されます。 通常、このプロセスには数分かかります。

  5. VM がデプロイされると、ダッシュボードが表示されて、構成中に選したすべての設定が示されます。 パブリック IP アドレスを書き留めておきます。

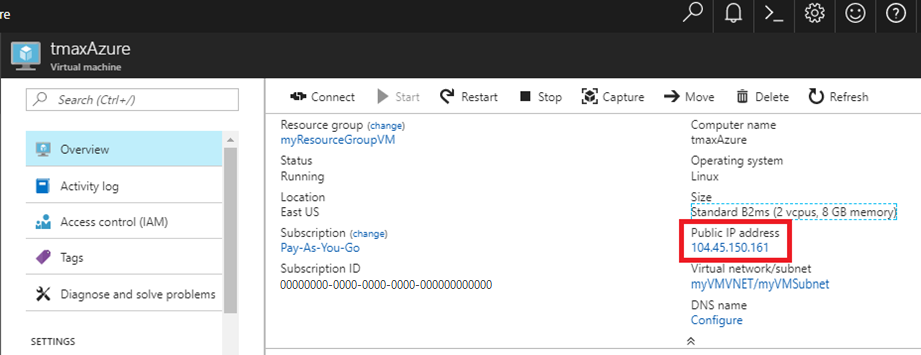

    Azure ダッシュボード上の tmax

  6. bash または PowerShell プロンプトを開きます。

  7. [ホスト名] に、ご自分のユーザー名と、コピーしたパブリック IP アドレスを入力します。 たとえば、username@publicip などです。

    [PuTTY Configuration]\(PuTTY 構成\) ダイアログ ボックスを表示し、[ホスト名 (または IP アドレス)] フィールドを強調表示するスクリーンショット。

  8. [Category](カテゴリ) ボックスで、 [Connection](接続) > [SSH] > [Auth] をクリックします。秘密キー ファイルのパスを指定します。

    [PuTTY Configuration]\(PuTTY 構成\) ダイアログ ボックス

  9. [Open](開く) をクリックして、PuTTY ウィンドウを起動します。 成功すると、Azure で実行されている新しい CentOS VM に接続されます。

  10. ルート ユーザーとしてログオンするには、「sudo bash」と入力します。

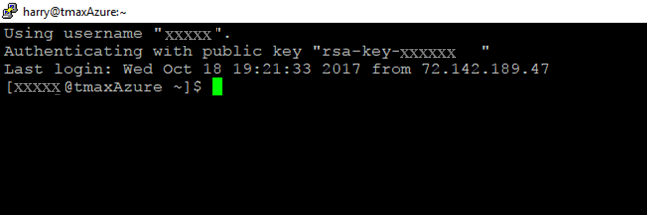

    コマンド ウィンドウでのルート ユーザーのログオン

環境とパッケージを設定する

VM が作成されてログオンしたので、いくつかの設定手順を実行して、必要なプレインストール パッケージをインストールする必要があります。

  1. 名前 ofdemo をローカル IP アドレスにマップし、任意のテキスト エディターを使用して /etc/hosts を変更します。 ここでは IP が 192.168.96.148 であるとします。次に示すのは変更前です。

    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1              localhost localhost.localdomain localhost6 localhost6.localdomain
<IP Address>    <your hostname>
    • 次に示すのは変更後です。
    127.0.0.1   localhost localhost.localdomain localhost4 localhost4.localdomain4
::1              localhost localhost.localdomain localhost6 localhost6.localdomain
192.168.96.148   ofdemo

  2. グループとユーザーを作成します。

    sudo adduser -d /home/oframe7 oframe7

  3. ユーザー oframe7 のパスワードを変更します。

    sudo passwd oframe7

    New password:
Retype new password:
passwd: all authentication tokens updated successfully.

  4. 任意のテキスト エディターを使用して /etc/sysctl.conf のカーネル パラメーターを更新します。

    kernel.shmall = 7294967296
kernel.sem = 10000 32000 10000 10000

  5. 再起動せず、動的にカーネル パラメーターを更新します。

    sudo /sbin/sysctl -p

  6. 必要なパッケージを取得します。サーバーがインターネットに接続されていることを確認し、次のパッケージをダウンロードして、インストールします。

    • dos2unix

    • glibc

    • glibc.i686 glibc.x86_64

    • libaio

    • ncurses

      注意

      ncurses パッケージをインストールした後、次のシンボリック リンクを作成します。

      sudo ln -s /usr/lib64/libncurses.so.5.9 /usr/lib/libtermcap.so
sudo ln -s /usr/lib64/libncurses.so.5.9 /usr/lib/libtermcap.so.2

    • gcc

    • gcc-c++

    • libaio-devel.x86_64

    • strace

    • ltrace

    • gdb

  7. Java RPM のインストールの場合は、次のようにします。

sudo rpm -ivh jdk-7u79-linux-x64.rpm
  • 任意のテキスト エディターを使用して、次の内容を ~./.bash_profile に追加します。
# JAVA ENV
export JAVA_HOME=/usr/java/jdk1.7.0_79/
export PATH=$JAVA_HOME/bin:$PATH
export CLASSPATH=$CLASSPATH:$JAVA_HOME/jre/lib/ext:$JAVA_HOME/lib/tools.jar
  • 次のコマンドを実行して、プロファイルを読み込みます。
sudo source /etc/profile
  • 次のコマンドを使って java バージョンを検証します。
sudo java –version

java version "1.7.0_79"
Java(TM) SE Runtime Environment (build 1.7.0_79-b15)
Java HotSpot(TM) 64-Bit Server VM (build 24.79-b02, mixed mode)

sudo echo $JAVA_HOME /usr/java/jdk1.7.0_79/

Tibero データベースをインストールする

Tibero では、Azure 上の OpenFrame 環境でいくつかの主要な機能が提供されています。

  • Tibero は、さまざまなシステム機能のための OpenFrame の内部データ ストアとして使用されます。
  • KSDS、RRDS、ESDS などの VSAM ファイルでは、データ ストレージ用に Tibero データベースを内部的に使用します。
  • TACF データ リポジトリは Tibero に格納されます。
  • OpenFrame カタログ情報は Tibero に格納されます。
  • IBM Db2 の代わりとして Tibero データベースを使用し、アプリケーション データを格納できます。

Tibero をインストールするには

  1. Tibero バイナリ インストーラー ファイルが存在することを確認し、バージョン番号を確認します。

  2. Tibero ソフトウェアを、Tibero のユーザー アカウント (oframe) にコピーします。 次に例を示します。

    tar -xzvf tibero6-bin-6_rel_FS04-linux64-121793-opt-tested.tar.gz
mv license.xml /opt/tmaxdb/tibero6/license/

  3. 任意のテキスト エディターを使用して .bash_profile を開き、次のコードを貼り付けます。

    # Tibero6 ENV
export TB_HOME=/opt/tmaxdb/tibero6
export TB_SID=TVSAM export TB_PROF_DIR=$TB_HOME/bin/prof
export LD_LIBRARY_PATH=$TB_HOME/lib:$TB_HOME/client/lib:$LD_LIBRARY_PATH
export PATH=$TB_HOME/bin:$TB_HOME/client/bin:$PATH

  4. bash プロファイルを実行するには、コマンド プロンプトで次のように入力します。

    source .bash_profile

  5. ヒント ファイル (Tibero の構成ファイル) を生成し、内容を確認します。 次に例を示します。

    sh $TB_HOME/config/gen_tip.sh
cat $TB_HOME/config/$TB_SID.tip

  6. 次に示すように、任意のテキスト エディターを使用して \$TB_HOME/client/config/tbdsn.tbr を変更し、localhost の代わりに 127.0.0.1 を入力します。

    TVSAM=(
(INSTANCE=(HOST=127.0.0.1)
    (PT=8629)
(DB_NAME=TVSAM)
      )
 )

  7. データベースを作成します。 次のような出力が表示されます。

    Change core dump dir to /opt/tmaxdb/tibero6/bin/prof.
Listener port = 8629
Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NOMOUNT mode).
 /--------------------- newmount sql ------------------------/
create database character set MSWIN949 national character set UTF16;
/-----------------------------------------------------------/
Database created.
Change core dump dir to /opt/tmaxdb/tibero6/bin/prof.
Listener port = 8629
Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NORMAL mode).
/opt/tmaxdb/tibero6/bin/tbsvr
………………………..
Creating agent table...
Done.
For details, check /opt/tmaxdb/tibero6/instance/TVSAM/log/system_init.log.
**************************************************
* Tibero Database TVSAM is created successfully on Fri Aug 12 19:10:43 UTC 2016.
*     Tibero home directory ($TB_HOME) =
*         /opt/tmaxdb/tibero6
*     Tibero service ID ($TB_SID) = TVSAM
*     Tibero binary path =
*         /opt/tmaxdb/tibero6/bin:/opt/tmaxdb/tibero6/client/bin
*     Initialization parameter file =
*         /opt/tmaxdb/tibero6/config/TVSAM.tip
*
* Make sure that you always set up environment variables $TB_HOME and
* $TB_SID properly before you run Tibero.
 ******************************************************************************

  8. Tibero をリサイクルするには、まず tbdown コマンドを使用してシャットダウンします。 次に例を示します。

    tbdown

    Tibero instance terminated (NORMAL mode).

  9. 次に、tbboot を使用して Tibero を起動します。 次に例を示します。

    tbboot

    Change core dump dir to /opt/tmaxdb/tibero6/bin/prof. Listener port = 8629

Tibero 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Tibero instance started up (NORMAL mode).

  10. テーブルスペースを作成するには、SYS ユーザー (sys/tmax) を使用してデータベースにアクセスした後、既定のボリュームと TACF に必要なテーブルスペースを作成します。

    tbsql tibero/tmax

    tbSQL 6
TmaxData Corporation Copyright (c) 2008-. All rights reserved.
Connected to Tibero.

  11. そして、次の SQL コマンドを入力します。

    SQL> create tablespace "DEFVOL" datafile 'DEFVOL.dbf' size 500M autoextend on; create tablespace "TACF00" datafile 'TACF00.dbf' size 500M autoextend on; create tablespace "OFM_REPOSITORY" datafile 'ofm_repository.dbf' size 300M autoextend on;
SQL> Tablespace 'DEFVOL' created.
SQL> Tablespace 'TACF00' created.
SQL> Tablespace ' OFM_REPOSITORY ' created.
SQL> SQL> Disconnected.

  12. Tibero を起動し、Tibero プロセスが実行されていることを確認します。

    tbboot
ps -ef | egrep tbsvr

出力:

Tibero の出力

ODBC をインストールする

OpenFrame 内のアプリケーションは、オープン ソースの unixODBC プロジェクトによって提供されている ODBC API を使用して、Tibero データベースと通信します。

ODBC をインストールするには:

  1. unixODBC-2.3.4.tar.gz インストール ファイルがあることを確認するか、または wget unixODBC-2.3.4.tar.gz コマンドを使用します。 次に例を示します。

    wget ftp://ftp.unixodbc.org/pub/unixODBC/unixODBC-2.3.4.tar.gz

  2. バイナリを解凍します。 次に例を示します。

    tar -zxvf unixODBC-2.3.4.tar.gz

  3. unixODBC-2.3.4 ディレクトリに移動し、チェック マシン情報を使用して、メイクファイルを生成します。 次に例を示します。

    ./configure --prefix=/opt/tmaxapp/unixODBC/ --sysconfdir=/opt/tmaxapp/unixODBC/etc

    既定では、unixODBC は /usr/local にインストールされるので、場所を変更する値を --prefix で渡します。 同様に、構成ファイルは /etc に既定でインストールされるため、目的の場所の値を --sysconfdir で渡します。

  4. メイクファイル make を実行します。

  5. コンパイルした後、実行可能ファイルをプログラム ディレクトリにコピーします。 次に例を示します。

    make install

  6. 任意のテキスト エディターで bash プロファイル ~/.bash_profile を編集し、次を追加します。

    # UNIX ODBC ENV
export ODBC_HOME=$HOME/unixODBC
export PATH=$ODBC_HOME/bin:$PATH
export LD_LIBRARY_PATH=$ODBC_HOME/lib:$LD_LIBRARY_PATH
export ODBCINI=$HOME/unixODBC/etc/odbc.ini
export ODBCSYSINI=$HOME

  7. ODBC を適用します。 それに応じて、次のファイルを編集します。 次に例を示します。

    source ~/.bash_profile
cd
odbcinst -j unixODBC 2.3.4

    DRIVERS............: /home/oframe7/odbcinst.ini
SYSTEM DATA SOURCES: /home/oframe7/odbc.ini
FILE DATA SOURCES..: /home/oframe7/ODBCDataSources
USER DATA SOURCES..: /home/oframe7/unixODBC/etc/odbc.ini
SQLULEN Size.......: 8
SQLLEN Size........: 8
SQLSETPOSIROW Size.: 8
    • 任意のテキスト エディターを使用して odbcinst.ini を変更し、次の内容を追加します。
    [Tibero]
Description = Tibero ODBC driver for Tibero6
Driver = /opt/tmaxdb/tibero6/client/lib/libtbodbc.so
Setup =
FileUsage =
CPTimeout =
CPReuse =
Driver Logging = 7

[ODBC]
Trace = NO
TraceFile = /home/oframe7/odbc.log
ForceTrace = Yes
Pooling = No
DEBUG = 1
    • 任意のテキスト エディターを使用して odbc.ini を変更し、次の内容を追加します。
    [TVSAM]
Description = Tibero ODBC driver for Tibero6
Driver = Tibero
DSN = TVSAM
SID = TVSAM
User = tibero
password = tmax

  8. シンボリック リンクを作成し、Tibero データベースの接続を検証します。

    ln $ODBC_HOME/lib/libodbc.so $ODBC_HOME/lib/libodbc.so.1
ln $ODBC_HOME/lib/libodbcinst.so $ODBC_HOME/lib/libodbcinst.so.1
isql TVSAM tibero tmax

次の出力が表示されます。

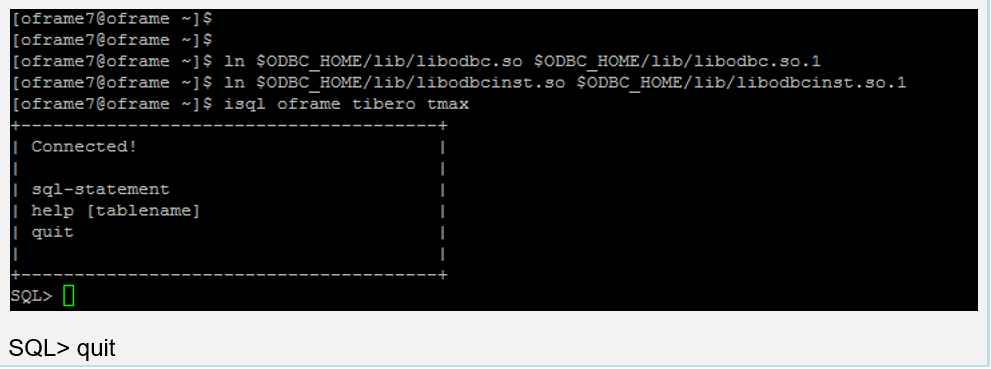

SQL への接続を示す ODBC の出力

OpenFrame Base をインストールする

Azure 上でシステムを管理するために OpenFrame で使用される個別のサービス (トランザクション処理サーバー プロセスなど) の前に、Base アプリケーション サーバーをインストールします。

OpenFrame Base をインストールするには

  1. Tibero が正常にインストールされたことを確認した後、次の OpenFrame_Base7_0_Linux_x86_64.bin インストーラー ファイルと base.properties 構成ファイルがあることを確認します。

  2. 次の Tibero 固有の情報で bash プロファイルを更新します。

    alias ofhome='cd $OPENFRAME_HOME'
alias ulog='cd $OPENFRAME_HOME/log/tmax/ulog'
alias sysjcl='cd $OPENFRAME_HOME/volume_default/SYS1.JCLLIB'
alias sysload='cd $OPENFRAME_HOME/volume_default/SYS1.LOADLIB'
alias sysproc='cd $OPENFRAME_HOME/volume_default/SYS1.PROCLIB'
alias oscsrc='cd $OPENFRAME_HOME/osc/oivp'
alias osisrc='cd $OPENFRAME_HOME/osi/oivp'
alias defvol='cd $OPENFRAME_HOME/volume_default'

  3. bash プロファイル . .bash_profile を実行します。

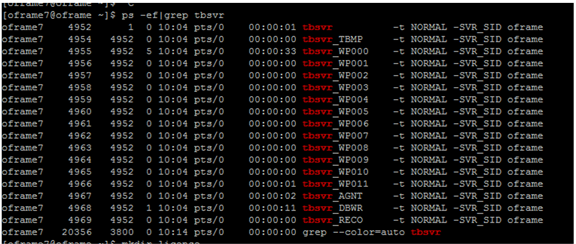

  4. Tibero プロセスが実行されていることを確認します。 次に例を示します。

    ps -ef|grep tbsvr

    基本

    重要

    インストールの前に必ず Tibero を起動します。

  5. technet.tmaxsoft.com でライセンスを生成して、OpenFrame Base、Batch、TACF、OSC のライセンスを適切なフォルダーに置きます。

    cp license.dat /opt/tmaxapp/OpenFrame/core/license/
cp lictjes.dat lictacf.dat licosc.dat $OPENFRAME_HOME/license/

  6. OpenFrame Base のバイナリ ファイルと base.properties ファイルをダウンロードします。

    • 任意のテキスト エディターを使用して、必要に応じて base.properties ファイルを変更します。
    OPENFRAME_HOME= <appropriate location for installation> ex. /opt/tmaxapp/OpenFrame TP_HOST_NAME=<your IP Hostname> ex. ofdemo
TP_HOST_IP=<your IP Address> ex. 192.168.96.148
TP_SHMKEY=63481
TP_TPORTNO=6623
TP_UNBLOCK_PORT=6291
TP_NODE_NAME=NODE1
TP_NODE_LIST=NODE1
MASCAT_NAME=SYS1.MASTER.ICFCAT
MASCAT_CREATE=YES
DEFAULT_VOLSER=DEFVOL
VOLADD_DEFINE=YES TSAM_USERNAME=tibero
TSAM_PASSWORD=tmax
TSAM_DATABASE=oframe
DATASET_SHMKEY=63211
DSLOCK_DATA=SYS1.DSLOCK.DATA
DSLOCK_LOG=SYS1.DSLOCK.LOG
DSLOCK_SEQ=dslock_seq.dat
DSLOCK_CREATE=YES
OPENFRAME_LICENSE_PATH=/opt/tmaxapp/license/OPENFRAME TMAX_LICENSE_PATH=/opt/tmaxapp/license/TMAX

  7. base.properties file を使用してインストーラーを実行します。 次に例を示します。

    chmod a+x OpenFrame_Base7_0_Linux_x86_64.bin
./OpenFrame_Base7_0_Linux_x86_64.bin -f base.properties

    完了すると、インストール完了メッセージが表示されます。

  8. ls -ltr コマンドを使用して、OpenFrame Base のディレクトリ構造を確認します。 次に例を示します。

    ls -ltr

    total 44

drwxrwxr-x. 4 oframe7 oframe7 61 Nov 30 16:57 UninstallerData
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 bin
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 cpm drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 data
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:57 include
drwxrwxr-x. 2 oframe7 oframe7 8192 Nov 30 16:57 lib
drwxrwxr-x. 6 oframe7 oframe7 48 Nov 30 16:57 log
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 profile
drwxrwxr-x. 7 oframe7 oframe7 62 Nov 30 16:57 sample
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 schema
drwxrwxr-x. 2 oframe7 oframe7 6 Nov 30 16:57 temp
drwxrwxr-x. 3 oframe7 oframe7 16 Nov 30 16:57 shared
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 license
drwxrwxr-x. 23 oframe7 oframe7 4096 Nov 30 16:58 core
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 config
drwxrwxr-x. 2 oframe7 oframe7 4096 Nov 30 16:58 scripts
drwxrwxr-x. 2 oframe7 oframe7 25 Nov 30 16:58 volume_default

  9. OpenFrame Base を起動します。

    cp /usr/lib/libtermcap.so.2 $TMAXDIR/lib

    次のコマンドを使用して Tmax Server を起動します。

    tmboot

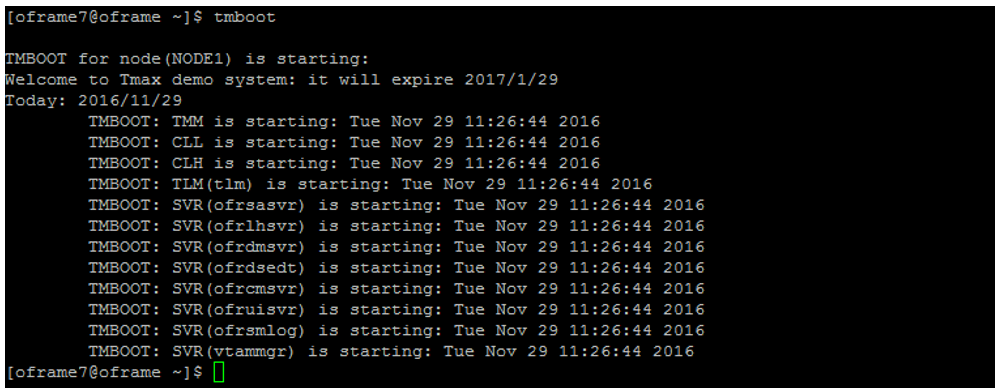

    tmboot コマンドの出力

  10. si で tmadmin コマンドを使用して、プロセスの状態が準備完了であることを確認します。 各プロセスの [status] 列に [RDY] と表示されます。

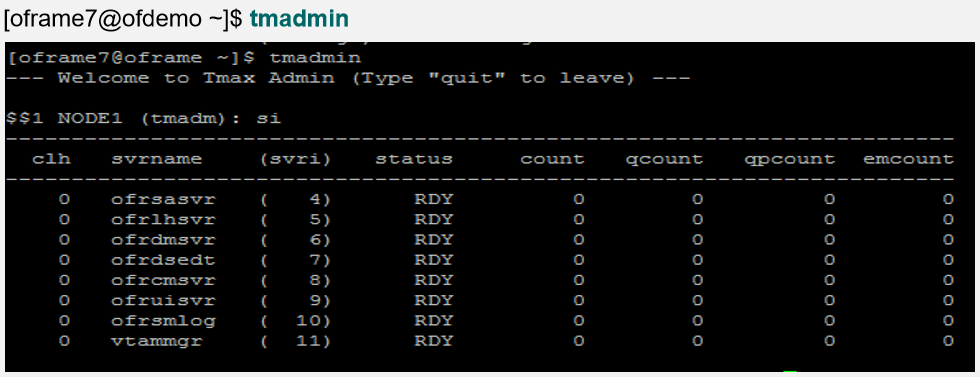

    tmadmin コマンドの出力

  11. OpenFrame Base をシャットダウンします。

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(vtammgr:43) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofruisvr:41) downed: Wed Sep  7 15:37:21 2016
TMDOWN: SERVER(ofrsmlog:42) downed: Wed Sep  7 15:37:21 2016
TMDOWN: CLH downed: Wed Sep  7 15:37:21 2016
TMDOWN: CLL downed: Wed Sep  7 15:37:21 2016
TMDOWN: TLM downed: Wed Sep  7 15:37:21 2016
TMDOWN: TMM downed: Wed Sep  7 15:37:21 2016
TMDOWN: TMAX is down

OpenFrame Batch をインストールする

OpenFrame Batch は、メインフレームのバッチ環境をシミュレートするいくつかのコンポーネントで構成され、Azure でバッチ ジョブを実行するために使用されます。

Batch をインストールするには

  1. Base が正常にインストールされたことを確認した後、OpenFrame_Batch7_0_Fix2_MVS_Linux_x86_64.bin インストーラー ファイルと batch.properties 構成ファイルがあることを確かめます。

  2. 任意のテキスト エディターを使用して、vi batch.properties ファイルを変更します。

  3. パラメーターを次のように変更します。

    OPENFRAME_HOME = /opt/tmaxapp/OpenFrame
DEFAULT_VOLSER=DEFVOL
TP_NODE_NAME=NODE1
TP_NODE_LIST=NODE1
RESOURCE_SHMKEY=66991
#JOBQ_DATASET_CREATE=YES
#OUTPUTQ_DATASET_CREATE=YES
DEFAULT_JCLLIB_CREATE=YES
DEFAULT_PROCLIB_CREATE=YES
DEFAULT_USERLIB_CREATE=YES
TJES_USERNAME=tibero
TJES_PASSWORD=tmax
TJES_DATABASE=oframe
BATCH_TABLE_CREATE=YES

  4. batch のインストーラーを実行するには、コマンド プロンプトで次のように入力します。

    ./OpenFrame_Batch7_0_Fix2_MVS_Linux_x86_64.bin -f batch.properties

  5. インストールが完了したら、コマンド プロンプトで「tmboot」と入力して、インストールされた OpenFrame スイートを起動します。

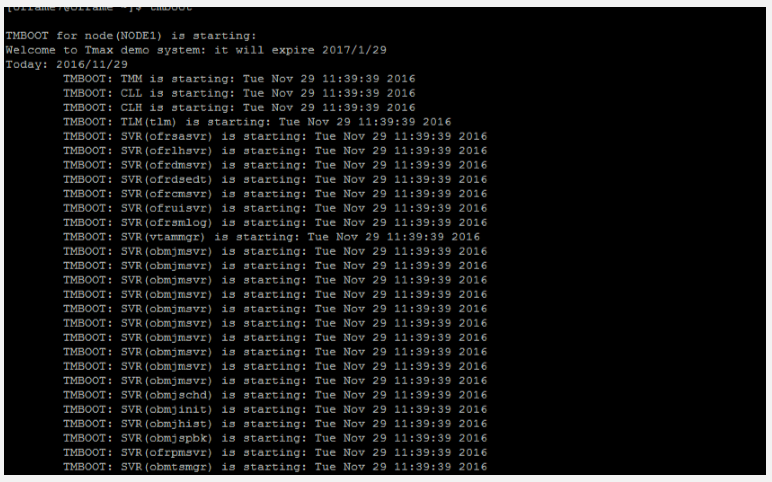

    tmboot の出力

  6. コマンド プロンプトで「tmadmin」と入力して、OpenFrame プロセスを確認します。

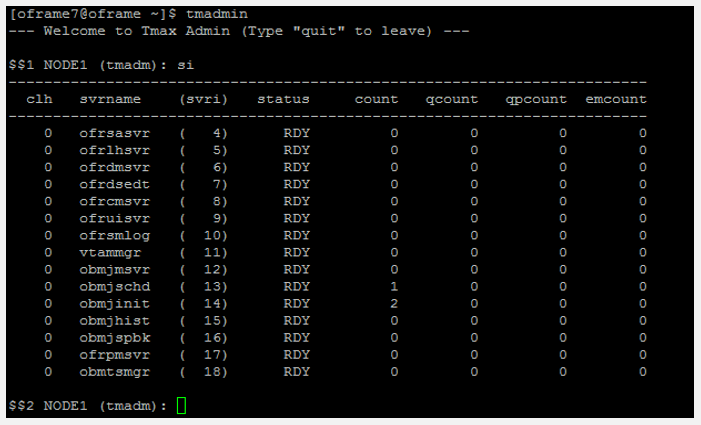

    Tmax Admin 画面

  7. 次のコマンドを実行します。

    $$2 NODE1 (tmadm): quit
ADM quit for node (NODE1)

  8. tmdown コマンドを使用し、Batch を起動してシャットダウンします。

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:44) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(vtammgr: 43) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:45) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:46) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:47) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjschd:54) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjinit:55) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:48) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjspbk:57) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:49) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:50) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:51) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:52) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjmsvr:53) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmjhist:56) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofruisvr:41) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(obmtsmgr:59) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrpmsvr:58) downed: Wed Sep  7 16:01:46 2016
TMDOWN: SERVER(ofrsmlog:42) downed: Wed Sep  7 16:01:46 2016
TMDOWN: CLL downed: Wed Sep  7 16:01:46 2016
TMDOWN: TLM downed: Wed Sep  7 16:01:46 2016
TMDOWN: CLH downed: Wed Sep  7 16:01:46 2016
TMDOWN: TMM downed: Wed Sep  7 16:01:46 2016
TMDOWN: TMAX is down

TACF をインストールする

TACF Manager は OpenFrame のサービス モジュールであり、RACF セキュリティによってシステムとリソースへのユーザー アクセスを制御します。

TACF をインストールするには

  1. OpenFrame_Tacf7_0_Fix2_Linux_x86_64.bin インストーラー ファイルと tacf.properties 構成ファイルがあることを確認します。

  2. Batch のインストールが成功したことを確認し、任意のテキスト エディターを使用してファイル tacf.properties を変更します。

  3. TACF のパラメーターを変更します。

    OPENFRAME_HOME=/opt/tmaxapp/OpenFrame
USE_OS_AUTH=NO
TACF_USERNAME=tibero
TACF_PASSWORD=tmax
TACF_DATABASE=oframe
TACF_TABLESPACE=TACF00
TACF_TABLE_CREATE=YES

  4. TACF のインストーラーが完了した後、TACF の環境変数を適用します。 コマンド プロンプトに、次のコマンドを入力します。

    source ~/.bash_profile

  5. TACF インストーラーを実行します。 コマンド プロンプトに、次のコマンドを入力します。

    ./OpenFrame_Tacf7_0_Fix2_Linux_x86_64.bin -f tacf.properties

    次のような画面が出力されます。

    Wed Dec 07 17:36:42 EDT 2016
Free Memory: 18703 kB
Total Memory: 28800 kB

4 Command Line Args:
0:  -f 1:  tacf.properties
2:  -m
3:  SILENT
java.class.path:
/tmp/install.dir.41422/InstallerData
/tmp/install.dir.41422/InstallerData/installer.zip
ZGUtil.CLASS_PATH:
/tmp/install.dir.41422/InstallerData
tmp/install.dir.41422/InstallerData/installer.zip
sun.boot.class.path:
/tmp/install.dir.41422/Linux/resource/jre/lib/resources.jar /tmp/install.dir.41422/Linux/resource/jre/lib/rt.jar /tmp/install.dir.41422/Linux/resource/jre/lib/sunrsasign.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jsse.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jce.jar /tmp/install.dir.41422/Linux/resource/jre/lib/charsets.jar /tmp/install.dir.41422/Linux/resource/jre/lib/jfr.jar /tmp/install.dir.41422/Linux/resource/jre/classes

  6. コマンド プロンプトで「tmboot」と入力して OpenFrame を再起動します。 次のような画面が出力されます。

    TMBOOT for node(NODE1) is starting:
Welcome to Tmax demo system: it will expire 2016/11/4
Today: 2016/9/7
TMBOOT: TMM is starting: Wed Sep  7 17:48:53 2016
TMBOOT: CLL is starting: Wed Sep  7 17:48:53 2016
TMBOOT: CLH is starting: Wed Sep  7 17:48:53 2016
TMBOOT: TLM(tlm) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrsasvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrlhsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrdmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrdsedt) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrcmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofruisvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrsmlog) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(vtammgr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjschd) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjinit) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjhist) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmjspbk) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(ofrpmsvr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(obmtsmgr) is starting: Wed Sep  7 17:48:53 2016
TMBOOT: SVR(tmsvr) is starting: Wed Sep  7 17:48:53 2016

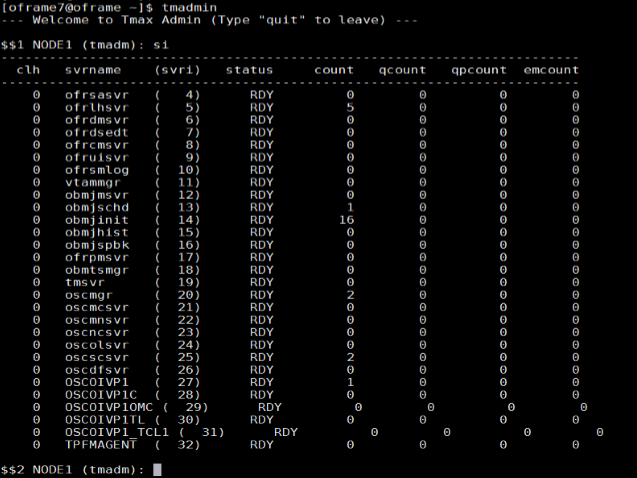

  7. si コマンドで tmadmin を使用して、プロセスの状態が準備完了であることを確認します。 次に例を示します。

    tmadmin

    [status] 列に [RDY] と表示されます。

    [status] 列の [RDY]

  8. 次に、bash ターミナルで、以下のコマンドを実行します。

    $$2 NODE1 (tmadm): quit

    DM quit for node (NODE1)

```bash
tacfmgr

```output
Input USERNAME  : ROOT
Input PASSWORD  : SYS1

TACFMGR: TACF MANAGER START!!!
QUIT TACFMGR: TACF MANAGER END!!!

    tmdow

  9. tmdown コマンドを使用してサーバーをシャットダウンします。 次のような画面が出力されます。

    tmdown

    Do you really want to down whole Tmax? (y : n): y

TMDOWN for node(NODE1) is starting:
TMDOWN: SERVER(ofrlhsvr:37) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrdsedt:39) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjschd:54) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:47) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:48) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrdmsvr:38) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjmsvr:50) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjhist:56) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrsasvr:36) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrcmsvr:40) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmjspbk:57) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(tmsvr:60) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(ofrpmsvr:58) downed: Wed Sep  7 17:50:50 2016
TMDOWN: SERVER(obmtsmgr:59) downed: Wed Sep  7 17:50:50 2016
TMDOWN: CLL downed: Wed Sep  7 17:50:50 2016
TMDOWN: CLH downed: Wed Sep  7 17:50:50 2016
TMDOWN: TLM downed: Wed Sep  7 17:50:50 2016
TMDOWN: TMM downed: Wed Sep  7 17:50:50 2016
TMDOWN: TMAX is down

ProSort をインストールする

ProSort は、バッチ トランザクションでデータの並べ替えに使用されるユーティリティです。

ProSort をインストールするには

  1. Batch が正常にインストールされたことを確認した後、prosort-bin-prosort_2sp3-linux64-2123-opt.tar.gz インストーラー ファイルがあることを確認します。

  2. プロパティ ファイルを使用してインストーラーを実行します。 コマンド プロンプトに、次のコマンドを入力します。

    tar -zxvf prosort-bin-prosort_2sp3-linux64-2123-opt.tar.gz

  3. prosort ディレクトリをホームの場所に移動します。 コマンド プロンプトに、次のコマンドを入力します。

    mv prosort /opt/tmaxapp/prosort

  4. license サブディレクトリを作成し、ライセンス ファイルをコピーします。 次に例を示します。

    cd /opt/tmaxapp/prosort
mkdir license
cp /opt/tmaxsw/oflicense/prosort/license.xml /opt/tmaxapp/prosort/license

  5. 任意のテキスト エディターを使用して bash.profile を変更し、次のように更新します。

    #       PROSORT

PROSORT_HOME=/opt/tmaxapp/prosort
PROSORT_SID=gbg
PATH=$PATH:$PROSORT_HOME/bin LD_LIBRARY_PATH=$PROSORT_HOME/lib:$LD_LIBRARY_PATH LIBPATH$PROSORT_HOME/lib:$LIBPATH
export PROSORT_HOME PROSORT_SID
PATH LD_LIBRARY_PATH LIBPATH
PATH=$PATH:$OPENFRAME_HOME/shbin
export PATH

  6. bash プロファイルを実行するには、コマンド プロンプトで次のように入力します: . .bash_profile。

  7. 構成ファイルを作成します。 次に例を示します。

    cd /opt/tmaxapp/prosort/config
./gen_tip.sh

    Using PROSORT_SID "gbg"
 /home/oframe7/prosort/config/gbg.tip generated

  8. シンボリック リンクを作成します。 次に例を示します。

    cd /opt/tmaxapp/OpenFrame/util/
ln -s DFSORT SORT

  9. prosort -h コマンドを実行して、ProSort のインストールを確認します。 次に例を示します。

    prosort -h

    Usage: prosort [options] [sort script files]
options ------
-h             Display this information
-v             Display version information
-s             Display state information
-j             Display profile information
-x             Use SyncSort compatible mode

OFCOBOL をインストールする

OFCOBOL は、メインフレームの COBOL プログラムを解釈する OpenFrame コンパイラです。

OFCOBOL をインストールするには

  1. Batch/Online が正常にインストールされたことを確認した後、OpenFrame_COBOL3_0_40_Linux_x86_64.bin インストーラー ファイルが存在することを確かめます。

  2. OFCOBOL インストーラーを実行するには、コマンド プロンプトで次のように入力します。

    ./OpenFrame_COBOL3_0_40_Linux_x86_64.bin

  3. ライセンス契約を読み、Enter キーを押して続行します。

  4. ライセンス契約に同意します。 インストールが完了すると、次のように表示されます。

    Choose Install Folder
--------------------
Where would you like to install?
Default Install Folder: /home/oframe7/OFCOBOL

ENTER AN ABSOLUTE PATH, OR PRESS <ENTER> TO ACCEPT THE DEFAULT : /opt/tmaxapp/OFCOBOL

INSTALL FOLDER IS: /opt/tmaxapp/OFCOBOL
IS THIS CORRECT? (Y/N): Y[oframe7@ofdemo ~]$ vi .bash_profile

============================================================================ Installing...
------------
[==================|==================|==================|==================]
[------------------|------------------|------------------|------------------]

=============================================================================== Installation Complete
--------------------
Congratulations. OpenFrame_COBOL has been successfully installed
PRESS <ENTER> TO EXIT THE INSTALLER

  5. 任意のテキスト エディターを使用して bash プロファイル ファイル (bash_profile) を変更し、OFCOBOL 変数で更新されていることを確認します。

  6. bash プロファイルを実行します。 コマンド プロンプトに、次のコマンドを入力します。

     source ~/.bash_profile

  7. OFCOBOL ライセンスをインストールされたフォルダーにコピーします。 次に例を示します。

    mv licofcob.dat $OFCOB_HOME/license

  8. 任意のテキスト エディターを使用して、OpenFrame $OPENFRAME_HOME/config/tjclrun.conf 構成ファイルを変更します。 次に例を示します。

    • 次に示すのは、変更前の SYSLIB セクションです。
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bin LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${COBDIR}/lib:/ usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib
    • 次に示すのは、変更後の SYSLIB セクションです。
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bin LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${COBDIR}/lib:/ usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib :${ODBC_HOME}/lib
:${OFCOB_HOME}/lib

  9. OpenFrame_COBOL_InstallLog.log ファイルを vi で確認し、エラーがないことを確かめます。 次に例を示します。

    cat $OFCOB_HOME/UninstallerData/log/OpenFrame_COBOL_InstallLog.log

    ……..
Summary
------
Installation: Successful.
131 Successes
0 Warnings
0 NonFatalErrors
0 FatalError

  10. ofcob --version コマンドを使用してバージョン番号を表示し、インストールを確認します。 次に例を示します。

    ofcob --version

    OpenFrame COBOL Compiler 3.0.54
CommitTag:: 645f3f6bf7fbe1c366a6557c55b96c48454f4bf

  11. tmdown/tmboot コマンドを使用して OpenFrame を再起動します。

OFASM をインストールする

OFASM は、メインフレームのアセンブラー プログラムを解釈する OpenFrame コンパイラです。

OFASM をインストールするには

  1. Batch/Online が正常にインストールされたことを確認した後、OpenFrame_ASM3_0_Linux_x86_64.bin インストーラー ファイルが存在することを確かめます。

  2. インストーラーを実行します。 次に例を示します。

    ./OpenFrame_ASM3_0_Linux_x86_64.bin

  3. ライセンス契約を読み、Enter キーを押して続行します。

  4. ライセンス契約に同意します。

  5. bash プロファイルが OFASM の変数で更新されたことを確認します。 次に例を示します。

    source .bash_profile
ofasm --version

    # TmaxSoft OpenFrameAssembler v3 r328
(3ff35168d34f6e2046b96415bbe374160fcb3a34)

    cat .bash_profile

    # OFASM ENV
export OFASM_HOME=/opt/tmaxapp/OFASM
export OFASM_MACLIB=$OFASM_HOME/maclib/free_macro
export PATH="${PATH}:$OFASM_HOME/bin:"
export LD_LIBRARY_PATH="./:$OFASM_HOME/lib:$LD_LIBRARY_PATH"

  6. 任意のテキスト エディターを使用して OpenFrame $OPENFRAME_HOME/config/tjclrun.conf 構成ファイルを開き、次のように変更します。

    • 次に示すのは、変更 "前" の [SYSLIB] セクションです。
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bi n:${OPENFRAME_HOME}/volume_default/SYS1.LOADLIB LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${CO BDIR}/lib:/usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib:${OFCOB_HOM E}/lib:${ODBC_HOME}/lib:${OFPLI_HOME}/lib
    • 次に示すのは、変更 "後" の [SYSLIB] セクションです。
    [SYSLIB] BIN_PATH=${OPENFRAME_HOME}/bin:${OPENFRAME_HOME}/util:${COBDIR}/bin:/usr/local/bin:/bi n:${OPENFRAME_HOME}/volume_default/SYS1.LOADLIB LIB_PATH=${OPENFRAME_HOME}/lib:${OPENFRAME_HOME}/core/lib:${TB_HOME}/client/lib:${CO BDIR}/lib:/usr/lib:/lib:/lib/i686:/usr/local/lib:${PROSORT_HOME}/lib:/opt/FSUNbsort/lib:${OFCOB_HOM E}/lib:${ODBC_HOME}/lib:${OFPLI_HOME}/lib:${OFASM_HOME}/lib

  7. OpenFrame_ASM_InstallLog.log ファイルを検証し、エラーがないことを確認します。 次に例を示します。

    cat $OFASM_HOME/UninstallerData/log/OpenFrame_ASM_InstallLog.log

    ……..
Summary
------

Installation: Successful.

55 Successes
0 Warnings
0 NonFatalErrors
0 FatalErrors

  8. 次のいずれかのコマンドを発行して OpenFrame を再起動します。

    tmdown / tmboot

    — または —

    oscdown / oscboot

OSC をインストールする

OSC は、IBM CICS に似た OpenFrame 環境であり、高速の OLTP トランザクションと他の管理機能をサポートします。

OSC をインストールするには

  1. Base が正常にインストールされたことを確認した後、OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin インストーラー ファイルと osc.properties 構成ファイルがあることを確かめます。

  2. osc.properties ファイルで次のパラメーターを編集します。

    OPENFRAME_HOME=/opt/tmaxapp/OpenFrame OSC_SYS_OSC_NCS_PATH=/opt/tmaxapp/OpenFrame/temp/OSC_NCS OSC_APP_OSC_TC_PATH=/opt/tmaxapp/OpenFrame/temp/OSC_TC

  3. 次のようにプロパティ ファイルを使用してインストーラーを実行します。

    chmod a+x OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin
./OpenFrame_OSC7_0_Fix2_Linux_x86_64.bin -f osc.properties

    完了すると、"インストール完了" メッセージが表示されます。

  4. bash プロファイルが OSC の変数で更新されたことを確認します。

  5. OpenFrame_OSC7_0_Fix2_InstallLog.log ファイルを確認します。 次のように表示されます。

    Summary
------
Installation: Successful.

233 Successes
0 Warnings
0 NonFatalErrors
0 FatalError

  6. 任意のテキスト エディターを使用して、$OPENFRAME_HOME/config/ofsys.seq 構成ファイルを変更します。 #BASE および #BATCH セクションで、次のようにパラメーターを編集します。

    Before changes
#BASE
ofrsasvr
ofrlhsvr
ofrdmsvr
ofrdsedt
ofrcmsvr
ofruisvr
ofrsmlog
vtammgr
TPFMAGENT

#BATCH
#BATCH#obmtsmgr
#BATCH#ofrpmsvr
#BATCH#obmjmsvr
#BATCH#obmjschd
#BATCH#obmjinit
#BATCH#obmjhist
#BATCH#obmjspbk
#TACF #TACF#tmsvr

After changes 	#BATCH
#BASE          obmtsmgr
ofrsasvr       ofrpmsvr
ofrlhsvr       obmjmsvr
ofrdmsvr       obmjschd
ofrdsedt       obmjinit
ofrcmsvr       obmjhist
ofruisvr       obmjspbk
ofrsmlog
vtammgr        #TACF
TPFMAGENT      tmsvr

  7. ライセンス ファイルをコピーします。 次に例を示します。

    cp /home/oframe7/oflicense/ofonline/licosc.dat $OPENFRAME_HOME/license
cd $OPENFRAME_HOME/license
ls -l

    -rwxr-xr-x. 1 oframe mqm 80 Sep 12 01:37 licosc.dat
-rwxr-xr-x. 1 oframe mqm 80 Sep  8 09:40 lictacf.dat
-rwxrwxr-x. 1 oframe mqm 80 Sep  3 11:54 lictjes.da

  8. OSC を起動およびシャットダウンするには、コマンド プロンプトで「osctdlinit OSCOIVP1」と入力して、CICS 領域共有メモリを初期化します。

  9. oscboot を実行して OSC を起動します。 次のような画面が出力されます。

    OSCBOOT : pre-processing       [ OK ]

TMBOOT for node(NODE1) is starting:
Welcome to Tmax demo system: it will expire 2016/11/4
Today: 2016/9/12
     TMBOOT: TMM is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: CLL is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: CLH is starting: Mon Sep 12 01:40:25 2016
     TMBOOT: TLM(tlm) is starting: Mon Sep 12 01:40:25 2016

  10. プロセスの状態が準備完了であることを確認するには、si で tmadmin コマンドを使用します。 すべてのプロセスの [status] 列に [RDY] と表示されている必要があります。

    RDY と表示されているプロセス

  11. oscdown コマンドを使用して OSC をシャットダウンします。

JEUS をインストールする

JEUS (Java Enterprise User Solution) では、OpenFrame Web アプリケーション サーバーのプレゼンテーション層が提供されます。

JEUS をインストールする前に、Apache Ant パッケージをインストールします。このパッケージでは、JEUS のインストールに必要なライブラリとコマンド ライン ツールが提供されます。

Apache Ant をインストールするには

  1. wget コマンドを使用して Ant のバイナリをダウンロードします。 次に例を示します。

    wget http://apache.mirror.cdnetworks.com/ant/binaries/apacheant-1.9.7-bin.tar.gz

  2. tar ユーティリティを使用してバイナリ ファイルを抽出し、適切な場所に移動します。 次に例を示します。

    tar -xvzf apache-ant-1.9.7-bin.tar.gz

  3. 効率をよくするため、シンボリック リンクを作成します。

    ln -s apache-ant-1.9.7 ant

  4. 任意のテキスト エディターを使用して bash プロファイル ~/.bash_profile を開き、次の変数で更新します。

    # Ant ENV
export ANT_HOME=$HOME/ant
export PATH=$HOME/ant/bin:$PATH

  5. 変更した環境変数を適用します。 次に例を示します。

    source ~/.bash_profile

JEUS をインストールするには

  1. tar ユーティリティを使用して、インストーラーを抽出します。 次に例を示します。

    mkdir jeus7
tar -zxvf jeus704.tar.gz -C jeus7

  2. jeus7/setup ディレクトリに変更します (または、ご自分の環境の JEUS パラメーターを使用します)。 次に例を示します。

    cd jeus7/setup/

  3. ビルドを実行する前に、ant clean-all を実行します。 次のような画面が出力されます。

    Buildfile: /home/oframe7jeus7/setup/build.xml

clean-bin:
delete-domain:
[echo] Deleting a domain configuration: domain = jeus_domain
delete-nodesxml:
clean-config:
clean-all:
BUILD SUCCESSFUL
Total time: 0 seconds

  4. domain-config-template.properties ファイルのバックアップを作成します。 次に例を示します。

    cp domain-config-template.properties domain-configtemplate.properties.bkp

  5. 任意のテキスト エディターを使用して domain-config-template.properties ファイルを開き、jeus.password=jeusadmin nodename=Tmaxsoft を jeus.password=tmax1234 nodename=ofdemo に変更します。

  6. ant install コマンドを実行して JEUS をビルドします。

  7. 次に示すように、~/.bash_profile ファイルを JEUS 変数で更新します。

    # JEUS ENV
export JEUS_HOME=/opt/tmaxui/jeus7 PATH="/opt/tmaxui/jeus7/bin:/opt/tmaxui/jeus7/lib/system:/opt/tmaxui/jeus7/webserver/bin:$ {PATH}"
export PATH

  8. bash プロファイルを実行します。 次に例を示します。

    . .bash_profile

  9. オプション。 次のコマンドを使用して、JEUS コンポーネントを簡単にシャットダウンおよび起動するためのエイリアスを作成します。

    # JEUS alias

alias dsboot='startDomainAdminServer -domain jeus_domain -u administrator -p jeusadmin'
alias msboot='startManagedServer -domain jeus_domain -server server1 -u administrator -p jeusadmin'
alias msdown=`jeusadmin -u administrator -p tmax1234 "stop-server server1"'
alias dsdown=`jeusadmin -domain jeus_domain -u administrator -p tmax1234 "local-shutdown"'

  10. インストールを確認するには、次のようにドメイン管理サーバーを起動します。

    startDomainAdminServer -domain jeus_domain -u administrator -p jeusadmin

  11. 次の構文で Web ログオンして確認します。

    http://<IP>:<port>/webadmin/login

    たとえば、「 http://192.168.92.133:9736/webadmin/login 」のように入力します。 ログオン画面が表示されます。

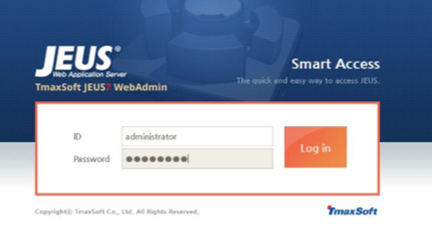

    JEUS WebAdmin ログオン画面

    注意

    ポート セキュリティで何らかの問題が発生する場合は、ポート 9736 を開くか、またはファイアウォールを無効にします (systemctl stop firewall)。

  12. server1 のホスト名を変更するには、[Lock & Edit]\(ロックして編集\) をクリックし、server1 をクリックします。 [Server](サーバー) ウィンドウで、ホスト名を次のように変更します。

    1. [Nodename](ノード名) を ofdemo に変更します。
    2. ウィンドウの右側にある [OK] をクリックします。
    3. ウィンドウの左下で [Apply changes](変更の適用) をクリックし、説明に「ホスト名の変更」と入力します。

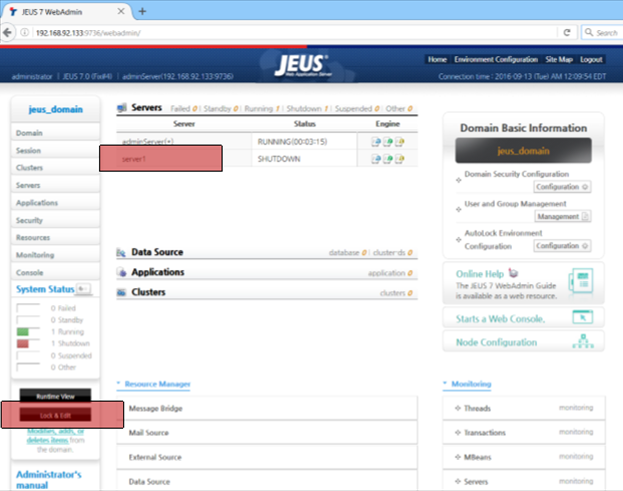

    JEUS WebAdmin 画面

  13. 確認画面で、構成が正常に行われたことを確認します。

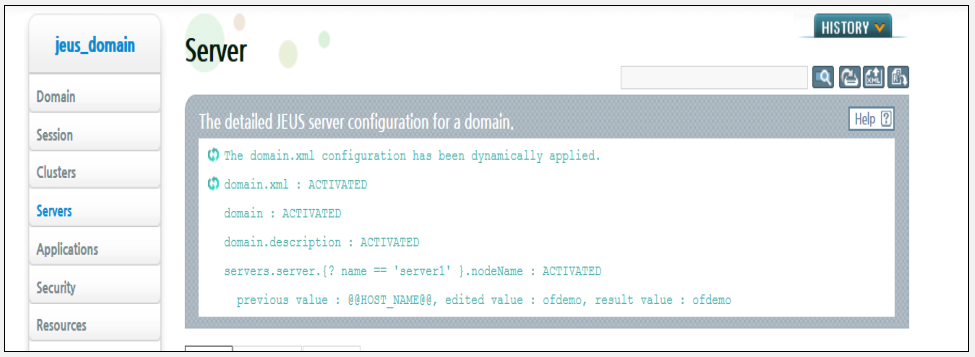

    jeus_domain サーバー画面

  14. 次のコマンドを使用して、マネージド サーバー プロセス "server1" を起動します。

    startManagedServer -domain jeus_domain -server server1 -u administrator -p jeusadmin

OFGW をインストールする

OFGW は OpenFrame ゲートウェイであり、3270 端末エミュレーターと OSI ベースの間の通信をサポートし、端末エミュレーターと OSI の間のセッションを管理します。

OFGW をインストールするには

  1. JEUS が正常にインストールされたことを確認した後、OFGW7_0_1_Generic.bin インストーラー ファイルが存在することを確認します。

  2. インストーラーを実行します。 次に例を示します。

    ./OFGW7_0_1_Generic.bin

  3. 対応するプロンプトに対して、次の場所を使用します。

    • JEUS ホーム ディレクトリ
    • JEUS ドメイン名
    • JEUS サーバー名
    • Tibero ドライバー
    • Tmax ノード ID ofdemo

  4. それ以外については既定値をそのまま使用し、Enter キーを押してインストーラーを終了します。

  5. OFGW の URL が正しく動作することを確認します。

    Type URL
http://192.168.92.133:8088/webterminal/ and press enter
 < IP >               :8088/webterminal/

    次の画面が表示されます。

    OpenFrame WebTerminal

OFManager をインストールする

OFManager では、Web 環境での OpenFrame の運用と管理の機能が提供されます。

OFManager をインストールするには

  1. OFManager7_Generic.bin インストール ファイルがあることを確認します。

  2. インストーラーを実行します。 次に例を示します。

    ./OFManager7_Generic.bin

  3. Enter キーを押して続行し、ライセンス条項に同意します。

  4. インストール フォルダーを選択します。

  5. 既定値を受け入れます。

  6. データベースとして Tibero を選択します。

  7. Enter キーを押してインストーラーを終了します。

  8. OFManager の URL が正しく動作することを確認します。

    Type URL http://192.168.92.133:8088/ofmanager and press enter <  IP >  : < PORT >  ofmanager Enter ID:   ROOT
Password: SYS1

スタート画面が表示されます。

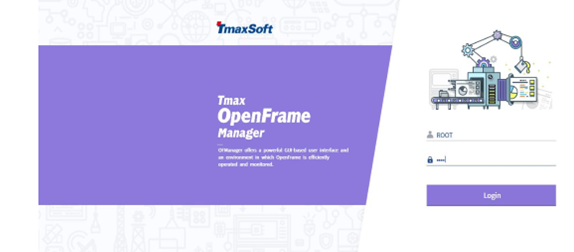

Tmax OpenFrame Manager のログオン画面

これで、OpenFrame コンポーネントのインストールは完了です。

次のステップ

メインフレームの移行を検討している場合は、当社の拡大しているパートナー エコシステムを使用すると役に立ちます。 パートナー ソリューションの選択に関する詳細なガイダンスについては、「Platform Modernization Alliance (プラットフォーム最新化アライアンス)」を参照してください。
