Azure リージョン間に可用性グループを構成する - Azure VM 上の SQL Server

[アーティクル]
06/18/2024

このチュートリアルでは、プライマリレプリカに対してリモートである Azure リージョン内の Azure 仮想マシン (VM) 上に、SQL Server の Always On 可用性グループのレプリカを構成する方法について説明します。この構成は、ディザスターリカバリー (DR) の目的に使用できます。

この記事の手順を使用して、既存のオンプレミスの可用性グループを Azure に拡張することもできます。

このチュートリアルは、1 つのリージョンの 1 つのサブネットに可用性グループを手動でデプロイするチュートリアルに基づいています。この記事で言及しているローカルリージョンとは、1 つ目のリージョンに既に構成されている仮想マシンと可用性グループのことを指します。リモートリージョンは、このチュートリアルで追加される新しいインフラストラクチャです。

概要

次の図は、Azure Virtual Machines での可用性グループの一般的なデプロイを示したものです。

Azure ロードバランサーと、Windows Server フェールオーバークラスターおよび Always On 可用性グループを含む可用性セットを示す図。

図に示すデプロイでは、すべての仮想マシンが 1 つの Azure リージョンに存在します。可用性グループレプリカは、SQL-1 および SQL-2 上の自動フェールオーバーとの同期コミットを持つことができます。このアーキテクチャを構築するには、可用性グループのテンプレートまたはチュートリアルを参照してください。

このアーキテクチャは、Azure リージョンにアクセスできなくなった場合、ダウンタイムに対して脆弱です。この脆弱性に対処するには、別の Azure リージョンにレプリカを追加します。次の図は、新しいアーキテクチャの概要を示したものです。

可用性グループのディザスターリカバリーシナリオの図。

この図では、SQL-3 という名前の新しい仮想マシンが示されています。 SQL-3 は別の Azure リージョンにあります。それは Windows Server フェールオーバークラスターに追加され、可用性グループのレプリカをホストできます。

SQL-3 の Azure リージョンに新しい Azure ロードバランサーがあります。このアーキテクチャでは、通常、リモートリージョン内のレプリカは非同期コミット可用性モードおよび手動フェールオーバーモードで構成されます。

Note

同じリージョン内に複数の仮想マシンがある場合は、Azure 可用性セットが必要です。リージョン内の仮想マシンが 1 つだけの場合は、可用性セットは必要ありません。

可用性セットに仮想マシンを配置できるのは作成時のみです。可用性セットに仮想マシンが既に存在する場合は、後で追加レプリカ用の仮想マシンを追加できます。

可用性グループのレプリカが異なる Azure リージョンの Azure 仮想マシン上にある場合は、仮想ネットワークピアリングまたはサイト間 VPN ゲートウェイを使用して仮想ネットワークを接続できます。

重要

このアーキテクチャでは、Azure リージョン間でレプリケートされるデータに対して送信データ料金がかかります。「帯域幅の価格」を参照してください。

ネットワークとサブネットの作成

新しいリージョンに仮想ネットワークとサブネットを作成する前に、リモートリージョンに使用するアドレス空間、サブネットネットワーク、クラスター IP、可用性グループリスナーの IP アドレスを決定します。

ローカル (現在の) リージョンの詳細と、新しいリモートリージョンで設定される内容を、次の表に示します。

Type	ローカル	リモートリージョン
アドレス空間	192.168.0.0/16	10.36.0.0/16
サブネットネットワーク	192.168.15.0/24	10.36.1.0/24
クラスターの IP	192.168.15.200	10.36.1.200
可用性グループリスナー IP	192.168.15.201	10.36.1.201

Azure portal で新しいリージョンに仮想ネットワークとサブネットを作成するには:

Azure portal で、ご利用のリソースグループに移動して [+ 作成] を選びます。
[マーケットプレース] 検索ボックスで「仮想ネットワーク」を検索し、Microsoft の [仮想ネットワーク] タイルを選択します。
[仮想ネットワークの作成] ページで、[作成] を選択します。次に、[基本] タブに次の情報を入力します。
1. [プロジェクトの詳細] の [サブスクリプション] で、適切な Azure サブスクリプションを選択します。 [リソースグループ] で、さきほど作成した SQL-HA-RG などのリソースグループを選択します。
2. [インスタンスの詳細] で、仮想ネットワークの名前 (remote_HAVNETなど) を指定します。次に、新しいリモートリージョンを選択します。
[IP アドレス] タブで、[+ サブネットの追加] の横にある省略記号 (...) を選択します。別のアドレス範囲が必要な場合は、[アドレス空間の削除] を選択して既存のアドレス空間を削除します。
[IP アドレス空間の追加] を選択してペインを開き、必要なアドレス空間を作成します。このチュートリアルでは、リモートリージョンのアドレス空間として 10.36.0.0/16 を使用します。 [追加] を選択します。
[+ サブネットの追加] を選択し、次のようにします。
1. [サブネット名] に値 (admin など) を指定します。
2. 仮想ネットワークアドレス空間内に一意のサブネットアドレス範囲を指定します。

  たとえば、アドレス範囲が 10.36.0.0/16 の場合は、admin サブネットについて次の値を入力します。[開始アドレス] として「10.36.1.0」、[サブネットサイズ] として「/24」です。
3. [追加] を選択して、新しいサブネットを追加します。

2 つの Azure リージョンの仮想ネットワークを接続する

新しい仮想ネットワークとサブネットを作成したら、相互通信が可能になるよう 2 つのリージョンを接続する準備が整います。これは、次の 2 つの方法で行うことができます。

Azure portal を使用して仮想ネットワークピアリングで仮想ネットワークを接続する (推奨)

場合によっては、PowerShell を使用して仮想ネットワーク間の接続を作成する必要があります。たとえば、異なる Azure アカウントを使っている場合、ポータルで接続を構成することはできません。この場合は、Azure portal を使用したネットワーク間接続の構成に関するページを参照してください。
Azure portal を使用してサイト間 VPN ゲートウェイ接続を構成する

このチュートリアルでは、仮想ネットワークピアリングを使用します。仮想ネットワークピアリングを構成するには:

Azure portal の上部にある検索ボックスに、「autoHAVNET」と入力します。これはローカルリージョン内の仮想ネットワークです。検索結果に autoHAVNET が表示されたら、それを選択します。
[設定] で [ピアリング] を選択し、[+ 追加] を選択します。

次の情報を入力するか選択し、それ以外の設定では既定値をそのまま使用して、[追加] を選択します。

設定	値
この仮想ネットワーク
[Peering link name](ピアリングリンク名)	autoHAVNET からリモート仮想ネットワークへのピアリングの名前として、「autoHAVNET-remote_HAVNET」と入力します。
リモート仮想ネットワーク
[Peering link name](ピアリングリンク名)	リモート仮想ネットワークから autoHAVNET へのピアリングの名前として、「remote_HAVNET-autoHAVNET」と入力します。
サブスクリプション	リモート仮想ネットワークのサブスクリプションを選択します。
Virtual Network	リモート仮想ネットワークの名前として remote_HAVNET を選択します。そのリモート仮想ネットワークは、autoHAVNET と同じリージョンまたは別のリージョンに存在する場合があります。

[ピアリング] ページの [ピアリング状態] は [接続済み] です。

[接続済み] 状態が表示されない場合は、 [更新] ボタンを選択します。

ドメインコントローラーを作成する

プライマリサイトが使用できない場合に認証を提供するために、新しいリージョンにドメインコントローラーが必要です。新しいリージョンにドメインコントローラーを作成するには:

SQL-HA-RG リソースグループに戻ります。
[+ 作成] を選択します。
「Windows Server 2016 Datacenter」と入力し、結果の "Windows Server 2016 Datacenter" を選択します。
[Windows Server 2016 Datacenter] でデプロイメントモデルが [Resource Manager] に設定されていることを確認し、 [作成] を選択します。

次の表に、この 2 つのマシンの設定を示します。

設定	値
名前	リモートドメインコントローラー: ad-remote-dc
VM ディスクの種類	SSD
ユーザー名	DomainAdmin
パスワード	Contoso!0000
サブスクリプション	該当するサブスクリプション
リソースグループ	SQL-HA-RG
場所	該当する場所
[サイズ]	DS1_V2
Storage	マネージドディスクを使用: はい
Virtual Network	remote_HAVNET
サブネット	admin
パブリック IP アドレス	VM と同じ名前
ネットワークセキュリティグループ	VM と同じ名前
診断	Enabled
診断ストレージアカウント	自動的に作成

Azure で仮想マシンが作成されます。

ドメインコントローラーの構成

次の手順では、ad-remote-dc マシンを corp.contoso.com のドメインコントローラーとして構成します。

優先 DNS サーバーアドレスを設定する

優先 DNS サーバーアドレスは、VM 内で直接更新しないでください。Azure portal、PowerShell、または Azure CLI から編集する必要があります。次の手順では、Azure portal 内で変更を行います。

Azure ポータルにサインインします。
ポータルの上部にある検索ボックスに、「ネットワークインターフェイス」と入力します。検索結果から [ネットワークインターフェイス] を選択します。
リストから、設定を表示または変更する 2 番目のドメインコントローラーのネットワークインターフェイスを選択します。
[設定] で、[DNS サーバー] を選択します。
このドメインコントローラーはプライマリドメインコントローラーと同じ仮想ネットワーク内にないため、[カスタム] を選択し、192.168.15.4 などのプライマリドメインコントローラーの IP アドレスを入力します。指定した DNS サーバーアドレスは、このネットワークインターフェイスにのみ割り当てられて、ネットワークインターフェイス割り当て先の仮想ネットワークの DNS 設定をすべてオーバーライドします。
[保存] を選択します。
Azure portal 内の仮想マシンに戻り、VM を再起動します。仮想マシンが再起動されたら、VM をドメインに参加させることができます。

ドメインに参加する

次に、corp.contoso.com ドメインに参加します。これを行うには、次のステップに従います。

BUILTIN\DomainAdmin アカウントを使用して仮想マシンにリモート接続します。
サーバーマネージャーを開き [ローカルサーバー] を選びます。
[WORKGROUP] を選びます。
[コンピューター名] セクションで、 [変更] を選択します。
[ドメイン] チェックボックスをオンにし、テキストボックスに「corp.contoso.com」を入力します。 [OK] を選択します。
[Windows セキュリティ] ポップアップダイアログで、既定のドメイン管理者の資格情報であるアカウント (CORP\DomainAdmin) とパスワード (Contoso!0000) を指定します。
"corp.contoso.com ドメインへようこそ" のメッセージが表示されたら、 [OK] を選択します。
[閉じる] を選択し、ポップアップダイアログで [今すぐ再起動] を選択します。

ドメインコントローラーを構成する

サーバーがドメインに参加したら、2 つ目のドメインコントローラーとして構成できます。これを行うには、次のステップに従います。

まだ接続していない場合は、セカンダリドメインコントローラーへの RDP セッションを開き、サーバーマネージャーダッシュボードを開きます (既定で開く場合があります)。
ダッシュボードの [役割と機能の追加] リンクを選択します。
[サーバーの役割] セクションが表示されるまで [次へ] を選択します。
[Active Directory Domain Services] と [DNS サーバー] という役割を選択します。メッセージが表示されたら、これらの役割に必要なその他の機能を追加します。
機能のインストールが完了したら、 [サーバーマネージャー] ダッシュボードに戻ります。
左側のウィンドウで新しい [AD DS] オプションを選択します。
黄色の警告バーにある [その他] リンクを選択します。
[すべてのサーバータスクの詳細] ダイアログボックスの [操作] 列で、 [このサーバーをドメインコントローラーに昇格する] を選択します。
[デプロイ構成] で [既存のドメインにドメインコントローラーを追加する] を選択します。
[選択] をクリックします。
管理者アカウント (CORP.CONTOSO.COM\domainadmin) とパスワード (Contoso!0000) を使用して接続します。
[フォレストからのドメインの選択] でドメインを選択し、 [OK] を選択します。
[ドメインコントローラーオプション] で、既定値を使用し、DSRM パスワードを設定します。

Note

[DNS オプション] ページでは、この DNS サーバーの委任を作成できないという警告が表示される場合があります。この警告は、非運用環境では無視してかまいません。
前提条件の確認のダイアログボックスが表示されるまで、 [次へ] を選択します。その後、 [インストール] を選択します。

サーバーによる構成の変更が完了したら、サーバーを再起動します。

SQL Server VM の作成

ドメインコントローラー再起動後の次の手順では、新しいリージョンに SQL Server 仮想マシンを作成します。

続行する前に、次の設計上の決定を検討してください。

ストレージ: Azure マネージドディスク

仮想マシンのストレージには、Azure マネージドディスクを使用します。 SQL Server 仮想マシンにはマネージドディスクをお勧めします。マネージドディスクは、バックグラウンドでストレージを処理します。さらに、マネージドディスクを使用する仮想マシンが同じ可用性セット内にある場合、適切な冗長性を提供するために Azure でストレージリソースが分散されます。

詳細については、「Azure マネージドディスクの概要」を参照してください。可用性セットのマネージドディスクの詳細は、「可用性セット内の VM にマネージドディスクを使用する」を参照してください。
ネットワーク: 運用中のプライベート IP アドレス

このチュートリアルでは、仮想マシンにパブリック IP アドレスを使用します。パブリック IP アドレスを使うと、インターネット経由で仮想マシンに直接リモート接続できるため、構成手順が簡素化されます。運用環境には、プライベート IP アドレスのみをお勧めします。プライベート IP アドレスにより、SQL Server VM の脆弱性の占有領域が縮小します。
ネットワーク: サーバーごとに 1 つの NIC

サーバー (クラスターノード) ごとに 1 つのネットワークインターフェイスカード (NIC) と、1 つのサブネットを使用します。 Azure ネットワークは物理的な冗長性を備えているので、Azure VM ゲストクラスターで NIC とサブネットを追加する必要はありません。クラスター検証レポートで、1 つのネットワークでしかノードに到達できないという警告が出されます。 Azure VM ゲストフェールオーバークラスターでは、この警告を無視できます。

SQL Server VM を作成および構成する

SQL Server VM を作成するには、SQL-HA-RG リソースグループに戻り、[追加] を選択します。適切なギャラリー項目を検索し、 [仮想マシン] を選択し、 [ギャラリーから] を選択します。次の表の情報を使用すると、VM の作成に役立ちます。

ページ	設定
適切なギャラリーアイテムの選択	SQL Server 2016 SP1 Enterprise on Windows Server 2016
仮想マシンの構成: 基本	名前 = sqlserver-2 ユーザー名 = DomainAdmin パスワード = Contoso!0000 [サブスクリプション] = 自分のサブスクリプションリソースグループ = SQL-HA-RG 場所 = 自分のリモートリージョン
仮想マシンの構成: サイズ	サイズ = DS2_V2 (2 vCPU、7 GB) SSD ストレージをサポートするサイズが必要 (Premium ディスクのサポート)。
仮想マシンの構成: 設定	ストレージ: マネージドディスクを使用仮想ネットワーク = remote-HAVNET サブネット = admin (10.36.1.0/24) パブリック IP アドレス = 自動的に生成されますネットワークセキュリティグループ = なし [監視診断] = 有効診断ストレージアカウント = 自動的に生成されたストレージアカウントを使用
仮想マシンの構成: SQL Server の設定	SQL 接続 = プライベート (仮想ネットワーク内) ポート = 1433 SQL 認証 = 無効ストレージの構成 = 一般自動修正 = 日曜日 2:00 自動バックアップ = 無効 [Azure Key Vault の統合] = 無効

注意

また、ここで示されるマシンのサイズは、Azure 仮想マシンでの可用性グループのテストに対応しています。運用時のワークロードに対して最適なパフォーマンスを得る方法については、「チェックリスト: Azure VM 上の SQL Server のベストプラクティス」の SQL Server マシンのサイズと構成に関する推奨事項を参照してください。

VM が完全にプロビジョニングされたら、corp.contoso.com ドメインに参加させて、マシンに対する管理者権限を CORP\Install に付与する必要があります。

サーバーをドメインに参加させる

VM を corp.contoso.com に参加させるには、SQL Server VM に対して次の手順を使用します。

BUILTIN\DomainAdmin を使用して仮想マシンにリモート接続します。
サーバーマネージャーで [ローカルサーバー] を選択します。
[ワークグループ] リンクを選択します。
[コンピューター名] セクションで、 [変更] を選択します。
[ドメイン] チェックボックスをオンにし、テキストボックスに「corp.contoso.com」を入力します。 [OK] をクリックします。
[Windows セキュリティ] ポップアップダイアログで、既定のドメイン管理者の資格情報であるアカウント (CORP\DomainAdmin) とパスワード (Contoso!0000) を指定します。
"corp.contoso.com ドメインへようこそ" のメッセージが表示されたら、 [OK] を選択します。
[閉じる] を選択し、ポップアップダイアログで [今すぐ再起動] を選択します。

アカウントの追加

次のタスクでは、SQL Server VM の管理者としてインストールアカウントを追加し、そのアカウントと SQL Server 内のローカルアカウントにアクセス許可を付与します。その後、SQL Server サービスアカウントを更新できます。

各クラスター VM に CORP\Install ユーザーを管理者として追加する

SQL Server 仮想マシンをドメインのメンバーとして再起動した後、CORP\Install をローカルの Administrators グループのメンバーとして追加します。

VM が再起動されるまで待ってから、プライマリドメインコントローラーからもう一度 RDP ファイルを開きます。 CORP\DomainAdmin アカウントを使用して sqlserver-2 にサインインします。

ヒント

前の手順では、BUILTIN 管理者アカウントを使用していました。今はサーバーがドメイン内にあるので、必ずドメイン管理者アカウントでサインインしてください。 RDP セッションで、DOMAIN\username を指定します。
[サーバーマネージャー] で [ツール] を選択し、 [コンピューターの管理] を選択します。
[コンピューターの管理] ウィンドウで、 [ローカルユーザーとグループ] を展開し、 [グループ] を選択します。
[Administrators] グループをダブルクリックします。
[Administrator のプロパティ] ダイアログで、[追加] ボタンを選択します。
ユーザーを「CORP\Install」と入力し、[OK] を選択します。
[OK] を選択して [管理者のプロパティ] ダイアログボックスを閉じます。

可用性グループを構成するには、インストールアカウント (CORP\Install) を使用します。このアカウントは、各 SQL Server VM の sysadmin 固定サーバーロールのメンバーである必要があります。次の手順で、インストールアカウント用のサインインを作成します。これを両方の SQL Server VM で行います。

<MachineName>\DomainAdmin アカウントを使用して RDP でサーバーに接続します。
SQL Server Management Studio を開き、SQL Server のローカルインスタンスに接続します。
オブジェクトエクスプローラーで [セキュリティ] を選択します。
[ログイン] を右クリックします。 [新しいログイン] を選択します。
[ログイン - 新規作成] で [検索] を選択します。
[場所] を選択します。
ドメイン管理者のネットワーク資格情報を入力します。インストールアカウント (CORP\Install) を使用します。
サインインを sysadmin 固定サーバーロールのメンバーに設定します。
[OK] を選択します。

システムアカウントのアクセス許可を構成する

システムアカウントを作成し、適切なアクセス許可を付与するには、各 SQL Server インスタンスで次の手順を実行します。

次のスクリプトを使用して、[NT AUTHORITY\SYSTEM] のアカウントを作成します。

USE [master]
GO
CREATE LOGIN [NT AUTHORITY\SYSTEM] FROM WINDOWS WITH DEFAULT_DATABASE=[master]
GO

[NT AUTHORITY\SYSTEM] に次のアクセス許可を付与します。
- ALTER ANY AVAILABILITY GROUP
- CONNECT SQL
- VIEW SERVER STATE
次のスクリプトは、これらのアクセス許可を付与します。
```
GRANT ALTER ANY AVAILABILITY GROUP TO [NT AUTHORITY\SYSTEM]
GO
GRANT CONNECT SQL TO [NT AUTHORITY\SYSTEM]
GO
GRANT VIEW SERVER STATE TO [NT AUTHORITY\SYSTEM]
GO
```

SQL Server サービスアカウントの設定

各 SQL Server VM で、次の手順を実行して SQL Server サービスアカウントを設定します。ドメインアカウントの構成時に作成したアカウントを使用します。

[SQL Server 構成マネージャー] を開きます。
SQL Server サービスを右クリックし、 [プロパティ] を選択します。
アカウントとパスワードを設定します。

SQL Server 可用性グループでは、各 SQL Server VM をドメインアカウントとして実行する必要があります。

Azure Load Balancer を作成する

SQL Server 可用性グループに対応するには、リモートリージョンにロードバランサーが必要です。ロードバランサーには、可用性グループリスナーと Windows Server フェールオーバークラスターの IP アドレスが保持されます。このセクションでは、Azure Portal でロードバランサーを作成する方法の概要を説明します。

このロードバランサーは、次のようになっている必要があります。

新しい仮想マシンと同じネットワーク内およびサブネット内であること。
可用性グループリスナー用の静的 IP アドレスがあること。
ロードバランサーと同じリージョン内の仮想マシンのみで構成されるバックエンドプールを含むこと。
IP アドレスに固有の TCP ポートプローブを使用していること。
同じリージョン内の SQL Server インスタンスに固有の負荷分散ルールがあること。
バックエンドプール内の仮想マシンが単一の可用性セットまたは仮想マシンスケールセットの一部でない場合は、標準のロードバランサーであること。詳細については、「Azure Load Balancer の概要」を参照してください。
2 つの異なるリージョンにある 2 つの仮想ネットワークがグローバル仮想ネットワークピアリングを介してピアリングされている場合は、標準のロードバランサーであること。詳細については、「Azure Virtual Network についてよく寄せられる質問 (FAQ)」を参照してください。

ロードバランサーを作成する手順は次のとおりです。

Azure portal で、対象の SQL Server インスタンスが存在するリソースグループに移動し、[+ 追加] を選択します。
「ロードバランサー」を検索します。 Microsoft が公開しているロードバランサーを選択します。
［作成］ を選択します

ロードバランサーに関して次のパラメーターを構成します。

設定	値
サブスクリプション	仮想マシンと同じサブスクリプションを使います。
リソースグループ	仮想マシンと同じリソースグループを使用します。
名前	ロードバランサーのテキスト名を使います (例: remoteLB)。
リージョン	仮想マシンと同じリージョンを使用します。
SKU	[Standard] を選択します。
Type	[内部] を選択します。

Azure Portal のペインは次のようになります。

[次へ: フロントエンド IP 構成] を選択します。
[フロントエンド IP 構成の追加] を選択します。
次の値を使用してフロントエンド IP アドレスを設定します。
- [名前]: フロントエンド IP 構成を識別する名前を使用します。
- [仮想ネットワーク]: 仮想マシンと同じネットワークを使用します。
- [サブネット]: 仮想マシンと同じサブネットを使用します。
- [割り当て]: [静的] を選択します。
- [IP アドレス]: サブネットで利用できるアドレスを使用します。 可用性グループリスナーにはこのアドレスを使用します。このアドレスはクラスター IP アドレスとは異なります。
- [可用性ゾーン]: 必要に応じて、IP アドレスをデプロイする可用性ゾーンを選択します。
[追加] を選択します。
[確認および作成] を選択して構成を検証してから、[作成] を選択してロードバランサーとフロントエンド IP アドレスを作成します。

ロードバランサーを構成するには、バックエンドプールとプローブを作成し、負荷分散規則を設定する必要があります。

可用性グループリスナーのバックエンドプールを追加する

Azure Portal で、可用性グループに移動します。新しく作成したロードバランサーを表示するため、ビューの更新が必要な場合があります。
ロードバランサーを選び、[バックエンドプール]、[+ 追加] の順に選択します。
[名前] で、バックエンドプールの名前を指定します。
[バックエンドプールの構成] で [NIC] を選択します。
[追加] を選択して、バックエンドプールを新しく作成された SQL Server VM に関連付けます。
[仮想マシン] で、可用性グループレプリカをホストする仮想マシンを選びます。
[追加] を選択して、仮想マシンをバックエンドプールに追加します。
[保存] を選択します。

プローブを設定する

Azure portal でロードバランサーを選び、[正常性プローブ]、[+ 追加] の順に選択します。

リスナーの正常性プローブを次のように設定します。

設定	説明	例
名前	Text	SQLAlwaysOnEndPointProbe
プロトコル	TCP を選びます	TCP
[ポート]	未使用の任意のポート	59999
間隔	プローブの試行の間隔 (秒単位)	5

[追加] を選択します。

負荷分散規則を設定する

Azure portal でロードバランサーを選び、[負荷分散規則]、[+ 追加] の順に選択します。

次のようにリスナーの負荷分散規則を設定します。

設定	説明	例
名前	Text	SQLAlwaysOnEndPointListener
フロントエンド IP アドレス	アドレスを選びます	ロードバランサーの作成時に作成したアドレスを使います。
バックエンドプール	バックエンドプールを選ぶ	ロードバランサーを対象とする仮想マシンを含むバックエンドプールを選択します。
プロトコル	TCP を選びます	TCP
[ポート]	可用性グループリスナーのポートを使用する	1433
バックエンドポート	Direct Server Return に Floating IP を設定するときは、このフィールドは使われません	1433
正常性プローブ	プローブに指定した名前	SQLAlwaysOnEndPointProbe
セッション永続化	ドロップダウンリスト	なし
アイドルタイムアウト	TCP 接続を開いたままにしておく時間 (分)	4
フローティング IP (ダイレクトサーバーリターン)		この設定を有効にします。

警告

Direct Server Return は作成の間に設定されます。これは変更できません。

[保存] を選択します。

SQL Server VM にフェールオーバークラスタリングを追加する

フェールオーバークラスタリング機能を追加するには、両方の SQL Server VM 方で次の手順を実行します。

CORP\Install アカウントを使用して RDP で SQL Server 仮想マシンに接続します。 [サーバーマネージャー] ダッシュボードを開きます。
ダッシュボードの [役割と機能の追加] リンクを選択します。
[Server Features (サーバーの機能)] セクションが表示されるまで [次へ] を選択します。
[機能] で [フェールオーバークラスタリング] を選択します。
必要な機能を追加します。
[インストール] を選択します。

注意

このタスクは、実際に SQL Server VM をフェールオーバークラスターに参加させる手順と共に、Azure CLI と Azure クイックスタートテンプレートを使用して自動化できるようになりました。

フェールオーバークラスターのネットワークしきい値を調整する

SQL Server 可用性グループを使用して Azure VM で Windows フェールオーバークラスターノードを実行する場合は、クラスター設定をより緩やかな監視状態に変更します。これにより、クラスターの安定性と信頼性が向上します。詳細については、「SQL Server による IaaS: フェールオーバークラスターネットワークのしきい値の調整」を参照してください。

各 SQL Server VM でファイアウォールを構成する

このソリューションでは、ファイアウォールで次の TCP ポートが開いている必要があります。

SQL Server VM:SQL Server の既定のインスタンス用のポート 1433。
Azure Load Balancer プローブ: 使用可能な任意のポート。例では 59999 がよく使用されます。
クラスターコアロードバランサーの IP アドレスの正常性プローブ: 使用可能な任意のポート。例では 58888 がよく使用されます。
データベースミラーリングエンドポイント: 使用可能な任意のポート。例では 5022 がよく使用されます。

新しい SQL Server VM 上でファイアウォールのポートを開く必要があります。ポートを開く方法は、使用するファイアウォールソリューションによって異なります。次の手順は、Windows ファイアウォールでポートを開く方法を示しています。

SQL Server のスタート画面で、[セキュリティが強化された Windows ファイアウォール] を開きます。
左側のウィンドウで、 [受信の規則] を選択します。右側のペインで [新しい規則] を選択します。
[規則の種類] で、[ポート] を選択します。
ポートに対して [TCP] を指定し、適切なポート番号を入力します。次のスクリーンショットは、例を示しています。
[次へ] を選択します。
[操作] ページで、[接続を許可する] をオンにしたまま、[次へ] を選択します。
[プロファイル] ページで、既定の設定をそのまま使用し、[次へ] を選択します。
[名前] ページで、[名前] ボックスに規則の名前 (Azure LB Probe など) を指定し、[完了] を選択します。

Windows Server フェールオーバークラスターに SQL Server を追加する

新しい SQL Server VM は、ローカルリージョンに存在する Windows Server フェールオーバークラスターに追加する必要があります。

クラスターに SQL Server VM を追加するには:

RDP を使用して、既存のクラスター内の SQL Server VM に接続します。 SQL Server VM と監視サーバーの両方で管理者であるドメインアカウントを使用します。
[サーバーマネージャー] ダッシュボードで、[ツール]、[フェールオーバークラスターマネージャー] の順に選択します。
左側のペインで、[フェールオーバークラスターマネージャー] を右クリックし、[クラスターに接続する] を選択します。
[クラスターの選択] ウィンドウの [クラスター名] で、<このサーバー上のクラスター> を選択します。 [OK] をクリックします。
ブラウザーツリーで、クラスターを右クリックし、 [ノードの追加] を選択します。
ノードの追加ウィザードで、 [次へ] を選択します。
[サーバーの選択] ページで、新しい SQL Server インスタンスの名前を追加します。 [サーバー名の入力] にサーバー名を入力し、[追加] を選択してから、[次へ] を選択します。
[検証の警告] ページで、[いいえ] を選択します (運用シナリオでは、検証テストを実行する必要があります)。次に、 [次へ] を選択します。
記憶域スペースを使用している場合は、[確認] ページで、[使用可能な記憶域をすべてクラスターに追加する] チェックボックスをオフにします。

警告

[使用可能な記憶域をすべてクラスターに追加する] をオフにしないと、クラスタリングプロセスの実行中、Windows によって仮想ディスクがデタッチされます。その結果、仮想ディスクはディスクマネージャーやエクスプローラーに表示されなくなり、表示するためには、記憶域をクラスターから削除し、PowerShell を使って再アタッチしなければなりません。
[次へ] を選択します。
[完了] を選択します。

フェールオーバークラスターマネージャーに、クラスターに新しいノードがあることが示され、そのノードが [ノード] コンテナーの一覧に表示されます。

Windows Server フェールオーバークラスターの IP アドレスを追加する

注意

Windows Server 2019 の場合、クラスターで作成されるのは "クラスターネットワーク名" ではなく、"分散サーバー名" です。 Windows Server 2019 を使用している場合は、「可用性グループリスナーの IP アドレスを追加する」に進んでください。クラスターネットワーク名は、PowerShell を使用して作成できます。詳細については、ブログ記事「フェールオーバークラスター: クラスターネットワークオブジェクト」を参照してください。

次に、IP アドレスリソースを作成し、新しい SQL Server VM のクラスターに追加します。

フェールオーバークラスターマネージャーで、クラスターの名前を選択します。 [クラスターコアリソース] の下でクラスター名を右クリックし、[プロパティ] を選択します。
[クラスターのプロパティ] ダイアログで、[IP アドレス] の下にある [追加] を選択し、リモートネットワーク領域からクラスター名の IP アドレスを追加します。 [IP アドレス] ダイアログで [OK] を選択し、[クラスターのプロパティ] ダイアログで [OK] を選択して、新しい IP アドレスを保存します。
クラスターコア名の依存関係として IP アドレスを追加します。

[クラスターのプロパティ] ダイアログをもう一度開き、[依存関係] タブを選択します。2 つの IP アドレスの OR 依存関係を構成します。

可用性グループリスナーの IP アドレスを追加する

リモートリージョン内のリスナー用の IP アドレスをクラスターに追加する必要があります。 IP アドレスを追加するには:

フェールオーバークラスターマネージャーで、可用性グループの役割を右クリックします。 [リソースの追加] をポイントし、[その他のリソース] をポイントして、[IP アドレス] を選択します。
この IP アドレスを構成するには、[その他のリソース] の下にあるリソースを右クリックし、[プロパティ] を選択します。
[名前] に、新しいリソースの名前を入力します。 [ネットワーク] で、リモートデータセンターからネットワークを選択します。 [静的 IP アドレス] を選択し、[アドレス] ボックスで、新しい Azure ロードバランサーから静的 IP アドレスを割り当てます。
[Apply](適用) を選択し、次に [OK] を選択します。
リスナークライアントアクセスポイント (ネットワーク名) クラスターに対する依存関係として、IP アドレスリソースを追加します。

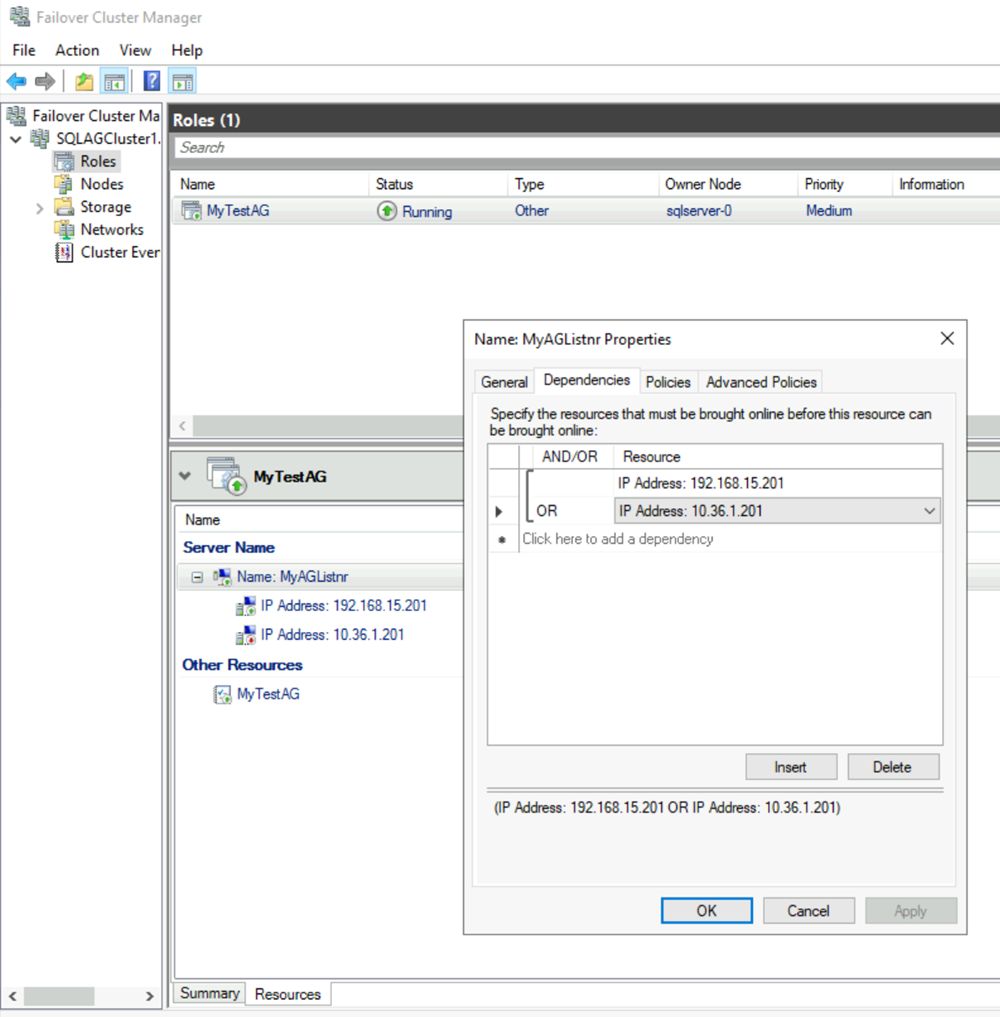

リスナークライアントアクセスポイントを右クリックし、[プロパティ] を選択します。 [依存関係] タブを参照し、新しい IP アドレスリソースをリスナークライアントアクセスポイントに追加します。次のスクリーンショットは、適切に構成された IP アドレスクラスターリソースを示したものです。

重要

クラスターリソースグループには、両方の IP アドレスが含まれます。両方の IP アドレスが、リスナークライアントアクセスポイントの依存関係です。クラスターの依存関係の構成では、OR 演算子を使います。

PowerShell でクラスターのパラメーターを設定する。

新しいリージョンのロードバランサーに構成したクラスターネットワーク名、IP アドレス、プローブポートを指定して、PowerShell スクリプトを実行します。

$ClusterNetworkName = "<MyClusterNetworkName>" # The cluster name for the network in the new region (Use Get-ClusterNetwork on Windows Server 2012 or later to find the name.)
$IPResourceName = "<IPResourceName>" # The cluster name for the new IP address resource.
$ILBIP = "<n.n.n.n>" # The IP address of the internal load balancer in the new region. This is the static IP address for the load balancer that you configured in the Azure portal.
[int]$ProbePort = <nnnnn> # The probe port that you set on the internal load balancer.

Import-Module FailoverClusters

Get-ClusterResource $IPResourceName | Set-ClusterParameter -Multiple @{"Address"="$ILBIP";"ProbePort"=$ProbePort;"SubnetMask"="255.255.255.255";"Network"="$ClusterNetworkName";"EnableDhcp"=0}

可用性グループを有効にする

次に、Always On 可用性グループ機能を有効にします。新しい SQL Server VM で次の手順を実行します。

スタート画面から SQL Server 構成マネージャーを開きます。
ブラウザーツリーで、[SQL Server サービス] を選択します。 SQL Server (MSSQLSERVER) サービスを右クリックし、[プロパティ] を選択します。
[AlwaysOn 高可用性] タブを選択し、[AlwaysOn 可用性グループを有効にする] をオンにします。
[適用] を選択します。ポップアップダイアログで [OK] を選択します。
SQL Server サービスを再起動します。

可用性グループにレプリカを追加する

新しく作成された仮想マシンで SQL Server が再起動されたら、それを可用性グループにレプリカとして追加できます。

可用性グループ内のプライマリ SQL Server インスタンスへのリモートデスクトップセッションを開き、SQL Server Management Studio (SSMS) を開きます。
SSMS のオブジェクトエクスプローラーで、[Always On 高可用性]>[可用性グループ] を開きます。可用性グループ名を右クリックし、[レプリカの追加] を選択します。
既存のレプリカに接続し、[次へ] を選択します。
[レプリカの追加] を選択し、新しい SQL Server VM に接続します。

重要

リモート Azure リージョンのレプリカについては、手動フェールオーバーでの非同期レプリケーションに設定してください。
[最初のデータ同期を選択] ページで、[完全] を選択し、共有ネットワークの場所を指定します。この場所としては、先に作成したバックアップ共有を使います。この例では、\\<1 番目の SQL Server>\Backup\ でした。 [次へ] を選択します。

Note

完全同期では、SQL Server の 1 番目のインスタンスにあるデータベースの完全バックアップが作成されて、2 番目のインスタンスに復元されます。大規模なデータベースの場合、完全同期は長時間かかる可能性があるためお勧めしません。

手動でデータベースをバックアップし、NO RECOVERY で復元することにより、この時間を短縮できます。可用性グループを構成する前に、2 番目の SQL Server インスタンスで NO RECOVERY を使用してデータベースが既に復元されている場合は、[結合のみ] を選択します。可用性グループを構成した後でバックアップを作成する場合は、[最初のデータ同期をスキップ] を選択します。
[検証] ページで [次へ] を選択します。このページは次の図のようになります。

注意

可用性グループリスナーを構成していないことを示す、リスナー構成に関する警告が表示されます。この警告は無視してかまいません。リスナーは既に設定されているからです。それは、ローカルリージョンに Azure ロードバランサーを作成した後に作成されました。
[概要] ページで、[完了] を選択し、ウィザードで新しい可用性グループが構成されるまで待ちます。 [進行状況] ページで [詳細] を選択すると、進行状況が詳しく表示されます。

ウィザードで構成が完了したら、[結果] ページを調べて、可用性グループが正常に作成されたことを確認します。
[閉じる] を選択してウィザードを閉じます。

可用性グループを確認する

オブジェクトエクスプローラーで、[AlwaysOn 高可用性]、[可用性グループ] の順に展開します。可用性グループを右クリックして [ダッシュボードの表示] をクリックします。

可用性グループのダッシュボードを開くための選択肢を示す SSMS のオブジェクトエクスプローラーのスクリーンショット。

可用性グループダッシュボードが、次のスクリーンショットのように表示されます。今度は別のレプリカです。

このダッシュボードには、レプリカ、各レプリカのフェールオーバーモード、同期の状態が表示されます。

可用性グループリスナーをチェックする

オブジェクトエクスプローラーで [Always On 高可用性] を展開し、[可用性グループ] を展開してから、[可用性グループリスナー] を展開します。
リスナー名を右クリックし、 [プロパティ] を選択します。これで、リスナーの両方の IP アドレスが (各リージョンに 1 つずつ) 表示されます。

複数のサブネットに対する接続を設定する

リモートデータセンターのレプリカは、可用性グループの一部ですが、異なるサブネット内にあります。このレプリカがプライマリレプリカになった場合、アプリケーション接続のタイムアウトが発生する可能性があります。この動作は、複数サブネットデプロイでのオンプレミスの可用性グループと同じです。クライアントアプリケーションからの接続を許可するには、クライアント接続を更新するか、またはクラスターネットワーク名リソースに名前解決キャッシュを構成します。

可能であれば、クラスター構成を更新して RegisterAllProvidersIP=1 を設定し、クライアント接続文字列を更新して MultiSubnetFailover=Yes を設定してください。「MultiSubnetFailover を使用した接続」を参照してください。

接続文字列を変更できない場合は、名前解決キャッシュを構成できます。「マルチサブネット環境で Always On リスナーに接続するとタイムアウトが発生する」を参照してください。

リモートリージョンにフェールオーバーする

リモートリージョンへのリスナー接続をテストするには、リモートリージョンにレプリカをフェールオーバーしてみます。レプリカは非同期ですが、フェールオーバーはデータ損失の可能性に対して脆弱です。データを失わずにフェールオーバーするには、可用性モードを同期に変更し、フェールオーバーモードを自動に設定します。次の手順に従います。

オブジェクトエクスプローラーで、プライマリレプリカをホストする SQL Server のインスタンスに接続します。
[Always On 可用性グループ] で、可用性グループを右クリックして [プロパティ] を選択します。
[全般] ページの [可用性レプリカ] で、ディザスターリカバリー (DR) サイトのセカンダリレプリカを、[同期コミット] 可用性モードと [自動] フェールオーバーモードを使うように設定します。

高可用性のためにプライマリレプリカと同じサイトにセカンダリレプリカがある場合は、このレプリカを [非同期コミット] および [手動] に設定します。
[OK] を選択します。
オブジェクトエクスプローラーで、可用性グループを右クリックし、[ダッシュボードの表示] を選択します。
ダッシュボードで、DR サイトのレプリカが同期されていることを確認します。
オブジェクトエクスプローラーで、可用性グループを右クリックし、[フェールオーバー] を選択します。 SQL Server Management Studio で、SQL Server をフェールオーバーするためのウィザードが開きます。
[次へ] を選択し、DR サイトの SQL Server インスタンスを選択します。もう一度 [次へ] を選択します
DR サイトの SQL Server インスタンスに接続し、[次へ] を選択します。
[概要] ページで設定を確認し、 [完了] を選択します。

接続をテストした後は、プライマリレプリカをプライマリデータセンターに戻し、可用性モードを通常の動作設定に戻します。次の表では、この記事で説明されているアーキテクチャの通常の動作設定を示します。

場所	サーバーインスタンス	ロール	[可用性モード]	フェールオーバーモード
プライマリデータセンター	SQL-1	プライマリ	同期	自動
プライマリデータセンター	SQL-2	セカンダリ	同期	自動
セカンダリまたはリモートデータセンター	SQL-3	セカンダリ	非同期	マニュアル

計画された手動フェールオーバーと強制手動フェールオーバーの詳細については、次の記事を参照してください。

次のステップ

詳細については、以下をご覧ください。

次の方法で共有

Azure リージョン間に可用性グループを構成する - Azure VM 上の SQL Server

概要

ネットワークとサブネットの作成

2 つの Azure リージョンの仮想ネットワークを接続する
