Azure Arc 対応 Kubernetes を使用したカスタムの場所

Azure の場所の構造の拡張としての "カスタムの場所" 機能を使用すると、テナント管理者は、Azure サービス インスタンスをデプロイするターゲットの場所として、Azure Arc 対応 Kubernetes クラスターを使用できます。 カスタムの場所の上にデプロイできる Azure オファリングの例としては、Azure Arc 対応 SQL Managed Instance や Azure Arc 対応 PostgreSQL サーバーなどのデータベースがあります。

Azure の場所と同様に、カスタムの場所にアクセスできるテナント内のエンド ユーザーは、会社のプライベート コンピューティングを使用してリソースをそこにデプロイできます。

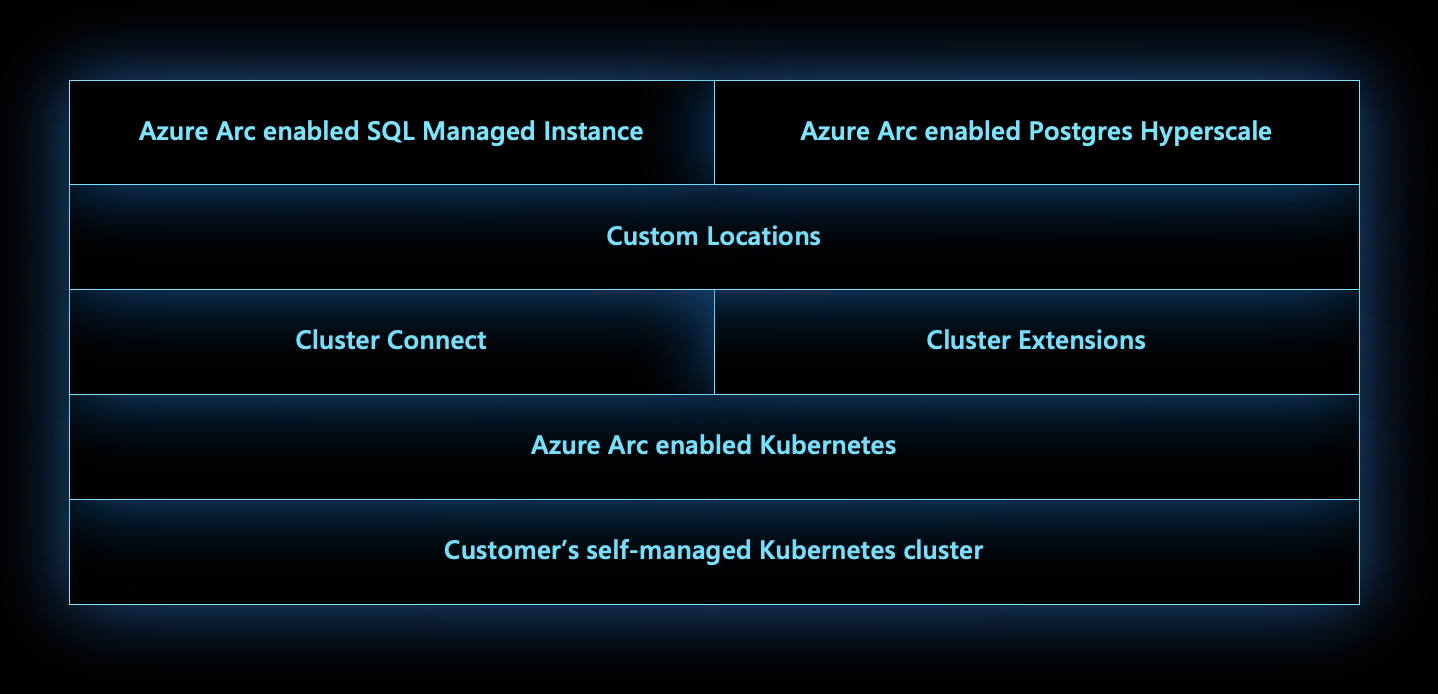

Arc プラットフォーム レイヤーを示す図。

カスタムの場所は、Azure Arc 対応 Kubernetes クラスター、クラスター接続、クラスター拡張機能の上にある抽象化レイヤーと考えることができます。 カスタムの場所によって、他の Azure サービスがクラスターにアクセスするために必要な粒度の細かい RoleBinding と ClusterRoleBinding が作成されます。 これらの他の Azure サービスでは、デプロイされたリソースを管理するためにクラスター アクセスが必要です。

Architecture

管理者がクラスターでカスタムの場所機能を有効にすると、クラスター上に ClusterRoleBinding が作成されて、カスタムの場所リソース プロバイダーによって使用される Microsoft Entra アプリケーションが承認されます。 承認されると、カスタムの場所リソース プロバイダーは、他の Azure リソース プロバイダーがこのクラスターにカスタム リソースを作成するために必要な ClusterRoleBinding または RoleBinding オブジェクトを作成できます。 クラスターにインストールされているクラスター拡張機能により、承認するリソース プロバイダーの一覧が決まります。

Arc 対応データ サービスを例として使用した、カスタムの場所アーキテクチャの図。

ユーザーがクラスター上にデータ サービス インスタンスを作成すると、以下のことが行われます。

  1. PUT 要求が Azure Resource Manager に送信されます。
  2. PUT 要求は、Azure Arc 対応データ サービス リソース プロバイダーに転送されます。
  3. RP により、カスタムの場所が存在する Azure Arc 対応 Kubernetes クラスターに関連付けられている kubeconfig ファイルがフェッチされます。
    • カスタムの場所が、元の PUT 要求で extendedLocation として参照されます。
  4. Azure Arc 対応データ サービス リソース プロバイダーにより、kubeconfig を使用してクラスターとの通信が行われ、カスタムの場所にマップされている名前空間に、Azure Arc 対応データ サービス型のカスタム リソースが作成されます。
    • Azure Arc 対応データ サービス オペレーターは、カスタムの場所が存在する前に、クラスター拡張機能の作成によってデプロイされています。
  5. Azure Arc 対応データ サービス オペレーターにより、クラスター上に作成された新しいカスタム リソースが読み取られ、データ コントローラーが作成されて、クラスター上で目的の状態が実現されます。

SQL マネージド インスタンスと PostgreSQL インスタンスが作成される手順は、前述の手順と同じです。
