enumerazione XPS_LINE_JOIN (xpsobjectmodel.h)

Articolo
03/09/2024

Descrive il giunto realizzato da due segmenti di linea intersecanti.

Sintassi

typedef enum __MIDL___MIDL_itf_xpsobjectmodel_0000_0000_0007 {
  XPS_LINE_JOIN_MITER = 1,
  XPS_LINE_JOIN_BEVEL,
  XPS_LINE_JOIN_ROUND
} XPS_LINE_JOIN;

Costanti


`XPS_LINE_JOIN_MITER` Valore: 1 Produce un angolo tagliente o ritagliato, a seconda che la lunghezza del miter superi il limite di miter.
`XPS_LINE_JOIN_BEVEL` Produce un angolo diagonale.
`XPS_LINE_JOIN_ROUND` Produce un arco liscio e circolare tra le linee.

Commenti

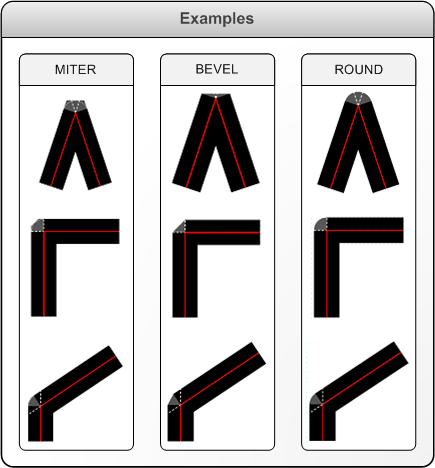

Nell'illustrazione che segue, l'area ombreggiata al vertice dei segmenti di linea in ogni esempio mostra come il riempimento del giunto viene determinato dal valore di XPS_LINE_JOIN.

Diagramma che mostra esempi dei diversi valori di XPS_LINE_JOIN

Requisiti

Requisito	Valore
Client minimo supportato	Windows 7, Windows Vista con SP2 e Aggiornamento della piattaforma per Windows Vista [app desktop \| App UWP]
Server minimo supportato	Windows Server 2008 R2, Windows Server 2008 con SP2 e Platform Update per Windows Server 2008 [app desktop \| App UWP]
Intestazione	xpsobjectmodel.h

Vedi anche

XML Paper Specification
