Introduzione allo strumento di misura - MRTK3
Lo strumento misura è uno strumento per visualizzare le dimensioni locali degli oggetti negli strumenti grafici.
Attualmente supporta quattro modalità operative RectTransforms, 3d Colliders, Mesh Renderers e Distance Between Objects.
Nota
Per iniziare a usare lo strumento di misura, è necessario aver seguito il processo di configurazione di Strumenti grafici.

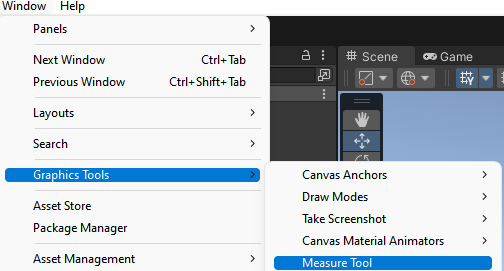

Se l'installazione di Strumenti grafici è corretta, passare a Strumenti finestra/Grafica e Strumento misura.
Selezionare un GameObject nell'gerarchia e aprire lo strumento misura dal menu Strumenti grafici oppure selezionare Strumento di misura dalla barra degli strumenti Editor
Con lo strumento aperto/selezionato, le misurazioni degli oggetti selezionati verranno disegnate intorno a essi. La misura può essere personalizzata nelle impostazioni dello strumento.
Collegamenti
- Attiva/Disattiva strumento (M)
- Attiva/Disattiva finestra degli strumenti (MAIUSC+M)

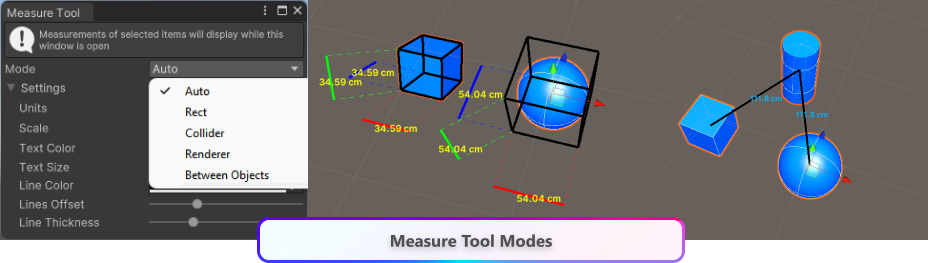

Modalità
Lo strumento dispone di più modalità che possono essere selezionate tramite un menu a discesa nelle impostazioni.
| Modalità | Descrizione |
|---|---|
| Auto | Modalità predefinita, lo strumento rileva i componenti e disegna la misura appropriata. Priorità dei remi rispetto ai renderer rispetto ai collisori |
| Rect | Disegna un rettangolo e le misurazioni intorno a ogni GameObject selezionato con un componente RectTransform collegato |
| Renderer | Disegna una casella e le misurazioni intorno a ogni GameObject selezionato con un componente MeshRenderer collegato. |
| Collisore | Disegna una casella e le misurazioni intorno a ogni GameObject selezionato con un componente Collider 3D collegato. |
| Tra oggetti | Disegna una linea e una misura tra gameObject nell'ordine selezionato |
Nota
Per le misurazioni del renderer in Unity 2020 e versioni precedenti è necessario anche un filtro MeshFilter

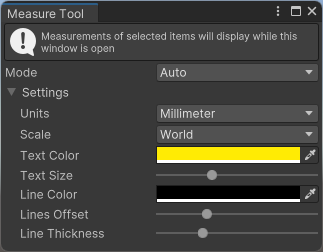

Impostazioni
| Unità | Descrizione |
|---|---|
| Millimetro | Visualizza la misura in millimetri |
| Centimetro | Visualizza la misura in centimetri |
| Metro | Visualizza la misura in metri |
| Dimensioni | Descrizione |
|---|---|
| Locale | Visualizza la misurazione in scala locale con l'orientamento degli oggetti selezionati |
| Mondo | Visualizza la misurazione in scala mondiale usando un riquadro delimitatore allineato all'asse (AABB) |
| Opzioni di personalizzazione | Descrizione |
|---|---|
| Colore testo | Impostare il colore del testo |
| Dimensioni del testo | Impostare le dimensioni del testo visualizzato usando un dispositivo di scorrimento |
| Colore linea | Impostare il colore del rettangolo o del rettangolo di delimitazione |
| Scostamento linea | Scostamento delle misure dagli oggetti selezionati |
| Spessore linea | Imposta lo spessore delle linee |
