Grafico ad area

Si applica a: ✅Microsoft Fabric✅

L'oggetto visivo grafico ad area mostra una relazione di serie temporali. La prima colonna della query deve essere numerica e viene usata come asse x. Altre colonne numeriche sono gli assi y. A differenza dei grafici a linee, anche i grafici ad area rappresentano visivamente il volume. I grafici ad area sono ideali per indicare la modifica tra set di dati diversi.

Nota

Questa visualizzazione può essere usata solo nel contesto dell'operatore di rendering.

Sintassi

T|renderareachart [with( propertyName=propertyValue [, ...]])

Altre informazioni sulle convenzioni di sintassi.

Parametri

Nome	Digita	Obbligatorio	Descrizione
T	string	✔️	Nome tabella di input.
propertyName, propertyValue	string		Elenco delimitato da virgole di coppie di proprietà chiave-valore. Vedere le proprietà supportate.

Proprietà supportate

Tutte le proprietà sono facoltative.

PropertyName	PropertyValue
accumulate	Indica se il valore di ogni misura viene aggiunto a tutti i predecessori. (true o false)
kind	Ulteriore elaborazione del tipo di visualizzazione. Per altre informazioni, vedere kind la proprietà .
legend	Indica se visualizzare o meno una legenda (visible o hidden).
series	Elenco delimitato da virgole di colonne i cui valori per record combinati definiscono la serie a cui appartiene il record.
ymin	Valore minimo da visualizzare sull'asse y.
ymax	Valore massimo da visualizzare sull'asse y.
title	Titolo della visualizzazione (di tipo string).
xaxis	Indica la scala da applicare all'asse x (linear o log).
xcolumn	Indica quale colonna del risultato viene usata per l'asse x.
xtitle	Titolo dell'asse x (di tipo string).
yaxis	Indica la scala da applicare all'asse y (linear o log).
ycolumns	Elenco delimitato da virgole di colonne costituite dai valori specificati in base al valore della colonna x.
ysplit	Come suddividere i valori dell'asse y per più visualizzazioni.
ytitle	Titolo dell'asse y (di tipo string).

Proprietà ysplit

Questa visualizzazione supporta la suddivisione in più valori dell'asse y:

ysplit	Descrizione
none	Viene visualizzato un singolo asse y per tutti i dati delle serie. (Impostazione predefinita)
axes	Viene visualizzato un singolo grafico con più assi y (uno per serie).
panels	Viene eseguito il rendering di un grafico per ogni valore ycolumn. Massimo cinque pannelli.

Proprietà kind

Questa visualizzazione può essere ulteriormente elaborata fornendo la kind proprietà . I valori supportati di questa proprietà sono:

Valore kind	Descrizione
default	Ogni "area" è a sé stante.
unstacked	Uguale a default.
stacked	Impila le "aree" a destra.
stacked100	Impila le "aree" a destra e ne estende ognuna alla stessa larghezza delle altre.

Esempi

L'esempio in questa sezione illustra come usare la sintassi per iniziare.

Gli esempi in questo articolo usano tabelle disponibili pubblicamente, ad esempio la tabella StormEvents in Analisi meteo dati di esempio.

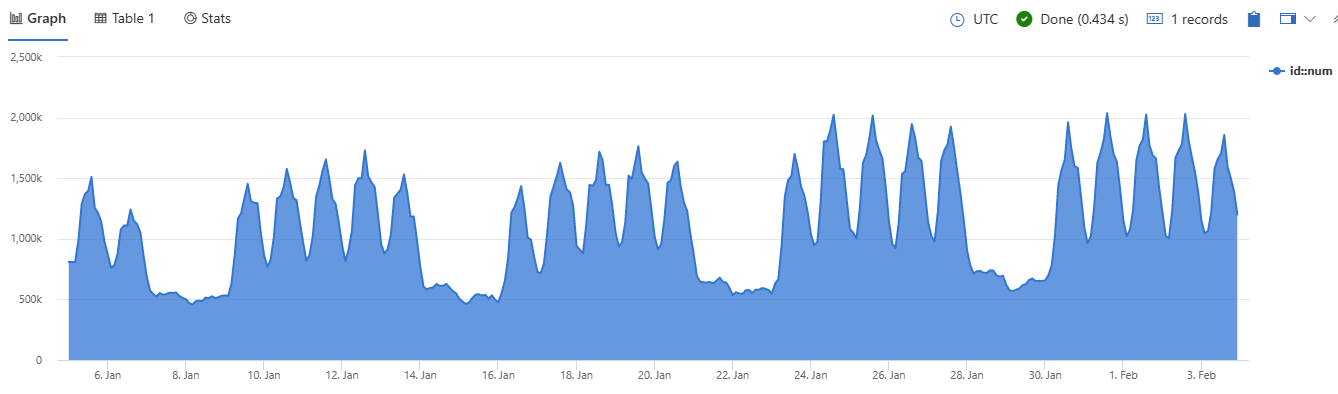

Grafico ad area semplice

L'esempio seguente mostra una visualizzazione del grafico ad area di base.

demo_series3
| render areachart

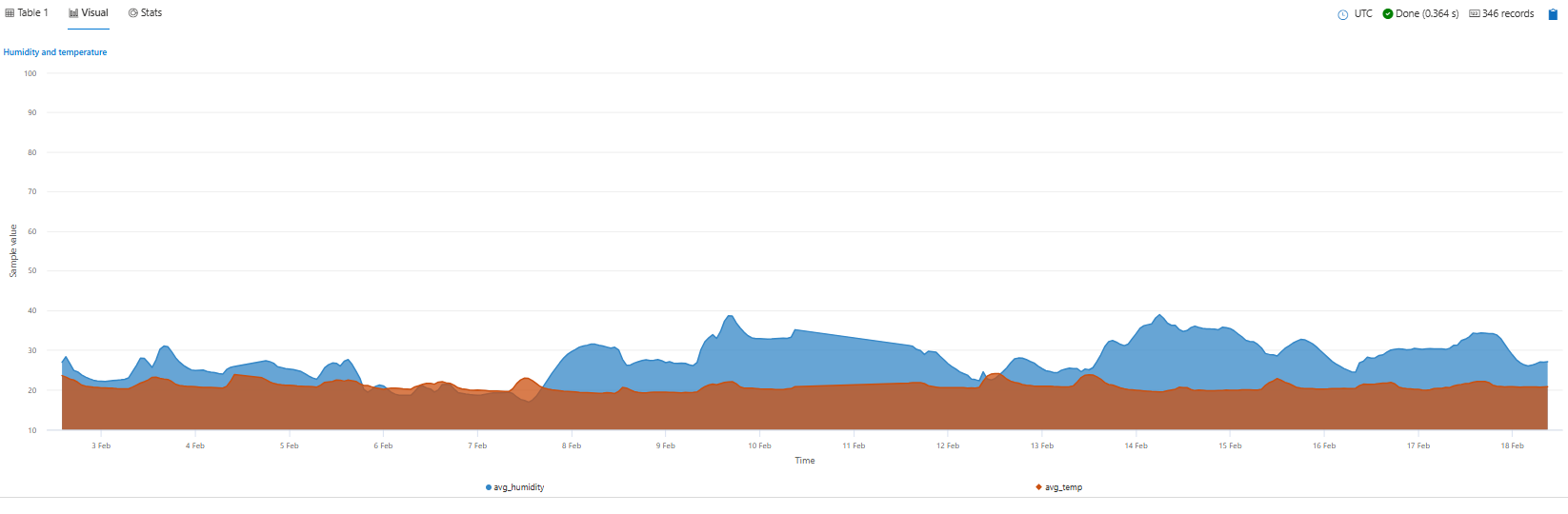

Grafico ad aree con proprietà

Nell'esempio seguente viene illustrato un grafico ad area che usa più impostazioni delle proprietà.

OccupancyDetection
| summarize avg_temp= avg(Temperature), avg_humidity= avg(Humidity) by bin(Timestamp, 1h)
| render areachart
    with (
        kind = unstacked,
        legend = visible,
        ytitle ="Sample value",
        ymin = 10,
        ymax =100,
        xtitle = "Time",
        title ="Humidity and temperature"
    )

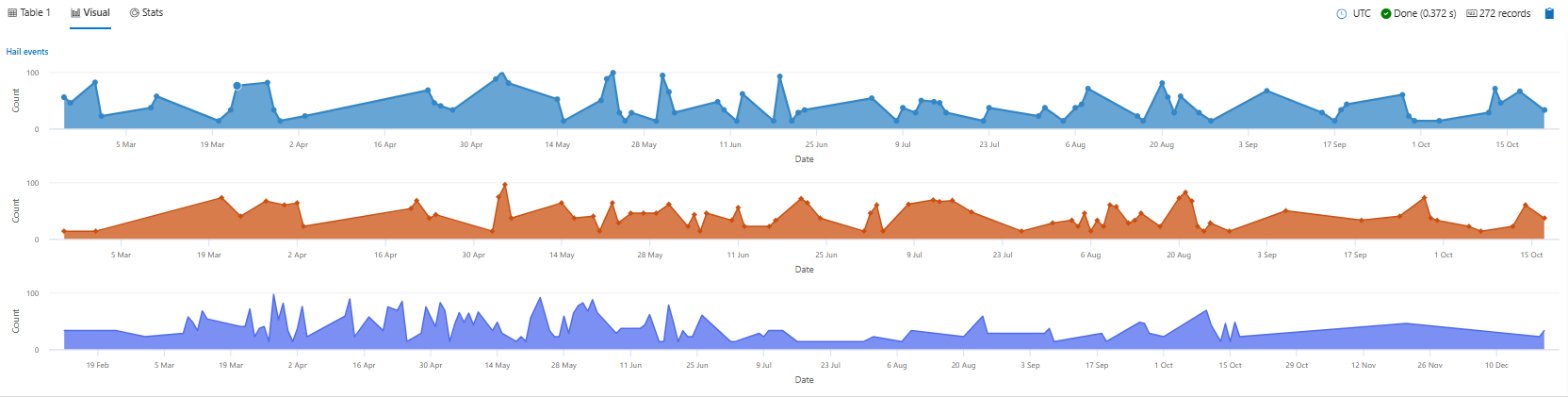

Grafico ad aree con pannelli divisi

Nell'esempio seguente viene illustrato un grafico ad area che usa pannelli suddivisi. In questo esempio la proprietà ysplit è impostata su panels.

StormEvents
| where State in ("TEXAS", "NEBRASKA", "KANSAS") and EventType == "Hail"
| summarize count=count() by State, bin(StartTime, 1d)
| render areachart
    with (
        ysplit= panels,
        legend = visible,
        ycolumns=count,
        yaxis =log,
        ytitle ="Count",
        ymin = 0,
        ymax =100,
        xaxis = linear,
        xcolumn = StartTime,
        xtitle = "Date",
        title ="Hail events"
    )
