Ridimensionare con server di elaborazione aggiuntivi

  • Articolo

Per impostazione predefinita, quando si esegue la replica di server fisici o macchine virtuali VMware in Azure con Site Recovery, nel server di configurazione viene installato un server di elaborazione che è usato per coordinare il trasferimento dei dati tra Site Recovery e l'infrastruttura locale. Per aumentare la capacità e la scalabilità orizzontale della distribuzione della replica, è possibile aggiungere server di elaborazione autonomi aggiuntivi. Questo articolo descrive come configurare un server di elaborazione con scale-out.

Prima di iniziare

Pianificazione capacità

Assicurarsi di pianificare la capacità per la replica VMware. Ciò consente di identificare come e quando è necessario distribuire i server di elaborazione aggiuntivi.

Dalla versione 9.24, vengono aggiunte indicazioni durante la selezione del server di elaborazione per le nuove repliche. Il server di elaborazione verrà contrassegnato come Integro, Avviso e Critico in base a determinati criteri. Per comprendere diversi scenari che possono influenzare lo stato del server di elaborazione, esaminare gli avvisi del server di elaborazione.

Nota

L'uso di un componente server di processo clonato non è supportato. Seguire i passaggi in questo articolo per ciascun scale-out PS.

Requisiti di dimensione

Verificare i requisiti di dimensione riepilogati nella tabella. In generale, se è necessario ridimensionare la distribuzione oltre 200 computer di origine oppure se la varianza totale giornaliera è superiore a 2 TB, sono necessari server di elaborazione aggiuntivi per gestire il volume di traffico.

Server di elaborazione aggiuntivo Dimensione disco cache Frequenza di modifica dei dati Computer protetti
4 vCPU (2 socket * 2 core a 2,5 GHz), 8 GB di memoria 300 GB 250 GB o inferiore Replicare un massimo di 85 computer.
8 vCPU (2 socket * 4 core a 2,5 GHz), 12 GB di memoria 600 GB Da 250 GB a 1 TB Replicare tra 85 e 150 computer.
12 vCPU (2 socket * 6 core a 2,5 GHz), 24 GB di memoria 1 TB Da 1 TB a 2 TB Replicare tra 150 e 225 computer.

In cui ogni computer di origine protetto è configurato con tre dischi da 100 GB.

Prerequisiti

Nella tabella seguente sono riepilogati i prerequisiti per il server di elaborazione aggiuntivo.

Requisiti del server di configurazione/elaborazione

Requisiti hardware

Componente Requisito
Core CPU 8
RAM 16 GB
Numero di dischi 3, inclusi disco del sistema operativo, disco della cache del server di elaborazione e unità di conservazione per il failback
Spazio libero su disco (cache del server di elaborazione) 600 GB
Spazio libero su disco (disco di conservazione) 600 GB

Requisiti software

Componente Requisito
Sistema operativo Windows Server 2012 R2
Windows Server 2016
Nota: Windows Server 2019 è supportato solo per l'architettura moderna. Poiché l'architettura classica è in fase di deprecazione, non verrà aggiunta alcuna nuova funzionalità supportata. È consigliabile usare l'architettura moderna.
Impostazioni locali del sistema operativo Inglese (en-*)
Ruoli di Windows Server Non abilitare questi ruoli:
- Active Directory Domain Services
- Internet Information Services
- Hyper-V
Criteri di gruppo Non abilitare questi criteri di gruppo:
- Impedisci accesso al prompt dei comandi
- Impedisci accesso agli strumenti di modifica del Registro di sistema
- Logica di attendibilità per file allegati
- Attiva l'esecuzione di script
Ulteriori informazioni
IIS - Nessun sito Web predefinito preesistente
- Nessun sito Web o applicazione preesistente in ascolto sulla porta 443
- Abilitare l'autenticazione anonima
- Abilitare l'impostazione di FastCGI
FIPS (Federal Information Processing Standards) Non abilitare la modalità FIPS

Requisiti di rete

Componente Requisito
Tipo di indirizzo IP Statico
Porti 443 (orchestrazione del canale di controllo)
9443 (trasporto dei dati)
Tipo di scheda di interfaccia di rete VMXNET3 (se il server di configurazione è una VM VMware)
Accesso a Internet (il server deve poter accedere agli URL seguenti, direttamente o tramite proxy):
*.backup.windowsazure.com Usato per il coordinamento e il trasferimento dei dati replicati
*.blob.core.windows.net Usato per accedere all'account di archiviazione in cui sono archiviati i dati replicati. È possibile fornire l'URL specifico dell'account di archiviazione della cache.
*.hypervrecoverymanager.windowsazure.com Usato per il coordinamento e le operazioni di gestione della replica
https://login.microsoftonline.com Usato per il coordinamento e le operazioni di gestione della replica
time.nist.gov Usato per controllare la sincronizzazione tra ora di sistema e ora globale
time.windows.com Usato per controllare la sincronizzazione tra ora di sistema e ora globale
  • *.management.azure.com
  • https://secure.aadcdn.microsoftonline-p.com
  • https://login.live.com
  • https://graph.windows.net
  • https://login.windows.net
  • *.services.visualstudio.com (facoltativo)
  • https://www.live.com
  • https://www.microsoft.com
La configurazione di OVF richiede l'accesso a questi URL aggiuntivi. Vengono usati per il controllo di accesso e la gestione delle identità da parte di Microsoft Entra ID.
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi Per completare il download di MySQL.
In alcune aree il download potrebbe essere reindirizzato all'URL della rete CDN. Assicurarsi che anche l'URL della rete CDN sia approvato, se necessario.

Nota

Nel caso di connettività tramite collegamenti privati all'insieme di credenziali delle chiavi di Site Recovery, non è necessario un accesso a Internet aggiuntivo per il server di configurazione. Un'eccezione a questa regola si verifica con la configurazione del server di configurazione tramite il modello OVA, nel qual caso sarà necessario accedere agli URL seguenti oltre che tramite collegamenti privati: https://www.live.com e https://www.microsoft.com. Se non si vuole consentire l'accesso a questi URL, configurare il server di configurazione con il programma di installazione unificato.

Nota

Durante la configurazione degli endpoint privati per proteggere VMware e i computer fisici, sarà necessario installare MySQL nel server di configurazione manualmente. Seguire i passaggi elencati qui per eseguire l'installazione manuale.

Software richiesto

Componente Requisito
VMware vSphere PowerCLI Non obbligatorio per le versioni 9.14 e successive
MYSQL MySQL deve essere installato. È possibile eseguire l'installazione manualmente o con Site Recovery. (Per altre informazioni, fare riferimento a Configurazione delle impostazioni)

Nota

L'aggiornamento di MySQL nel server di configurazione non è supportato.

Requisiti di dimensioni e capacità

La tabella seguente riepiloga i requisiti di capacità del server di configurazione. Se si replicano molte VM VMware, vedere le considerazioni sulla pianificazione della capacità ed eseguire lo strumento Azure Site Recovery Deployment Planner.

CPU Memory Disco cache Frequenza di modifica dei dati Computer replicati
8 vCPU

2 socket * 4 core a 2,5 GHz		 16 GB 300 GB 500 GB o inferiore < 100 computer
12 vCPU

2 socket * 6 core a 2,5 GHz		 18 GB 600 GB 500 GB-1 TB Da 100 a 150 computer
16 vCPU

2 socket * 8 core a 2,5 GHz		 32 GB 1 TB 1-2 TB 150-200 computer

Scaricare il file di installazione

Scaricare il file di installazione del server di elaborazione come indicato di seguito:

  1. Accedere al portale di Azure e passare all'insieme di credenziali di Servizi di ripristino.

  2. Aprire Infrastruttura di Site Recovery>VMware e computer fisici>Server di configurazione, in Per VMware e computer fisici.

  3. Selezionare il server di configurazione per eseguire il drill-down della relativa pagina delle informazioni. Fare clic su + Server di elaborazione.

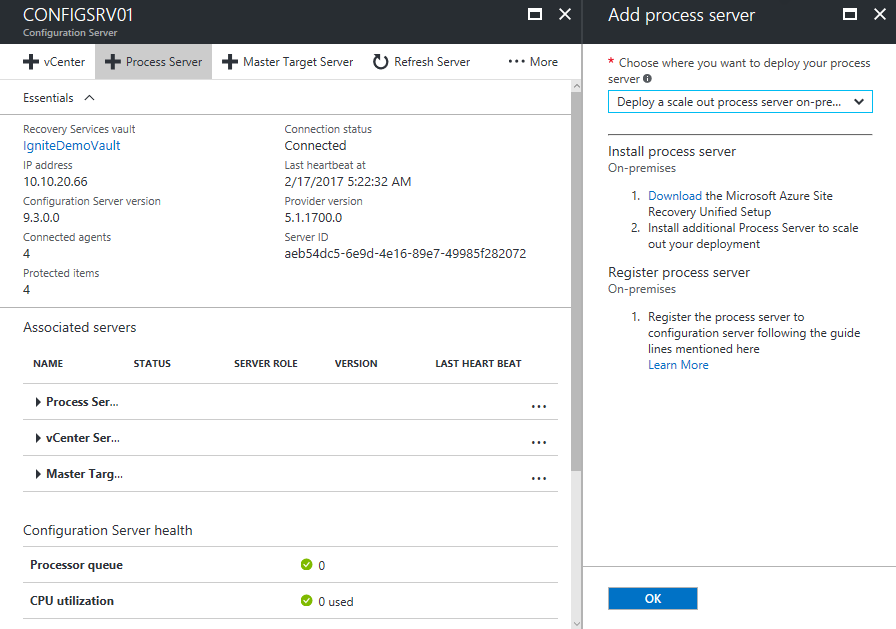

  4. Nella pagina Aggiungi server di elaborazione>Scegliere dove distribuire il server di elaborazione selezionare l'opzione Distribuire un server di elaborazione con scalabilità orizzontale in locale.

    Pagina di aggiunta server

  5. Scaricare il programma di installazione unificata di Microsoft Azure Site Recovery. Viene scaricata la versione più recente del file di installazione.

    Avviso

    La versione di installazione del server di elaborazione deve essere uguale o precedente alla versione del server di configurazione in esecuzione. Un modo semplice per garantire la compatibilità tra le versioni è l'utilizzo dello stesso programma di installazione usato per installare o aggiornare il server di configurazione.

Installazione dall'interfaccia utente

Eseguire l'installazione come indicato di seguito. Dopo aver configurato il server è possibile eseguire la migrazione dei computer di origine per usarlo.

  1. Avvio di UnifiedSetup.exe di Azure Site Recovery

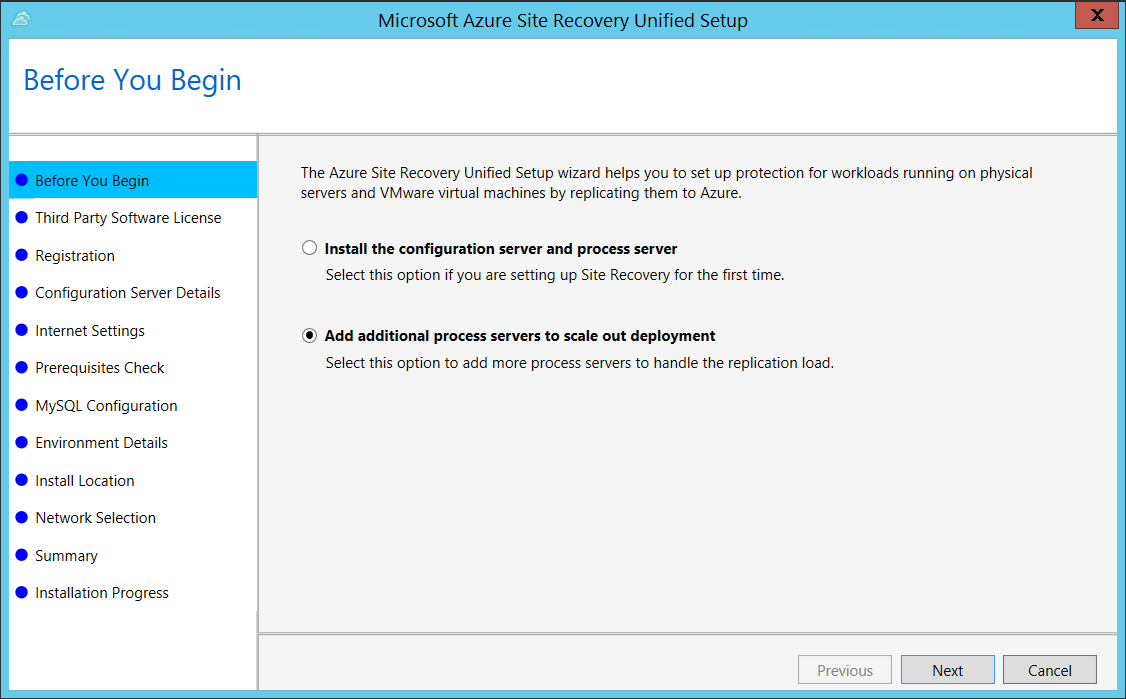

  2. In Prima di iniziare selezionare Add additional process servers to scale out deployment (Aggiungere server di elaborazione per aumentare le istanze di distribuzione).

    Aggiungere il server di elaborazione

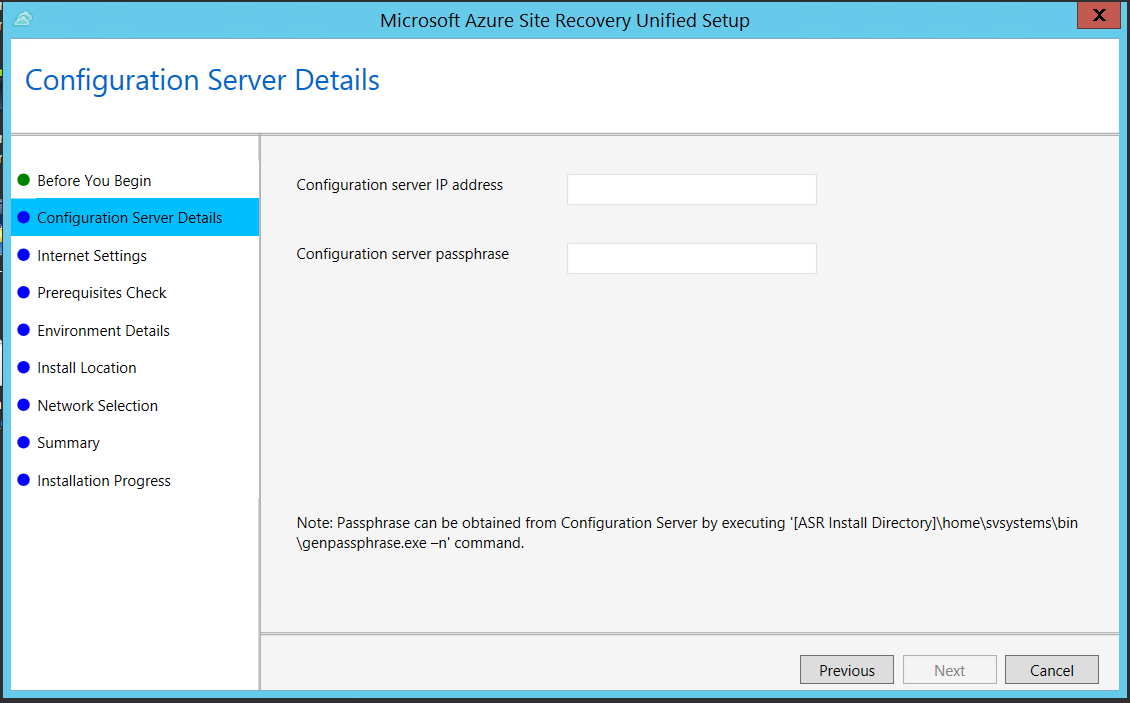

  3. In Configuration Server Details (Dettagli del server di configurazione) specificare l'indirizzo IP del server di configurazione e la passphrase.

    Aggiungere il server di elaborazione 2

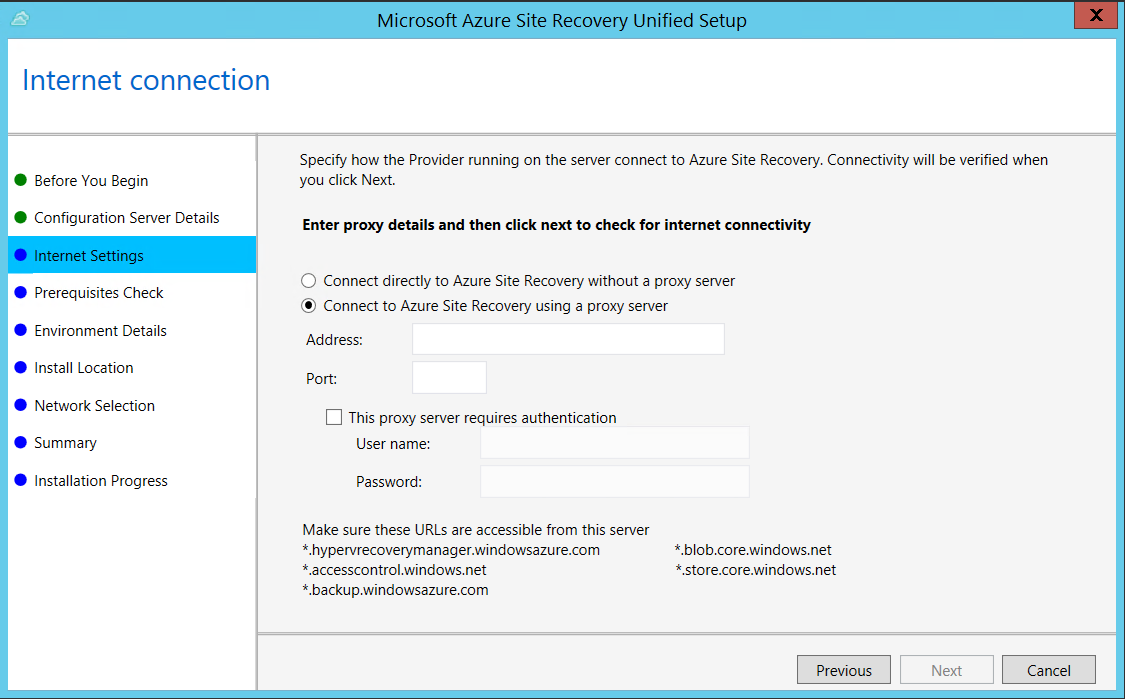

  4. In Impostazioni Internet specificare in che modo il provider in esecuzione nel server di configurazione si connette ad Azure Site Recovery tramite Internet.

    Aggiungere il server di elaborazione 3

    • Per connettersi al proxy attualmente configurato nel computer, selezionare Connetti con le impostazioni proxy esistenti.

    • Per fare in modo che il provider si connetta direttamente, selezionare Connetti direttamente senza un proxy.

    • Se per il proxy esistente è necessaria l'autenticazione o si vuole usare un proxy personalizzato per la connessione del provider, selezionare Connect with custom proxy settings (Connetti con le impostazioni proxy personalizzate).

      • Se si usa un proxy personalizzato è necessario specificare l'indirizzo, la porta e le credenziali.
      • Se si usa un proxy, è necessario che l'accesso agli URL del servizio sia già consentito.

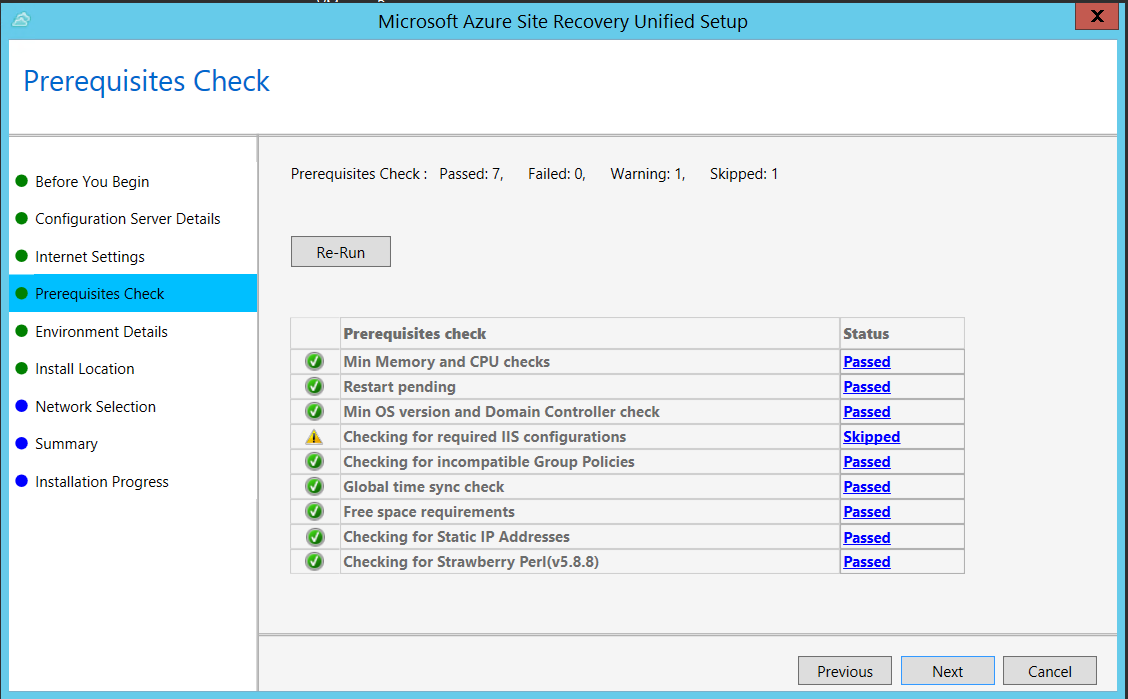

  5. In Controllo dei prerequisiti il programma di installazione esegue un controllo per assicurarsi che sia possibile eseguire l'installazione. Se viene visualizzato un avviso relativo al Global time sync check (Controllo della sincronizzazione ora globale), verificare che l'ora del clock di sistema, nelle impostazioni di Data e ora, corrisponda al fuso orario.

    Aggiungere il server di elaborazione 4

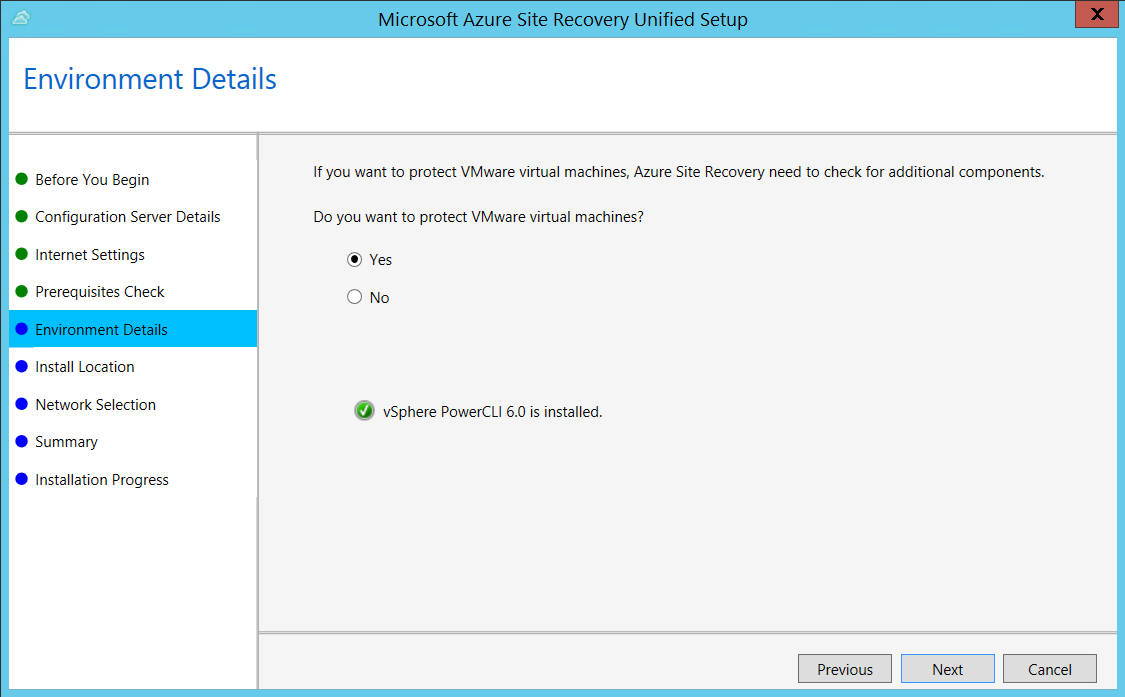

  6. In Dettagli ambiente specificare se si vuole eseguire la replica di VM VMware. In caso affermativo, il programma di installazione verifica quindi se è installato PowerCLI 6.0.

    Aggiungere il server di elaborazione 5

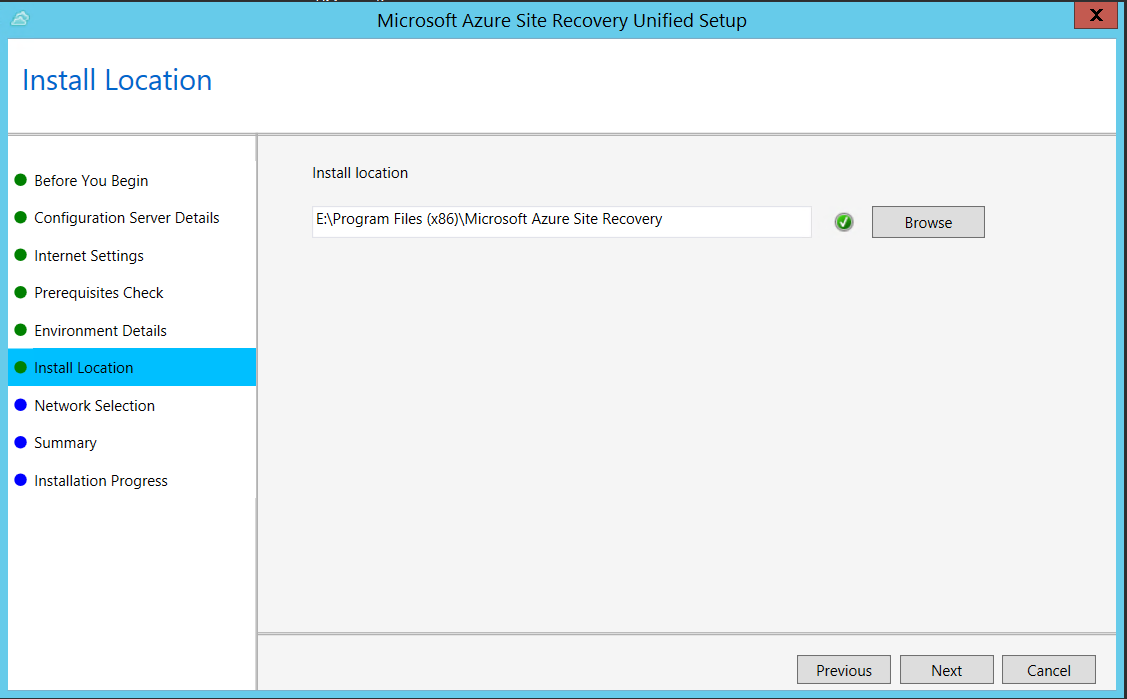

  7. In Percorso di installazione specificare il percorso di installazione dei file binari e di archiviazione della cache. L'unità selezionata deve avere almeno 5 GB di spazio su disco disponibile, ma è consigliabile usare un'unità cache con almeno 600 GB di spazio disponibile. Screenshot che mostra la posizione per l'installazione dei binari e l'archiviazione della cache.

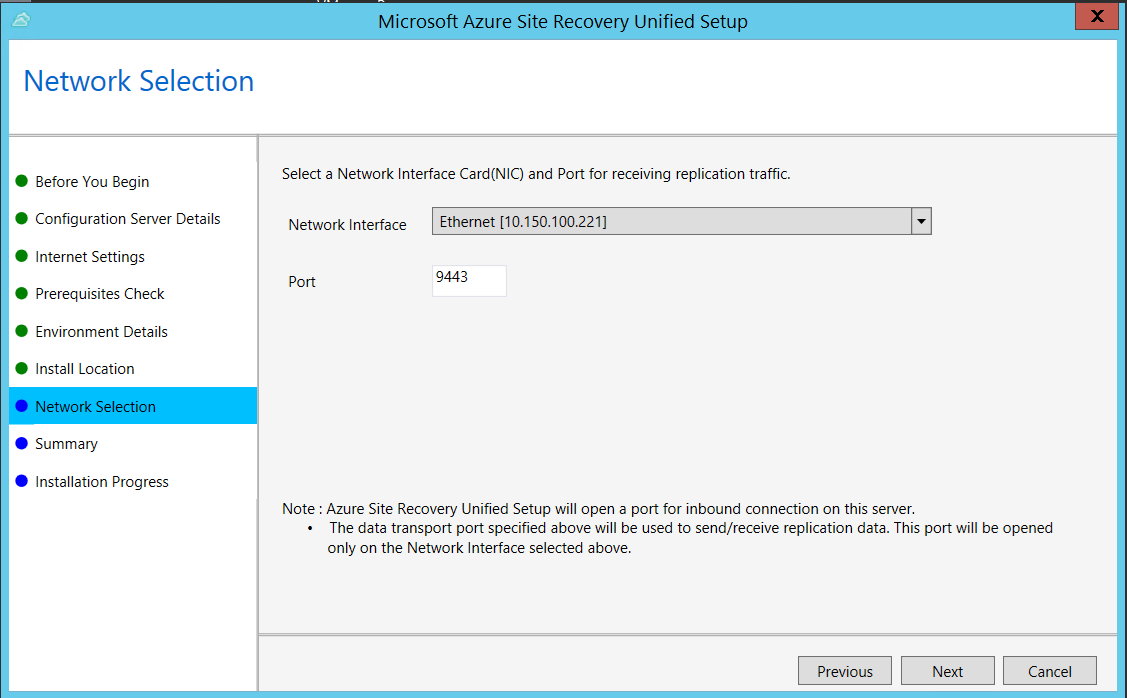

  8. In Selezione rete specificare il listener, ovvero la scheda di rete e la porta SSL, in cui il server di configurazione deve inviare e ricevere i dati di replica. La porta 9443 è la porta predefinita per l'invio e la ricezione del traffico di replica, ma è possibile modificare il numero di porta in base ai requisiti dell'ambiente. Oltre alla porta 9443, viene aperta anche la porta 443, che viene usata da un server Web per orchestrare le operazioni di replica. Non usare la porta 443 per inviare o ricevere traffico di replica.

    Aggiungere il server di elaborazione 6

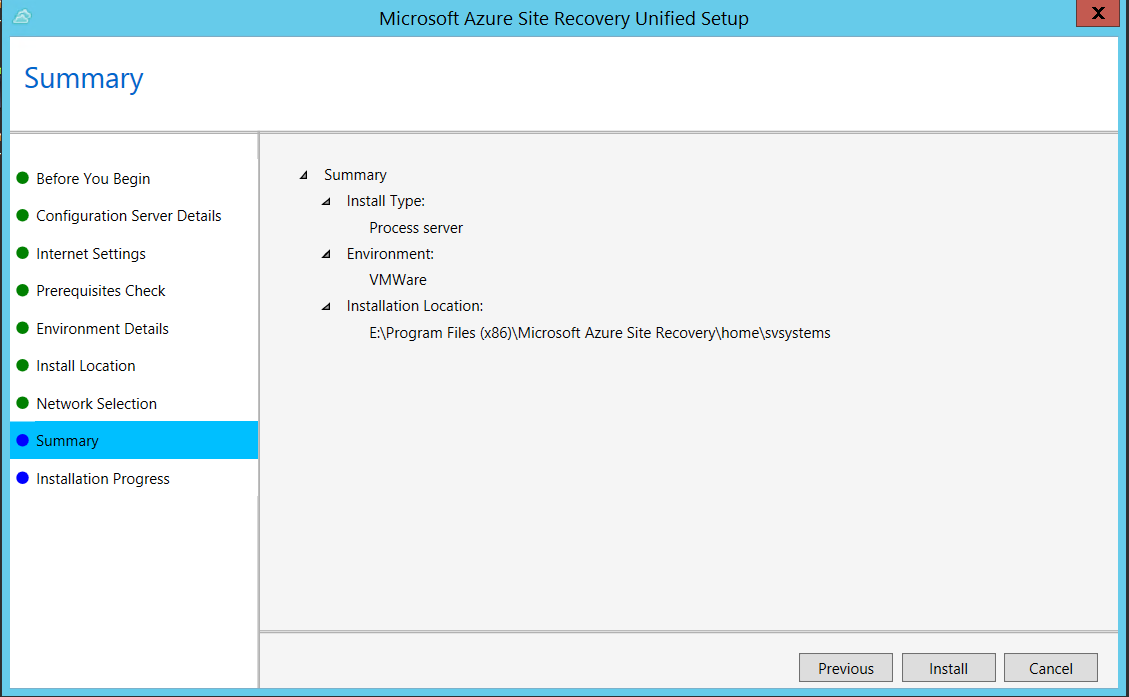

  9. Esaminare le informazioni nella pagina Riepilogo e fare clic su Installa. Al termine dell'installazione verrà generata una passphrase. Sarà necessaria quando si abilita la replica, è quindi consigliabile copiarla e conservarla in un luogo sicuro.

    Aggiungere il server di elaborazione 7

Eseguire l'installazione dalla riga di comando

Eseguire l'installazione con questo comando:

UnifiedSetup.exe [/ServerMode <CS/PS>] [/InstallDrive <DriveLetter>] [/MySQLCredsFilePath <MySQL credentials file path>] [/VaultCredsFilePath <Vault credentials file path>] [/EnvType <VMware/NonVMware>] [/PSIP <IP address to be used for data transfer] [/CSIP <IP address of CS to be registered with>] [/PassphraseFilePath <Passphrase file path>]

I parametri della riga di comando sono i seguenti:

Nome del parametro Tipo Descrizione Valori possibili
/Modalità server Obbligatorio Specifica se devono essere installati i server di configurazione e di elaborazione o solo il server di elaborazione CS
PS
/InstallLocation Obbligatorio Cartella in cui sono installati i componenti Qualsiasi cartella del computer
/MySQLCredsFilePath Obbligatorio Percorso del file in cui sono archiviate le credenziali del server MySQL Il file deve essere nel formato specificato di seguito
/VaultCredsFilePath Obbligatorio Percorso del file di credenziali dell'insieme di credenziali Percorso del file valido
/EnvType Obbligatorio Tipo di ambiente che si vuole proteggere VMware
NonVMware
/PSIP Obbligatorio Indirizzo IP della scheda di interfaccia di rete da utilizzare per il trasferimento di dati di replica Qualsiasi indirizzo IP valido
/CSIP Obbligatorio Indirizzo IP della scheda di interfaccia di rete su cui il server di configurazione è in ascolto Qualsiasi indirizzo IP valido
/PassphraseFilePath Obbligatorio Percorso completo del file della passphrase Percorso del file valido
/BypassProxy Facoltativo Specifica che il server di configurazione si connette ad Azure senza un proxy
/ProxySettingsFilePath Facoltativo Impostazioni proxy, il proxy predefinito richiede l'autenticazione o un proxy personalizzato Il file deve essere nel formato specificato di seguito
DataTransferSecurePort Facoltativo Numero di porta su PSIP da usare per i dati di replica Numero di porta valido (il valore predefinito è 9433)
/SkipSpaceCheck Facoltativo Ignora la verifica dello spazio per il disco della cache
/AcceptThirdpartyEULA Obbligatorio Il flag implica l'accettazione dell'EULA di terze parti
/ShowThirdpartyEULA Facoltativo Visualizza le condizioni di licenza di terze parti. Se specificato come input, tutti gli altri parametri vengono ignorati

Ad esempio:

MicrosoftAzureSiteRecoveryUnifiedSetup.exe /q /x:C:\Temp\Extracted
cd C:\Temp\Extracted
UNIFIEDSETUP.EXE /AcceptThirdpartyEULA /servermode "PS" /InstallLocation "D:\" /EnvType "VMware" /CSIP "10.150.24.119" /PassphraseFilePath "C:\Users\Administrator\Desktop\Passphrase.txt" /DataTransferSecurePort 443

Creare un file di impostazioni proxy

Se è necessario configurare un proxy, il parametro ProxySettingsFilePath prende un file come input. Creare il file come indicato di seguito e passarlo come parametro ProxySettingsFilePath di input.

* [ProxySettings]
* ProxyAuthentication = "Yes/No"
* Proxy IP = "IP Address"
* ProxyPort = "Port"
* ProxyUserName="UserName"
* ProxyPassword="Password"

Passaggi successivi

Informazioni sulla gestione delle impostazioni del server di elaborazione
