Connettere il servizio Frontdoor di Azure Premium a Gestione API di Azure con Collegamento privato (anteprima)

  • Articolo

Questo articolo illustra la procedura per configurare un'istanza di Frontdoor di Azure Premium da connettere privatamente a un'origine Gestione API di Azure tramite Collegamento privato di Azure.

Prerequisiti

Creare un gruppo di origine e aggiungere l'istanza di Gestione API come origine

  1. Nel profilo Di Frontdoor Premium di Azure passare a Impostazioni e selezionare Gruppi di origine.

  2. Fare clic su Aggiungi

  3. Immettere un nome per il gruppo di origine

  4. Selezionare + Aggiungi un'origine

  5. Usare la tabella seguente per configurare le impostazioni per l'origine:

    Impostazione valore
    Name Immettere un nome per identificare l'origine.
    Tipo origine Gestione API
    Nome host Selezionare l'host dall'elenco a discesa desiderato come origine.
    Intestazione host di origine Verrà popolato automaticamente con l'host dell'istanza di Gestione API scelta
    Porta HTTP 80 (impostazione predefinita)
    Porta HTTPS 443 (predefinito)
    Priorità Assegnare priorità diverse alle origini per scopi primari, secondari e di backup.
    Weight 1000 (impostazione predefinita). Usare i pesi per distribuire il traffico tra origini diverse.
    Paese Selezionare l'area corrispondente o più vicina all'origine.
    Sottorisorsa di destinazione Scegliere 'Gateway'
    Messaggio di richiesta Immettere un messaggio personalizzato da visualizzare durante l'approvazione dell'endpoint privato.

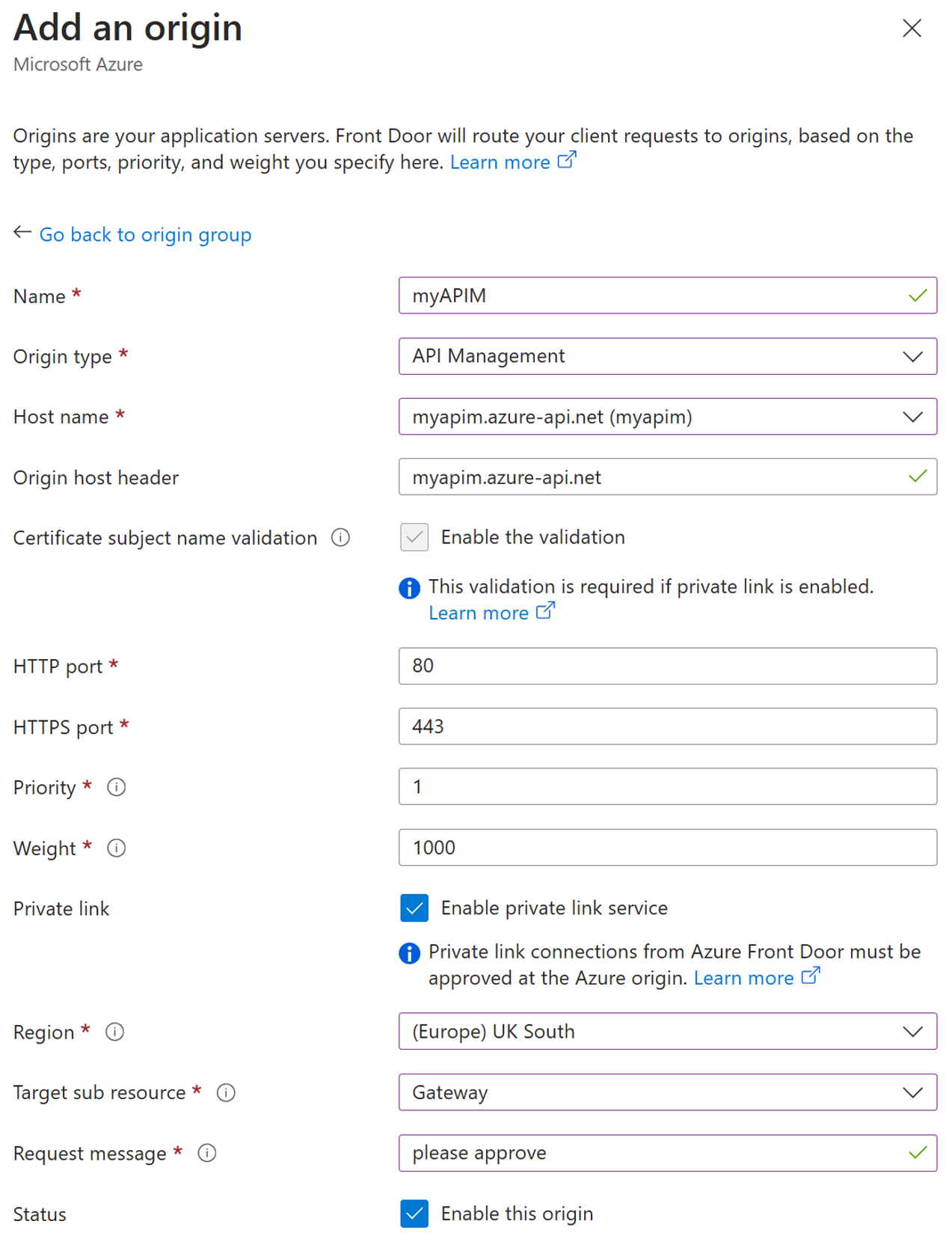

Screenshot delle impostazioni di origine per la configurazione di Gestione API come origine privata.

  1. Selezionare Aggiungi per salvare le impostazioni di origine
  2. Selezionare Aggiungi per salvare le impostazioni del gruppo di origine.

Approvare l'endpoint privato

  1. Passare all'istanza di Gestione API configurata con collegamento privato nella sezione precedente. In Distribuzione e infrastruttura selezionare Rete.

  2. Selezionare La scheda Connessioni endpoint privato in ingresso.

  3. Trovare la richiesta di endpoint privato in sospeso da Frontdoor di Azure Premium e selezionare Approva.

  4. Dopo l'approvazione, lo stato della connessione verrà aggiornato. La connessione può richiedere alcuni minuti per stabilire completamente. Una volta stabilito, è possibile accedere alle Gestione API tramite Frontdoor.

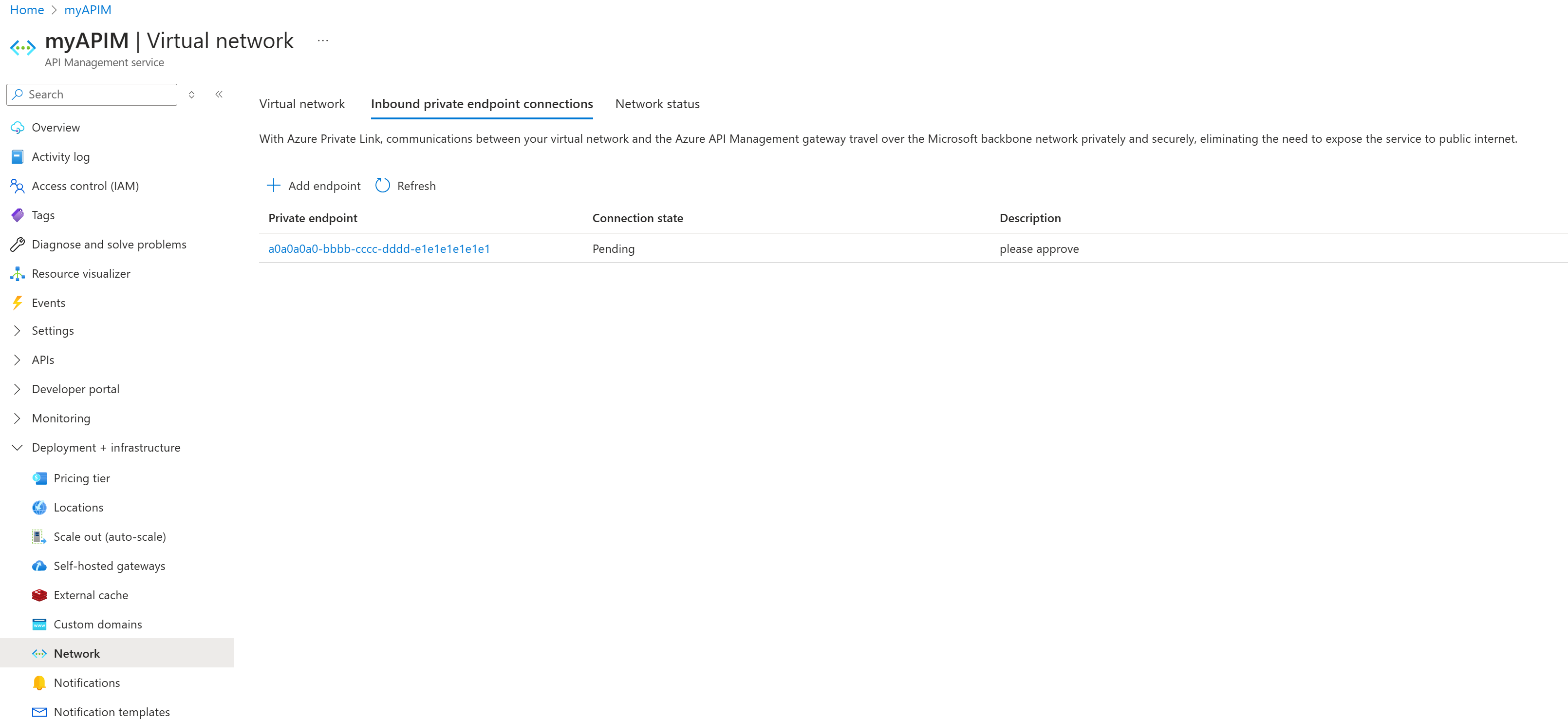

Screenshot della scheda Connessioni endpoint privato nel portale di Gestione API.

Prerequisiti

Nota

È consigliabile usare il modulo Azure Az PowerShell per interagire con Azure. Per iniziare, vedere Installare Azure PowerShell. Per informazioni su come eseguire la migrazione al modulo AZ PowerShell, vedere Eseguire la migrazione di Azure PowerShell da AzureRM ad Az.

Azure Cloud Shell

Azure Cloud Shell è un ambiente di shell interattivo ospitato in Azure e usato tramite il browser. È possibile usare Bash o PowerShell con Cloud Shell per usare i servizi di Azure. È possibile usare i comandi preinstallati di Cloud Shell per eseguire il codice contenuto in questo articolo senza dover installare strumenti nell'ambiente locale.

Per avviare Azure Cloud Shell:

Opzione Esempio/Collegamento
Selezionare Prova nell'angolo superiore destro di un blocco di codice o di comando. Quando si seleziona Prova, il codice o il comando non viene copiato automaticamente in Cloud Shell. Screenshot che mostra un esempio di Prova per Azure Cloud Shell.
Passare a https://shell.azure.com o selezionare il pulsante Avvia Cloud Shell per aprire Cloud Shell nel browser. Pulsante per avviare Azure Cloud Shell.
Selezionare il pulsante Cloud Shell nella barra dei menu nell'angolo in alto a destra del portale di Azure. Screenshot che mostra il pulsante Cloud Shell nel portale di Azure

Per usare Azure Cloud Shell:

  1. Avviare Cloud Shell.

  2. Selezionare il pulsante Copia in un blocco di codice (o in un blocco di comando) per copiare il codice o il comando.

  3. Incollare il codice o il comando nella sessione di Cloud Shell selezionando CTRL+MAIUSC+V in Windows e Linux o selezionando CMD+MAIUSC+V in macOS.

  4. Premere Invio per eseguire il codice o il comando.

Creare un gruppo di origine e aggiungere l'istanza di Gestione API come origine

  1. Usare New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject per creare un oggetto in memoria per archiviare le impostazioni del probe di integrità.

    $healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
    -ProbeIntervalInSecond 60 `
    -ProbePath "/" `
    -ProbeRequestType GET `
    -ProbeProtocol Http

  2. Usare New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject per creare un oggetto in memoria per l'archiviazione delle impostazioni di bilanciamento del carico.

    $loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
    -AdditionalLatencyInMillisecond 50 `
    -SampleSize 4 `
    -SuccessfulSamplesRequired 3

  3. Eseguire New-AzFrontDoorCdnOriginGroup per creare un gruppo di origine contenente l'istanza di Gestione API.

    $origingroup = New-AzFrontDoorCdnOriginGroup `
    -OriginGroupName myOriginGroup `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HealthProbeSetting $healthProbeSetting `
    -LoadBalancingSetting $loadBalancingSetting

  4. Usare il comando New-AzFrontDoorCdnOrigin per aggiungere l'istanza di Gestione API al gruppo di origine.

    New-AzFrontDoorCdnOrigin `
    -OriginGroupName myOriginGroup `
    -OriginName myAPIMOrigin `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HostName myapim.azure-api.net `
    -HttpPort 80 `
    -HttpsPort 443 `
    -OriginHostHeader myapim.azure-api.net `
    -Priority 1 `
    -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM `
    -SharedPrivateLinkResourceGroupId Gateway `
    -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
    -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
    -Weight 1000 `

Approvare l'endpoint privato

  1. Eseguire Get-AzPrivateEndpointConnection per recuperare il nome della connessione dell'endpoint privato che richiede l'approvazione.

    $PrivateEndpoint = Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

  2. Eseguire Approve-AzPrivateEndpointConnection per approvare i dettagli della connessione dell'endpoint privato. Usare il valore Nome dell'output del passaggio precedente per approvare la connessione.

    Get-AzPrivateEndpointConnection -Name $PrivateEndpoint.Name -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

Completare la configurazione di Frontdoor di Azure

Usare il comando New-AzFrontDoorCdnRoute per creare una route che esegue il mapping dell'endpoint al gruppo di origine. Questa route inoltra le richieste dall'endpoint al gruppo di origine.

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

Il profilo Frontdoor di Azure è ora completamente funzionante dopo aver completato il passaggio finale.

Prerequisiti

Creare un gruppo di origine e aggiungere l'istanza di Gestione API come origine

  1. Eseguire az afd origin-group create per creare un gruppo di origine.

    az afd origin-group create \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --profile-name myFrontDoorProfile \
    --probe-request-type GET \
    --probe-protocol Http \
    --probe-interval-in-seconds 60 \
    --probe-path / \
    --sample-size 4 \
    --successful-samples-required 3 \
    --additional-latency-in-milliseconds 50

  2. Eseguire az afd origin create per aggiungere l'istanza di Gestione API come origine al gruppo di origine.

    az afd origin create \
    --enabled-state Enabled \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --origin-name myAPIMOrigin \
    --profile-name myFrontDoorProfile \
    --host-name myapim.azure-api.net \
    --origin-host-header myapim.azure-api.net \
    --http-port 80  \
    --https-port 443 \
    --priority 1 \
    --weight 500 \
    --enable-private-link true \
    --private-link-location centralus \
    --private-link-request-message 'Azure Front Door private connectivity request.' \
    --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM \
    --private-link-sub-resource-type Gateway

Approvare la connessione dell'endpoint privato

  1. Eseguire az network private-endpoint-connection list per ottenere il nome della connessione dell'endpoint privato che richiede l'approvazione.

    az network private-endpoint-connection list --name myAPIM --resource-group myResourceGroup --type Microsoft.ApiManagement/service

  2. Eseguire az network private-endpoint-connection approve per approvare la connessione dell'endpoint privato usando il nome del passaggio precedente.

    az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb

Completare la configurazione di Frontdoor di Azure

Eseguire az afd route create per creare una route che esegue il mapping dell'endpoint al gruppo di origine. Questa route inoltra le richieste dall'endpoint al gruppo di origine.

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

Il profilo Frontdoor di Azure è ora completamente funzionante dopo aver completato il passaggio finale.
