Modelli di connettività di rete OT di esempio

Questo articolo fornisce modelli di rete di esempio per Microsoft Defender per le connessioni del sensore IoT.

Esempio: Topologia circolare

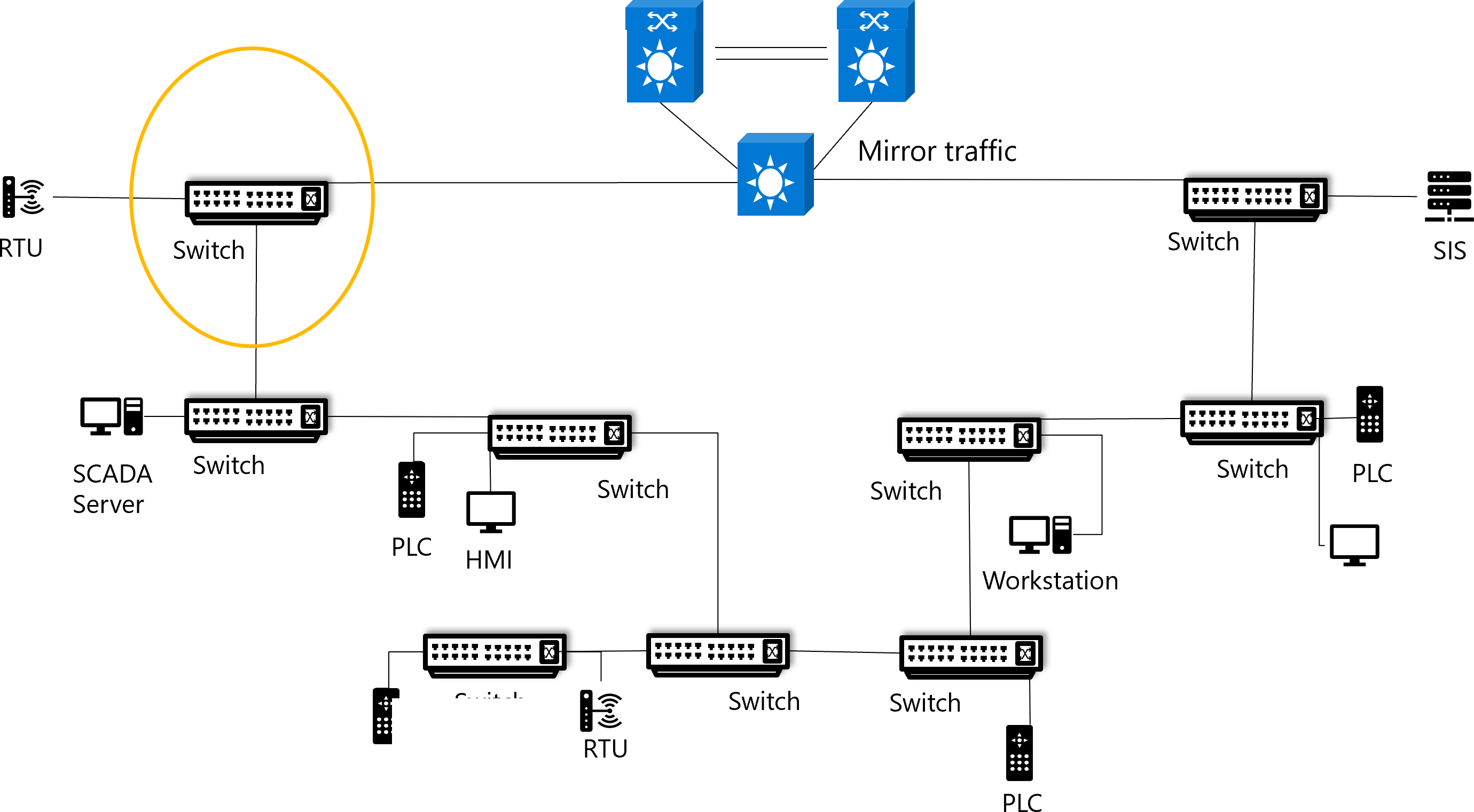

Il diagramma seguente mostra un esempio di topologia di rete circolare, in cui ogni commutatore o nodo si connette esattamente a due altri commutatori, formando un singolo percorso continuo per il traffico.

Esempio: bus lineare e topologia di star

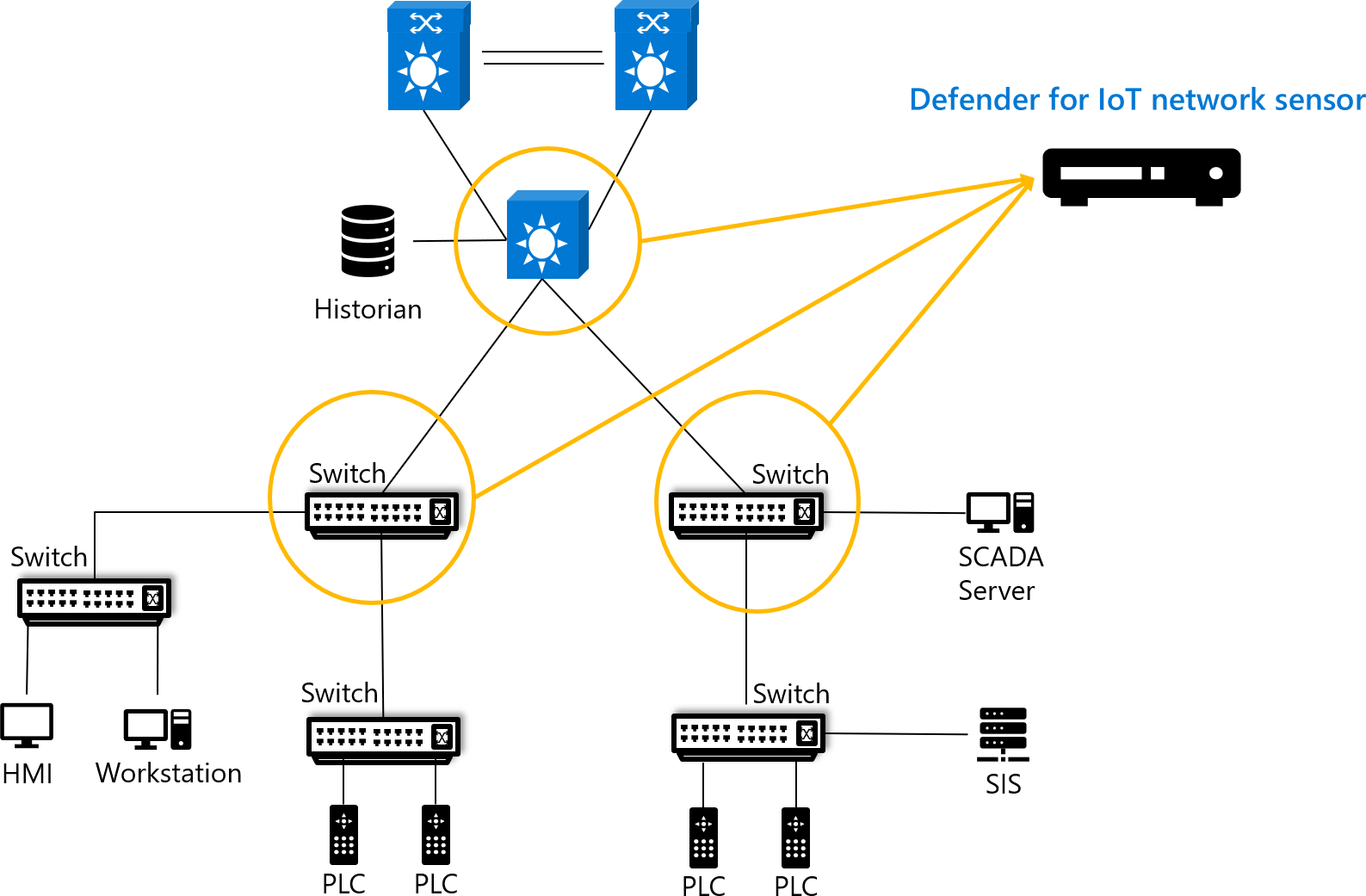

In una rete star, ad esempio quella illustrata nel diagramma seguente, ogni host è connesso a un hub centrale. Nella sua forma più semplice, un hub centrale funge da canale per trasmettere i messaggi. Nell'esempio seguente le opzioni inferiori non vengono monitorate e il traffico che rimane locale a queste opzioni non verrà visualizzato. I dispositivi potrebbero essere identificati in base ai messaggi ARP, ma le informazioni di connessione non saranno presenti.

Esempio: Rete multi-livello, multi-tenant

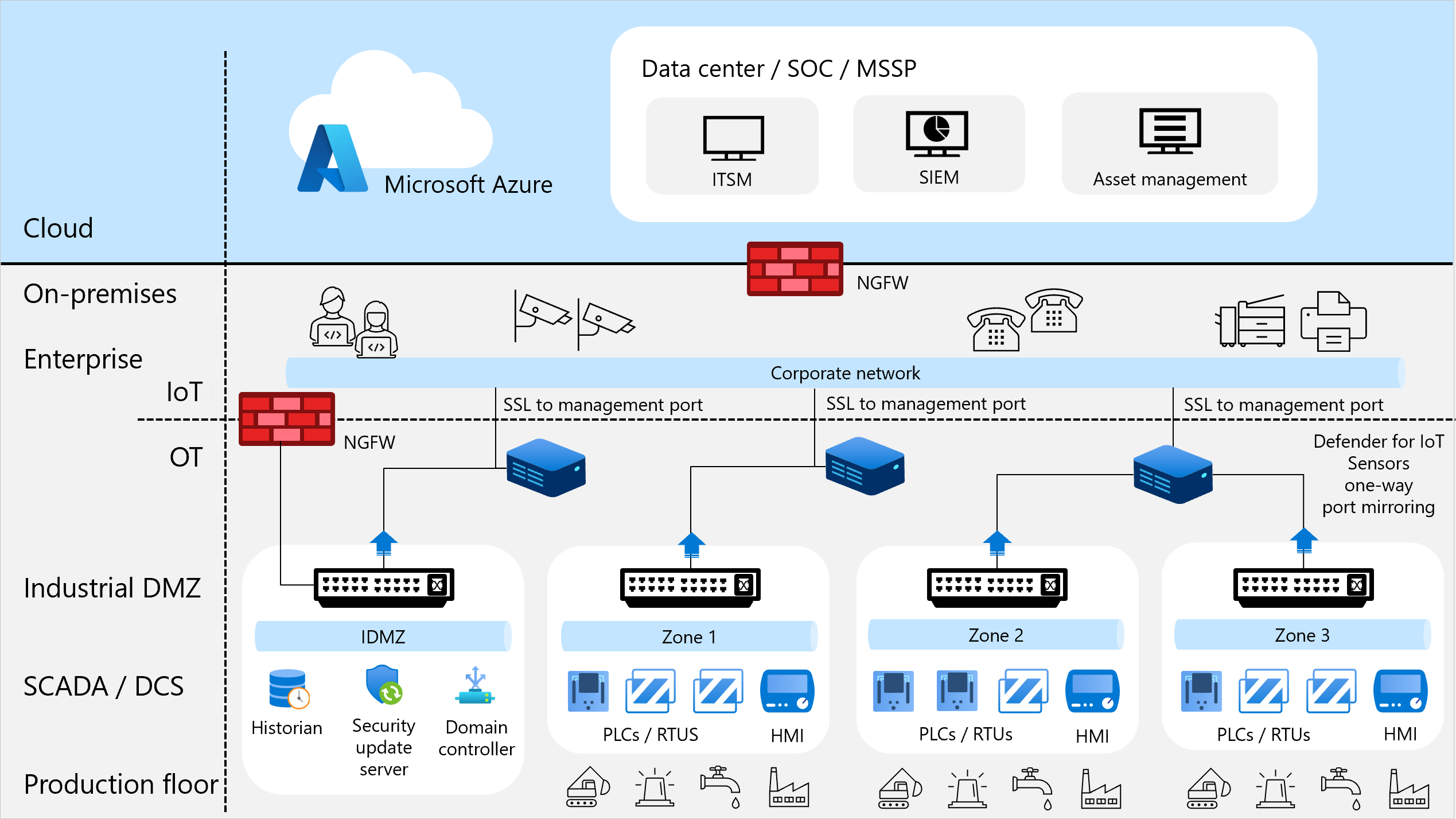

Il diagramma seguente è un'astrazione generale di una rete multi-tenant a più livelli, con un ampio ecosistema di cybersecurity gestito in genere da un centro operativo per la sicurezza (SOC) e da un provider di servizi di sicurezza gestito (MSSP). I sensori Defender per IoT vengono in genere distribuiti nei livelli da 0 a 3 del modello OSI.

Passaggi successivi

Per altre informazioni, vedere Metodi di mirroring del traffico per il monitoraggio OT.
