CompositionNineGridBrush Classe

Définition

Espace de noms:

Microsoft.UI.Composition

Peint un SpriteVisual avec un pinceau CompositionBrush après avoir appliqué Nine-Grid étirement au contenu du pinceau source. La source de l’étirement de neuf grilles peut par n’importe quel compositionBrush de type CompositionColorBrush, CompositionSurfaceBrush ou compositionEffectBrush.

public ref class CompositionNineGridBrush sealed : CompositionBrush

/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.WindowsAppSDKContract, 65536)]
class CompositionNineGridBrush final : CompositionBrush

[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.WindowsAppSDKContract), 65536)]
public sealed class CompositionNineGridBrush : CompositionBrush

Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush

Héritage

Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush

Attributs

ContractVersionAttribute MarshalingBehaviorAttribute ThreadingAttribute

Exemples

Appliquer Nine-Grid stretching à une ressource de bouton (CompositionSurfaceBrushSource)

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

Créer une bordure de couleur unie (CompositionColorBrushSource)

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

Utilisation ExpressionAnimation pour mettre à jour dynamiquement les échelles d’ensemble

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

Appliquer un effet à Nine-Grid contenu étendu (CompositionNineGridBrush en entrée à un CompositionEffectBrush)

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

Appliquer Nine-Grid Stretching à un masque d’opacité (CompositionNineGridBrush comme entrée à un CompositionMaskBrush)

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

Remarques

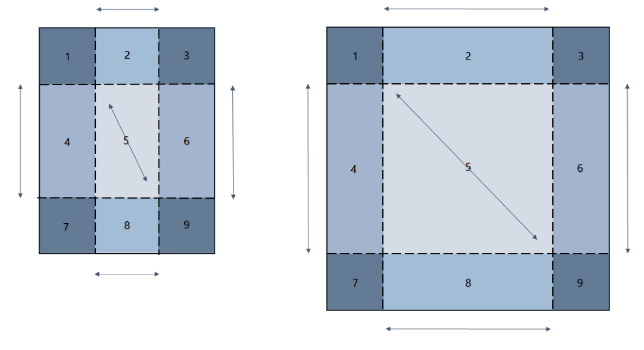

Nine-Grid étirement fait référence au partitionnement du contenu visuel (le contenu du pinceau source à peindre sur un SpriteVisual) dans une grille de neuf rectangles de sorte que les tailles des rectangles d’angle soient conservées lors du redimensionnement, comme illustré dans le diagramme ci-dessous :

Lorsqu’un SpriteVisual peint avec un CompositionNineGridBrush est redimensionné ou mis à l’échelle, les marges gauche et droite (rectangles 4 et 6) s’étendent le long de l’axe vertical, les rectangles de marge supérieure et inférieure (rectangles 2 et 8) s’étendent le long de l’axe horizontal, et le centre (rectangle 5) est étiré le long des deux axes tandis que les angles (rectangles 1,3,7, et 9) ne s’étire pas.

La propriété Source de CompositionNineGridBrush accepte les pinceaux d’un des deux types suivants :

• CompositionSurfaceBrush: appliquez Nine-Grid étirage à une surface d’image texture.
• CompositionColorBrush: créer des bordures de couleur unie.

Notes sur la source CompositionSurfaceBrush

Les ensembles sont spécifiés en tant que valeurs de pixels mesurées dans l’espace de coordonnées du ICompositionSurface associé au CompositionSurfaceBrush. La relation entre un ensemble spécifié dans l’espace de coordonnées d’une surface et l’ensemble tel qu’il apparaît lorsqu’il est peint sur un SpriteVisual est la suivante :

Inset_Surface*InsetScale=Inset_SpriteVisual

The CompositionSurfaceBrush.propriété Stretch spécifie la façon dont le contenu du centre du Nine-Grid est étiré.

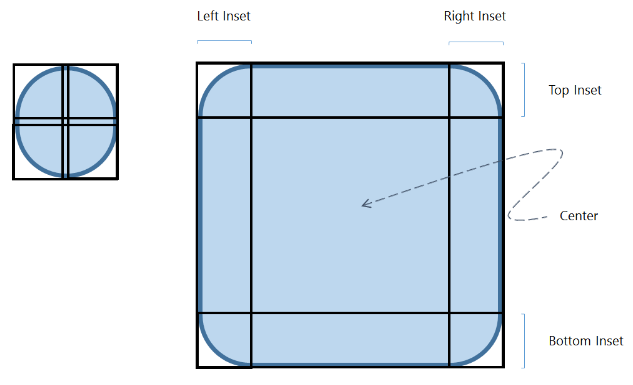

NineGridBrush Insets spécifiés sur une ressource rectangle arrondie avec CompositionStretch.Fill ; les ensembles sont spécifiés en pixels (mesurés dans l’espace de coordonnées de l’ICompositionSurface qui contient la ressource)

CompositionNineGridBrush n’est pas conçu pour appliquer Nine-Grid mise à l’échelle à un CompositionSurfaceBrush source qui a une transformation appliquée via l’une des propriétés suivantes :

• CompositionSurfaceBrush.AnchorPoint
• CompositionSurfaceBrush.CenterPoint
• CompositionSurfaceBrush.Offset
• CompositionSurfaceBrush.RotationAngle
• CompositionSurfaceBrush.RotationAngleInDegrees
• CompositionSurfaceBrush.Scale
• CompositionSurfaceBrush.TransformMatrix Aucun contenu de pixel n’est dessiné s’il existe une opération de transformation appliquée au CompositionSurfaceBrush source à un CompositionNineGridBrush.

Application de Nine-Grid étirement à un masque d’opacité

Le contenu du CompositionSurfaceBrush source peut également être une surface de masque d’opacité. La compositionNineGridBrush résultante peut ensuite être définie comme Mask sur un CompositionMaskBrush. Cela permettrait au contenu de mettre à l’échelle le cas échéant, tandis que le masque d’opacité est soumis à Nine-Grid Stretching.

De même, le Source à un CompositionMaskBrush peut également être de type CompositionNineGridBrush.

Application d’un effet à CompositionNineGridBrush

Un CompositionNineGridBrush peut être défini comme source d’un CompositionEffectBrush pour appliquer un IGraphics ou Windows.UI.Composition.Effect à son contenu étendu Nine-Grid.

Notes sur la source CompositionColorBrush

Conjointement avec la propriété IsCenterHollow, un CompositionColorBrushSource permet de créer des bordures de couleur unie. Notez que les ensembles d’un CompositionColorBrushSource sont mesurés dans l’espace de coordonnées du SpriteVisual lui-même.

Remarques sur l’épaisseur d’ensemble et l’échelle d’ensemble

L’épaisseur de l’ensemble d’un Objet CompositionNineGridBrush ne change pas si la propriété Size de l' SpriteVisual associée est modifiée.

Les propriétés de mise à l’échelle de l’ensemble fournissent un mécanisme permettant de mettre à l’échelle Nine-Grid ensembles à partir de l’espace de coordonnées du pinceau (par exemple, l’espace de pixels pour une image) à celle duspriteVisual . Par exemple, les propriétés d’échelle de l’ensemble peuvent être utilisées pour contrôler l’épaisseur de l’ensemble en réponse à la transformation d’échelle héritée de la SpriteVisual que le NineGridBrush est peint sur ou sur un ancêtre arbitraire dans son arborescence visuelle (par exemple, dans les cas d’échelle ppp, etc.). Dans ce cas, ExpressionAnimationfournissent un moyen de mettre à jour dynamiquement les valeurs de l’échelle de l’ensemble.

Propriétés

BottomInset	Inset à partir du bord inférieur du contenu source qui spécifie l’épaisseur de la ligne inférieure. La valeur par défaut est 0.0f.
BottomInsetScale	Mise à l’échelle à appliquer à BottomInset. La valeur par défaut est 1.0f.
Comment	Chaîne à associer au CompositionObject. (Hérité de CompositionObject)
Compositor	Le compositor utilisé pour créer cette CompositionObject. (Hérité de CompositionObject)
DispatcherQueue	Obtient le DispatcherQueue pour CompositionObject. (Hérité de CompositionObject)
ImplicitAnimations	Collection d’animations implicites attachées à cet objet. (Hérité de CompositionObject)
IsCenterHollow	Indique si le centre de la Nine-Grid est dessiné.
LeftInset	Inset à partir du bord gauche du contenu source qui spécifie l’épaisseur de la colonne gauche. La valeur par défaut est 0.0f.
LeftInsetScale	Mise à l’échelle à appliquer à LeftInset. La valeur par défaut est 1.0f.
Properties	Collection de propriétés associées au CompositionObject. (Hérité de CompositionObject)
RightInset	Inset à partir du bord droit du contenu source qui spécifie l’épaisseur de la colonne droite. La valeur par défaut est 0.0f.
RightInsetScale	Mise à l’échelle à appliquer à RightInset. La valeur par défaut est 1.0f.
Source	Pinceau dont le contenu doit être Nine-Grid étiré. Peut être de type CompositionSurfaceBrush ou CompositionColorBrush.
TopInset	Inset à partir du bord supérieur du contenu source qui spécifie l’épaisseur de la ligne supérieure. La valeur par défaut est 0.0f.
TopInsetScale	Mise à l’échelle à appliquer à TopInset. La valeur par défaut est 1.0f.

Méthodes

Close()	Ferme les ressources système CompositionObject et libère. (Hérité de CompositionObject)
Dispose()	Effectue des tâches définies par l’application associées à la libération, à la libération ou à la réinitialisation des ressources non managées. (Hérité de CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)	Définit une propriété qui peut être animée. (Hérité de CompositionObject)
SetInsets(Single, Single, Single, Single)	Définit les ensembles d’un CompositionNineGridBrush à l’aide des valeurs spécifiées pour le haut, le bas, la gauche et la droite. La valeur par défaut est 0.0f.
SetInsets(Single)	Définit les ensembles d’un CompositionNineGridBrush à l’aide de la même valeur pour le haut, le bas, la gauche et la droite. La valeur par défaut est 0.0f.
SetInsetScales(Single, Single, Single, Single)	Définit l’échelle à appliquer respectivement aux ensembles gauche, supérieur, droit et inférieur. La valeur par défaut est 1.0f.
SetInsetScales(Single)	Définit l’échelle (identique) à appliquer aux ensembles gauche, supérieur, droit et inférieur. La valeur par défaut est 1.0f.
StartAnimation(String, CompositionAnimation, AnimationController)	Connecte une animation avec la propriété spécifiée de l’objet et démarre l’animation. (Hérité de CompositionObject)
StartAnimation(String, CompositionAnimation)	Connecte une animation avec la propriété spécifiée de l’objet et démarre l’animation. (Hérité de CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)	Démarre un groupe d’animations. La méthode StartAnimationGroup sur CompositionObject vous permet de démarrer CompositionAnimationGroup. Toutes les animations du groupe sont démarrées en même temps sur l’objet. (Hérité de CompositionObject)
StopAnimation(String)	Déconnecte une animation de la propriété spécifiée et arrête l’animation. (Hérité de CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)	Arrête un groupe d’animations. (Hérité de CompositionObject)
TryGetAnimationController(String)	Retourne un AnimationController pour l’animation en cours d’exécution sur la propriété spécifiée. (Hérité de CompositionObject)
