Présentation de la liste des nœuds, de la carte thermique et des affichages d’onglets personnalisés

  • Article

Les vues de nœud fournissent un point de départ pour la surveillance des nœuds, l’exploration dans les détails du nœud et la gestion des nœuds. Dans HPC Cluster Manager, vous pouvez afficher les nœuds de cluster de deux manières : la vue List affiche les propriétés des nœuds et les métriques de performances dans les lignes et les colonnes, et la vue Heat Map affiche graphiquement les métriques de performances des nœuds. Pour obtenir des descriptions de ces valeurs, consultez Présentation des métriques et des propriétés des nœuds dans HPC Cluster Manager. Une carte thermique et une vue de liste sont configurées par défaut, et vous pouvez configurer des onglets supplémentaires pour surveiller des aspects spécifiques des performances du cluster. Les filtres de nœuds que vous appliquez persistent sur tous les onglets, et les nœuds que vous sélectionnez dans un onglet sont sélectionnés lorsque vous accédez à un autre onglet.

Note

Pour modifier un onglet, cliquez avec le bouton droit sur le titre de l’onglet, puis cliquez sur Personnaliser l’onglet.

Affichage Liste des nœuds

Dans la vue Liste, chaque ligne représente un nœud, et les colonnes affichent les propriétés du nœud et les valeurs de métrique. Vous pouvez cliquer sur les en-têtes de colonne pour trier la liste par propriétés spécifiques. Personnalisez l’affichage Liste en choisissant les colonnes à afficher : dans la barre d’outils, cliquez sur Afficher, puis cliquez sur sélecteur de colonnes. Vous pouvez également cliquer avec le bouton droit sur le titre de l’onglet, puis cliquer sur Personnaliser l’onglet.

Lorsque vous cliquez sur un nœud dans la vue liste de , des informations détaillées sur ce nœud s’affichent dans le volet de détails . Le volet détails affiche des informations sur le nœud, tels que l’intégrité, les propriétés, les opérations et les journaux d’approvisionnement. Double-cliquez sur un nœud pour afficher ces informations dans une fenêtre distincte.

Vue Carte thermique de nœud

Dans la vue Carte thermique, chaque vignette représente un nœud de cluster et les valeurs des métriques suivies sont représentées par un dégradé de couleur. Vous pouvez choisir les métriques de performances à suivre dans la liste déroulante Metric. La carte thermique affiche jusqu’à trois métriques à la fois. Pour modifier un onglet, cliquez avec le bouton droit sur le titre de l’onglet, puis cliquez sur Personnaliser l’onglet.

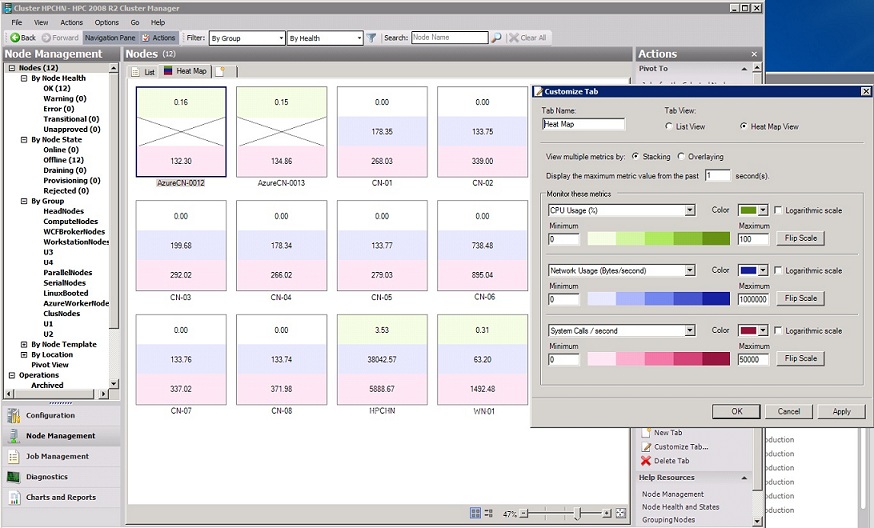

La capture d’écran suivante (à partir de HPC 2008 R2 SP1) montre une vue de carte thermique personnalisée qui affiche l’utilisation du processeur (%), l’utilisation du réseau (octets/seconde) et les appels système/seconde. Vous pouvez surveiller les nœuds dédiés, les nœuds de station de travail et les nœuds Azure. Toutes les valeurs de métriques ne sont pas disponibles pour les nœuds Azure.

Surveiller les nœuds dans la vue carte thermique HPC Cluster Manager

Le bas de l’onglet carte thermique comprend une barre de zoom qui vous permet d’augmenter ou de diminuer la taille des vignettes de nœud. Vous pouvez également cliquer sur l’icône Ajuster à la fenêtre pour ajuster la taille des vignettes. Si vous avez spécifié des informations d’emplacement de nœud (centre de données, rack et châssis), vous pouvez organiser la vue carte thermique par emplacement en cliquant sur l’icône Grouper par emplacement icône. Supprimez le regroupement d’emplacements en cliquant sur le groupe par nom icône. (Vous pouvez spécifier la propriété d’emplacement du nœud dans le code XML du nœud ou en sélectionnant un nœud, puis en cliquant sur Modifier.)

L’écran suivant affiche les boutons permettant d’organiser et de redimensionner l’affichage carte thermique :

boutons pour organiser et redimensionner la carte thermique des nœuds HPC

Double-cliquez sur un nœud pour afficher des informations détaillées sur le nœud, comme l’intégrité, les propriétés, les opérations et les journaux d’approvisionnement.

La vue Carte thermique inclut les options de personnalisation suivantes :

  • La valeur minimale d’une métrique est associée à une couleur, par exemple, blanche et la valeur maximale de cette métrique est associée à une autre couleur, par exemple, bleue. Dans ce cas, les valeurs inférieures pour cette métrique apparaissent sous forme de nuances plus claires de bleu, et les valeurs supérieures apparaissent sous forme de nuances plus sombres de bleu. Pour chaque métrique, vous pouvez personnaliser les valeurs maximales et minimales et les couleurs associées. Vous pouvez également retourner l’échelle afin que les valeurs minimales soient plus sombres et que les valeurs maximales soient plus claires.

  • Les bandes de couleurs utilisées pour afficher les valeurs de métrique peuvent être affichées dans des échelles linéaires ou logarithmiques. Dans une échelle linéaire, les bandes de couleurs sont également dimensionnées dans la plage de valeurs définie. Dans une échelle logarithmique, les bandes de couleurs sont dimensionnées logarithmiquement sur la plage de valeurs. L’échelle logarithmique est utile lorsque vous souhaitez distinguer visuellement les valeurs à une extrémité de la plage de valeurs.

  • Vous pouvez afficher plusieurs métriques dans stacking ou vue superposition. stacking affiche une barre de couleurs pour chaque métrique. superposition affiche uniquement la métrique la plus importante pour chaque nœud. La signification est basée sur l’ordre dans lequel les métriques sont définies dans la boîte de dialogue Personnaliser l’onglet. La première métrique est affichée par défaut. Si une valeur de métrique atteint la bande de couleurs la plus sombre, c’est-à-dire la métrique affichée. Si plusieurs métriques atteignent la bande de couleurs la plus sombre, la première répertoriée est celle affichée.

  • Agréger les métriques sur une courte période en augmentant le nombre de secondes pour l’affichage de la valeur de métrique.

Onglets personnalisés

Vous pouvez créer des tableaux de bord personnalisables qui vous permettent de surveiller plusieurs métriques de nœud pour l’ensemble du cluster en un clin d’œil. Pour identifier plus facilement les valeurs hors norme et les goulots d’étranglement et basculer rapidement entre les vues, vous pouvez créer plusieurs onglets de liste de nœuds ou de carte thermique qui se concentrent sur des ensembles d’informations tels que :

  • Vue réseau

  • Chargement du processeur ou du disque

  • Tendances des applications pour les travaux MPI volumineux

Pour créer un onglet, cliquez sur l’onglet vide dans le volet Gestion des nœuds.

Considérations supplémentaires

  • La vue Carte thermique affiche les métriques de performances actuelles d’un nœud. Pour afficher un graphique de l’une des métriques de performances d’un nœud au fil du temps, consultez Afficher les graphiques de performances.

  • Pour ajouter des compteurs de performances personnalisés pour votre cluster, vous pouvez créer un fichier XML qui décrit la métrique à ajouter, puis importer la nouvelle métrique à l’aide de l’applet de commande HPC PowerShell Import-HpcMetric. Vous pouvez également modifier une métrique existante (par exemple, modifier la fréquence d’échantillonnage) en remplaçant les paramètres existants. Pour plus d’informations, consultez Personnaliser la collecte de métriques.

  • Pour plus d’informations sur l’utilisation de HPC Cluster Manager, consultez Vue d’ensemble de HPC Cluster Manager.
