Vue d’ensemble de la prise en charge du pare-feu FTP <firewallSupport>

  • Article

Vue d’ensemble

L’élément <ftpServer/firewallSupport> de l’élément <site> est utilisé pour configurer la façon dont le service FTP fonctionne avec des pare-feu par site.

Cet élément permet aux administrateurs de serveur de configurer l’adresse externe du pare-feu que le service FTP envoie aux clients FTP lorsque des connexions passives sont utilisées.

Lorsque les connexions passives sont négociées à l’aide de la commande FTP PASV, le serveur FTP envoie une réponse qui contient l’adresse IP et le port du serveur. En spécifiant l’attribut externalIp4Address, vous pouvez diriger les clients FTP pour communiquer avec votre pare-feu, ce qui doit acheminer le trafic client vers votre serveur FTP. En spécifiant une adresse IP externe pour votre pare-feu par site, cela vous permet d’acheminer le trafic de pare-feu pour chaque site FTP via un pare-feu différent.

Remarque

Bien que l’adresse IP externe puisse être configurée par site, vous pouvez également spécifier la plage de ports de canal de données que le service FTP utilisera dans l’élément global <system.ftpServer/firewallSupport>.

Compatibilité

Version Notes
IIS 10.0 L’élément <firewallSupport> n’a fait l’objet d’aucune modification dans IIS 10.0.
IIS 8.5 L’élément <firewallSupport> n’a fait l’objet d’aucune modification dans IIS 8.5.
IIS 8.0 L’élément <firewallSupport> n’a fait l’objet d’aucune modification dans IIS 8.0.
IIS 7.5 L’élément <firewallSupport> de l’élément <ftpServer> est fourni en tant que fonctionnalité d’IIS 7.5.
IIS 7.0 L’élément <firewallSupport> de l’élément <ftpServer> a été introduit dans FTP 7.0, qui était un téléchargement distinct pour IIS 7.0.
IIS 6.0 N/A

Remarque

Les services FTP 7.0 et FTP 7.5 fournis hors bande pour IIS 7.0, qui nécessitaient le téléchargement et l’installation des modules à partir de l’URL suivante :

https://www.iis.net/expand/FTP

Avec Windows 7 et Windows Server 2008 R2, le service FTP 7.5 est fourni en tant que fonctionnalité pour IIS 7.5. Le téléchargement du service FTP n’est donc plus nécessaire.

Programme d’installation

Pour prendre en charge la publication FTP pour votre serveur web, vous devez installer le service FTP. Pour cela, procédez comme suit.

Windows Server 2012 ou Windows Server 2012 R2

  1. Dans la barre des tâches, cliquez sur Gestionnaire de serveur.

  2. Dans Gestionnaire de serveur, cliquez sur le menu Gérer, puis sur Ajouter des rôles et des fonctionnalités.

  3. Dans l’Assistant Ajout de rôles et de fonctionnalités, cliquez sur Suivant. Sélectionnez le type d’installation, puis cliquez sur Suivant. Sélectionnez le serveur de destination, puis cliquez sur Suivant.

  4. Dans la page rôles de serveur, développez serveur web (IIS), puis sélectionnez serveur FTP.

    Remarque

    Pour prendre en charge ASP. L’authentification d’appartenance ou l’authentification du gestionnaire IIS pour le service FTP, vous devez sélectionner extensibilité FTP, en plus de service FTP.
    Screenshot of F T P Service and F T P Extensibility selected under F T P Server in the expanded Web Server (I I S) list. .

  5. Cliquez sur Suivant, puis, dans la page Sélectionner des fonctionnalités, cliquez à nouveau sur Suivant.

  6. Dans la page Confirmer les sélections d’installation, cliquez sur Installer.

  7. Dans la page Résultats , cliquez sur Fermer.

Windows 8 ou Windows 8.1

  1. Dans l’écran d’accueil, déplacez le pointeur jusqu’au coin inférieur gauche, cliquez avec le bouton droit sur le bouton Démarrer, puis cliquez sur Panneau de configuration.

  2. Dans le Panneau de configuration, cliquez sur Programmes et fonctionnalités, puis sur Activer ou désactiver des fonctionnalités Windows.

  3. Développez Internet Information Services, puis sélectionnez serveur FTP.

    Remarque

    Pour prendre en charge ASP. L’authentification d’appartenance ou l’authentification du Gestionnaire IIS pour le service FTP, vous devez également sélectionner extensibilité FTP.
    Screenshot of F T P Extensibility and F T P Service selected in a Windows 8 interface.

  4. Cliquez sur OK.

  5. Cliquez sur Fermer.

Windows Server 2008 R2

  1. Dans la barre des tâches, cliquez sur Démarrer, pointez sur Outils d’administration, puis cliquez sur Gestionnaire de serveur.

  2. Dans le volet hiérarchie du Gestionnaire de serveur, développez Rôles, puis cliquez sur Serveur web (IIS).

  3. Dans le volet Serveur web (IIS), faites défiler jusqu’à la section Services de rôle, puis cliquez sur Ajouter des services de rôle.

  4. Dans la page Sélectionner des services de rôle de l’Assistant Ajouter des services de rôle, développez le Serveur FTP.

  5. Sélectionnez Service FTP.

    Remarque

    Pour prendre en charge ASP. L’authentification d’appartenance ou l’authentification du Gestionnaire IIS pour le service FTP, vous devez également sélectionner extensibilité FTP.

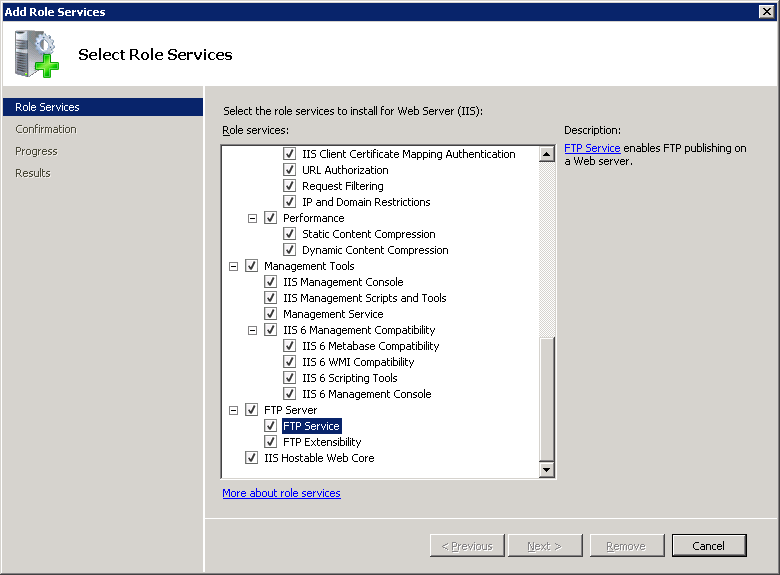

    Screenshot of F T P service and F T P Extensibility selected in an expanded F T P Server list.

  6. Sélectionnez Suivant.

  7. Dans la page Confirmer les sélections pour l'installation, cliquez sur Installer.

  8. Dans la page Résultats , cliquez sur Fermer.

Windows 7

  1. Dans la barre des tâches, cliquez sur Démarrer, puis sur Panneau de configuration.

  2. Dans le Panneau de configuration, cliquez sur Programmes et fonctionnalités, puis sur Activer ou désactiver des fonctionnalités Windows.

  3. Développez Internet Information Services, puis serveur FTP.

  4. Sélectionnez Service FTP.

    Remarque

    Pour prendre en charge ASP. L’authentification d’appartenance ou l’authentification du Gestionnaire IIS pour le service FTP, vous devez également sélectionner extensibilité FTP.

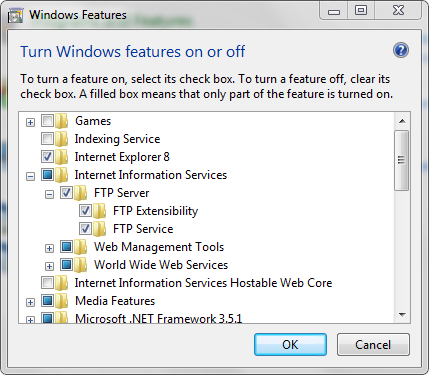

    Screenshot of F T P Extensibility and F T P Service selected in a Windows 7 interface.

  5. Cliquez sur OK.

Windows Server 2008 ou Windows Vista

  1. Téléchargez le package d’installation à partir de l’URL suivante :

  2. Suivez les instructions de la procédure pas à pas suivante pour installer le service FTP :

Procédure

Comment configurer un site FTP pour utiliser l’adresse IP externe de votre pare-feu

  1. Ouvrez le Gestionnaire des services Internet (IIS) :

    • Si vous utilisez Windows Server 2012 ou Windows Server 2012 R2 :

      • Dans la barre des tâches, cliquez sur Gestionnaire de serveur, cliquez sur Outils, puis sur Gestionnaire Internet Information Services (IIS).

    • Si vous utilisez Windows 8 ou Windows 8.1 :

      • Maintenez la touche Windows enfoncée, appuyez sur la lettre X, puis cliquez sur Panneau de configuration.
      • Cliquez sur Outils d’administration, puis double-cliquez sur Gestionnaire des services Internet (IIS).

    • Si vous utilisez Windows Server 2008 ou Windows Server 2008 R2 :

      • Cliquez sur Démarrer, placez le curseur sur Outils d'administration, puis cliquez sur Gestionnaire Internet Information Services (IIS).

    • Si vous utilisez Windows Vista ou Windows 7 :

      • Dans la barre des tâches, cliquez sur Démarrer, puis sur Panneau de configuration.
      • Double-cliquez sur Outils d'administration, puis double-cliquez sur Gestionnaire des services Internet (IIS).

  2. Dans le volet Connexions, développez le nom du serveur, développez le nœud Sites, puis cliquez sur le nom du site.

  3. Dans le volet Accueil du site, double-cliquez sur prise en charge du pare-feu FTP.

  4. Dans la zone Adresse IP externe du pare-feu, tapez l’adresse IPv4 de la carte réseau accessible sur Internet de votre pare-feu.

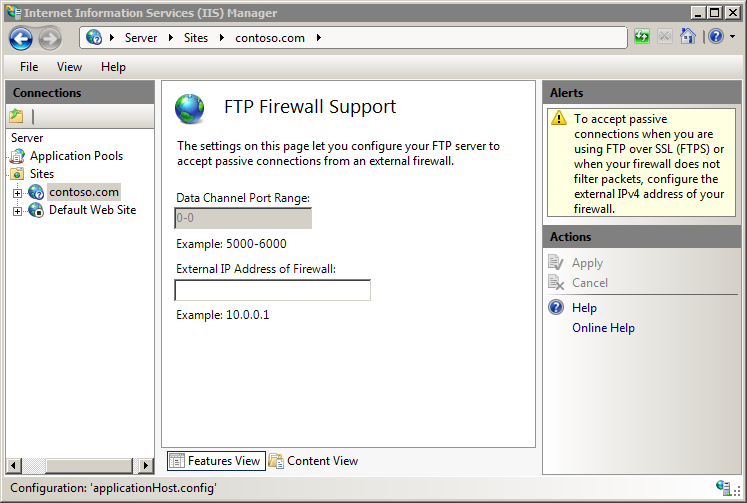

    Screenshot of the F T P Firewall Support pane with the Data Channel Port Range set to a value of 0 dash 0.

  5. Dans le volet Actions, cliquez sur Appliquer.

Remarque

La plage de ports du canal de données doit être configurée dans l’élément global <system.ftpServer/firewallSupport>.

Pour plus d’informations sur la configuration des paramètres de pare-feu pour le service FTP, consultez la rubrique suivante sur le site web Microsoft IIS.NET :

Configuration des paramètres de pare-feu FTP
https://www.iis.net/learn/publish/using-the-ftp-service/configuring-ftp-firewall-settings-in-iis-7

Configuration

L’élément <firewallSupport> est configuré au niveau du site ou dans les valeurs par défaut du site.

Attributs

Attribut Description
externalIp4Address Attribut de chaîne facultatif.

Spécifie l’adresse IPv4 externe de votre pare-feu.

Il n'y a pas de valeur par défaut.

Éléments enfants

Aucune.

Exemple Configuration

L’exemple suivant affiche un élément <firewallSupport> pour un site FTP qui configure le service FTP pour utiliser la version 10.0.0.1 pour l’adresse IPv4 externe de votre pare-feu.

<site name="ftp.example.com" id="5">
  <application path="/">
    <virtualDirectory path="/" physicalPath="c:\inetpub\www.example.com" />
  </application>
  <bindings>
    <binding protocol="ftp" bindingInformation="*:21:" />
  </bindings>
  <ftpServer>
    <firewallSupport externalIp4Address="10.0.0.1" />
    <security>
      <authentication>
        <basicAuthentication enabled="true" />
        <anonymousAuthentication enabled="false" />
      </authentication>
    </security>
  </ftpServer>
</site>

Exemple de code

Les exemples suivants configurent un site FTP pour utiliser 10.0.0.1 pour l’adresse IPv4 externe de votre pare-feu.

AppCmd.exe

appcmd.exe set config -section:system.applicationHost/sites /[name='ftp.example.com'].ftpServer.firewallSupport.externalIp4Address:"10.0.0.1" /commit:apphost

Remarque

Vous devez veiller à définir le paramètre commit sur apphost quand vous utilisez AppCmd.exe pour configurer ces paramètres. Cela valide les paramètres de configuration dans la section d’emplacement appropriée dans le fichier ApplicationHost.config.

C#

using System;
using System.Text;
using Microsoft.Web.Administration;

internal static class Sample
{
   private static void Main()
   {
      using (ServerManager serverManager = new ServerManager())
      {
         Configuration config = serverManager.GetApplicationHostConfiguration();
         ConfigurationSection sitesSection = config.GetSection("system.applicationHost/sites");
         ConfigurationElementCollection sitesCollection = sitesSection.GetCollection();

         ConfigurationElement siteElement = FindElement(sitesCollection, "site", "name", @"ftp.example.com");
         if (siteElement == null) throw new InvalidOperationException("Element not found!");
         ConfigurationElement ftpServerElement = siteElement.GetChildElement("ftpServer");

         ConfigurationElement firewallSupportElement = ftpServerElement.GetChildElement("firewallSupport");
         firewallSupportElement["externalIp4Address"] = @"10.0.0.1";

         serverManager.CommitChanges();
      }
   }

   private static ConfigurationElement FindElement(ConfigurationElementCollection collection, string elementTagName, params string[] keyValues)
   {
      foreach (ConfigurationElement element in collection)
      {
         if (String.Equals(element.ElementTagName, elementTagName, StringComparison.OrdinalIgnoreCase))
         {
            bool matches = true;
            for (int i = 0; i < keyValues.Length; i += 2)
            {
               object o = element.GetAttributeValue(keyValues[i]);
               string value = null;
               if (o != null)
               {
                  value = o.ToString();
               }
               if (!String.Equals(value, keyValues[i + 1], StringComparison.OrdinalIgnoreCase))
               {
                  matches = false;
                  break;
               }
            }
            if (matches)
            {
               return element;
            }
         }
      }
      return null;
   }
}

VB.NET

Imports System
Imports System.Text
Imports Microsoft.Web.Administration

Module Sample
   Sub Main()
      Dim serverManager As ServerManager = New ServerManager
      Dim config As Configuration = serverManager.GetApplicationHostConfiguration
      Dim sitesSection As ConfigurationSection = config.GetSection("system.applicationHost/sites")
      Dim sitesCollection As ConfigurationElementCollection = sitesSection.GetCollection

      Dim siteElement As ConfigurationElement = FindElement(sitesCollection, "site", "name", "ftp.example.com")
      If (siteElement Is Nothing) Then
         Throw New InvalidOperationException("Element not found!")
      End If
      Dim ftpServerElement As ConfigurationElement = siteElement.GetChildElement("ftpServer")

      Dim firewallSupportElement As ConfigurationElement = ftpServerElement.GetChildElement("firewallSupport")
      firewallSupportElement("externalIp4Address") = "10.0.0.1"

      serverManager.CommitChanges()
   End Sub

   Private Function FindElement(ByVal collection As ConfigurationElementCollection, ByVal elementTagName As String, ByVal ParamArray keyValues() As String) As ConfigurationElement
      For Each element As ConfigurationElement In collection
         If String.Equals(element.ElementTagName, elementTagName, StringComparison.OrdinalIgnoreCase) Then
            Dim matches As Boolean = True
            Dim i As Integer
            For i = 0 To keyValues.Length - 1 Step 2
               Dim o As Object = element.GetAttributeValue(keyValues(i))
               Dim value As String = Nothing
               If (Not (o) Is Nothing) Then
                  value = o.ToString
               End If
               If Not String.Equals(value, keyValues((i + 1)), StringComparison.OrdinalIgnoreCase) Then
                  matches = False
                  Exit For
               End If
            Next
            If matches Then
               Return element
            End If
         End If
      Next
      Return Nothing
   End Function


End Module

JavaScript

var adminManager = new ActiveXObject('Microsoft.ApplicationHost.WritableAdminManager');
adminManager.CommitPath = "MACHINE/WEBROOT/APPHOST";
var sitesSection = adminManager.GetAdminSection("system.applicationHost/sites", "MACHINE/WEBROOT/APPHOST");
var sitesCollection = sitesSection.Collection;

var siteElementPos = FindElement(sitesCollection, "site", ["name", "ftp.example.com"]);
if (siteElementPos == -1) throw "Element not found!";
var siteElement = sitesCollection.Item(siteElementPos);
var ftpServerElement = siteElement.ChildElements.Item("ftpServer");

var firewallSupportElement = ftpServerElement.ChildElements.Item("firewallSupport");
firewallSupportElement.Properties.Item("externalIp4Address").Value = "10.0.0.1";

adminManager.CommitChanges();

function FindElement(collection, elementTagName, valuesToMatch) {
   for (var i = 0; i < collection.Count; i++) {
      var element = collection.Item(i);
      if (element.Name == elementTagName) {
         var matches = true;
         for (var iVal = 0; iVal < valuesToMatch.length; iVal += 2) {
            var property = element.GetPropertyByName(valuesToMatch[iVal]);
            var value = property.Value;
            if (value != null) {
               value = value.toString();
            }
            if (value != valuesToMatch[iVal + 1]) {
               matches = false;
               break;
            }
         }
         if (matches) {
            return i;
         }
      }
   }
   return -1;
}

VBScript

Set adminManager = createObject("Microsoft.ApplicationHost.WritableAdminManager")
adminManager.CommitPath = "MACHINE/WEBROOT/APPHOST"
Set sitesSection = adminManager.GetAdminSection("system.applicationHost/sites", "MACHINE/WEBROOT/APPHOST")
Set sitesCollection = sitesSection.Collection

siteElementPos = FindElement(sitesCollection, "site", Array("name", "ftp.example.com"))
If siteElementPos = -1 Then
   WScript.Echo "Element not found!"
   WScript.Quit
End If
Set siteElement = sitesCollection.Item(siteElementPos)
Set ftpServerElement = siteElement.ChildElements.Item("ftpServer")

Set firewallSupportElement = ftpServerElement.ChildElements.Item("firewallSupport")
firewallSupportElement.Properties.Item("externalIp4Address").Value = "10.0.0.1"

adminManager.CommitChanges()

Function FindElement(collection, elementTagName, valuesToMatch)
   For i = 0 To CInt(collection.Count) - 1
      Set element = collection.Item(i)
      If element.Name = elementTagName Then
         matches = True
         For iVal = 0 To UBound(valuesToMatch) Step 2
            Set property = element.GetPropertyByName(valuesToMatch(iVal))
            value = property.Value
            If Not IsNull(value) Then
               value = CStr(value)
            End If
            If Not value = CStr(valuesToMatch(iVal + 1)) Then
               matches = False
               Exit For
            End If
         Next
         If matches Then
            Exit For
         End If
      End If
   Next
   If matches Then
      FindElement = i
   Else
      FindElement = -1
   End If
End Function
