Comment déployer F5 sur deux instances d’Azure Stack Hub

  • Article

Cet article vous explique comment configurer un équilibreur de charge externe sur deux environnements Azure Stack Hub. Vous pouvez utiliser cette configuration pour gérer différentes charges de travail. Dans le cadre de cet article, vous allez déployer F5 comme solution d’équilibrage de charge globale sur deux instances d’Azure Stack Hub indépendantes. Vous allez également déployer une application web à charge équilibrée s’exécutant sur un serveur NGINX sur les deux instances. Les applications s’exécuteront derrière une paire de basculement haute disponibilité constituée de deux appliances virtuelles F5.

Vous trouverez les modèles Azure Resource Manager dans le dépôt GitHub f5-azurestack-gslb.

Vue d’ensemble de l’équilibrage de charge avec F5

L'équilibreur de charge, composant matériel de F5, peut se trouver en dehors d'Azure Stack Hub et dans le centre de données qui héberge Azure Stack Hub. Azure Stack Hub ne dispose d'aucune fonctionnalité native permettant d'équilibrer les charges de travail entre deux déploiements distincts d'Azure Stack Hub. F5 BIG-IP Virtual Edition (VE) s’exécute sur les deux plateformes. Cette configuration prend en charge la parité entre les architectures Azure et Azure Stack Hub en s'appuyant sur la réplication des services d'application de prise en charge. Vous pouvez développer une application dans un environnement et la déplacer vers un autre. Vous pouvez également mettre en miroir l'intégralité de l'instance Azure Stack Hub prête pour la production, y compris les mêmes stratégies, services d'application et configurations BIG-IP. Cette approche vous évite de passer de nombreuses heures à refactoriser et tester une application et vous permet de passer à l’écriture du code.

La sécurisation des applications et de leurs données est souvent une préoccupation pour les développeurs qui déplacent des applications vers le cloud public. Pourtant, cette préoccupation n’a pas lieu d’être. Vous pouvez créer une application dans votre environnement Azure Stack Hub, tandis qu'un architecte de sécurité configure les paramètres nécessaires sur le pare-feu d'applications web de F5. La pile entière peut être répliquée dans Azure Stack Hub, en sachant que l'application sera protégée par ce pare-feu d'applications web leader sur le marché. Le recours à des stratégies et ensembles de règles identiques élimine le risque de vulnérabilités auquel pourrait vous exposer l’utilisation d’autres pare-feu d’applications web.

La Place de Marché Azure Stack Hub est distincte de celle d'Azure. Seuls certains éléments sont ajoutés. Dans le cas présent, vous souhaitez créer un groupe de ressources sur chacune des instances d'Azure Stack Hub et déployer l'appliance virtuelle F5 déjà disponible. Vous verrez qu'une adresse IP publique sera nécessaire pour autoriser la connectivité réseau entre les deux instances d'Azure Stack Hub. Il s’agit essentiellement de deux îlots, et l’adresse IP publique leur permet de communiquer entre les deux sites.

Prérequis pour BIG-IP VE

  • Téléchargez F5 BIG-IP VE - ALL (BYOL, 2 Boot Locations) sur chaque Place de Marché Azure Stack Hub. Si elles ne sont pas disponibles dans votre portail, contactez votre opérateur cloud.

  • Vous trouverez le modèle Azure Resource Manager dans le dépôt GitHub suivant : https://github.com/Mikej81/f5-azurestack-gslb.

Déployer F5 BIG-IP VE sur chaque instance

Procédez au déploiement sur les instances A et B d'Azure Stack Hub.

  1. Connectez-vous au portail utilisateur Azure Stack Hub.

  2. Sélectionnez + Créer une ressource.

  3. Faites une recherche dans la Place de Marché en tapant F5.

  4. Sélectionnez F5 BIG-IP VE – ALL (BYOL, 2 Boot Locations).

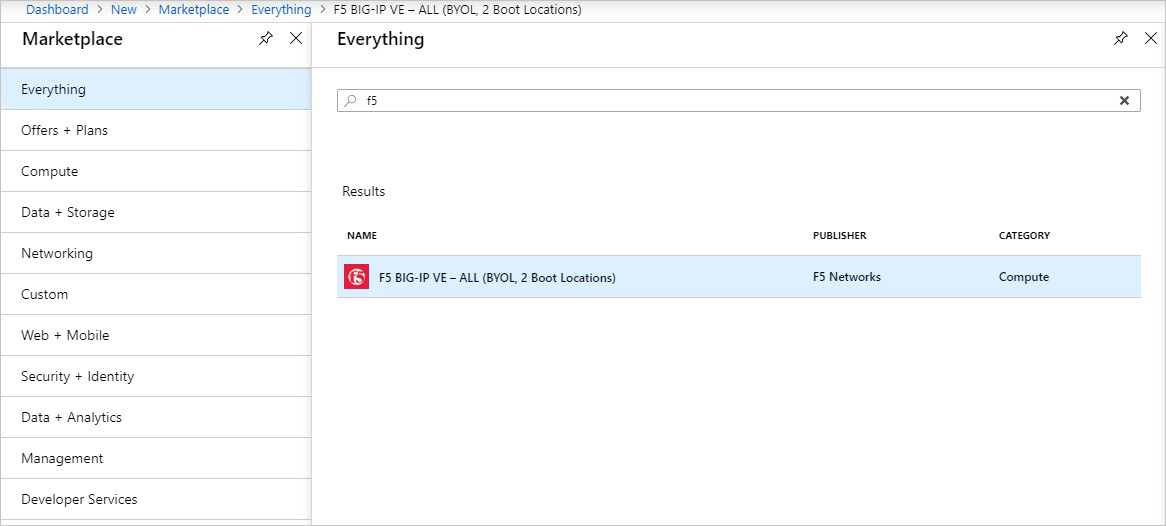

    La boîte de dialogue « > Dashboard New > Marketplace > Everything > F5 BIG-IP VE – ALL (BYOL, 2 Boot Locations) » affiche f5 dans la zone de recherche. Le résultat de la recherche unique est « F5 BIG-IP VE – ALL (BYOL, 2 Emplacements de démarrage) ».

  5. En bas de la page suivante, sélectionnez Créer.

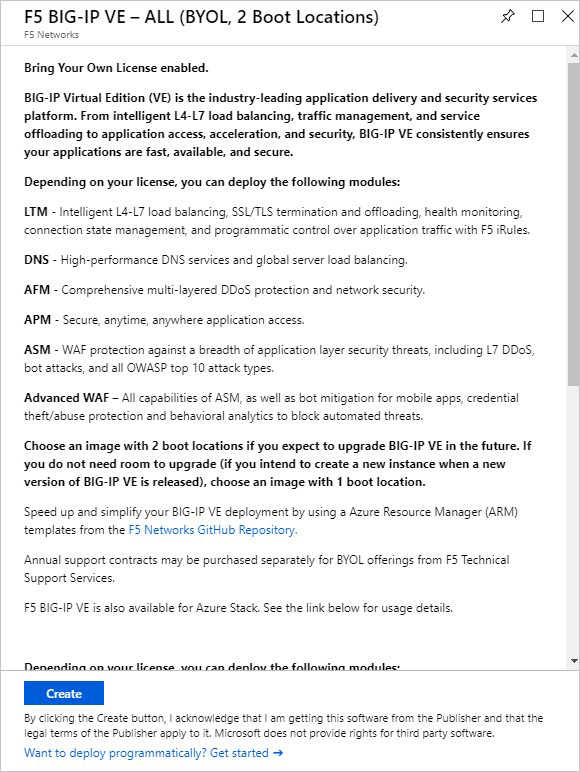

    La boîte de dialogue « F5 BIG-IP VE – ALL (BYOL, 2 Boot Locations) » fournit des informations sur BIG-IP VE et les modules que vous pouvez déployer, selon votre licence. Un bouton Créer est disponible.

  6. Créez un groupe de ressources nommé F5-GSLB.

  7. Utilisez les valeurs suivantes comme exemple pour effectuer le déploiement :

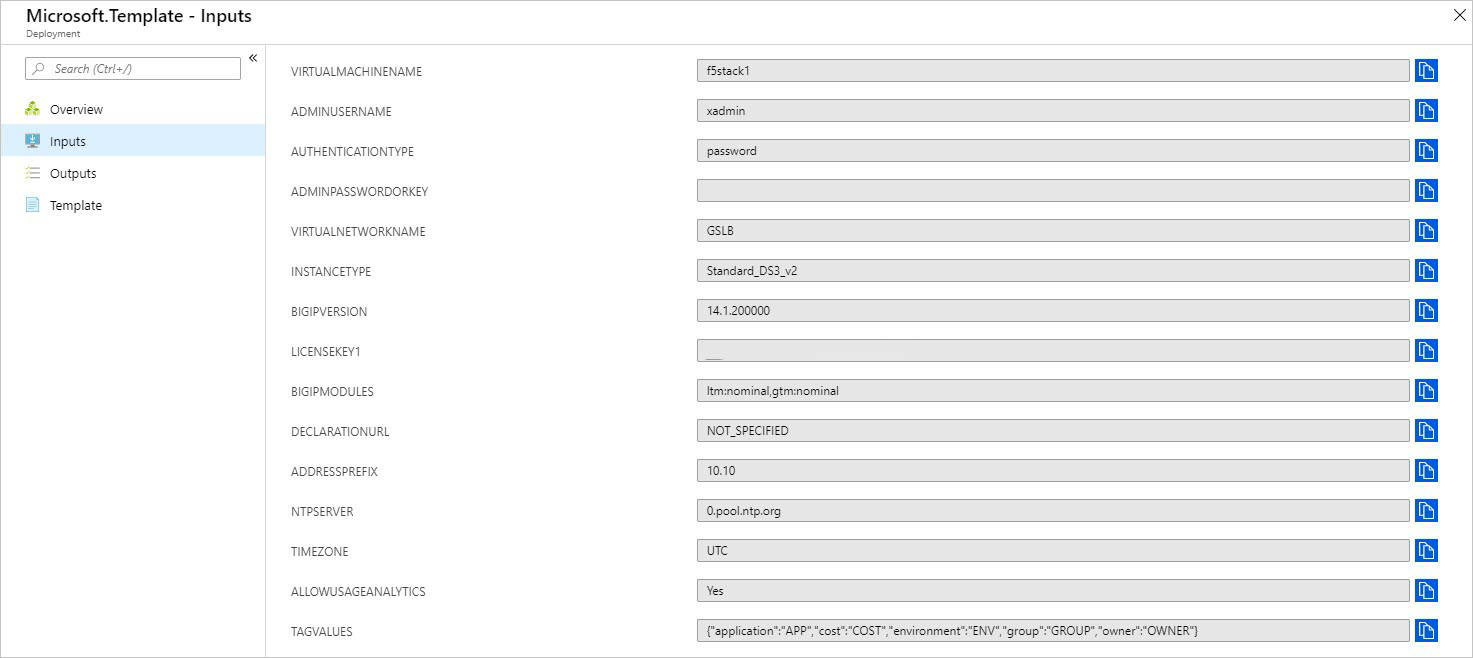

    La page Entrées de la boîte de dialogue Microsoft.Template affiche 15 zones de texte, parmi lesquelles VIRTUALMACHINENAME et ADMINUSERNAME, contenant des valeurs pour un exemple de déploiement.

  8. Vérifiez que le déploiement s’effectue correctement.

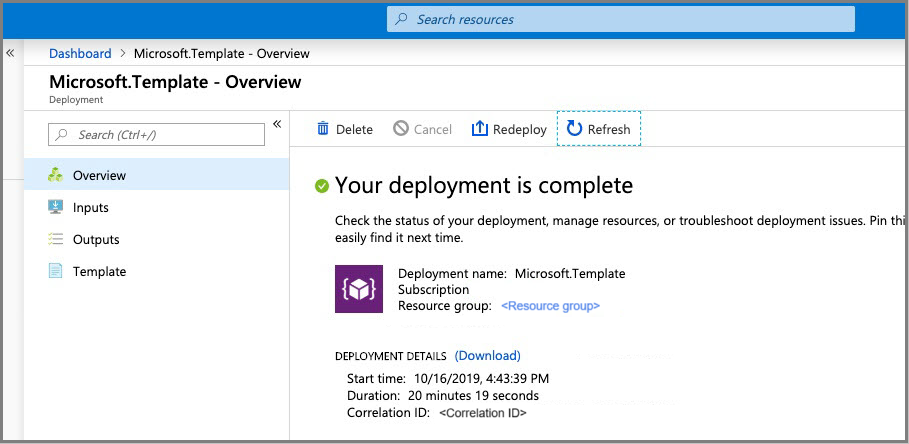

    La page Vue d’ensemble de la boîte de dialogue Microsoft.Template indique « Votre déploiement a été effectué » et fournit les détails correspondants.

    Remarque

    Chaque déploiement de BIG-IP doit prendre environ 20 minutes.

Configurer les appliances BIG-IP

Suivez les étapes ci-dessous pour les instances A et B d'Azure Stack Hub.

  1. Connectez-vous au portail utilisateur Azure Stack Hub sur l'instance A pour voir les ressources créées à partir du déploiement du modèle BIG-IP.

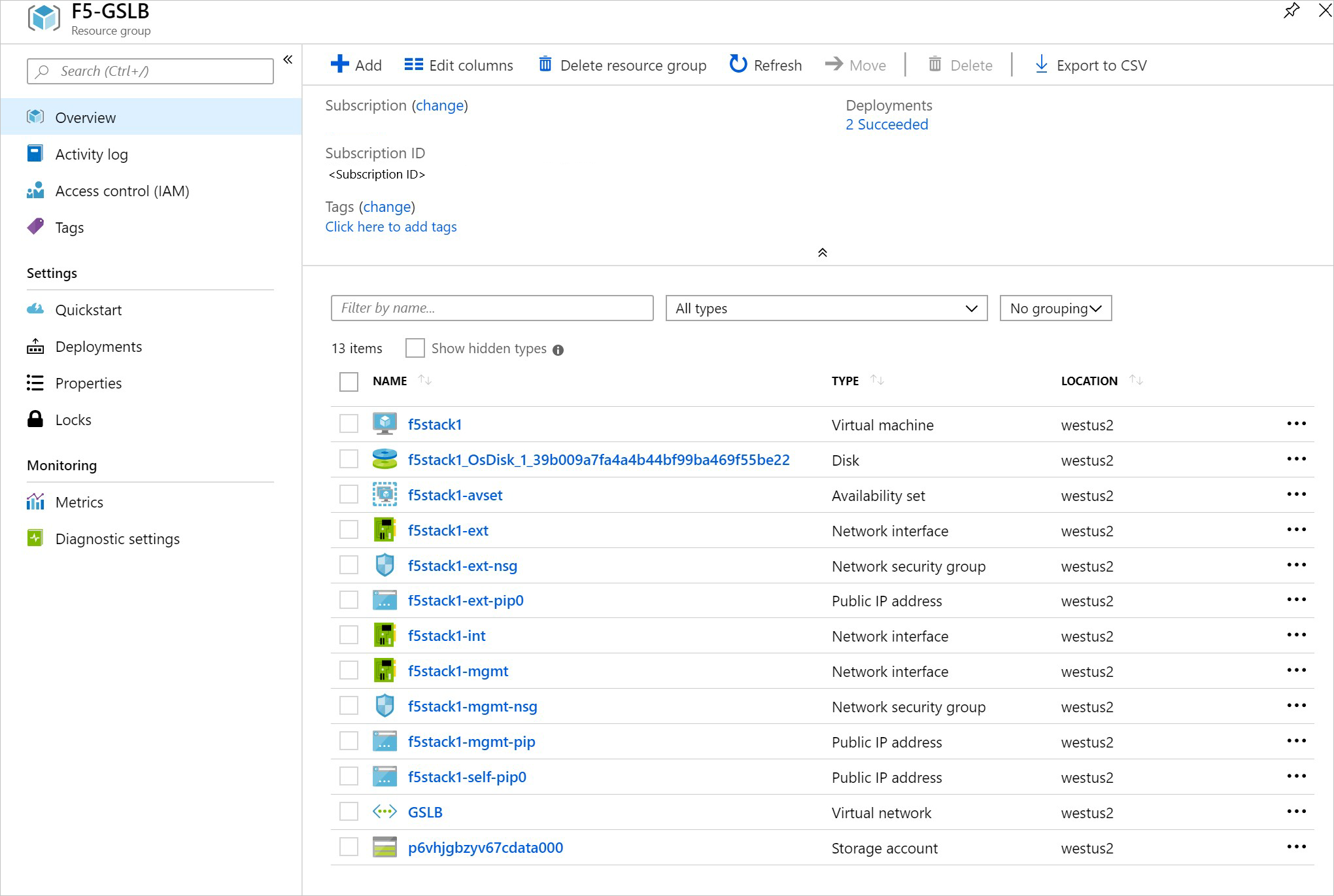

    La page Vue d’ensemble de la boîte de dialogue F5-GSLB répertorie les ressources déployées, ainsi que les informations associées.

  2. Suivez les instructions de F5 concernant les éléments de configuration de BIG-IP.

  3. Configurez la liste d'adresses IP étendues BIG-IP pour l'écoute sur les deux appliances déployées sur les instances A et B d'Azure Stack Hub. Pour obtenir des instructions, consultez Configuration BIG-IP GTM.

  4. Vérifiez le basculement des appliances BIG-IP. Sur un système de test, configurez vos serveurs DNS pour qu’ils utilisent les éléments suivants :

    • Instance A d'Azure Stack Hub = adresse IP publique f5stack1-ext
    • Instance B d'Azure Stack Hub = adresse IP publique f5stack1-ext

  5. Accédez à www.contoso.com. Votre navigateur charge la page NGINX par défaut.

Créer un groupe de synchronisation DNS

  1. Activez le compte racine pour établir l’approbation. Suivez les instructions de l’article Changing system maintenance account passwords (11.x - 15.x). Après avoir défini l’approbation (échange de certificat), désactivez le compte racine.

  2. Connectez-vous à l’appliance BIG-IP et créez un groupe de synchronisation DNS. Pour obtenir des instructions, consultez la page Creating BIG-IP DNS Sync Group.

    Remarque

    Vous trouverez l’adresse IP locale de l’appliance BIG-IP dans votre groupe de ressources F5-GSLB. L’interface réseau est « f5stack1-ext » et vous souhaitez vous connecter à l’adresse IP publique ou privée (en fonction de l’accès).

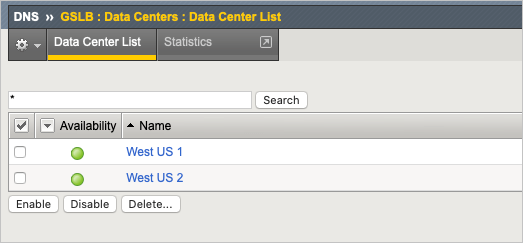

    La boîte de dialogue « DNS >> GSLB : Centres de données : Liste des centres de données » répertorie les centres de données et l’état. Les boutons Activer, Désactiver et Supprimer s’appliquent aux centres de données sélectionnés.

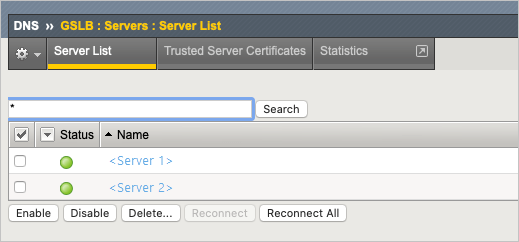

    La boîte de dialogue « DNS >> GSLB : Serveurs : Liste de serveurs » répertorie les serveurs et l’état. Il existe des boutons Activer, Désactiver, Supprimer et Reconnecter pour s’appliquer aux serveurs sélectionnés.

  3. Sélectionnez le nouveau groupe de ressources F5-GSLB et sélectionnez la machine virtuelle f5stack1. Sous Settings, sélectionnez Networking.

Configurations après installation

Au terme de l'installation, vous devez configurer les groupes de sécurité réseau Azure Stack Hub et verrouiller les adresses IP sources.

  1. Désactivez le port 22 après l’établissement de l’approbation.

  2. Quand votre système est en ligne, bloquez les groupes de sécurité réseau sources. Le groupe de sécurité réseau de gestion doit être verrouillé sur la source de gestion, le groupe de sécurité réseau externe (4353/TCP) doit être verrouillé à l’autre instance pour la synchronisation. 443 doit également être verrouillé jusqu’à ce que les applications avec des serveurs virtuels soient déployées.

  3. La règle GTM_DNS est définie pour autoriser le trafic entrant sur le port 53 (DNS), et le programme de résolution BIG-IP commencera à fonctionner une fois les écouteurs créés.

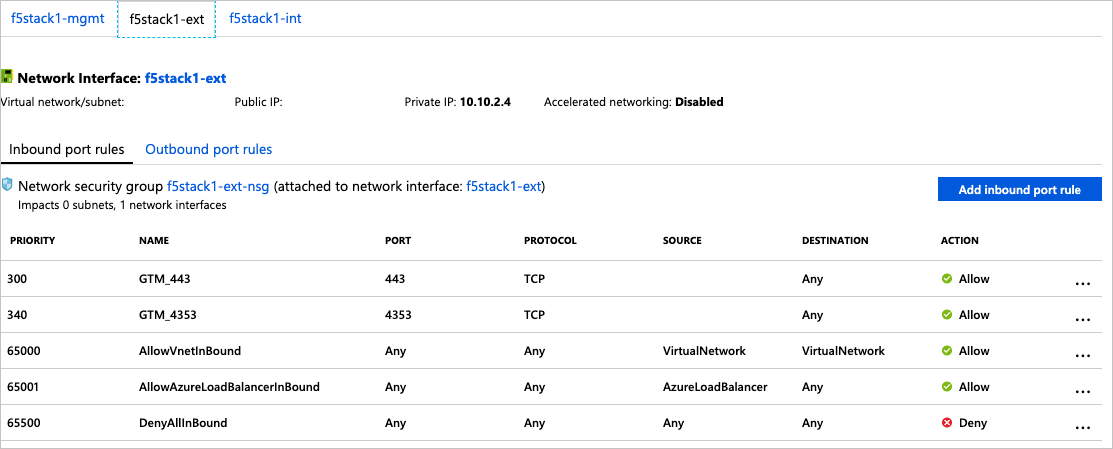

    La page fStack1-ext de la boîte de dialogue Interface réseau affiche des informations sur l’interface fstack1-ext et sur son groupe de sécurité réseau, fstack1-ext-nsg. Elle montre aussi des onglets qui permettent de choisir de voir les règles de port d’entrée ou les règles de port de sortie.

  4. Déployez une charge de travail d'application web de base dans votre environnement Azure Stack Hub pour équilibrer les charges derrière BIG-IP. Vous trouverez un exemple d’utilisation du serveur NGINX dans Deploying NGINX and NGINX Plus on Docker.

    Remarque

    Déployez une instance de NGINX sur les instances A et B d'Azure Stack Hub.

  5. Une fois NGINX déployé dans un conteneur Docker sur une machine virtuelle Ubuntu au sein de chaque instance d'Azure Stack Hub, vérifiez que vous avez accès à la page web par défaut sur les serveurs.

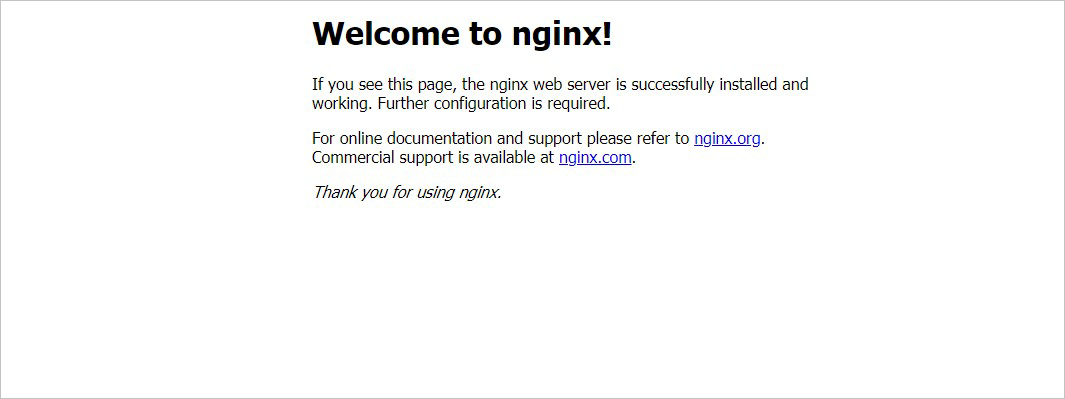

    La page « Welcome to nginx! » indique que le serveur web nginx a été correctement installé et qu’une configuration supplémentaire est nécessaire. Deux liens dirigent vers des informations de support.

  6. Connectez-vous à l’interface de gestion de l’appliance BIG-IP. Dans cet exemple, utilisez l’adresse IP publique f5-stack1-ext.

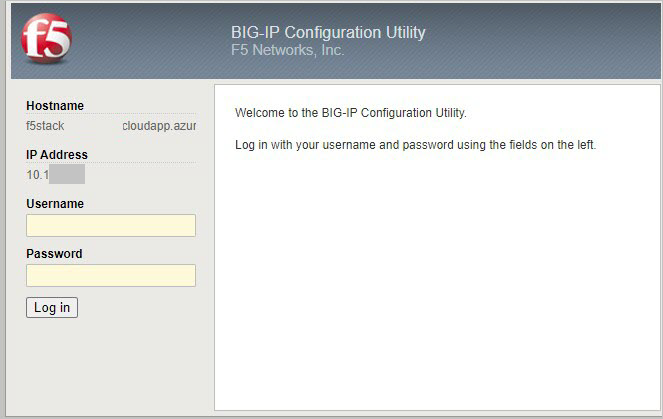

    L’écran de connexion de l’utilitaire de configuration BIG-IP requiert un nom d’utilisateur et un mot de passe.

  7. Publiez l’accès à NGINX par le biais de l’appliance BIG-IP.

    • La tâche suivante consiste à configurer l’appliance BIG-IP avec un serveur virtuel et un pool pour autoriser l’accès Internet entrant à l’application WordPress. Vous devez d’abord identifier l’adresse IP privée de l’instance NGINX.

  8. Connectez-vous au portail utilisateur Azure Stack Hub.

  9. Sélectionnez votre interface réseau NGINX.

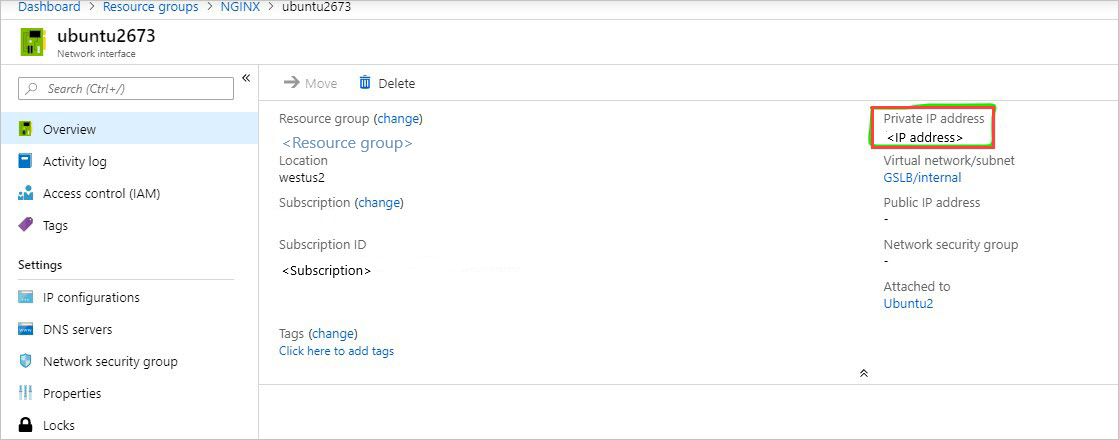

    La page Vue d’ensemble de la boîte de dialogue « Groupes de ressources > de tableau de bord > NGINX > ubuntu2673 » affiche des informations sur l’interface réseau ubuntu2673.

  10. À partir de la console BIG-IP, accédez à Local traffic > Pools > Pool List et sélectionnez +. Configurez le pool à l’aide des valeurs présentées dans le tableau. Laissez tous les autres champs sur leurs valeurs par défaut.

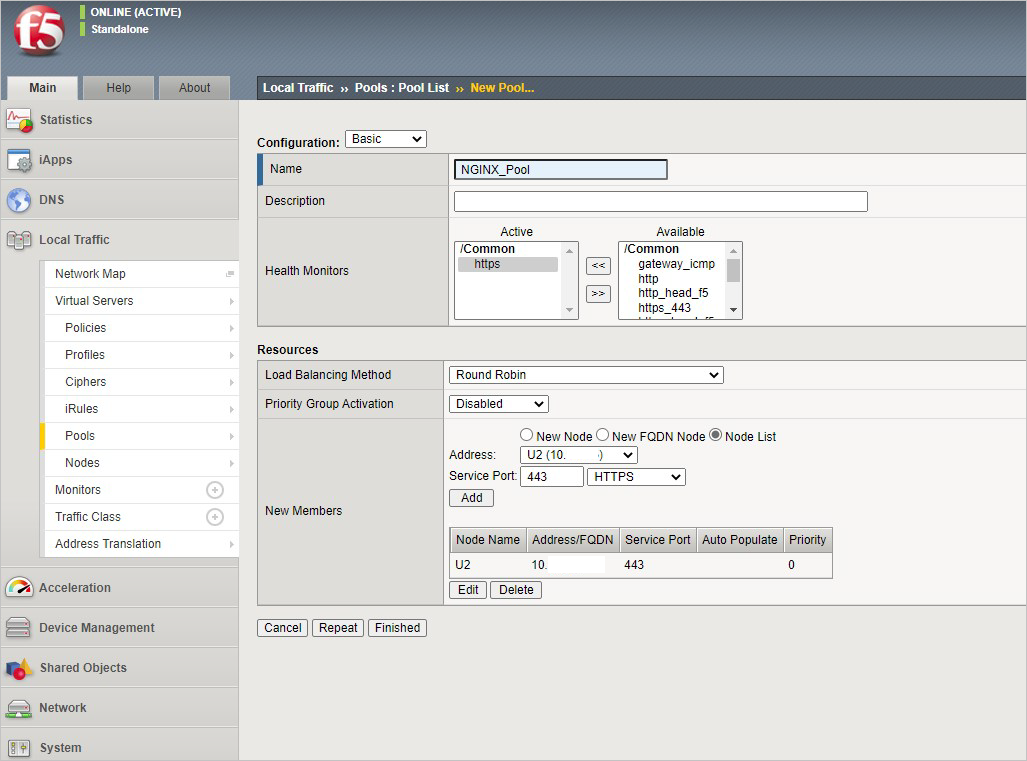

    Le volet gauche permet d’accéder à la création d’un pool. Le volet droit est intitulé « Pools de trafic >> local : liste >> de nouveaux pools de pools » et fournit des fonctionnalités permettant de spécifier les informations sur le nouveau pool. Il existe un bouton Terminé.

    Clé Valeur
    Nom NGINX_Pool
    Health Monitor (Moniteur d’intégrité) HTTPS
    Node Name NGINX
    Adresse <votre adresse IP privée NGINX>
    Service Port 443

  11. Sélectionnez Terminé. Quand la configuration est correcte, l’état du pool est vert.

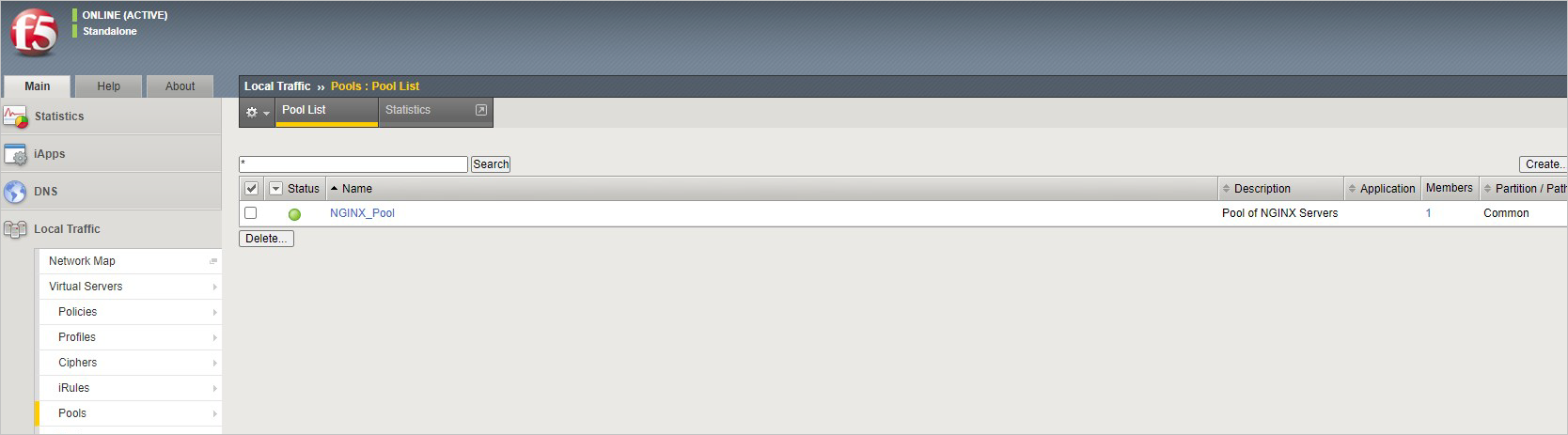

    Le volet droit est intitulé « Pools de trafic >> local : liste des pools de pools », et le pool nouvellement créé est la seule entrée dans la liste.

    Vous devez maintenant configurer le serveur virtuel. Pour cela, vous devez d’abord rechercher l’adresse IP privée de votre appliance F5 BIG-IP.

  12. À partir de la console BIG-IP, accédez à Network > Self IPs et notez l’adresse IP.

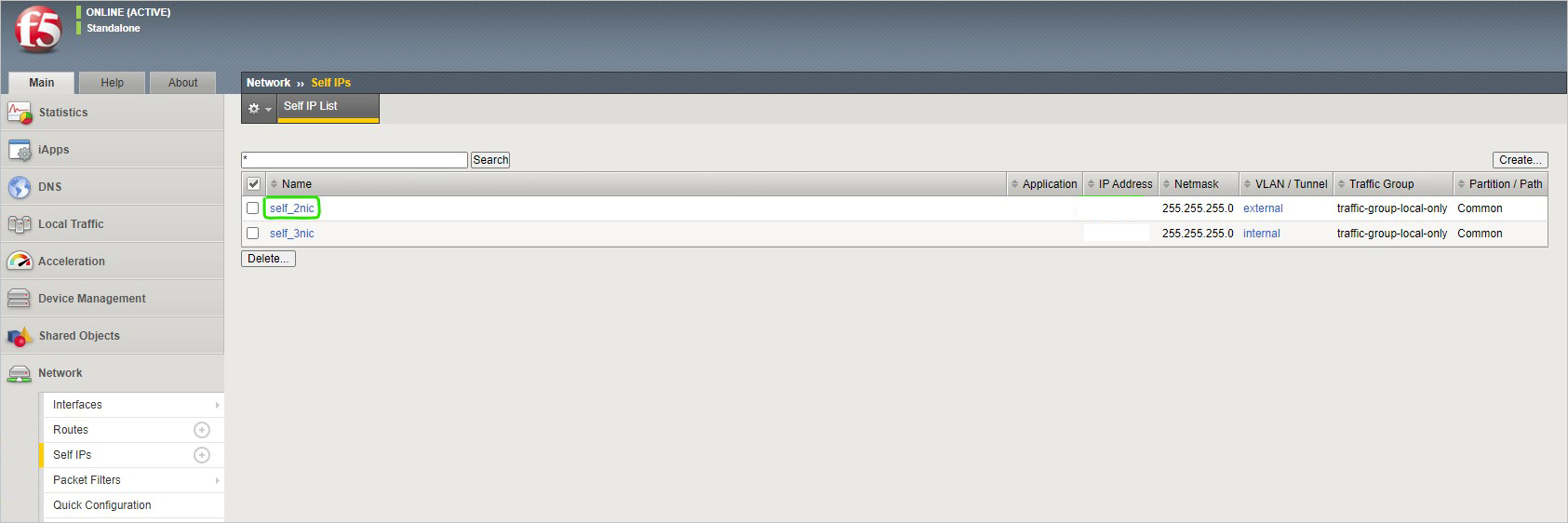

    Le volet gauche permet d’accéder à l’affichage d’adresses IP autonomes. Le volet droit est intitulé « Adresses IP autonomes du réseau >> ». Deux adresses IP autonomes sont répertoriées, et la première, self_2nic, est mise en surbrillance.

  13. Créez un serveur virtuel en accédant à Local Traffic>Virtual Servers>Virtual Server List et sélectionnez +. Configurez le pool à l’aide des valeurs présentées dans le tableau. Laissez tous les autres champs sur leurs valeurs par défaut.

    Clé Valeur
    Nom NGINX
    Destination Address <Adresse Self IP de BIG-IP>
    Service Port 443
    SSL Profile (Client) clientssl
    Source Address Translation Auto Map

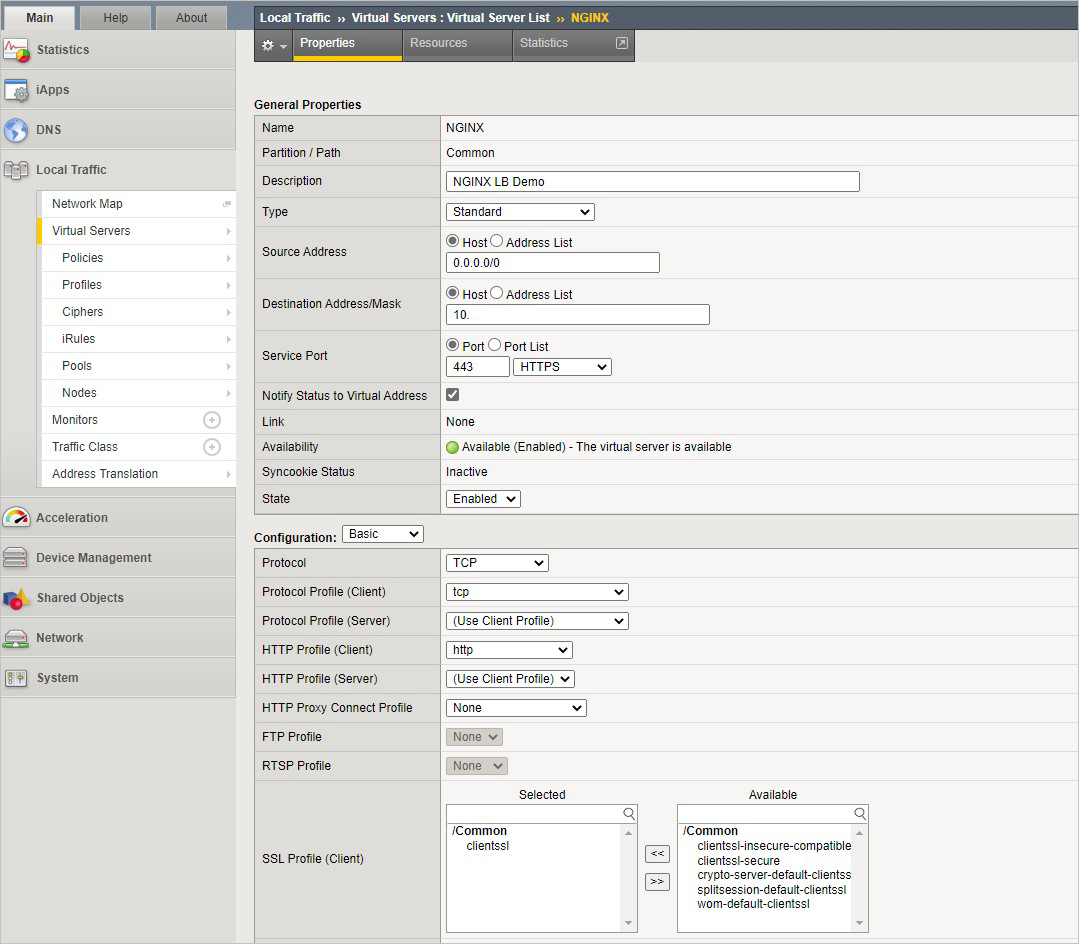

    Le volet gauche est utilisé pour naviguer dans le volet droit vers « Serveurs virtuels de trafic >> local : LISTE de serveurs >> virtuels NGINX », où les informations requises sont entrées.

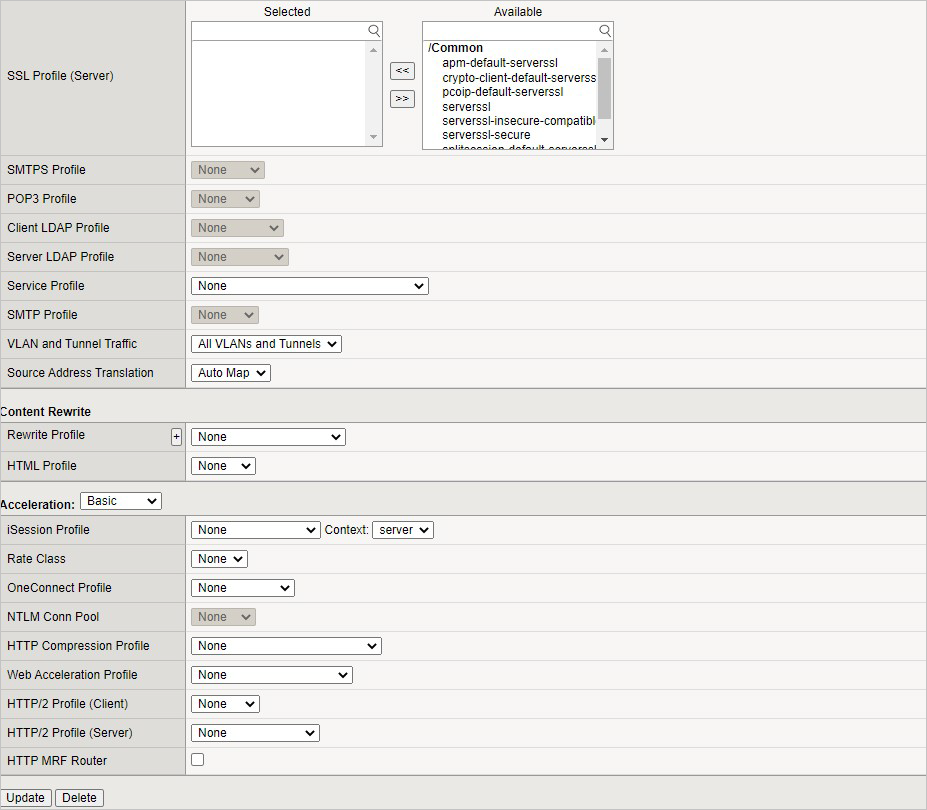

    Cette page permet d’entrer des informations supplémentaires. Les boutons Update et Delete sont disponibles.

  14. Vous avez terminé la configuration BIG-IP pour l’application NGINX. Pour vérifier que tout fonctionne correctement, parcourez le site et consultez les statistiques de F5.

  15. Dans un navigateur accédez à https://<F5-public-VIP-IP> et assurez-vous que votre page NGINX par défaut s’affiche.

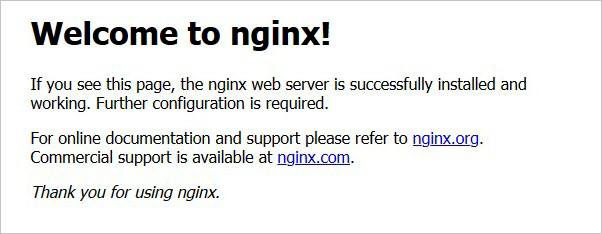

    La page « Welcome to nginx! » indique que le serveur web nginx est correctement installé et qu’une configuration supplémentaire est nécessaire. Deux liens dirigent vers des informations de support.

  16. À présent, pour consulter les statistiques de votre serveur virtuel et vérifier le flux de trafic, accédez à Statistics > Module Statistics > Local Traffic.

  17. Sous Statistics Type, sélectionnez Virtual Servers.

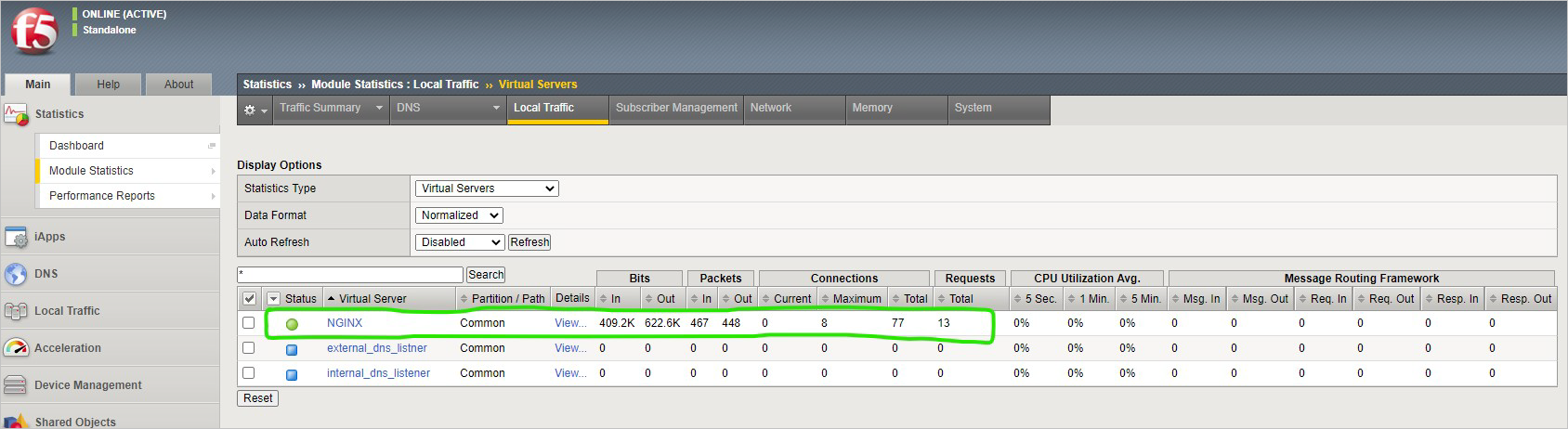

    Le volet gauche a parcouru le volet droit vers « Statistiques >> des statistiques : serveurs virtuels de trafic >> local », et la liste affiche le serveur virtuel NGINX et d’autres. NGINX est mis en surbrillance.
