Connectivité de réseau virtuel à réseau virtuel avec Fortigate

  • Article

Cet article explique comment créer une connexion entre deux réseaux virtuels dans le même environnement. Pendant la configuration des connexions, vous allez découvrir le fonctionnement des passerelles VPN dans Azure Stack Hub. Connectez deux réseaux virtuels au sein du même environnement Azure Stack Hub à l’aide de Fortinet FortiGate. Cette procédure déploie deux réseaux virtuels avec une appliance virtuelle réseau FortiGate dans chaque réseau virtuel dans un groupe de ressources distinct. Il détaille également les modifications requises pour configurer un VPN IPSec entre les deux réseaux virtuels. Répétez les étapes de cet article pour chaque déploiement de réseau virtuel.

Prérequis

  • L’accès à un système ayant la capacité de se conformer aux exigences de calcul, de réseau et de ressources nécessaires pour cette solution.

  • Une solution d’appliance virtuelle réseau téléchargée et publiée sur la Place de marché Azure Stack Hub. Une appliance virtuelle réseau contrôle le flux du trafic réseau depuis un réseau de périmètre vers d’autres réseaux ou sous-réseaux. Cette procédure utilise la solution de machine virtuelle unique Pare-feu Fortigate de nouvelle génération.

  • Au moins deux fichiers de licence FortiGate disponibles pour activer l’appliance virtuelle réseau FortiGate. Pour plus d’informations sur la façon d’obtenir ces licences, consultez l’article de la bibliothèque de documents Fortinet intitulé Registering and downloading your license.

    Cette procédure utilise le déploiement Single FortiGate-VM. Vous trouverez des instructions sur la façon de connecter l’appliance virtuelle réseau FortiGate au réseau virtuel Azure Stack Hub dans votre réseau local.

    Pour plus d’informations sur le déploiement de la solution FortiGate dans une configuration active-passive (HA), consultez l’article de la bibliothèque de documents Fortinet intitulé HA for FortiGate-VM on Azure.

Paramètres de déploiement

Le tableau suivant récapitule les paramètres utilisés dans ces déploiements pour référence :

Déploiement 1 : Forti1

Nom de l’instance FortiGate Forti1
License BYOL/Version 6.0.3
Nom d’utilisateur d’administration FortiGate fortiadmin
Nom du groupe ressources forti1-rg1
Nom du réseau virtuel forti1vnet1
Espace d’adressage du réseau virtuel 172.16.0.0/16*
Nom du sous-réseau de réseau virtuel public forti1-PublicFacingSubnet
Préfixe d’adresse de réseau virtuel public 172.16.0.0/24*
Nom de sous-réseau de réseau virtuel interne forti1-InsideSubnet
Préfixe de sous-réseau de réseau virtuel interne 172.16.1.0/24*
Taille de machine virtuelle de l’appliance virtuelle réseau FortiGate Standard F2s_v2
Nom de l’adresse IP publique forti1-publicip1
Type d’adresse IP publique statique

Déploiement 2 : Forti2

Nom de l’instance FortiGate Forti2
License BYOL/Version 6.0.3
Nom d’utilisateur d’administration FortiGate fortiadmin
Nom du groupe ressources forti2-rg1
Nom du réseau virtuel forti2vnet1
Espace d’adressage du réseau virtuel 172.17.0.0/16*
Nom du sous-réseau de réseau virtuel public forti2-PublicFacingSubnet
Préfixe d’adresse de réseau virtuel public 172.17.0.0/24*
Nom de sous-réseau de réseau virtuel interne Forti2-InsideSubnet
Préfixe de sous-réseau de réseau virtuel interne 172.17.1.0/24*
Taille de machine virtuelle de l’appliance virtuelle réseau FortiGate Standard F2s_v2
Nom de l’adresse IP publique Forti2-publicip1
Type d’adresse IP publique statique

Remarque

* Choisissez un autre ensemble d’espaces d’adressage et de préfixes de sous-réseau si les paramètres ci-dessus chevauchent d’une manière ou d’une autre l’environnement réseau local, y compris le pool d’adresses IP virtuelles de l’un des hubs Azure Stack. Assurez-vous également que les plages d’adresses ne se chevauchent pas.

Déployer le Pare-feu Fortigate de nouvelle génération

  1. Connectez-vous au portail utilisateur Azure Stack Hub.

  2. Sélectionnez Créer une ressource, puis recherchez FortiGate.

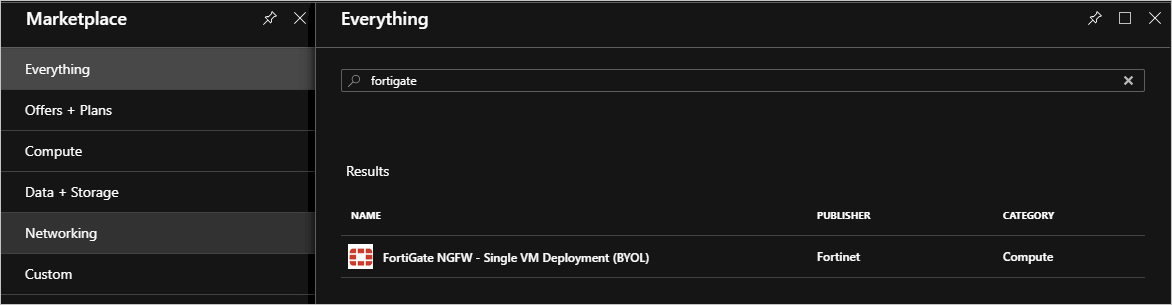

    La liste des résultats de la recherche affiche FortiGate NGFW - Single VM Deployment.

  3. Sélectionnez le Pare-feu Fortigate de nouvelle génération, puis Créer.

  4. Indiquez les Informations de base à l’aide des paramètres du tableau Paramètres de déploiement.

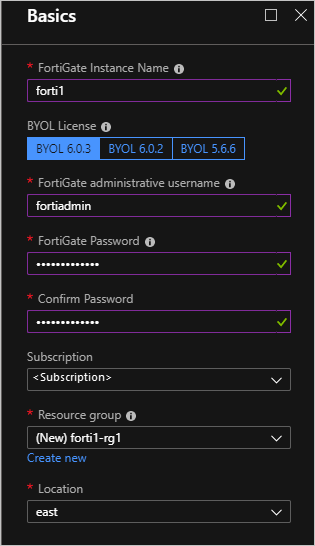

    L'écran Informations de base contient les valeurs des paramètres de déploiement sélectionnées et entrées dans les zones de liste et de texte.

  5. Cliquez sur OK.

  6. Indiquez les détails relatifs au réseau virtuel, aux sous-réseaux et à la taille de machine virtuelle à l’aide du tableau Paramètres de déploiement.

    Avertissement

    Si le réseau local chevauche la plage d’adresses IP 172.16.0.0/16, vous devez sélectionner et configurer un autre ensemble de plage réseau et de sous-réseaux. Si vous souhaitez utiliser des noms et des plages différents de ceux indiqués dans le tableau Paramètres de déploiement, utilisez des paramètres qui n’entrent pas en conflit avec le réseau local. Faites attention quand vous définissez la plage d’adresses IP de réseau virtuel et les plages de sous-réseaux au sein du réseau virtuel. La plage ne doit pas chevaucher les plages d’adresses IP qui existent dans votre réseau local.

  7. Cliquez sur OK.

  8. Configurez l’adresse IP publique pour l’appliance virtuelle réseau FortiGate :

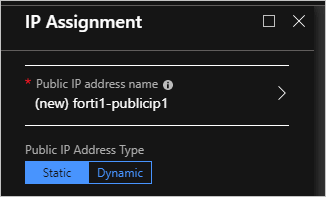

    La boîte de dialogue Attribution d'adresse IP affiche la valeur forti1-publicip1 pour le « Nom de l'adresse IP publique » et Statique pour le « Type d'adresse IP publique ».

  9. Cliquez sur OK. Et enfin sélectionner OK.

  10. Sélectionnez Créer.

Le déploiement prendra environ 10 minutes.

Configurer des routes (UDR) pour chaque réseau virtuel

Effectuez ces étapes pour les deux déploiements (forti1-rg1 et forti2-rg1).

  1. Connectez-vous au portail utilisateur Azure Stack Hub.

  2. Sélectionnez Groupes de ressources. Tapez forti1-rg1 dans le filtre, puis double-cliquez sur le groupe de ressources forti1-rg1.

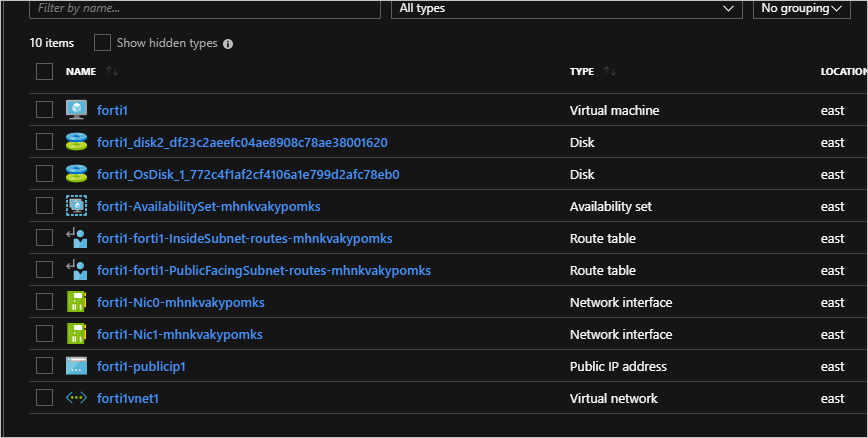

    Dix ressources sont répertoriées pour le groupe de ressources forti1-rg1.

  3. Sélectionnez la ressource forti1-forti1-InsideSubnet-routes-xxxx.

  4. Sélectionnez Routes sous Paramètres.

    Le bouton Routes est sélectionné dans la boîte de dialogue Paramètres.

  5. Supprimez la route to-Internet.

    L’itinéraire vers Internet est le seul itinéraire répertorié et il est sélectionné. Il existe un bouton Supprimer.

  6. Sélectionnez Oui.

  7. Sélectionnez Ajouter pour ajouter une nouvelle route.

  8. Nommez la route to-onprem.

  9. Entrez la plage réseau IP qui définit la plage réseau du réseau local auquel le VPN se connectera.

  10. Sélectionnez Appliance virtuelle pour Type de tronçon suivant et 172.16.1.4. Utilisez votre plage d’adresses IP si vous utilisez une plage d’adresses IP différente.

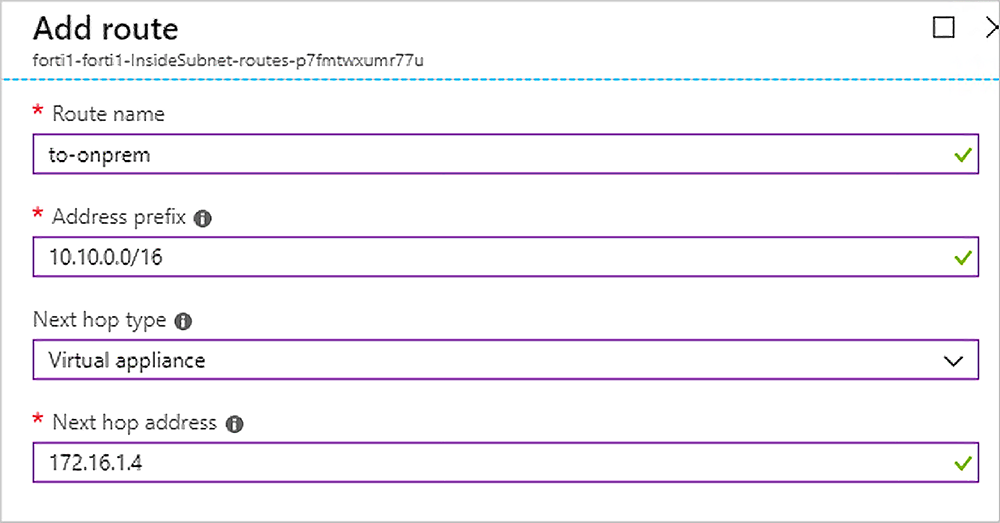

    La boîte de dialogue Ajouter une route affiche les quatre valeurs qui ont été sélectionnées et entrées dans les zones de texte.

  11. Cliquez sur Enregistrer.

Vous aurez besoin d’un fichier de licence valide de Fortinet pour activer chaque appliance virtuelle réseau FortiGate. Les appliances virtuelles réseau ne fonctionnent pas tant que vous n’avez pas activé chacune d’elles. Pour plus d’informations sur la façon d’obtenir un fichier de licence et d’activer l’appliance virtuelle réseau, consultez l’article de la bibliothèque de documents Fortinet intitulé Registering and downloading your license.

Vous devez acquérir deux fichiers de licence : un pour chaque appliance virtuelle réseau.

Créer un VPN IPSec entre les deux appliances virtuelles réseau

Une fois les appliances virtuelles réseau activées, procédez comme suit pour créer un VPN IPSec entre celles-ci.

Suivez les étapes ci-dessous pour les appliances virtuelles réseau forti1 et forti2 :

  1. Pour obtenir l’adresse IP publique attribuée, accédez à la page de vue d’ensemble de la machine virtuelle fortiX :

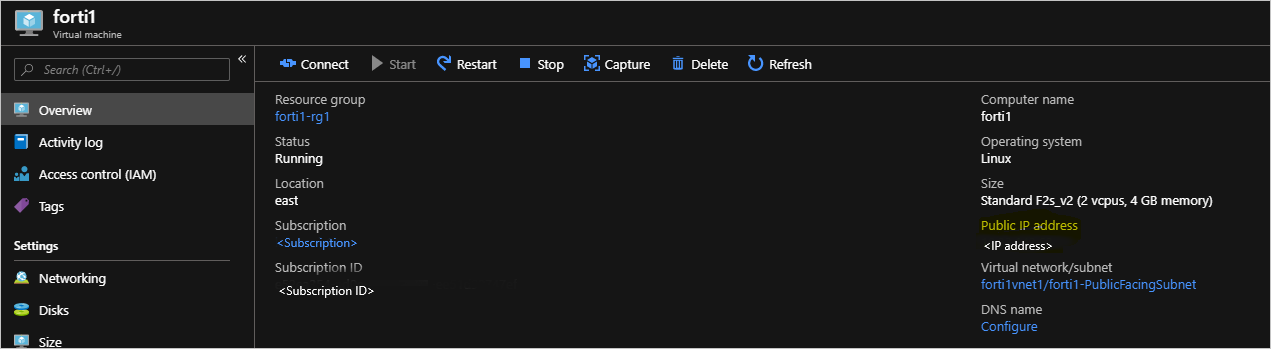

    La page Vue d’ensemble de la machine virtuelle forti1 affiche les valeurs pour forti1, telles que le « Groupe de ressources » et l’État.

  2. Copiez l’adresse IP attribuée, ouvrez un navigateur, puis collez-la dans la barre d’adresses. Il est possible que votre navigateur vous avertisse que le certificat de sécurité n’est pas approuvé. Continuez quand même.

  3. Entrez le nom d’utilisateur d’administration et le mot de passe FortiGate que vous avez fournis pendant le déploiement.

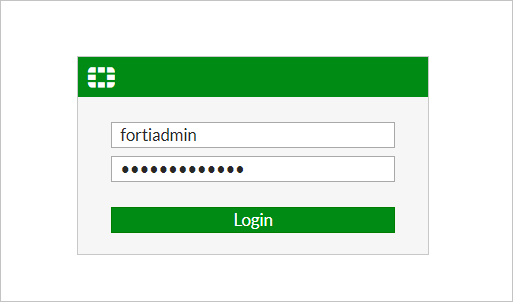

    La boîte de dialogue Connexion contient les zones de texte Utilisateur et Mot de passe, ainsi qu'un bouton Connexion.

  4. Sélectionnez System (Système) >Firmware (Microprogramme).

  5. Cochez la case qui indique le microprogramme le plus récent, par exemple, FortiOS v6.2.0 build0866.

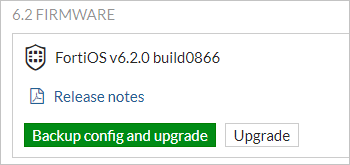

    La boîte de dialogue Microprogramme contient l’identificateur du microprogramme « FortiOS v6.2.0 build0866 », un lien vers les notes de publication et deux boutons : « Configuration et mise à niveau de sauvegarde » et Mise à niveau.

  6. Sélectionnez Backup config and upgrade (Configuration et mise à niveau de la sauvegarde) >Continue.

  7. L’appliance virtuelle réseau met à jour son microprogramme avec la dernière build et redémarre. Le processus prend environ cinq minutes. Reconnectez-vous à la console web FortiGate.

  8. Cliquez sur VPN>IPSec Wizard (Assistant IPSec).

  9. Entrez un nom pour le VPN, par exemple, conn1 dans VPN Creation Wizard (Assistant de création de VPN).

  10. Sélectionnez This site is behind NAT (Ce site est derrière NAT).

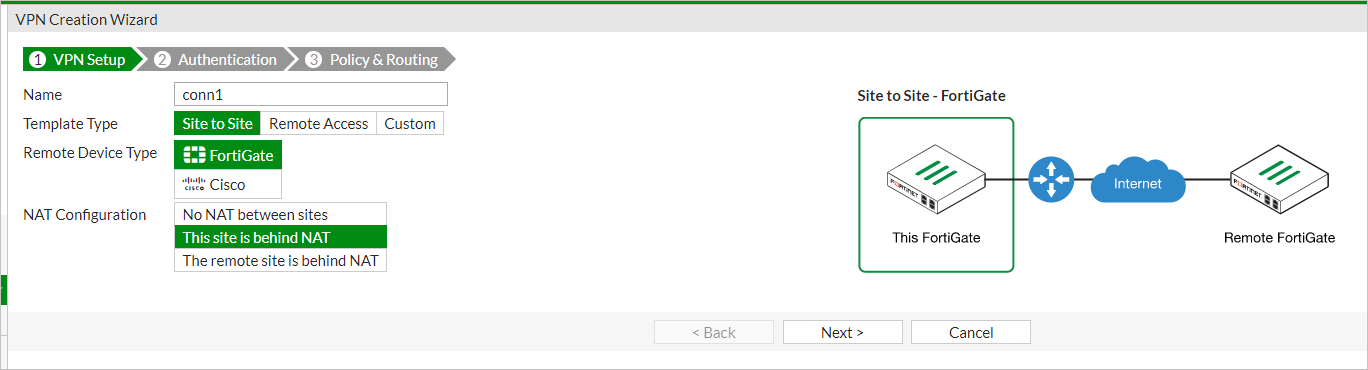

    La capture d’écran de l’Assistant Création de VPN montre qu’elle se trouve à la première étape, le programme d’installation vpn. Les valeurs suivantes sont sélectionnées : « Site à site » pour le type de modèle, « FortiGate » pour le type d’appareil distant et « Ce site se trouve derrière NAT » pour la configuration NAT.

  11. Cliquez sur Suivant.

  12. Entrez l’adresse IP distante du périphérique VPN local auquel vous allez vous connecter.

  13. Sélectionnez port1 pour Outgoing Interface (Interface sortante).

  14. Sélectionnez Pre-shared Key (Clé prépartagée), puis entrez (et enregistrez) une clé prépartagée.

    Remarque

    Vous aurez besoin de cette clé pour configurer la connexion sur le périphérique VPN local ; autrement dit, ils doivent correspondre exactement.

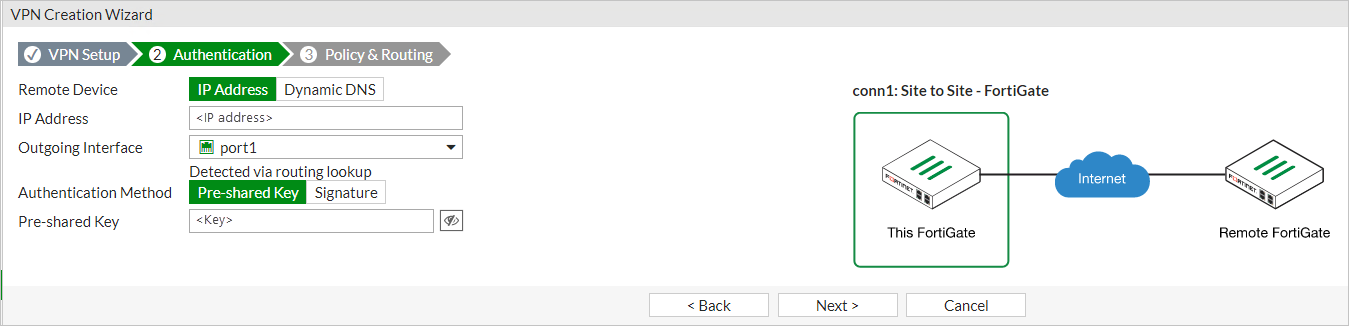

    La capture d'écran de l'Assistant Création d'un VPN montre qu'il se trouve à la deuxième étape, Authentification, et les valeurs sélectionnées sont en surbrillance.

  15. Cliquez sur Suivant.

  16. Sélectionnez port2 pour Local Interface (Interface locale).

  17. Entrez la plage de sous-réseau local :

    • forti1 : 172.16.0.0/16
    • forti2 : 172.17.0.0/16

    Utilisez votre plage d’adresses IP si vous utilisez une plage d’adresses IP différente.

  18. Entrez le ou les sous-réseaux distants appropriés qui représentent le réseau local, auquel vous vous connecterez via le périphérique VPN local.

    • forti1 : 172.16.0.0/16
    • forti2 : 172.17.0.0/16

    Utilisez votre plage d’adresses IP si vous utilisez une plage d’adresses IP différente.

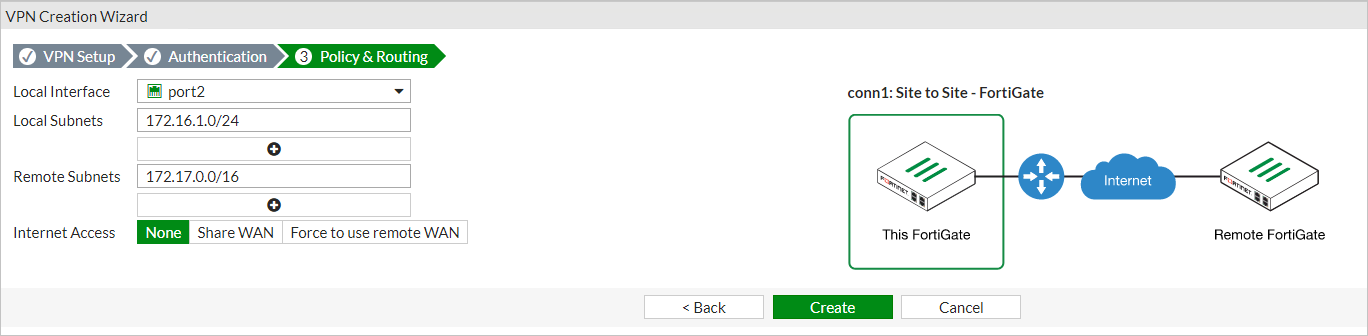

    La capture d’écran de l’Assistant Création de VPN montre qu’elle se trouve à la troisième étape, à la stratégie et au routage. Il affiche les valeurs sélectionnées et entrées.

  19. Sélectionnez Créer

  20. Sélectionnez Network (Réseau) >Interfaces.

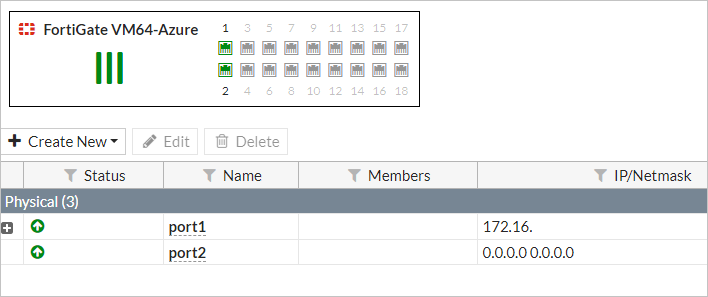

    La liste des interfaces affiche deux interfaces : port1, qui a été configuré et port2, ce qui n’a pas été fait. Il existe des boutons pour créer, modifier et supprimer des interfaces.

  21. Double-cliquez sur port2.

  22. Choisissez LAN dans la liste Role et DHCP pour le mode d’adressage.

  23. Cliquez sur OK.

Répétez ces étapes pour l’autre appliance virtuelle réseau.

Afficher tous les sélecteurs de phase 2

Une fois l’opération ci-dessus effectuée pour les deux appliances virtuelles réseau :

  1. Sur la console web FortiGate forti2, sélectionnez Monitor (Supervision) >IPsec Monitor (Supervision IPsec).

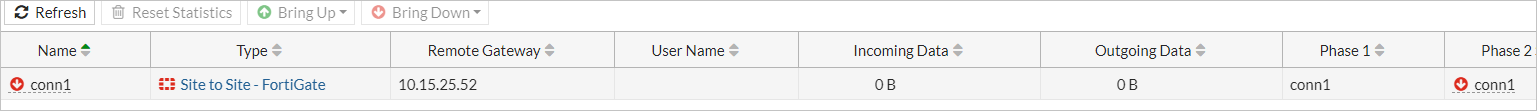

    Le moniteur de connexion VPN conn1 est répertorié. Elle s’affiche comme étant en panne, car il s’agit du sélecteur de phase 2 correspondant.

  2. Mettez en surbrillance conn1 et sélectionnez Bring Up (Afficher) >All Phase 2 Selectors (Tous les sélecteurs de phase 2).

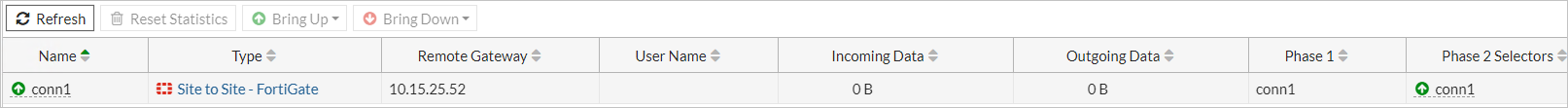

    La supervision et le sélecteur de phase 2 sont tous deux présentés comme activés.

Tester et valider la connectivité

Vous devez maintenant être en mesure d’effectuer un routage entre chaque réseau virtuel via les appliances virtuelles réseau FortiGate. Pour valider la connexion, créez une machine virtuelle Azure Stack Hub dans le sous-réseau interne de chaque réseau virtuel. Vous pouvez créer une machine virtuelle Azure Stack Hub via le portail, Azure CLI ou PowerShell. Durant la création des machines virtuelles :

  • Les machines virtuelles Azure Stack Hub sont placées sur le sous-réseau interne de chaque réseau virtuel.

  • Vous n’appliquez pas de groupe de sécurité réseau à la machine virtuelle lors de la création (autrement dit, supprimez le NSG qui est ajouté par défaut si vous créez la machine virtuelle à partir du portail).

  • Assurez-vous que les règles de pare-feu de machines virtuelles autorisent la communication que vous allez utiliser pour tester la connectivité. À des fins de test, il est recommandé de désactiver complètement le pare-feu dans le système d’exploitation, si cela est possible.
