Sauvegarder votre machine virtuelle sur Azure Stack Hub avec CommVault

  • Article

Présentation de la sauvegarde d’une machine virtuelle avec CommVault

Cet article explique comment configurer CommVault Live Sync pour mettre à jour une machine virtuelle de récupération située sur une unité d’échelle Azure Stack Hub distincte. Cet article explique comment configurer une solution de partenaire commune pour protéger et récupérer les données et l’état système des machines virtuelles déployées sur Azure Stack Hub.

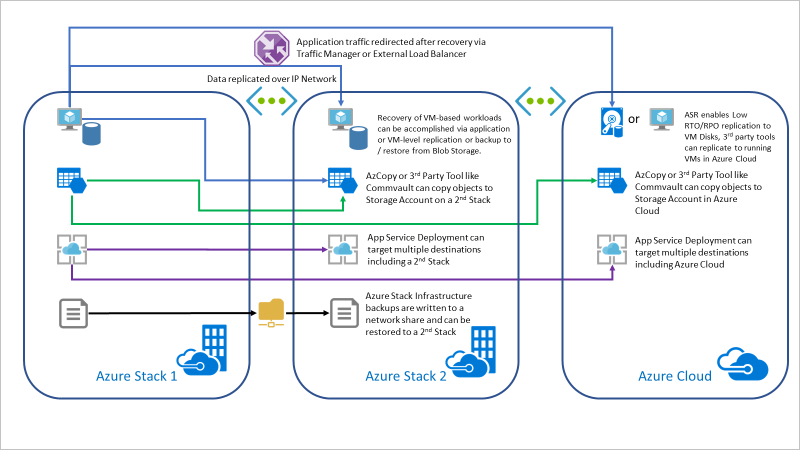

Le schéma suivant montre la solution globale lors de l’utilisation de CommVault pour sauvegarder vos machines virtuelles.

Ce schéma montre comment Commvault peut être utilisé pour répliquer des données d'une pile Azure vers une autre pile ou vers Azure Cloud.

Dans cet article, vous allez :

  1. Créez une machine virtuelle exécutant le logiciel CommVault sur votre instance Azure Stack Hub source.

  2. Créez un compte de stockage dans un emplacement secondaire. Cet article suppose que vous allez créer un conteneur de blobs dans un compte de stockage dans une instance Azure Stack Hub distincte (la cible) et que l’instance Azure Stack Hub cible est accessible à partir de l’instance Azure Stack Hub source.

  3. Configurez CommVault sur votre instance Azure Stack Hub source et ajoutez des machines virtuelles de l’infrastructure Azure Stack Hub source au groupe de machines virtuelles.

  4. Configurez Live Sync de CommVault.

Vous pouvez également télécharger et proposer des images de machines virtuelles partenaires compatibles pour protéger vos machines virtuelles Azure Stack Hub sur un cloud Azure ou sur une autre infrastructure Azure Stack Hub. Cet article illustre la protection des machines virtuelles avec CommVault Live Sync.

Le schéma suivant présente la topologie de cette approche :

Ce schéma montre un chemin d'accès aux données entre un proxy Commvault VSA situé sur Azure Stack Hub 1 et Azure Stack Hub 2, qui dispose d'une machine virtuelle de récupération, laquelle peut être mise en ligne pour sauvegarder Hub 1 si besoin.

Créer la machine virtuelle CommVault à partir de l’élément de la Place de marché CommVault

  1. Connectez-vous au portail utilisateur Azure Stack Hub.

  2. Sélectionnez Créer une ressource>Compute>CommVault.

    Remarque

    Si CommVault n’est pas disponible, contactez votre opérateur cloud.

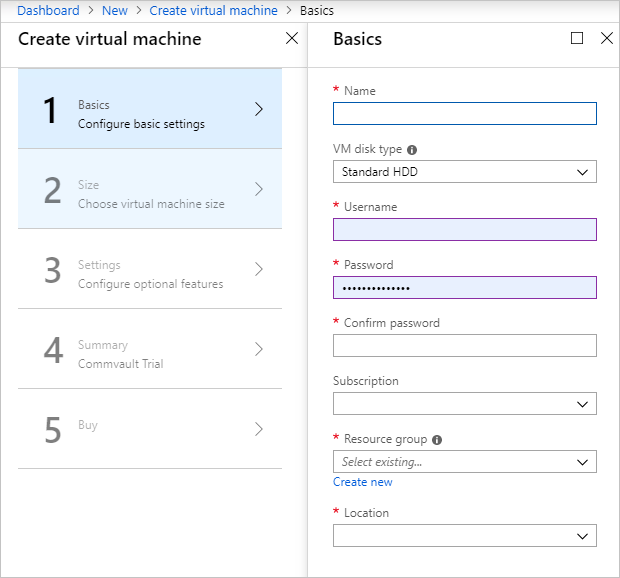

    Créer une machine virtuelle

  3. Configurez les paramètres de base dans Créer une machine virtuelle, 1 De base :

    a. Saisissez un Nom.

    b. Sélectionnez HDD Standard.

    c. Entrez un Nom d’utilisateur.

    d. Entrez un mot de passe.

    e. Confirmez votre mot de passe.

    f. Sélectionnez un abonnement pour la sauvegarde.

    g. Sélectionnez un groupe de ressources.

    .h Sélectionnez l’emplacement de l’infrastructure Azure Stack Hub. Si vous utilisez un ASDK, sélectionnez local.

    i. Cliquez sur OK.

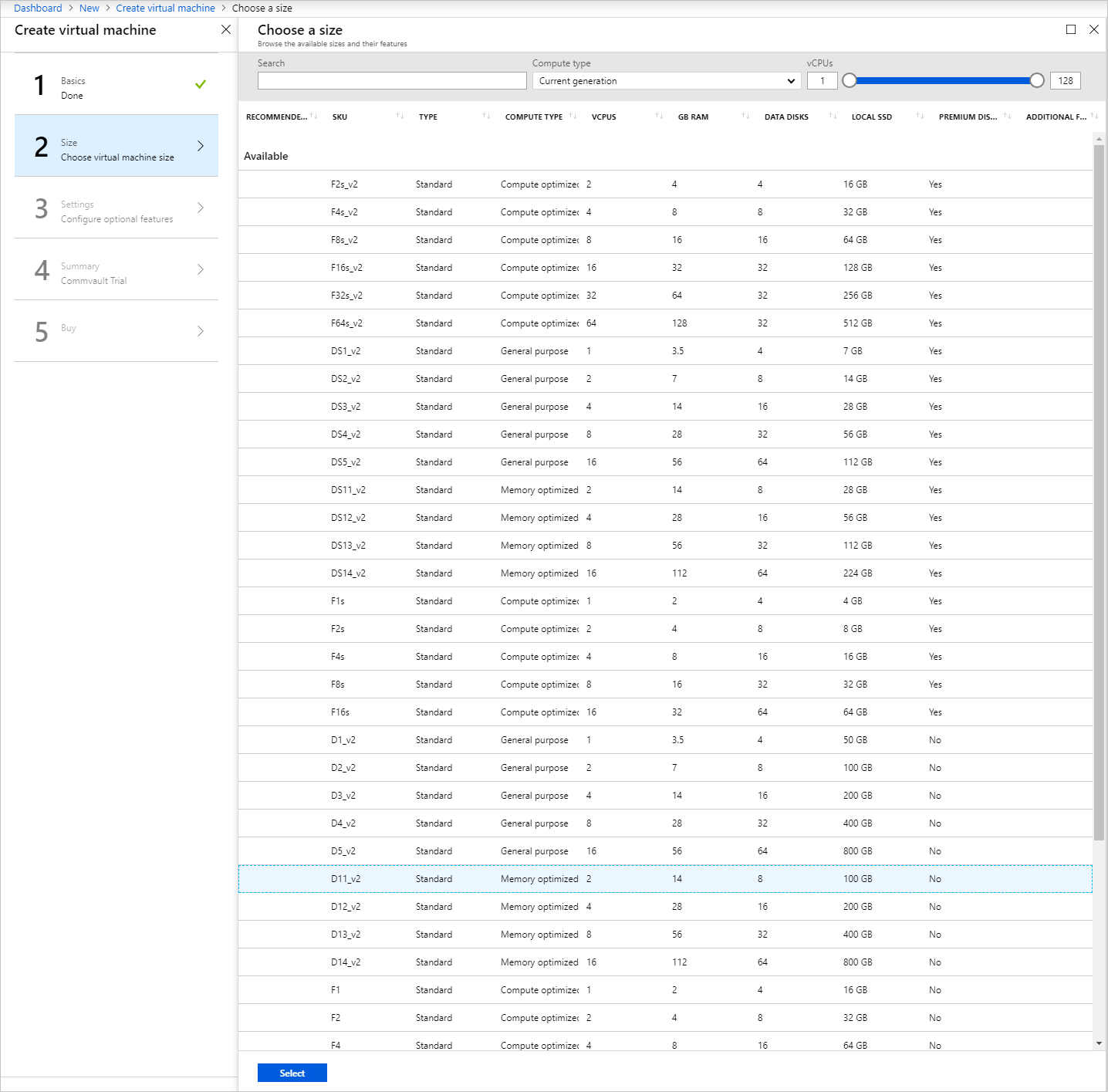

    La boîte de dialogue « Tableau de bord > Créer > une machine > virtuelle Choisir une taille » affiche une liste de possibilités de taille pour la machine virtuelle.

  4. Choisissez la taille de la machine virtuelle CommVault. La taille de la machine virtuelle pour la sauvegarde doit être d’au moins 10 Go de RAM et de 100 Go de stockage.

    La boîte de dialogue « Tableau de bord > Créer > des paramètres de machine > virtuelle » affiche les paramètres à utiliser pour créer la machine virtuelle..

  5. Choisissez les paramètres de la machine virtuelle CommVault.

    a. Définissez la disponibilité sur Aucun.

    b. Sélectionnez Oui pour Utiliser des disques managés.

    c. Sélectionnez le réseau virtuel par défaut comme réseau virtuel.

    d. Sélectionnez le sous-réseau par défaut.

    e. Sélectionnez l’adresse IP publique par défaut.

    f. Laissez la machine virtuelle dans le groupe de sécurité réseau De base.

    g. Ouvrez les ports HTTP (80), HTTPs (443), SSH (22) et RDP (3389).

    .h Sélectionnez Aucune extension.

    i. Sélectionnez Activé pour Diagnostics de démarrage.

    j. Laissez l’option Diagnostics du système d’exploitation invité définie sur Désactivé.

    k. Laissez la valeur par défaut Compte de stockage de diagnostics.

    l. Cliquez sur OK.

  6. Passez en revue le résumé de votre machine virtuelle CommVault une fois que cette dernière a réussi la validation. Cliquez sur OK.

Obtenir votre principal de service

Vous devez savoir si votre gestionnaire d’identités est Microsoft Entra ID ou AD FS. Le tableau suivant contient les informations dont vous avez besoin pour configurer CommVault dans votre Azure Stack Hub.

Élément Source
URL Azure Resource Manager Point de terminaison Azure Stack Hub Resource Manager
Nom de l’application
ID de l’application ID affecté au principal de service lors de l’inscription de l’application
ID d’abonnement Créé lorsque vous vous inscrivez à des offres dans Azure Stack Hub
ID de locataire (ID de répertoire) ID affecté à votre locataire Active Directory
Mot de passe de l’application Secret affecté au principal de service lors de l’inscription de l’application

Configurer la sauvegarde à l’aide de la console CommVault

  1. Ouvrez votre client RDP et connectez-vous à la machine virtuelle Commvault dans votre Azure Stack Hub. Entrez vos informations d’identification.

  2. Installez Azure Stack Hub PowerShell et les outils Azure Stack Hub sur la machine virtuelle CommVault.

    a. Pour obtenir des instructions sur l’installation d’Azure Stack Hub PowerShell, voir Installer PowerShell pour Azure Stack Hub.
    b. Pour obtenir des instructions sur l’installation des outils Azure Stack Hub, voir Télécharger les outils Azure Stack Hub à partir de GitHub.

  3. Après l’installation de CommVault sur votre machine virtuelle CommVault, ouvrez la console CommCell. Dans Démarrer, sélectionnez CommVault>Console CommVault CommCell.

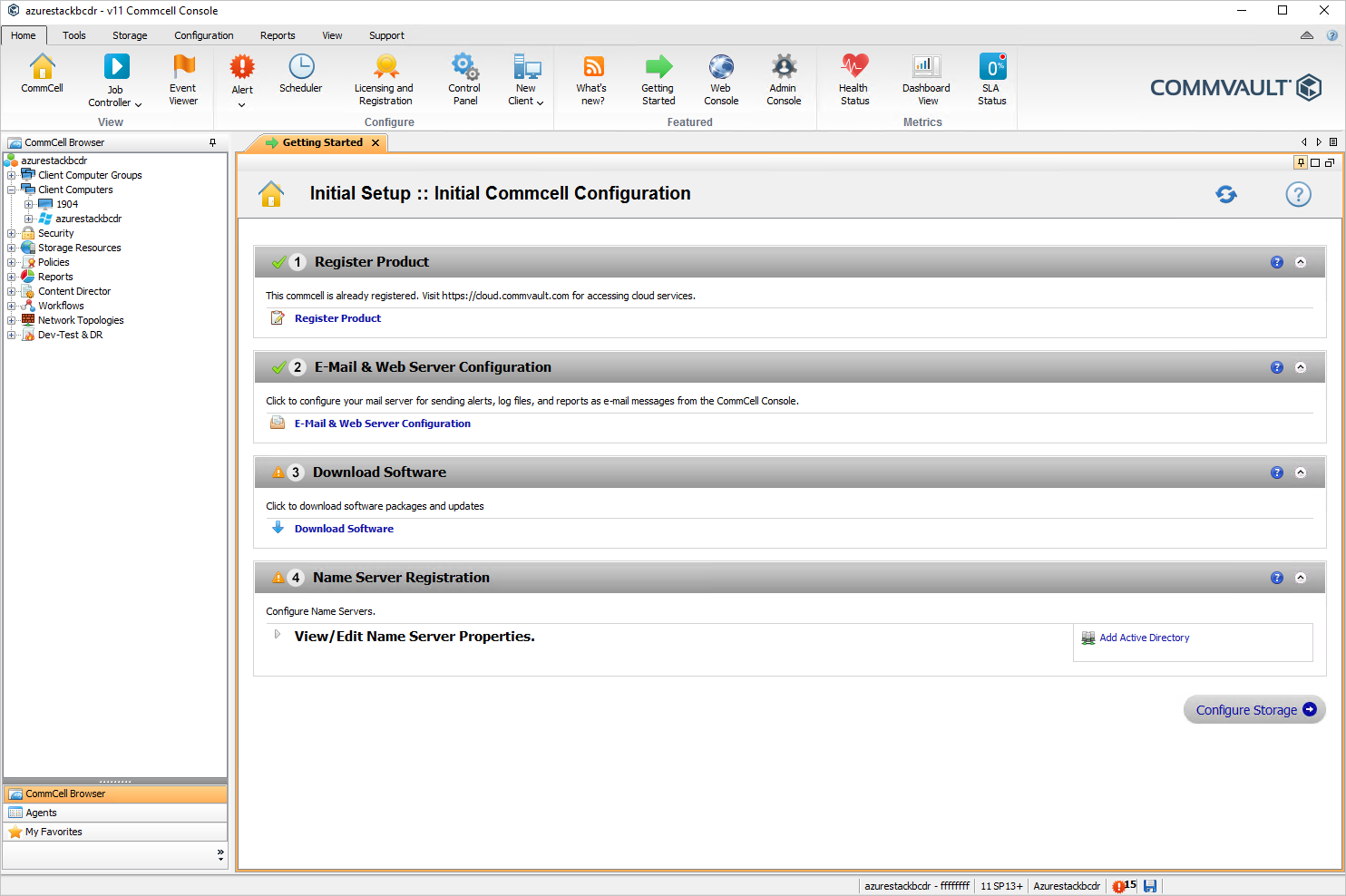

    Un volet de navigation intitulé Navigateur Commcell est disponible à gauche de la console Commcell. Le volet de droite affiche un onglet Prise en main

  4. Configurez vos référentiels de sauvegarde pour qu’ils utilisent un stockage externe à l’infrastructure Azure Stack Hub dans la console CommVault CommCell. Dans le navigateur CommCell, sélectionnez Ressources de stockage > Pools de stockage. Cliquez avec le bouton droit et sélectionnez Ajouter un pool de stockage. Sélectionnez Cloud.

  5. Ajoutez le nom du pool de stockage. Cliquez sur Suivant.

  6. Sélectionnez Créer>Stockage cloud.

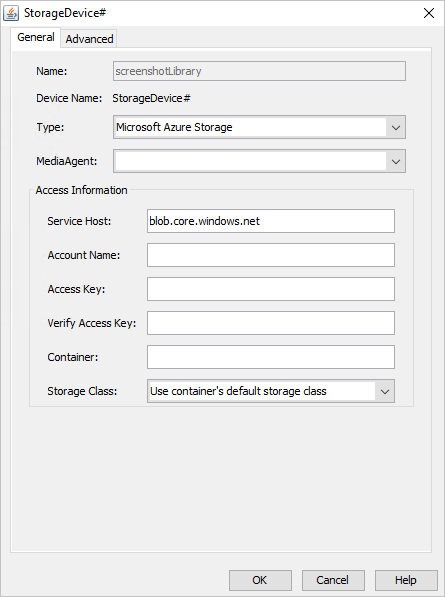

    La boîte de dialogue StorageDevice# affiche la page à onglets Général, avec différentes listes et zones de texte permettant de spécifier le périphérique de stockage à créer.

  7. Sélectionnez votre fournisseur de services cloud. Dans cette procédure, vous allez utiliser une deuxième infrastructure Azure Stack Hub située dans un autre emplacement. Sélectionnez Stockage Microsoft Azure.

  8. Sélectionnez votre machine virtuelle CommVault en tant que MediaAgent.

  9. Entrez les informations d’accès à votre compte de stockage. Vous trouverez des instructions sur la configuration d’un compte de stockage Azure ici. Informations d’accès :

    • Hôte de service : obtenez le nom de l’URL à partir des propriétés du conteneur d’objets blob dans votre ressource. Par exemple, mon URL était https://backuptest.blob.westus.stackpoc.com/mybackups et j’ai utilisé blob.westus.stackpoc.com dans l’hôte Service.

    • Nom du compte : utilisez le nom du compte de stockage. Vous pouvez le trouver dans le panneau Clés d’accès de la ressource de stockage.

    • Clé d’accès : obtenez la clé d’accès à partir du panneau Clés d’accès dans la ressource de stockage.

    • Conteneur : nom du conteneur. Dans le cas présent, mybackups.

    • Classe de stockage : conservez la classe de stockage par défaut du conteneur utilisateur.

  10. Créez un client Microsoft Azure Stack Hub en suivant les instructions fournies dans Création d’un client Microsoft Azure Stack Hub

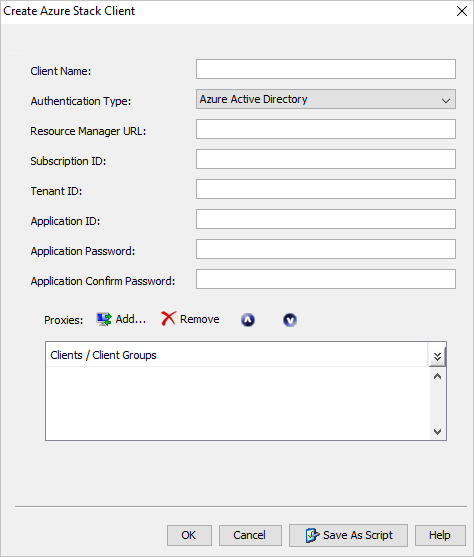

    La boîte de dialogue Créer un client Azure Stack contient une liste et des zones de texte permettant de spécifier les caractéristiques du client.

  11. Sélectionnez les machines virtuelles ou les groupes de ressources à protéger et à attacher à une stratégie de sauvegarde.

  12. Configurez votre planification de sauvegarde en fonction de vos besoins RPO pour la récupération.

  13. Effectuez la première sauvegarde complète.

Configurer CommVault Live Sync

Deux options sont disponibles. Vous pouvez choisir de répliquer les modifications à partir de la copie principale des sauvegardes ou de répliquer les modifications à partir d’une copie secondaire sur la machine virtuelle de récupération. La réplication à partir d’un jeu de sauvegarde élimine l’impact des E/S de lecture sur la machine source.

  1. Pendant la configuration de Live Sync, vous devez fournir l’infrastructure Azure Stack Hub source (agent de serveur virtuel) et les détails de l’infrastructure Azure Stack Hub cible.

  2. Pour plus d’instructions sur la configuration de CommVault Live Sync, voir Réplication Live Sync pour Microsoft Azure Stack Hub.

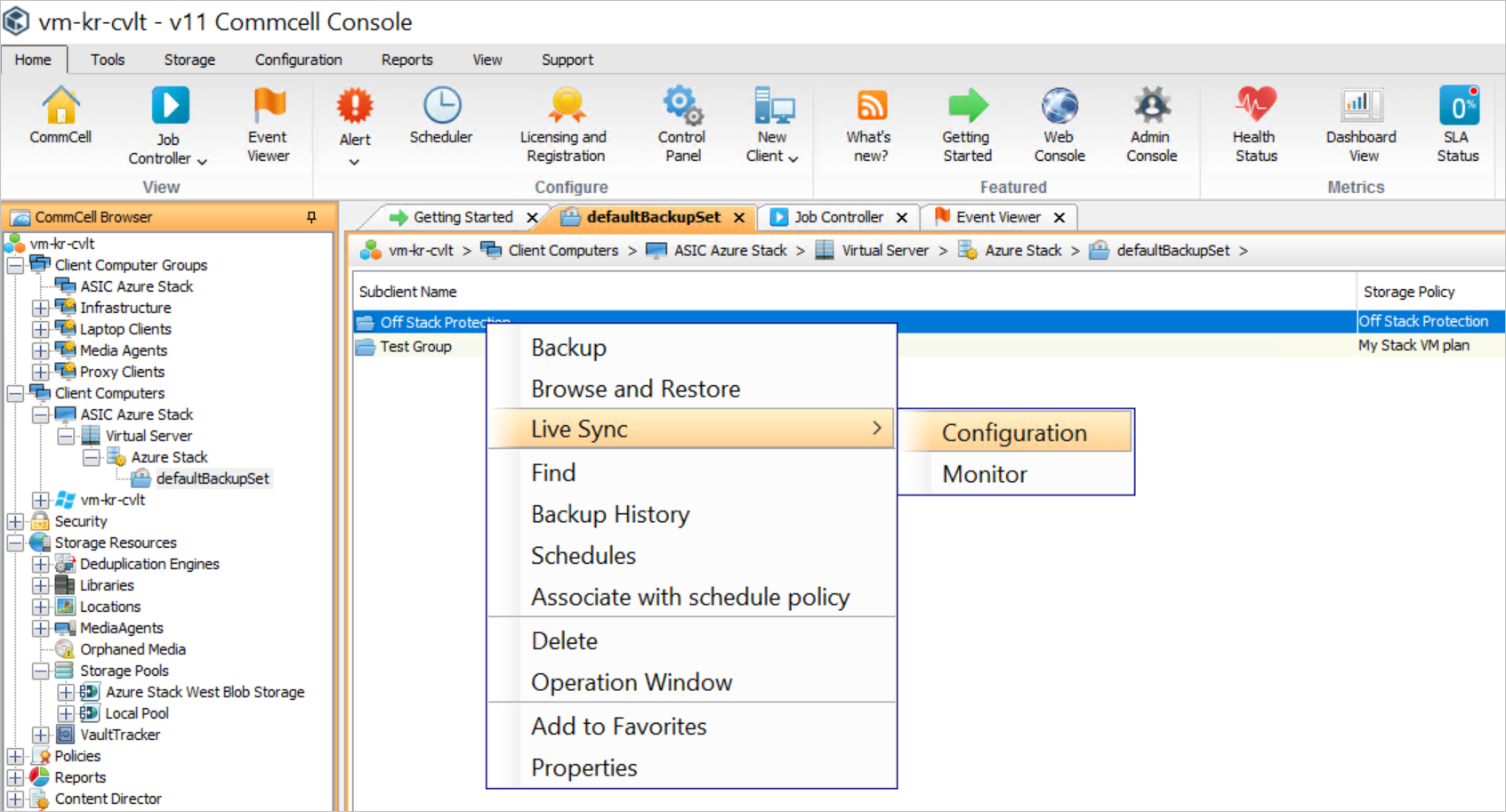

    La console Commcell affiche la page à onglets « vm-kr-cvlt > Client Computers > ASIC Azure Stack Virtual Server > Azure Stack > > defaultBackupSet ». Un menu contextuel de la protection hors pile sur la page a une option De configuration live sync>.

  3. Pendant la configuration de Live Sync, vous devez fournir les détails de l’infrastructure Azure Stack Hub cible et de l’agent de serveur virtuel.

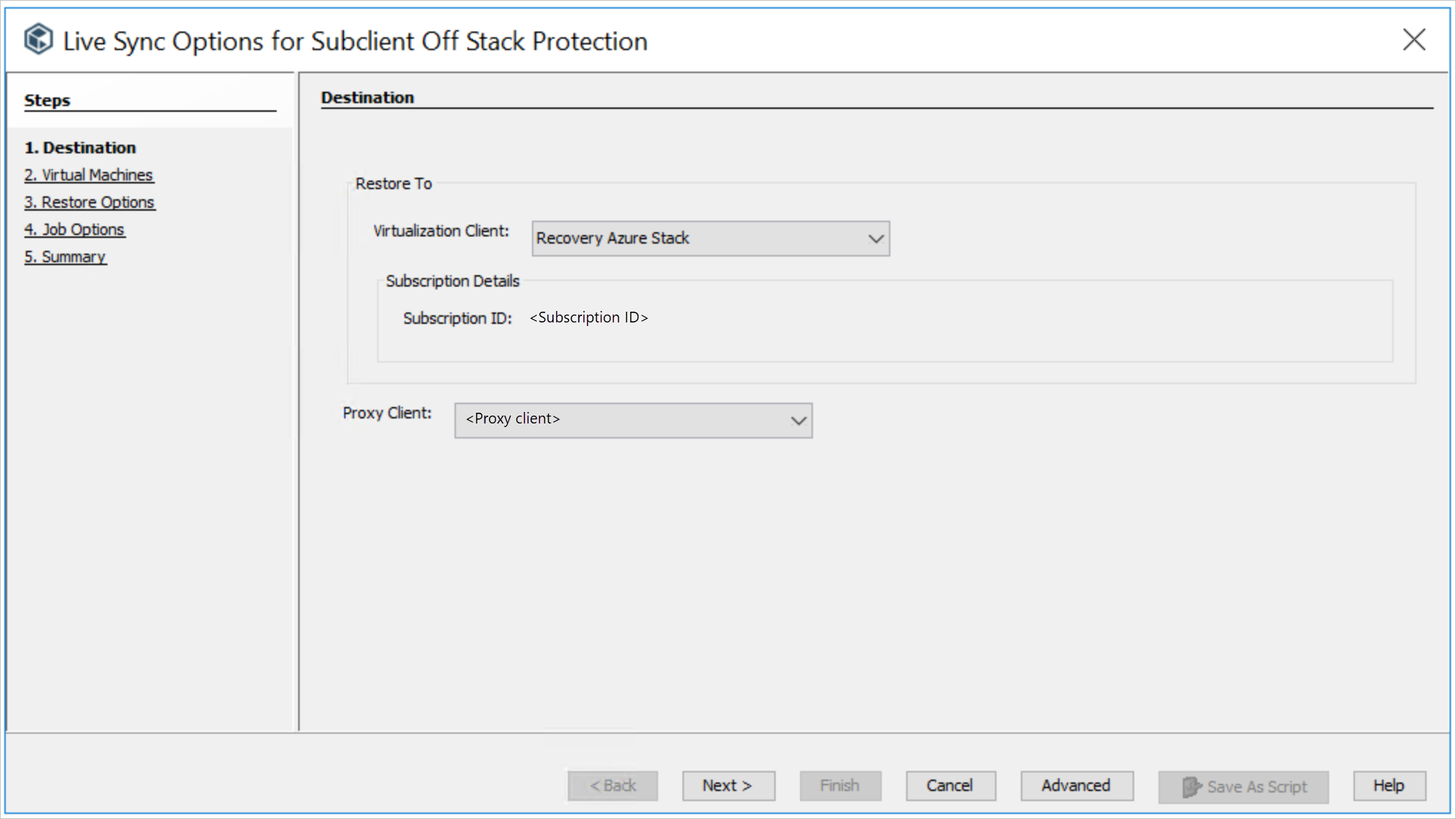

    L'étape Destination de l'Assistant Options Live Sync pour la protection hors pile des sous-clients comporte des zones de liste permettant de spécifier le client de virtualisation et le client proxy.

  4. Poursuivez la configuration et ajoutez le compte de stockage cible dans lequel les disques de réplica seront hébergés, le ou les groupes de ressources où les machines virtuelles de réplication seront placées et le nom que vous souhaitez associer aux machines virtuelles de réplication.

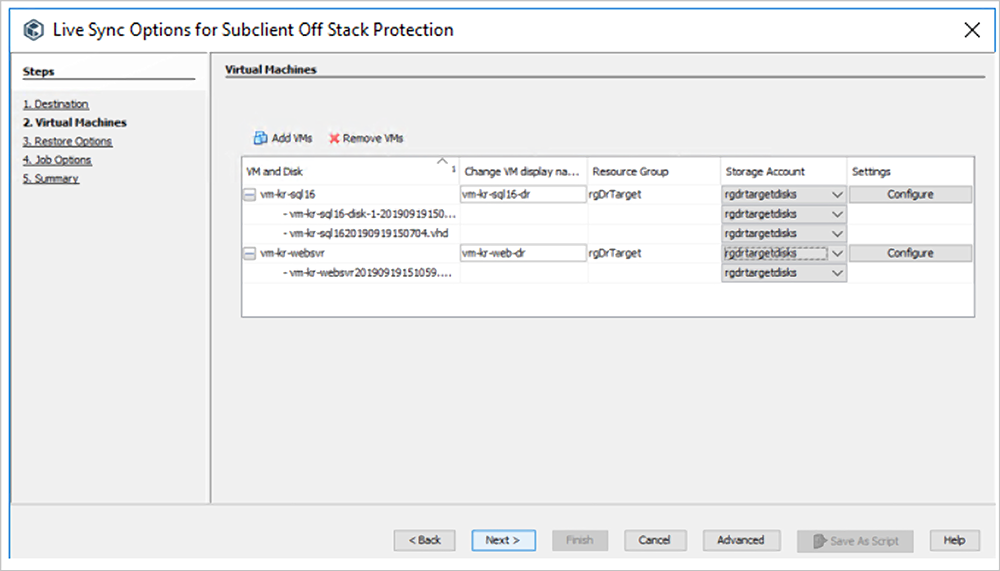

    L'étape Machines virtuelles de l'Assistant Options Live Sync pour la protection hors pile des sous-clients vous permet d'ajouter et de supprimer des machines virtuelles.

  5. Vous pouvez aussi changer la taille VM et configurer les paramètres réseau en sélectionnant Configurer à côté de chaque machine virtuelle.

  6. Définir la fréquence de réplication sur l’infrastructure Azure Stack Hub cible

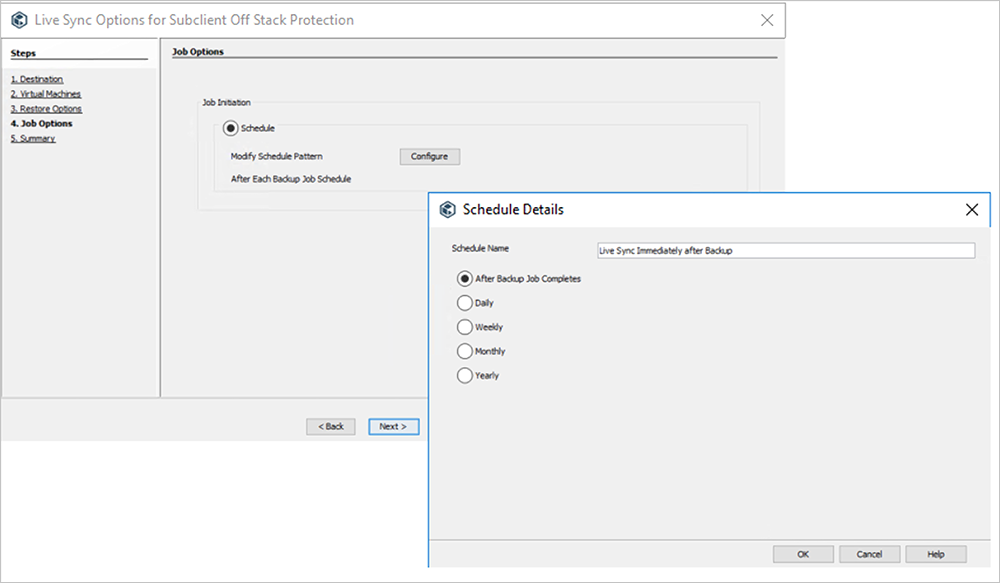

    L'étape Options de travail de l'Assistant Options Live Sync pour la protection hors pile des sous-clients permet de spécifier un calendrier de sauvegarde.

  7. Passez en revue vos paramètres pour enregistrer la configuration. L’environnement de récupération sera ensuite créé et la réplication commencera à l’intervalle choisi.

Configurer le comportement de basculement à l’aide de Live Sync

CommVault Live Sync vous permet de basculer des machines d’une infrastructure Azure Stack Hub vers une autre, et d’effectuer une restauration automatique pour reprendre les opérations sur l’infrastructure Azure Stack Hub d’origine. Le workflow est automatisé et journalisé.

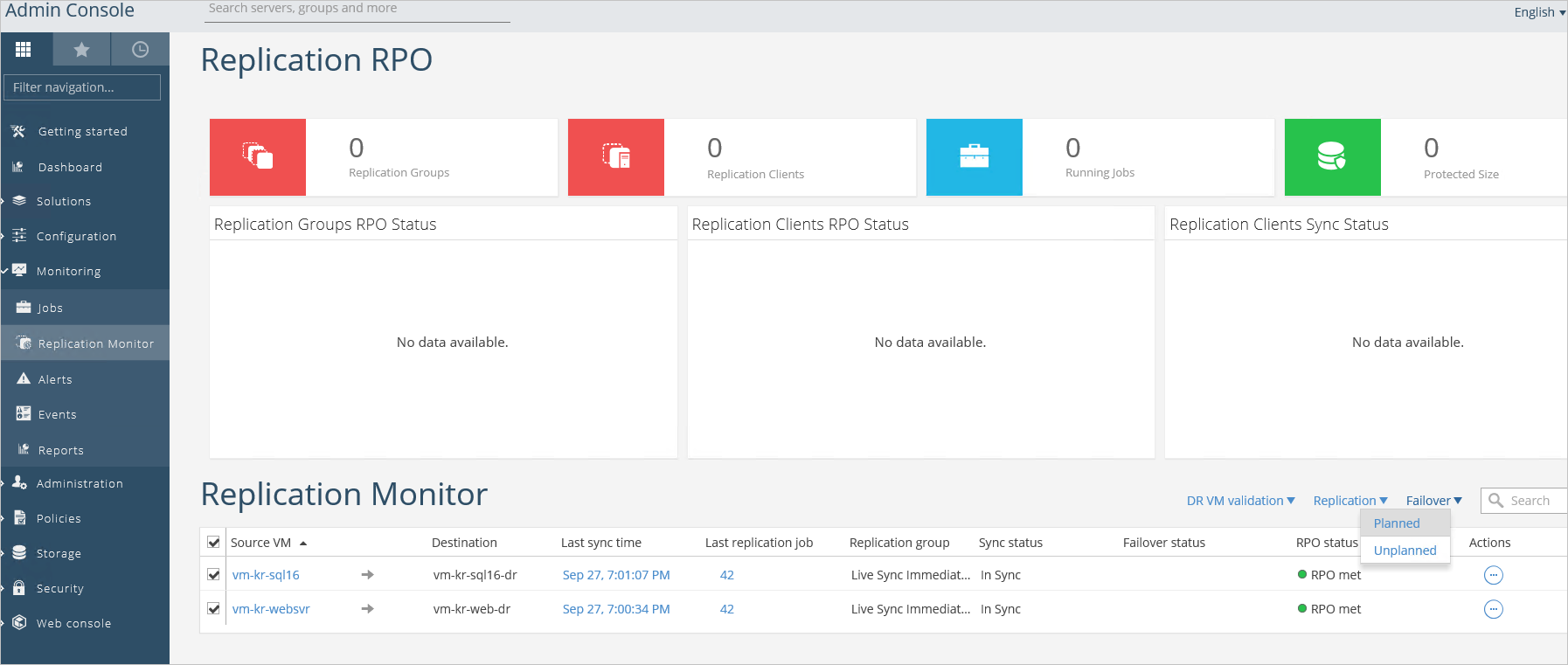

La page Analyse de réplication de la console d'administration ne présente aucune donnée disponible pour divers sous-volets du volet RPO de réplication. Le volet Analyse de réplication présente deux machines virtuelles répertoriées. Pour chacune d'entre elles, il y a une ligne d'informations de réplication.

Sélectionnez les machines virtuelles que vous souhaitez basculer vers votre infrastructure Azure Stack Hub de récupération et choisissez un basculement planifié ou non planifié. Un basculement planifié est approprié lorsqu’il est temps d’arrêter l’environnement de production de manière appropriée avant de reprendre les opérations dans le site de récupération. Le basculement planifié arrête les machines virtuelles de production, réplique les modifications finales sur le site de récupération, puis met les machines virtuelles de récupération en ligne avec les données les plus récentes et applique la taille de machine virtuelle et la configuration réseau spécifiées lors de la configuration de Live Sync. Un basculement non planifié tente d’arrêter les machines virtuelles de production, mais se poursuit si l’environnement de production n’est pas disponible et met simplement les machines virtuelles de récupération en ligne avec le dernier jeu de données de réplication reçu appliqué à la machine virtuelle, ainsi que la taille et le réseau choisis précédemment. Les images ci-dessous illustrent un basculement non planifié dans lequel les machines virtuelles de récupération ont été mises en ligne par CommVault Live Sync.

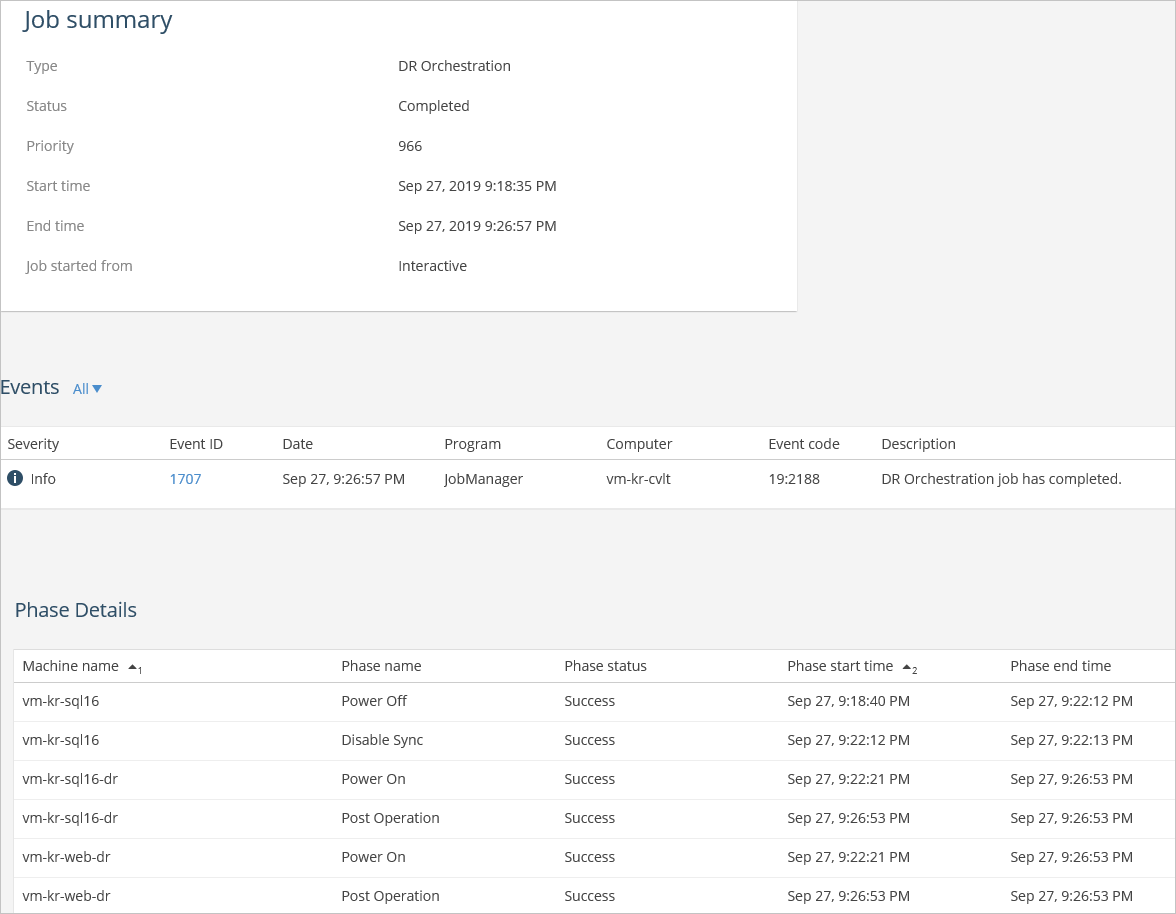

Le « Résumé du travail  » contient des informations sur l'événement de récupération d'urgence, notamment le type, la priorité, l'heure de début et l'heure de fin de celui-ci.

La liste Evénements ne comporte qu'un seul événement, décrit comme suit : « Le travail d'orchestration de la récupération d'urgence est terminé ». Il y a d’autres informations pour cet événement.

Une liste intitulée Détails de la phase montre six événements pour quatre machines. Pour chacun, il y a un nom de phase, un état, une heure de début et une heure de fin. Les noms de phase sont Éteindre, Allumer, Désactiver la synchronisation et Publier l’opération.
