Créer une image de machine virtuelle Azure Stack HCI à l’aide d’une image dans Stockage Azure compte

S’applique à : Azure Stack HCI, version 23H2

Cet article explique comment créer des images de machine virtuelle pour votre instance Azure Stack HCI à l’aide d’images sources à partir de Stockage Azure compte. Vous pouvez créer des images de machine virtuelle à l’aide de la Portail Azure ou d’Azure CLI, puis utiliser ces images de machine virtuelle pour créer des machines virtuelles Arc sur votre instance Azure Stack HCI.

Prérequis

Avant de commencer, vérifiez que les conditions préalables suivantes sont remplies.

Azure CLI

• Veillez à passer en revue et à remplir les conditions préalables.

• Pour les images personnalisées dans Stockage Azure compte, vous disposez des prérequis supplémentaires suivants :

  • Vous devez avoir un disque dur virtuel chargé dans votre compte Stockage Azure. Découvrez comment charger une image de disque dur virtuel dans votre compte Stockage Azure.
  • Si vous utilisez un VHDX :
    • L’image VHDX doit être de type Gen2 et le démarrage sécurisé est activé.
    • L’image VHDX doit être préparée à l’aide sysprep /generalize /shutdown /oobede . Pour plus d’informations, consultez les options de ligne de commande Sysprep.

• Si vous utilisez un client pour vous connecter à votre cluster Azure Stack HCI, consultez Se connecter à Azure Stack HCI via le client Azure CLI.

• Assurez-vous que vous disposez du rôle Contributeur aux données Blob de stockage sur le compte de stockage que vous utilisez pour l’image. Pour plus d’informations, consultez Attribuer un rôle Azure pour l’accès aux données d’objet blob.

• Vérifiez que vous chargez votre disque dur virtuel ou VHDX en tant qu’image d’objet blob de pages dans le compte de stockage. Seules les images d’objets blob de pages sont prises en charge pour créer des images de machine virtuelle via le compte de stockage.

Azure portal

• Veillez à passer en revue et à remplir les conditions préalables.

• Pour les images personnalisées dans Stockage Azure compte, vous disposez des prérequis supplémentaires suivants :

  • Vous devez avoir un disque dur virtuel chargé dans votre compte Stockage Azure. Découvrez comment charger une image de disque dur virtuel dans votre compte Stockage Azure.
  • Si vous utilisez un VHDX :
    • L’image VHDX doit être de type Gen2 et le démarrage sécurisé est activé.
    • L’image VHDX doit être préparée à l’aide sysprep /generalize /shutdown /oobede . Pour plus d’informations, consultez les options de ligne de commande Sysprep.

Ajouter une image de machine virtuelle à partir d’un compte Stockage Azure

Vous créez une image de machine virtuelle à partir d’une image dans Stockage Azure compte, puis utilisez cette image pour déployer des machines virtuelles sur votre cluster Azure Stack HCI.

Azure CLI

Suivez ces étapes pour créer une image de machine virtuelle à l’aide d’Azure CLI.

Se connecter et définir un abonnement

1. Connectez-vous à un serveur sur votre système Azure Stack HCI.

2. Se connecter. Tapez :

   az login --use-device-code


3. Définissez votre abonnement.

   az account set --subscription <Subscription ID>


Définir les paramètres requis

1. Définissez votre abonnement, groupe de ressources, emplacement, chemin d’accès à l’image dans le partage local et type de système d’exploitation pour l’image. Remplacez les paramètres par < > les valeurs appropriées.

$subscription = "<Subscription ID>"
$resource_group = "<Resource group>"
$location = "<Location for your Azure Stack HCI cluster>"
$osType = "<OS of source image>"
$imageName = "<VM image name>"
$imageSourcePath = "<path to the source image in the Storage account>"

Les paramètres sont décrits dans le tableau suivant :

Paramètre	Description
subscription	Groupe de ressources pour le cluster Azure Stack HCI que vous associez à cette image.
resource_group	Groupe de ressources pour le cluster Azure Stack HCI que vous associez à cette image.
location	Emplacement de votre cluster Azure Stack HCI. Par exemple, cela pourrait être eastus.
imageName	Nom de l’image de machine virtuelle créée à partir de l’image dans votre partage local. Remarque : Azure rejette tous les noms qui contiennent le mot clé Windows.
imageSourcePath	Chemin d’accès à l’URL SAS d’objet blob de l’image dans le compte de stockage. Pour plus d’informations, consultez les instructions sur la façon d’obtenir une URL SAS d’objet blob de l’image dans le compte de stockage. Remarque : assurez-vous que tous les ampersands du chemin d’accès sont placés en échappement avec des guillemets doubles et que la chaîne de chemin d’accès entière est encapsulée dans des guillemets simples.
os-type	Système d’exploitation associé à l’image source. Il peut s’agir de Windows ou Linux.

Voici un exemple de sortie :

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $location = "eastus"
PS C:\Users\azcli> $osType = "Windows"
PS C:\Users\azcli> $imageName = "myhci-storacctimage"
PS C:\Users\azcli> $imageSourcePath = 'https://vmimagevhdsa1.blob.core.windows.net/vhdcontainer/Windows_InsiderPreview_ServerStandard_en-us_VHDX_25131.vhdx?sp=r"&"st=2022-08-05T18:41:41Z"&"se=2022-08-06T02:41:41Z"&"spr=https"&"sv=2021-06-08"&"sr=b"&"sig=X7A98cQm%2FmNRaHmTbs9b4OWVv%2F9Q%2FJkWDBHVPyAc8jo%3D'

Créer une image de machine virtuelle à partir d’une image dans Stockage Azure compte

1. Sélectionnez un emplacement personnalisé pour déployer votre image de machine virtuelle. L’emplacement personnalisé doit correspondre à l’emplacement personnalisé de votre cluster Azure Stack HCI. Obtenez l’ID d’emplacement personnalisé de votre cluster Azure Stack HCI. Exécutez la commande suivante :

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for HCI cluster>" --query id -o tsv)


2. Créez l’image de machine virtuelle à partir d’une image de la Place de marché spécifiée. Veillez à spécifier l’offre, l’éditeur, la référence SKU et la version de l’image de la Place de marché.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid


   Un travail de déploiement démarre pour l’image de machine virtuelle.

   Dans cet exemple, le chemin de stockage a été spécifié à l’aide de l’indicateur --storage-path-id et s’est assuré que les données de charge de travail (y compris la machine virtuelle, l’image de machine virtuelle, le disque de données non du système d’exploitation) sont placées dans le chemin de stockage spécifié.

   Si l’indicateur n’est pas spécifié, les données de charge de travail sont automatiquement placées dans un chemin de stockage à haute disponibilité.

Le déploiement d’images prend quelques minutes. Le temps nécessaire pour télécharger l’image dépend de la taille de l’image dans Stockage Azure compte et de la bande passante réseau disponible pour le téléchargement.

Voici un exemple de sortie :

PS > $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_Group --custom-location $customLocationID --location $location --name $imageName --os-type $osType --image-path $imageSourcePath --storage-path-id $storagepathid
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.ExtendedLocation/customLocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-storacctimage",
  "location": "eastus",
  "name": "windos",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {
        "downloadSizeInMB": 7876
      },
        "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "cdc9c9a8-03a1-4fb6-8738-7a8550c87fd1*31CE1EA001C4B3E38EE29B78ED1FD47CCCECF78B4CEA9E9A85C0BAEA5F6D80CA",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": null
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-03T20:17:10.971662+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-03T21:08:01.190475+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}
PS C:\Users\azcli>

Azure portal

Suivez ces étapes pour créer une image de machine virtuelle à l’aide du Portail Azure. Dans la Portail Azure de votre ressource de cluster Azure Stack HCI, procédez comme suit :

1. Accédez aux images de machine virtuelle Ressources>.

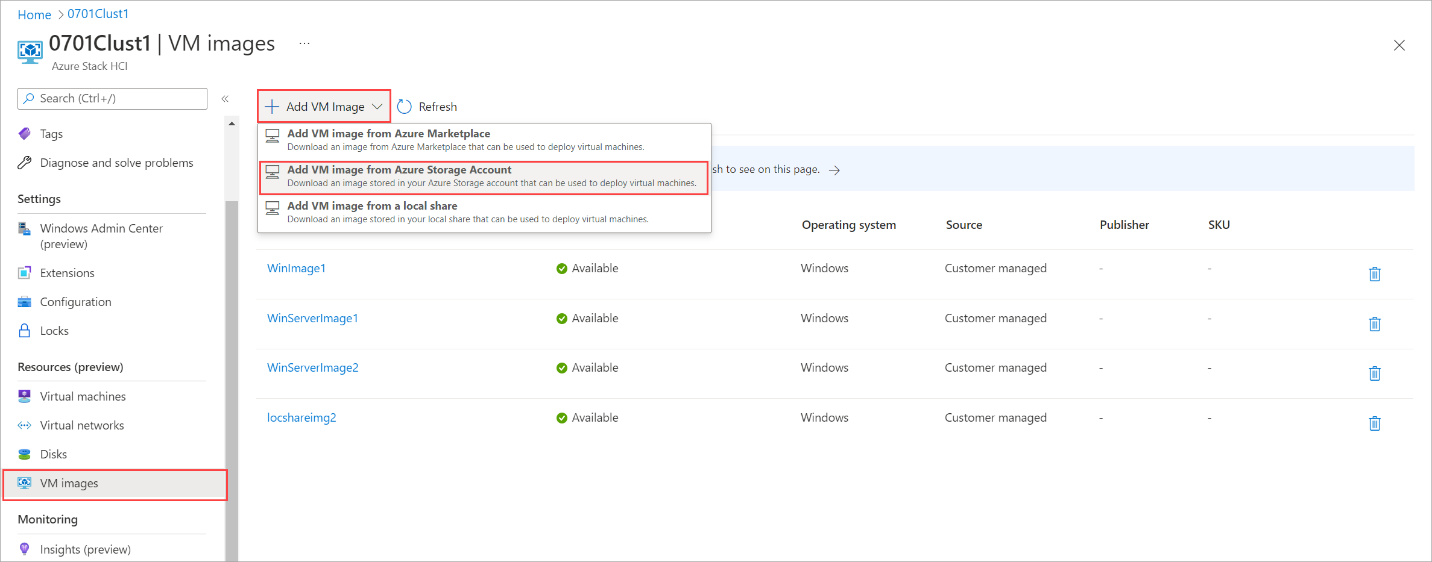

2. Sélectionnez + Ajouter une image de machine virtuelle et, dans la liste déroulante, sélectionnez Ajouter une image de machine virtuelle dans Stockage Azure Compte.



3. Dans la page Créer une image , sous l’onglet Informations de base , entrez les informations suivantes :

   1. Abonnement Sélectionnez un abonnement à associer à votre image de machine virtuelle.

   2. Groupe de ressources Créer ou sélectionner un groupe de ressources existant que vous associez à l’image de machine virtuelle.

   3. Enregistrez l’image en tant que nom pour votre image de machine virtuelle.

   4. Emplacement personnalisé Sélectionnez un emplacement personnalisé pour déployer votre image de machine virtuelle. L’emplacement personnalisé doit correspondre à l’emplacement personnalisé de votre cluster Azure Stack HCI.

   5. Image à télécharger Sélectionner une image de machine virtuelle dans la liste des images dans Place de marché Azure. La liste déroulante affiche toutes les images Place de marché Azure compatibles avec votre cluster Azure Stack HCI.

   6. Type de système d’exploitation Sélectionner le système d’exploitation de l’image en tant que Windows ou Linux. Il s’agit du système d’exploitation associé à l’image dans votre compte de stockage.

   7. Génération de machine virtuelle. Sélectionnez la génération de l’image.

   8. Source. La source de l’image doit être des objets blob de stockage et est automatiquement renseignée.

   9. Objet blob de stockage. Spécifiez le chemin d’accès du compte Stockage Azure pour l’image source sur votre cluster HCI.

   10. Chemin d’accès au stockage. Sélectionnez le chemin de stockage de votre image de machine virtuelle. Sélectionnez Choisir automatiquement d’avoir un chemin d’accès de stockage avec une haute disponibilité automatiquement sélectionnée. Sélectionnez Choisir manuellement pour spécifier un chemin de stockage pour stocker des images de machine virtuelle et des fichiers de configuration sur le cluster Azure Stack HCI. Dans ce cas, vérifiez que le chemin de stockage spécifié dispose d’un espace de stockage suffisant.

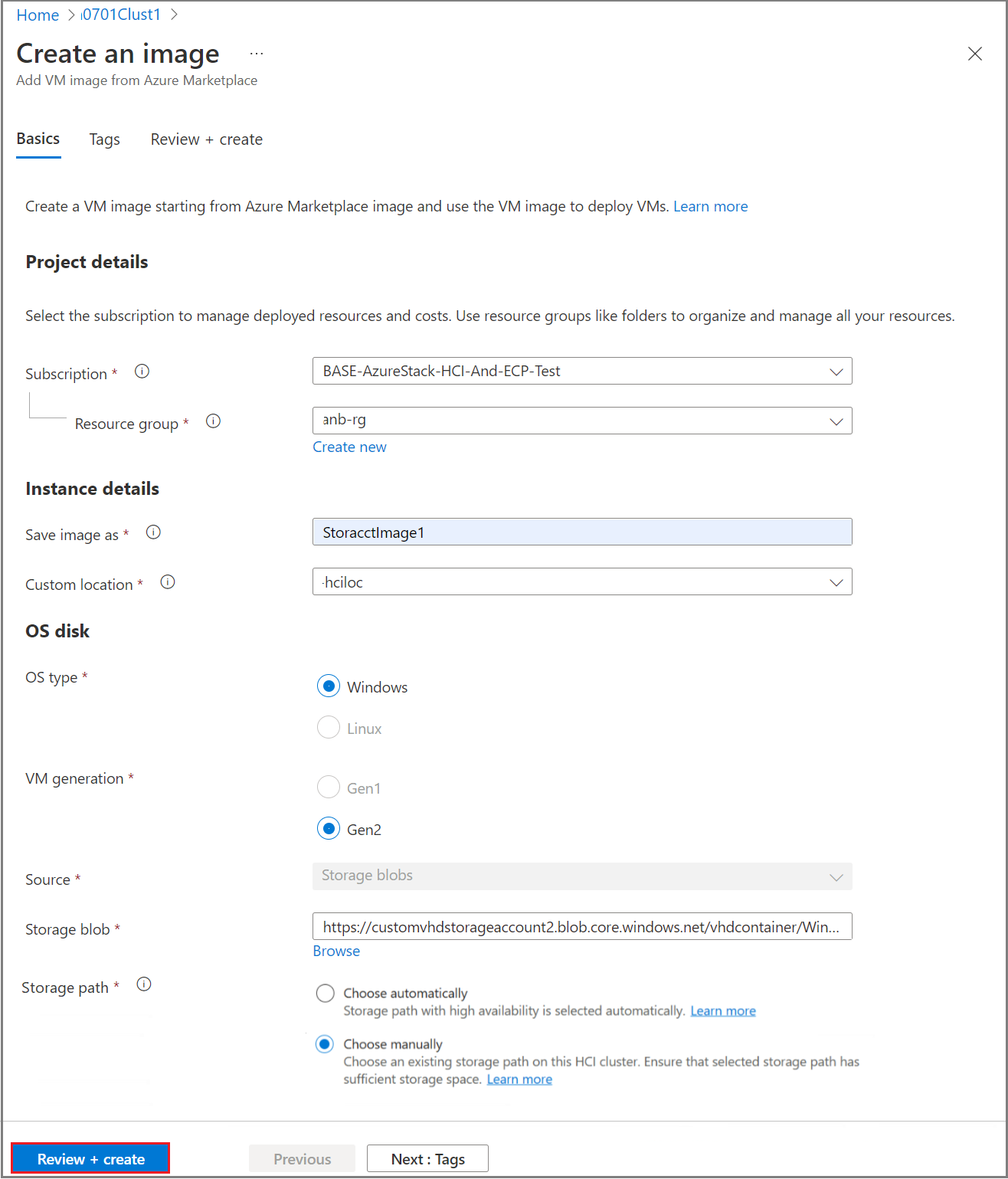

4. Sélectionnez Vérifier + Créer pour créer votre image de machine virtuelle.

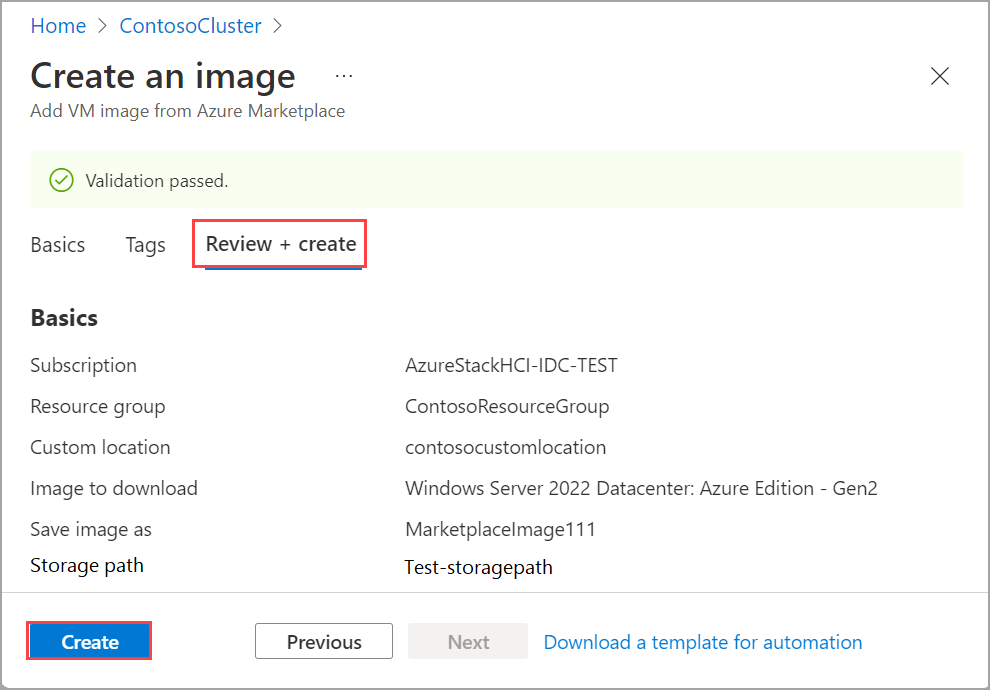

5. Les paramètres d’entrée sont validés. Si les validations réussissent, vous pouvez consulter les détails de l’image de machine virtuelle et sélectionner Créer.

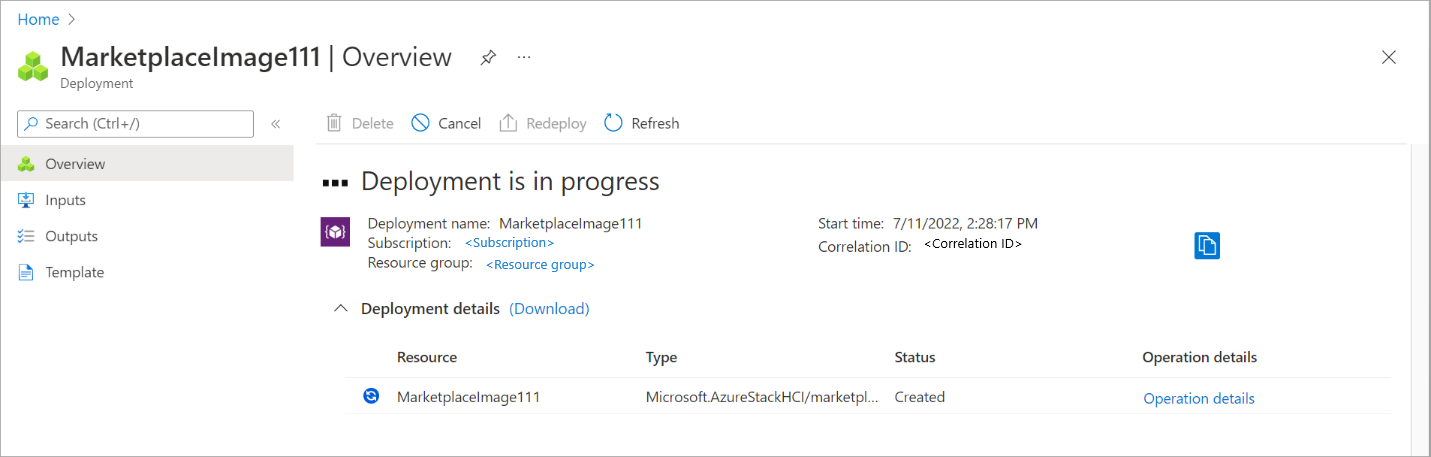

6. Un travail de déploiement de modèle Azure Resource Manager démarre pour l’image de machine virtuelle. Le déploiement d’images prend quelques minutes. Le temps nécessaire pour télécharger l’image dépend de la taille de l’image de la Place de marché et de la bande passante réseau disponible pour le téléchargement.

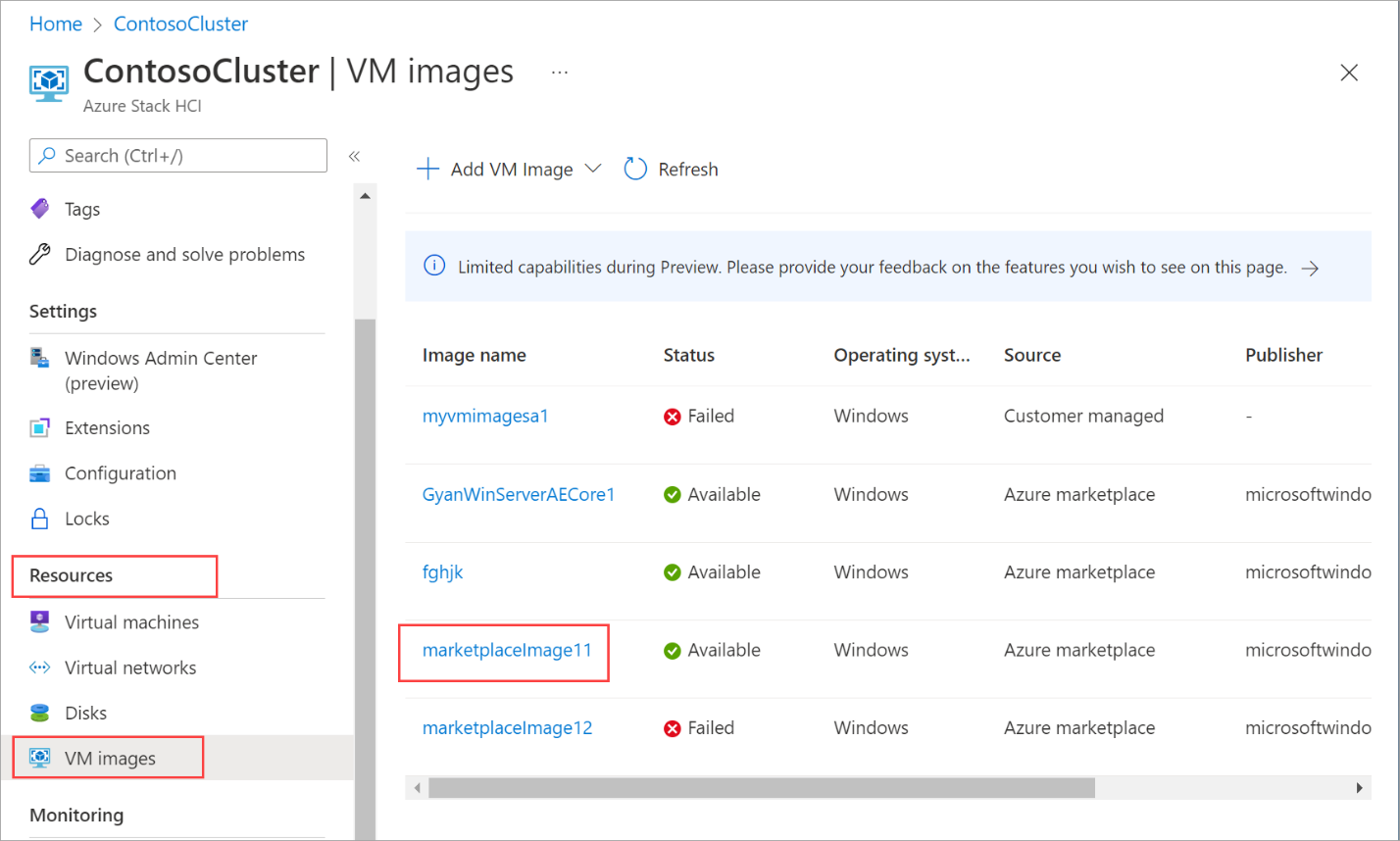

   Vous pouvez suivre le déploiement d’images sur la grille d’images de machine virtuelle. Vous pouvez voir la liste des images de machine virtuelle qui sont déjà téléchargées et celles qui sont téléchargées sur le cluster.

   Pour afficher plus de détails sur n’importe quelle image, sélectionnez le nom de l’image de machine virtuelle dans la liste des images de machine virtuelle.

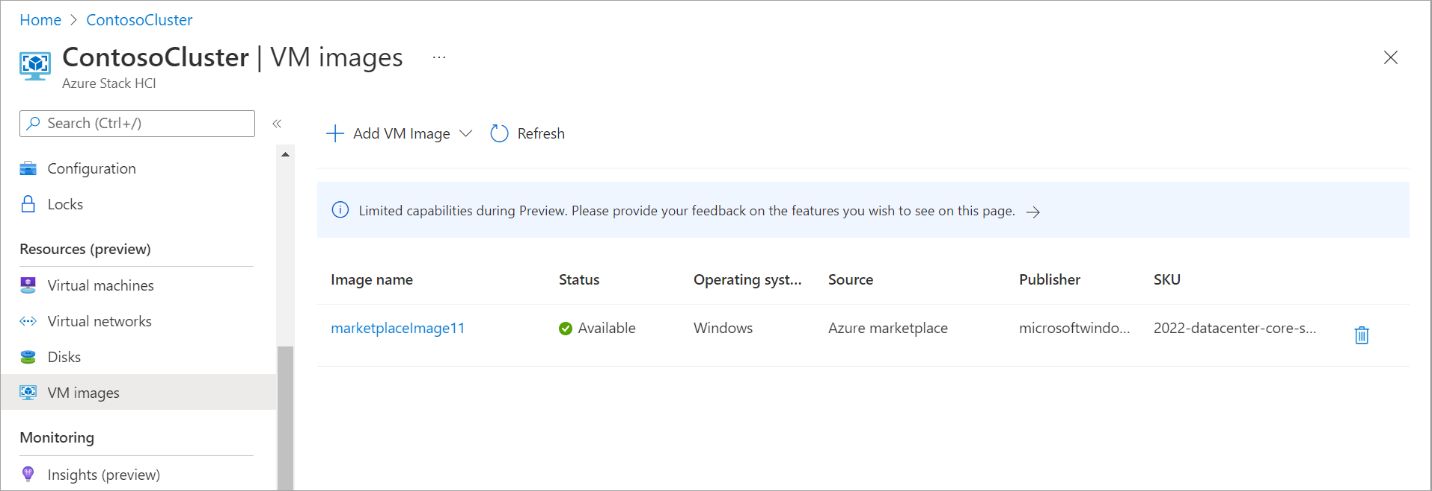

7. Lorsque le téléchargement de l’image est terminé, l’image de machine virtuelle s’affiche dans la liste des images et l’état apparaît comme disponible.

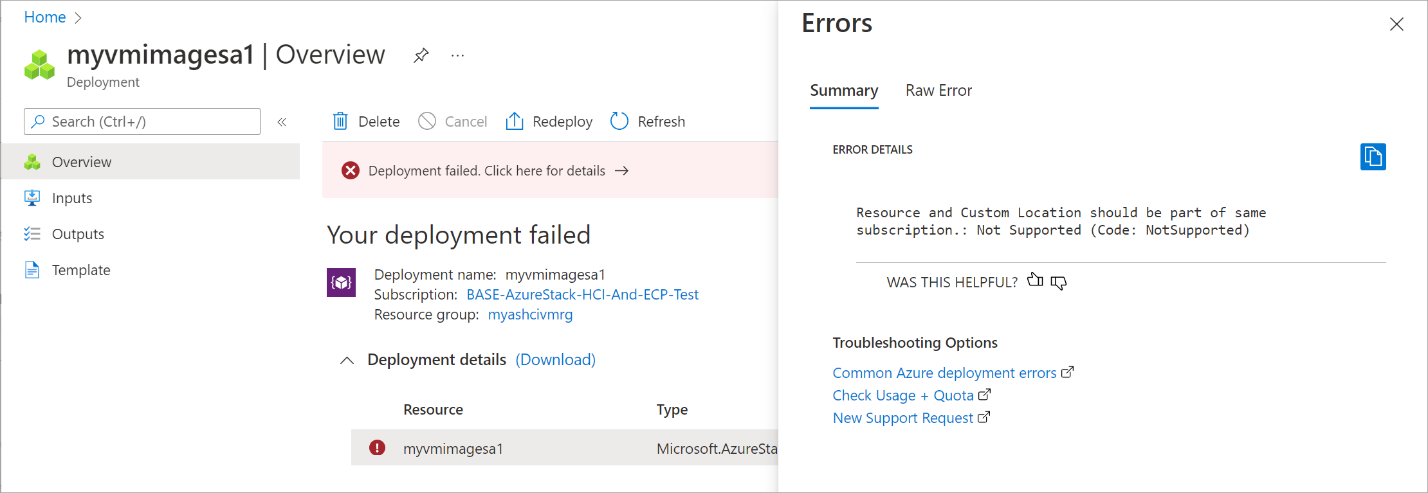

   Si le téléchargement de l’image de machine virtuelle échoue, les détails de l’erreur sont affichés dans le panneau du portail.



Répertorier les images de machine virtuelle

Vous devez afficher la liste des images de machine virtuelle pour choisir une image à gérer.

Azure CLI

Suivez ces étapes pour répertorier l’image de machine virtuelle à l’aide d’Azure CLI.

1. Exécutez PowerShell ISE en tant qu’administrateur.

2. Définissez certains paramètres.

   $subscription = "<Subscription ID associated with your cluster>"
   $resource_group = "<Resource group name for your cluster>"


3. Répertoriez toutes les images de machine virtuelle associées à votre cluster. Exécutez la commande suivante :

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   Selon la commande utilisée, un ensemble d’images correspondant associé au cluster Azure Stack HCI est répertorié.

   • Si vous spécifiez uniquement l’abonnement, la commande répertorie toutes les images de l’abonnement.
   • Si vous spécifiez l’abonnement et le groupe de ressources, la commande répertorie toutes les images du groupe de ressources.

   Ces images sont les suivantes :

   • Images de machine virtuelle à partir d’images de la Place de marché.
   • Images personnalisées qui résident dans votre compte Stockage Azure ou qui se trouvent dans un partage local sur votre cluster ou un client connecté au cluster.

Voici un exemple de sortie.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "myhci-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Pour plus d’informations sur cette commande CLI, consultez az stack-hci-vm image list.

Azure portal

Dans le Portail Azure de votre ressource de cluster Azure Stack HCI, vous pouvez suivre le déploiement d’images de machine virtuelle sur la grille d’images de machine virtuelle. Vous pouvez voir la liste des images de machine virtuelle qui sont déjà téléchargées et celles qui sont téléchargées sur le cluster.

Suivez ces étapes pour afficher la liste des images de machine virtuelle dans Portail Azure.

1. Dans le Portail Azure, accédez à votre ressource de cluster Azure Stack HCI.

2. Accédez aux images de machine virtuelle Ressources>.

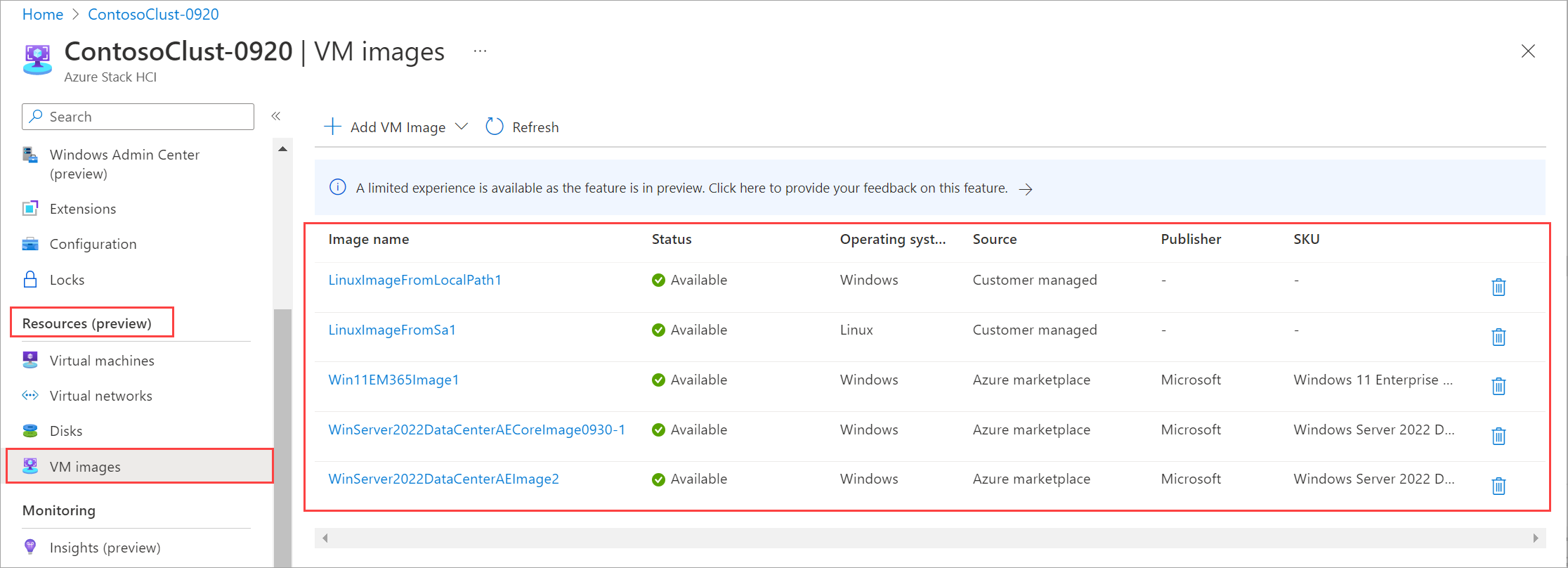

3. Dans le volet droit, vous pouvez afficher la liste des images de machine virtuelle.



Afficher les propriétés de l’image de machine virtuelle

Vous pouvez afficher les propriétés des images de machine virtuelle avant d’utiliser l’image pour créer une machine virtuelle. Procédez comme suit pour afficher les propriétés de l’image :

Azure CLI

Procédez comme suit pour utiliser Azure CLI pour afficher les propriétés d’une image :

1. Exécutez PowerShell ISE en tant qu’administrateur.

2. Définissez les paramètres suivants.

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Vous pouvez afficher les propriétés d’image de deux façons différentes : spécifier l’ID ou spécifier le nom et le groupe de ressources. Effectuez les étapes suivantes lors de la spécification de l’ID d’image de la Place de marché :

   1. Définissez le paramètre suivant.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage"


   2. Exécutez la commande suivante pour afficher les propriétés.

      az stack-hci-vm image show --ids $mktplaceImageID

      Voici un exemple de sortie pour cette commande :

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage",
        "location": "eastus",
        "name": "myhci-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "myhci-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "guspinto@microsoft.com",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "guspinto@microsoft.com",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


Azure portal

Dans le Portail Azure de votre ressource de cluster Azure Stack HCI, procédez comme suit :

1. Accédez aux images de machine virtuelle Ressources>. Dans le volet droit, une liste d’images de machine virtuelle s’affiche.

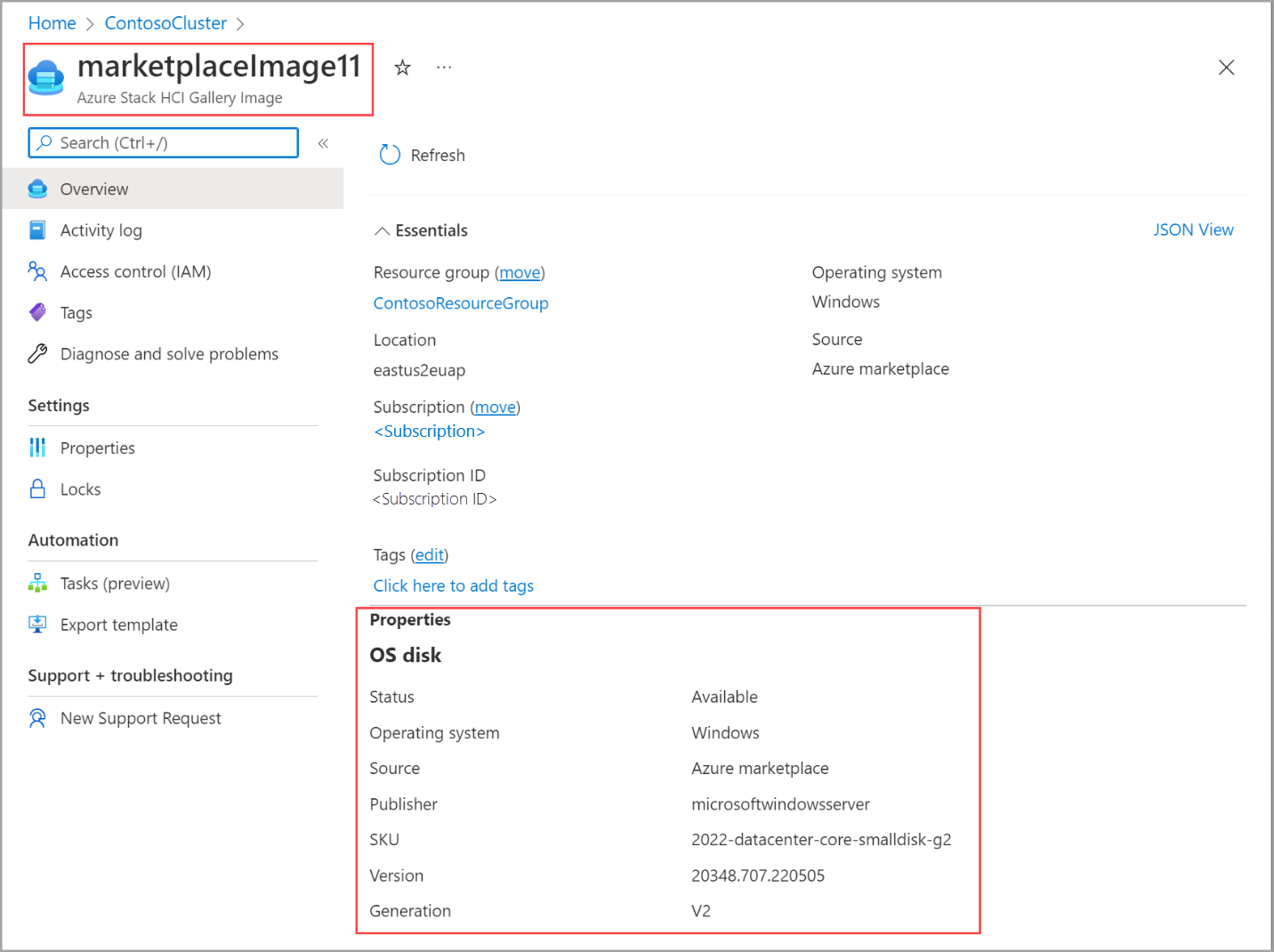

2. Sélectionnez le nom de l’image de machine virtuelle pour afficher les propriétés.



Supprimer l’image de machine virtuelle

Vous pouvez supprimer une image de machine virtuelle si le téléchargement échoue pour une raison quelconque ou si l’image n’est plus nécessaire. Procédez comme suit pour supprimer les images de machine virtuelle.

Azure CLI

1. Exécutez PowerShell ISE en tant qu’administrateur.

2. Définissez les paramètres suivants :

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Markeplace image name>"


3. Supprimez une image de machine virtuelle existante. Exécutez la commande suivante :

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Vous pouvez supprimer l’image de deux façons :

• Spécifiez le nom et le groupe de ressources.
• Spécifiez l’ID.

Une fois que vous avez supprimé une image, vous pouvez vérifier que l’image est supprimée. Voici un exemple de sortie lorsque l’image a été supprimée en spécifiant le nom et le groupe de ressources.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $mktplaceImage = "myhci-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'myhci-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

Azure portal

Dans le Portail Azure de votre ressource de cluster Azure Stack HCI, procédez comme suit :

1. Accédez aux images de machine virtuelle Ressources>.

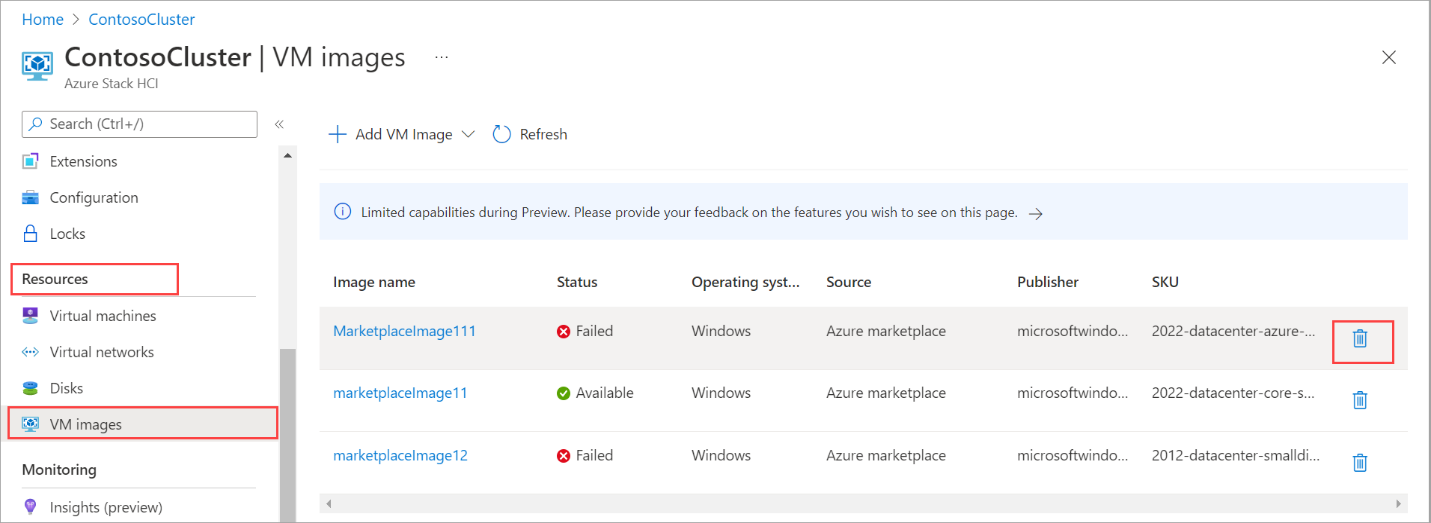

2. Dans la liste des images de machine virtuelle affichées dans le volet droit, sélectionnez l’icône corbeille en regard de l’image de machine virtuelle que vous souhaitez supprimer.

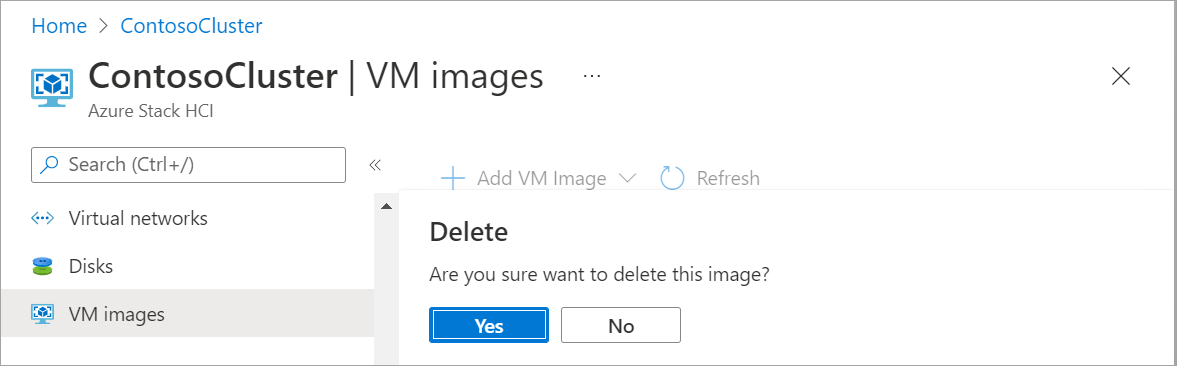

3. Lorsque vous êtes invité à confirmer la suppression, sélectionnez Oui.



Une fois l’image de machine virtuelle supprimée, la liste des images de machine virtuelle est actualisée pour refléter l’image supprimée.

Étapes suivantes

• Créer des réseaux logiques
