Power BI: Créer une carte personnalisée (fr-FR)

  • Article

Introduction

How can we create and use a custom map in Power BI?
Le choix des cartes dans Power BI est limité, ce qui ne permet pas de répondre à tous nos besoins techniques.
Voici le détail de comment vous pouvez créer et utiliser vos propres cartes, formes ou plans dans Power BI avec Synoptic Panel.

Définition

Synoptic Panel est un outil de visualisation qu’on peut intégrer dans Power BI et qui permet de connecter des zones dans une image personnalisée (appelée carte, pas nécessairement une carte géographique) avec des attributs dans le modèle de données.
Vous pouvez remplir et colorer ces zones dynamiquement et afficher plusieurs informations dessus.

Implémentation

Dans cette article, on va vous expliquer les démarches à suivre pour réaliser ce genre de carte, pour cela notre exemple sera basé sur la carte de France (Sachant qu’on peut suivre les mêmes étapes pour d’autres cartes).

Comme expliqué dans le lien, sauvegardez le fichier dans un répertoire. Ensuite, lancez Power BI.

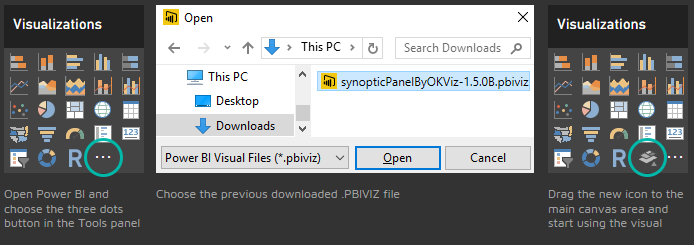

Dans la liste des visualisations à droite, cliquez sur les trois petits points pour importer le fichier que vous venez de télécharger :

1. Transformer l’image en fichier .SVG

Vous avez besoin d’une image de carte sous format (jpg/png ou svg), pour mon exemple j’ai choisi l’image suivante :

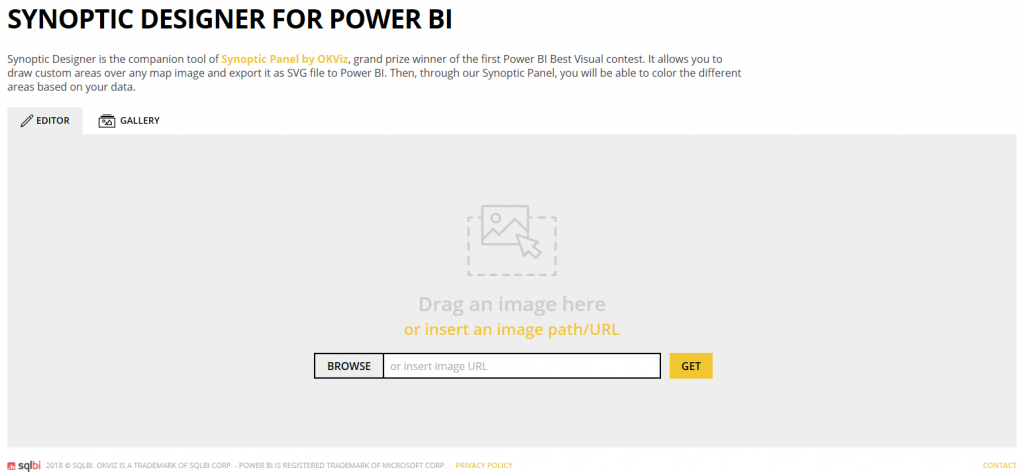

Vous devez importer la carte dans l’outil gratuit Synoptic Designer tool (https://synoptic.design). Afin de transformer l’image en fichier SVG.

Une fois que l’image apparait, vous pouvez cliquer sur chaque forme au sein du fichier pour définir de nouveaux points de zone avec un attribut ID, la forme prendra un numéro qui s’incrémentera à mesure que vous cliquez sur les formes.

Si la carte n’est pas trop complexe, vous pouvez utiliser l’outil Baguette magique très rapidement

en cliquant sur n’importe quel point d’une zone fermée que vous souhaitez colorer et obtenir ainsi la définition complète de la zone elle-même.

http://elhorousama-blog.com/wp-content/uploads/2018-04-24_19-18-56.gif

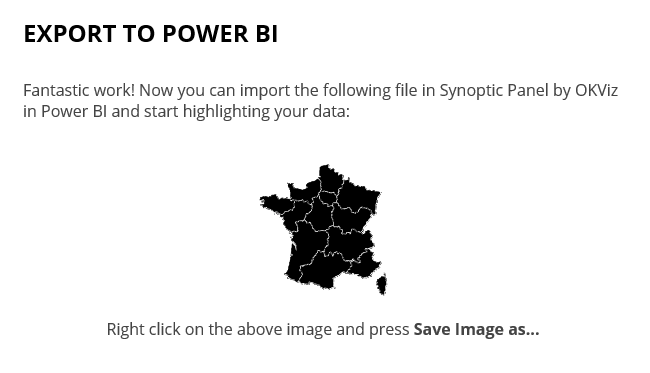

Cliquez sur « Export to Power BI » puis téléchargez le fichier .svg:

2. Importer votre carte dans Power BI

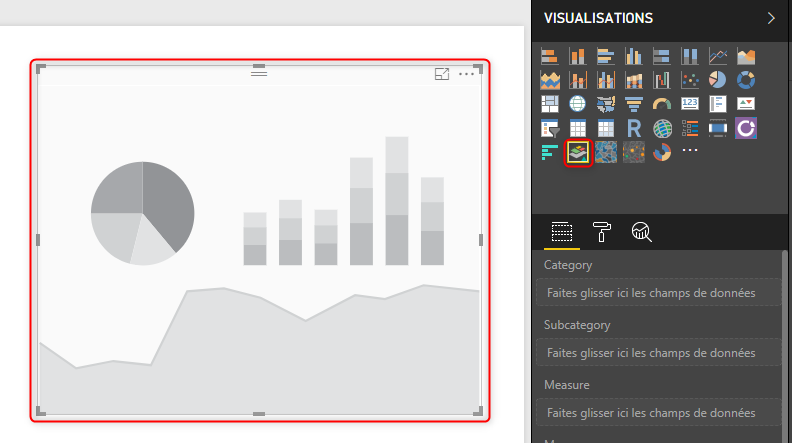

Maintenant que la carte est prête, dans Power BI vous insérez la visualisation « Synoptic Panel » dans votre tableau de bord.

Avant d’importer le fichier .svg, essayez de mapper une source de données avec le composant Synoptic.

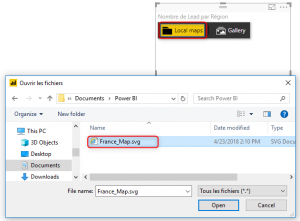

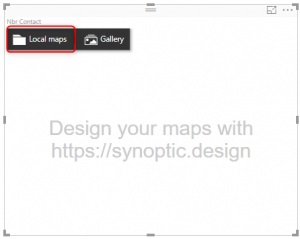

Une fois que c’est fait, vous devez sélectionner la carte .svg générée par Synoptic Designer à partir de votre ordinateur local, comme indiqué dans les images suivantes:

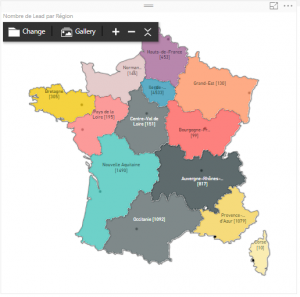

Vous pourrez changer les différents paramètres pour changer les couleurs des zones, les valeurs et les libellés à afficher…

Conclusion

Synoptic Panel répond à la selection de données comme n’importe quel autre composant Power BI. Vous pouvez glisser des mesures et commencer à voir comment la carte intéragit avec les filtres.
