Connecter Azure Front Door Premium à une instance Gestion des API Azure avec Private Link (préversion)

Article
10/01/2024

Cet article vous guide tout au long des étapes de configuration d’une instance Azure Front Door Premium pour qu’elle se connecte en privé à votre origine Gestion des API Azure en utilisant Azure Private Link.

Prérequis

Compte Azure avec un abonnement actif. Créez un compte gratuitement.
Azure PowerShell installé localement ou Azure Cloud Shell.

Remarque

Nous vous recommandons d’utiliser le module Azure Az PowerShell pour interagir avec Azure. Pour bien démarrer, consultez Installer Azure PowerShell. Pour savoir comment migrer vers le module Az PowerShell, consultez Migrer Azure PowerShell depuis AzureRM vers Az.

Azure Cloud Shell

Azure héberge Azure Cloud Shell, un environnement d’interpréteur de commandes interactif que vous pouvez utiliser dans votre navigateur. Vous pouvez utiliser Bash ou PowerShell avec Cloud Shell pour utiliser les services Azure. Vous pouvez utiliser les commandes préinstallées Cloud Shell pour exécuter le code de cet article sans avoir à installer quoi que ce soit dans votre environnement local.

Pour démarrer Azure Cloud Shell :

Option	Exemple/Lien
Sélectionnez Essayer dans le coin supérieur droite d’un bloc de codes ou de commandes. La sélection de Essayer ne copie pas automatiquement le code ni la commande dans Cloud Shell.
Accédez à https://shell.azure.com ou sélectionnez le bouton Lancer Cloud Shell pour ouvrir Cloud Shell dans votre navigateur.
Sélectionnez le bouton Cloud Shell dans la barre de menus en haut à droite du portail Azure.

Pour utiliser Azure Cloud Shell :

Démarrez Cloud Shell.
Sélectionnez le bouton Copier sur un bloc de codes (ou un bloc de commandes) pour copier le code ou la commande.
Collez le code ou la commande dans la session Cloud Shell en sélectionnant Ctrl+Maj+V sur Windows et Linux ou en sélectionnant Cmd+Maj+V sur macOS.
Sélectionnez Entrée pour exécuter le code ou la commande.

Disposer d’une instance Gestion des API Azure fonctionnelle. Pour plus d’informations sur la création d’une instance Gestion des API, consultez Créer une instance Gestion des API Azure à l’aide de PowerShell.
Disposer d’un profil Azure Front Door Premium et d’un point de terminaison fonctionnels. Pour plus d’informations sur la création d’un profil Azure Front Door, consultez Créer une instance Front Door – PowerShell.

Créer un groupe d’origines et ajouter l’instance Gestion des API en tant qu’origine

Utilisez la commande New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject pour créer un objet en mémoire pour stocker les paramètres de la sonde d’intégrité.

$healthProbeSetting = New-AzFrontDoorCdnOriginGroupHealthProbeSettingObject `
    -ProbeIntervalInSecond 60 `
    -ProbePath "/" `
    -ProbeRequestType GET `
    -ProbeProtocol Http

Utilisez la commande New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject pour créer un objet en mémoire pour stocker les paramètres d’équilibrage de charge.

$loadBalancingSetting = New-AzFrontDoorCdnOriginGroupLoadBalancingSettingObject `
    -AdditionalLatencyInMillisecond 50 `
    -SampleSize 4 `
    -SuccessfulSamplesRequired 3

Exécutez New-AzFrontDoorCdnOriginGroup pour créer un groupe d’origines contenant votre instance Gestion des API.

$origingroup = New-AzFrontDoorCdnOriginGroup `
    -OriginGroupName myOriginGroup `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HealthProbeSetting $healthProbeSetting `
    -LoadBalancingSetting $loadBalancingSetting

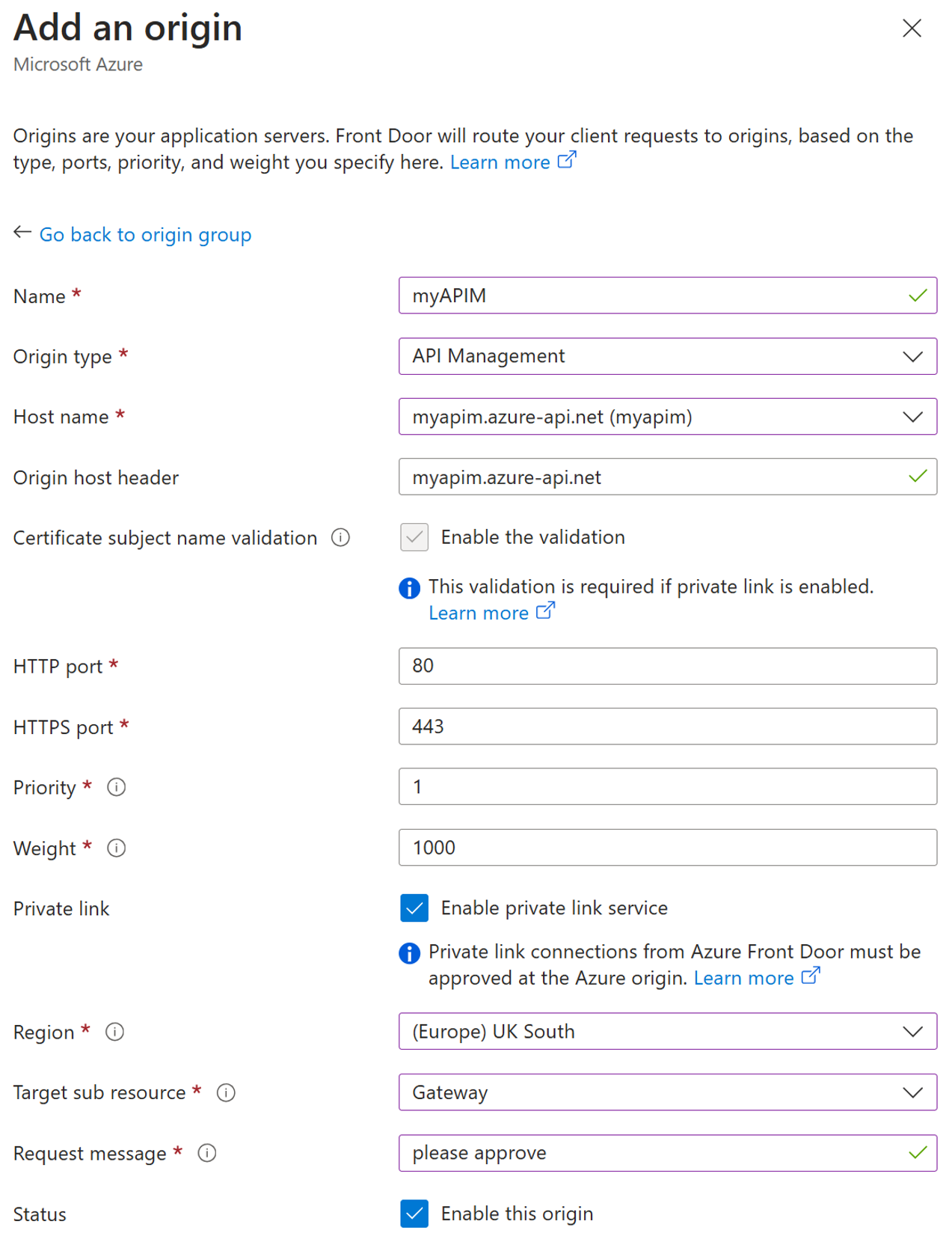

Utilisez la commande New-AzFrontDoorCdnOrigin pour ajouter votre instance Gestion des API au groupe d’origines.

New-AzFrontDoorCdnOrigin `
    -OriginGroupName myOriginGroup `
    -OriginName myAPIMOrigin `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -HostName myapim.azure-api.net `
    -HttpPort 80 `
    -HttpsPort 443 `
    -OriginHostHeader myapim.azure-api.net `
    -Priority 1 `
    -PrivateLinkId /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM `
    -SharedPrivateLinkResourceGroupId Gateway `
    -SharedPrivateLinkResourcePrivateLinkLocation CentralUS `
    -SharedPrivateLinkResourceRequestMessage 'Azure Front Door private connectivity request' `
    -Weight 1000 `

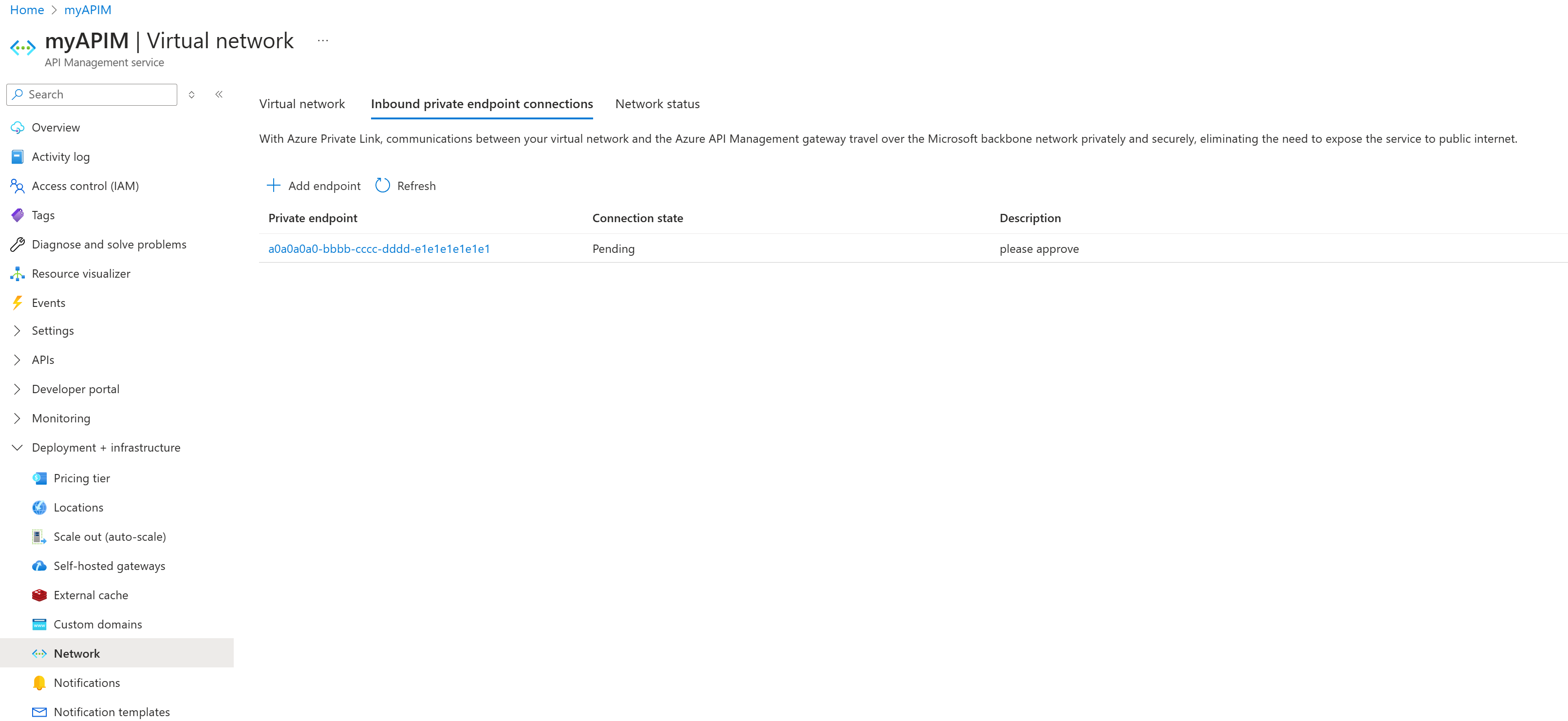

Approuver le point de terminaison privé

Exécutez la commande Get-AzPrivateEndpointConnection pour récupérer le nom de connexion de la connexion du point de terminaison privé qui doit être approuvée.

$PrivateEndpoint = Get-AzPrivateEndpointConnection -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service

Exécutez Approve-AzPrivateEndpointConnection pour approuver les détails de connexion du point de terminaison privé. Utilisez la valeur Name de la sortie de l’étape précédente pour approuver la connexion.
```
Get-AzPrivateEndpointConnection -Name $PrivateEndpoint.Name -ResourceGroupName myResourceGroup -ServiceName myAPIM -PrivateLinkResourceType Microsoft.ApiManagement/service
```

Terminer la configuration d’Azure Front Door

Utilisez la commande New-AzFrontDoorCdnRoute pour créer un itinéraire qui mappe votre point de terminaison au groupe d’origines. Cet itinéraire transfère les requêtes du point de terminaison au groupe d’origin.

# Create a route to map the endpoint to the origin group

$Route = New-AzFrontDoorCdnRoute `
    -EndpointName myFrontDoorEndpoint `
    -Name myRoute `
    -ProfileName myFrontDoorProfile `
    -ResourceGroupName myResourceGroup `
    -ForwardingProtocol MatchRequest `
    -HttpsRedirect Enabled `
    -LinkToDefaultDomain Enabled `
    -OriginGroupId $origingroup.Id `
    -SupportedProtocol Http,Https

Votre profil Azure Front Door est désormais entièrement fonctionnel après avoir terminé la dernière étape.

Prérequis

Utilisez l’environnement Bash dans Azure Cloud Shell. Pour plus d’informations, consultez Démarrage rapide pour Bash dans Azure Cloud Shell.
Si vous préférez exécuter les commandes de référence de l’interface de ligne de commande localement, installez l’interface Azure CLI. Si vous exécutez sur Windows ou macOS, envisagez d’exécuter Azure CLI dans un conteneur Docker. Pour plus d’informations, consultez Guide pratique pour exécuter Azure CLI dans un conteneur Docker.
- Si vous utilisez une installation locale, connectez-vous à Azure CLI à l’aide de la commande az login. Pour finir le processus d’authentification, suivez les étapes affichées dans votre terminal. Pour connaître les autres options de connexion, consultez Se connecter avec Azure CLI.
- Lorsque vous y êtes invité, installez l’extension Azure CLI lors de la première utilisation. Pour plus d’informations sur les extensions, consultez Utiliser des extensions avec Azure CLI.
- Exécutez az version pour rechercher la version et les bibliothèques dépendantes installées. Pour effectuer une mise à niveau vers la dernière version, exécutez az upgrade.

Compte Azure avec un abonnement actif. Créez un compte gratuitement.
Profil et point de terminaison Azure Front Door Premium fonctionnels. Consultez Créer une instance Front Door – CLI.
Une instance Gestion des API Azure fonctionnelle. Consultez Créer une instance Gestion des API Azure en utilisant Azure CLI.

Créer un groupe d’origines et ajouter l’instance Gestion des API en tant qu’origine

Exécutez la commande az afd origin-group create pour créer un groupe d’origines.

az afd origin-group create \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --profile-name myFrontDoorProfile \
    --probe-request-type GET \
    --probe-protocol Http \
    --probe-interval-in-seconds 60 \
    --probe-path / \
    --sample-size 4 \
    --successful-samples-required 3 \
    --additional-latency-in-milliseconds 50

Exécutez az afd origin create pour ajouter l’instance Gestion des API en tant qu’origine au groupe d’origines.

az afd origin create \
    --enabled-state Enabled \
    --resource-group myResourceGroup \
    --origin-group-name myOriginGroup \
    --origin-name myAPIMOrigin \
    --profile-name myFrontDoorProfile \
    --host-name myapim.azure-api.net \
    --origin-host-header myapim.azure-api.net \
    --http-port 80  \
    --https-port 443 \
    --priority 1 \
    --weight 500 \
    --enable-private-link true \
    --private-link-location centralus \
    --private-link-request-message 'Azure Front Door private connectivity request.' \
    --private-link-resource /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM \
    --private-link-sub-resource-type Gateway

Approuver la connexion Private Endpoint

Exécutez az network private-endpoint-connection list pour obtenir le nom (name) de la connexion du point de terminaison privé à approuver.
```
az network private-endpoint-connection list --name myAPIM --resource-group myResourceGroup --type Microsoft.ApiManagement/service
```

Exécutez az network private-endpoint-connection approve pour approuver la connexion du point de terminaison privé à l’aide du nom (name) de l’étape précédente.

az network private-endpoint-connection approve --id /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.ApiManagement/service/myAPIM/privateEndpointConnections/aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb

Terminer la configuration d’Azure Front Door

Exécutez la commande az afd route create pour créer un itinéraire qui mappe votre point de terminaison au groupe d’origine. Cet itinéraire transfère les requêtes du point de terminaison au groupe d’origin.

az afd route create \
    --resource-group myResourceGroup \
    --profile-name myFrontDoorProfile \
    --endpoint-name myFrontDoorEndpoint \
    --forwarding-protocol MatchRequest \
    --route-name myRoute \
    --https-redirect Enabled \
    --origin-group myOriginGroup \
    --supported-protocols Http Https \
    --link-to-default-domain Enabled

Votre profil Azure Front Door est désormais entièrement fonctionnel après avoir terminé la dernière étape.

Étapes suivantes

En savoir plus sur le service Private Link avec un compte de stockage.
