Tutorial: Configuración de la red para Azure Stack Edge Pro 2
En este tutorial se describe cómo configurar la red para el dispositivo Azure Stack Edge Pro 2 mediante la interfaz de usuario web local.
El proceso de conexión puede tardar unos 20 minutos en completarse.
En este tutorial se describe cómo configurar la red para el dispositivo GPU de Azure Stack Edge Pro 2 de dos nodos mediante la interfaz de usuario web local.
Este procedimiento tarda aproximadamente 45 minutos en completarse.
En este tutorial, obtendrá información sobre lo siguiente:
- Requisitos previos
- Configuración de la red
- Configuración de redes avanzada
- Configurar el proxy web
- Validar la configuración de red
- Requisitos previos
- Selección del tipo de configuración del dispositivo
- Configuración de la topología de red y de la red en ambos nodos
- Obtención del token de autenticación para el nodo preparado
- Configuración del testigo de clúster y adición de un nodo preparado
- Configuración de la IP virtual para Azure Consistent Services y NFS
- Configuración de redes avanzada
- Configurar el proxy web
- Validar la configuración de red
Requisitos previos
Antes de configurar y configurar el dispositivo Azure Stack Edge Pro 2, asegúrese de que:
- Instale el dispositivo físico como se detalla en Instalación de Azure Stack Edge Pro 2.
- Conéctese a la interfaz de usuario web local del dispositivo como se detalla en Conexión a Azure Stack Edge Pro 2.
Configuración del tipo de instalación
Vaya a la página Introducción.

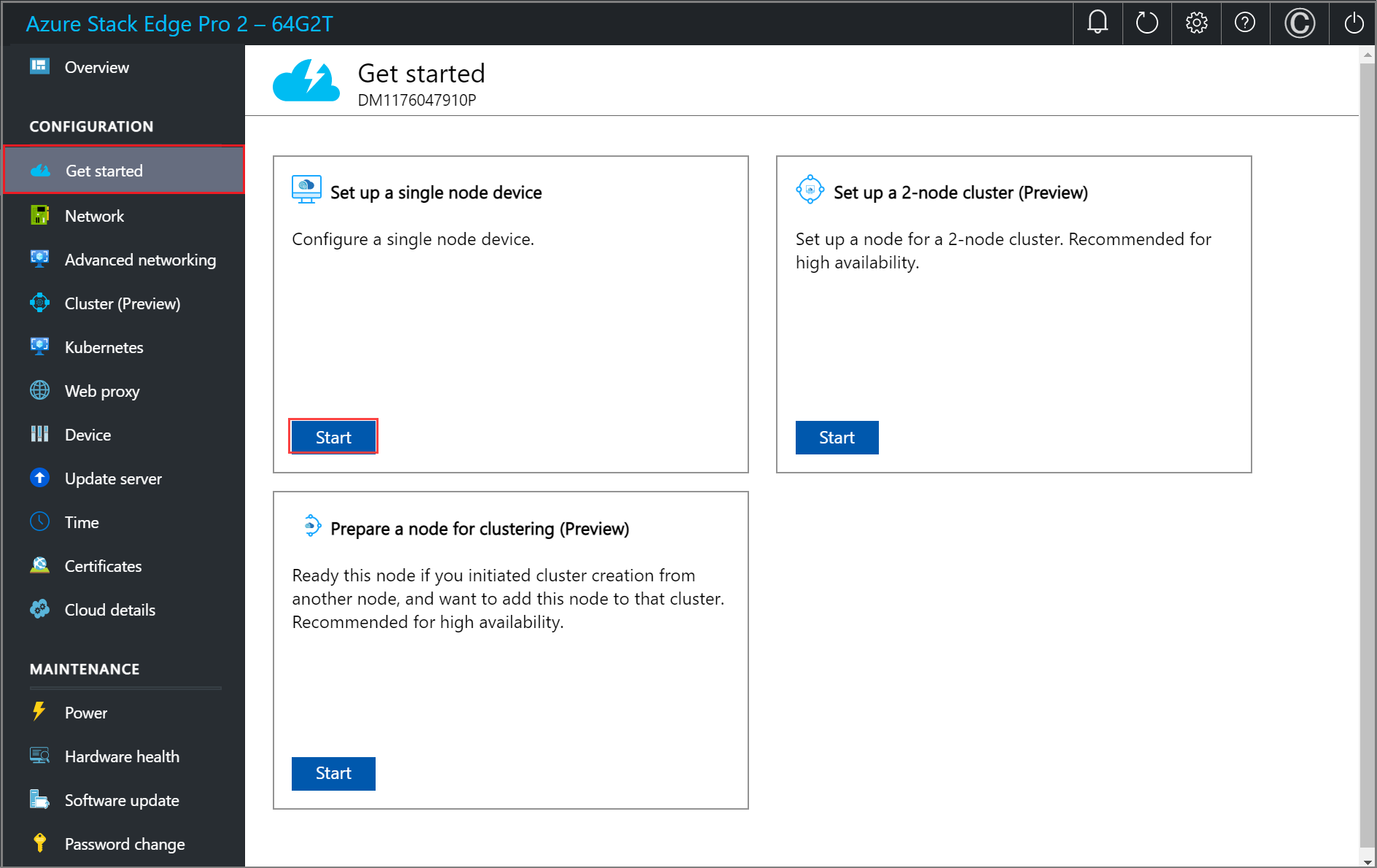

En el icono Set up a single node device (Configurar un dispositivo de nodo único), seleccione Iniciar.
Configuración de la red
En la página Introducción se muestran los distintos valores necesarios para configurar y activar el dispositivo físico en el servicio Azure Stack Edge.
Siga estos pasos para configurar la red en el dispositivo.
En la interfaz de usuario web local del dispositivo, vaya a la página Introducción.

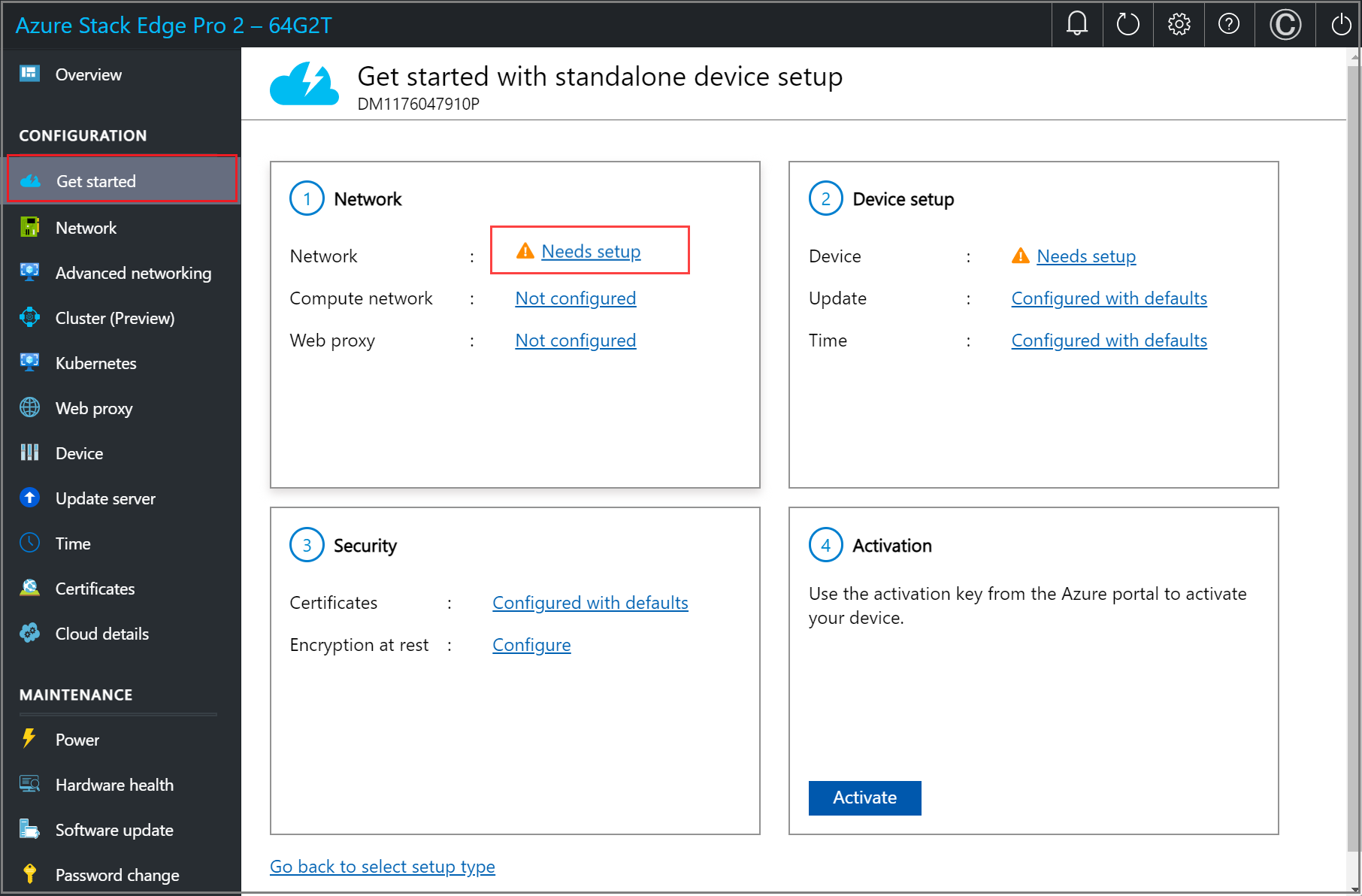

En el icono Red, seleccione Necesita configuración.
En el dispositivo físico hay cuatro interfaces de red. Los puertos 1 y 2 son interfaces de red de 1 Gbps que también pueden actuar como interfaces de red de 10 Gbps. Los puertos 3 y 4 son interfaces de red de 100 Gbps. El puerto 1 se usa para la configuración inicial del dispositivo. Para un nuevo dispositivo, la página Red es la siguiente:
Para cambiar la configuración de red, seleccione un puerto y, en el panel derecho que aparece, modifique la dirección IP, la subred, la puerta de enlace, el DNS principal y el DNS secundario.

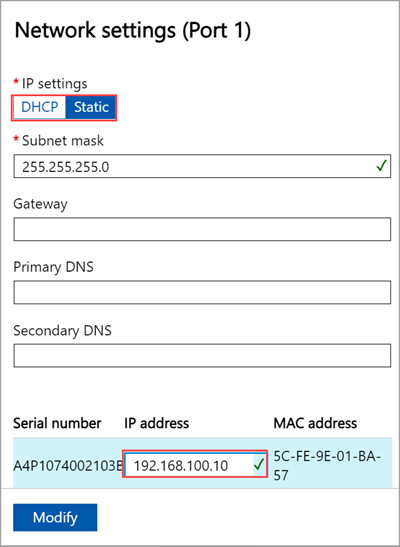

Si selecciona el puerto 1, puede ver que está preconfigurado como estático.
Si selecciona el puerto 2, el puerto 3 o el puerto 4, se configuran todos como DHCP de forma predeterminada.
Al configurar la red, tenga en cuenta lo siguiente:
- Los puertos 3 y 4 están reservados para las implementaciones de cargas de trabajo de Network Function Manager. Para obtener más información, vea Tutorial: Implementación de funciones de red en Azure Stack Edge.
- Si DHCP está habilitado en el entorno, las interfaces de red se configuran automáticamente. Se asignan automáticamente una dirección IP, la subred, la puerta de enlace y DNS.
- Si DHCP no está habilitado, puede asignar direcciones IP estáticas si es necesario.
- El número de serie de cualquier puerto corresponde al número de serie del nodo.

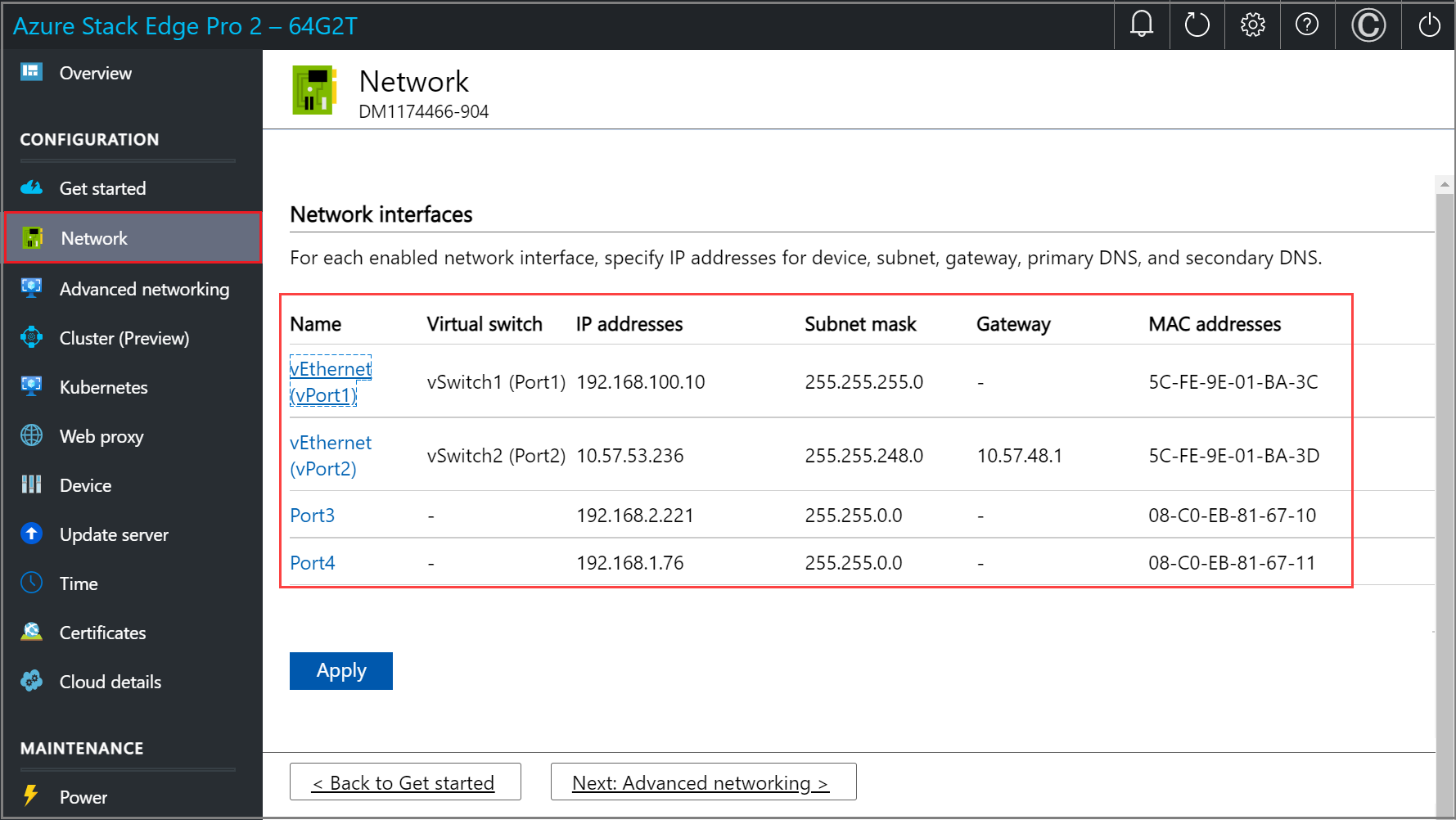

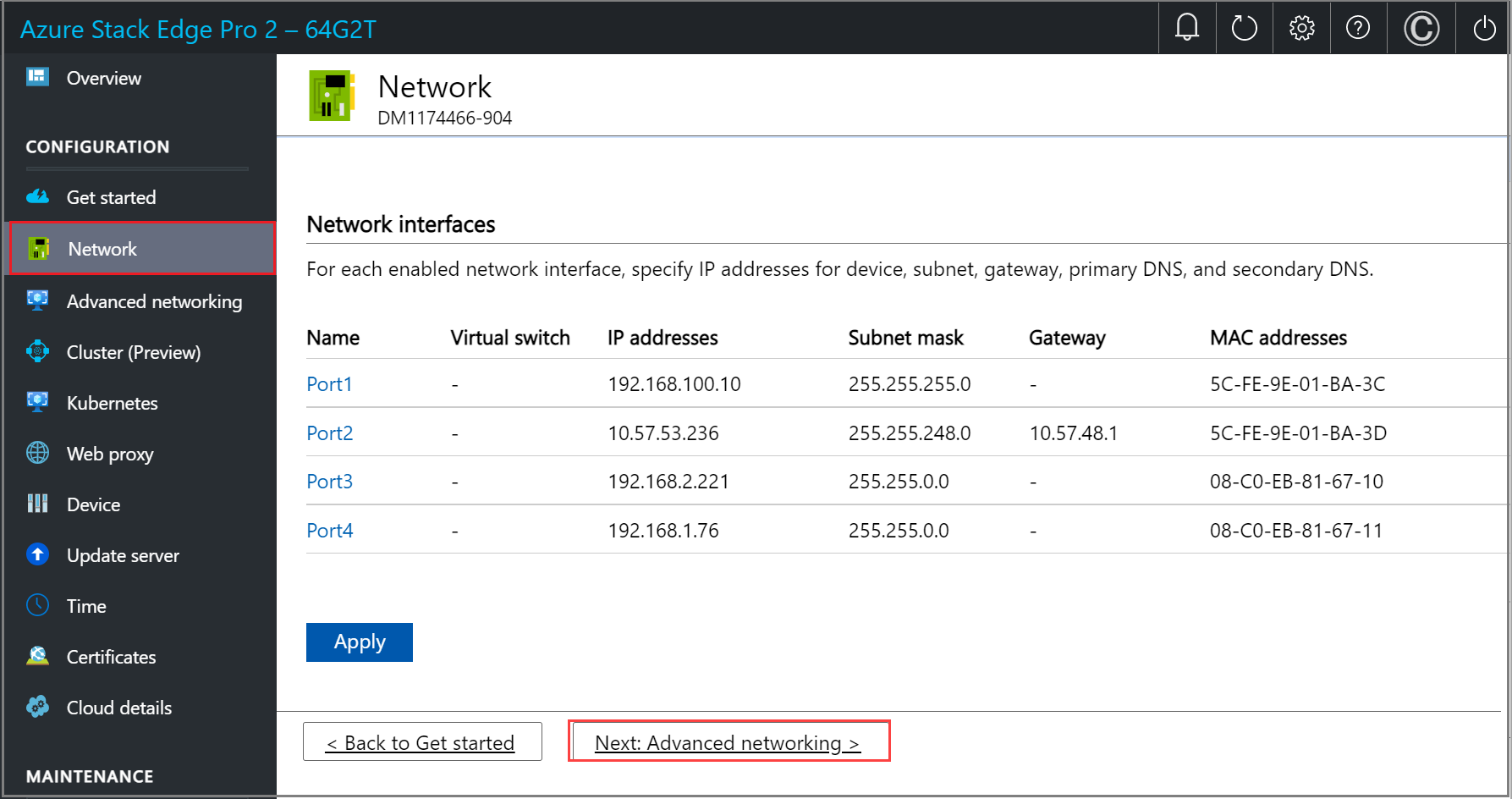

Una vez configurada la red del dispositivo, la página se actualiza tal como se muestra a continuación.
Nota:
Se recomienda no cambiar la dirección IP local de la interfaz de red de estática a DHCP, a menos que se tenga otra dirección IP para conectarse al dispositivo. Si se usara una interfaz de red y cambiara a DHCP, no habría forma de determinar la dirección DHCP. Si desea cambiar a una dirección DHCP, espere a que el dispositivo se haya activado con el servicio y, después, realice el cambio. Después, puede ver las direcciones IP de todos los adaptadores de las propiedades del dispositivo de su servicio en Azure Portal.
Después de configurar y aplicar las opciones de red, seleccione Siguiente: redes avanzadas para configurar la red de proceso.
Configuración de conmutadores virtuales
Siga estos pasos para agregar o eliminar conmutadores virtuales.
Nota:
No hay ninguna restricción en el número de conmutadores virtuales que puede crear en el dispositivo. Sin embargo, puede habilitar el proceso solo en un conmutador virtual a la vez.

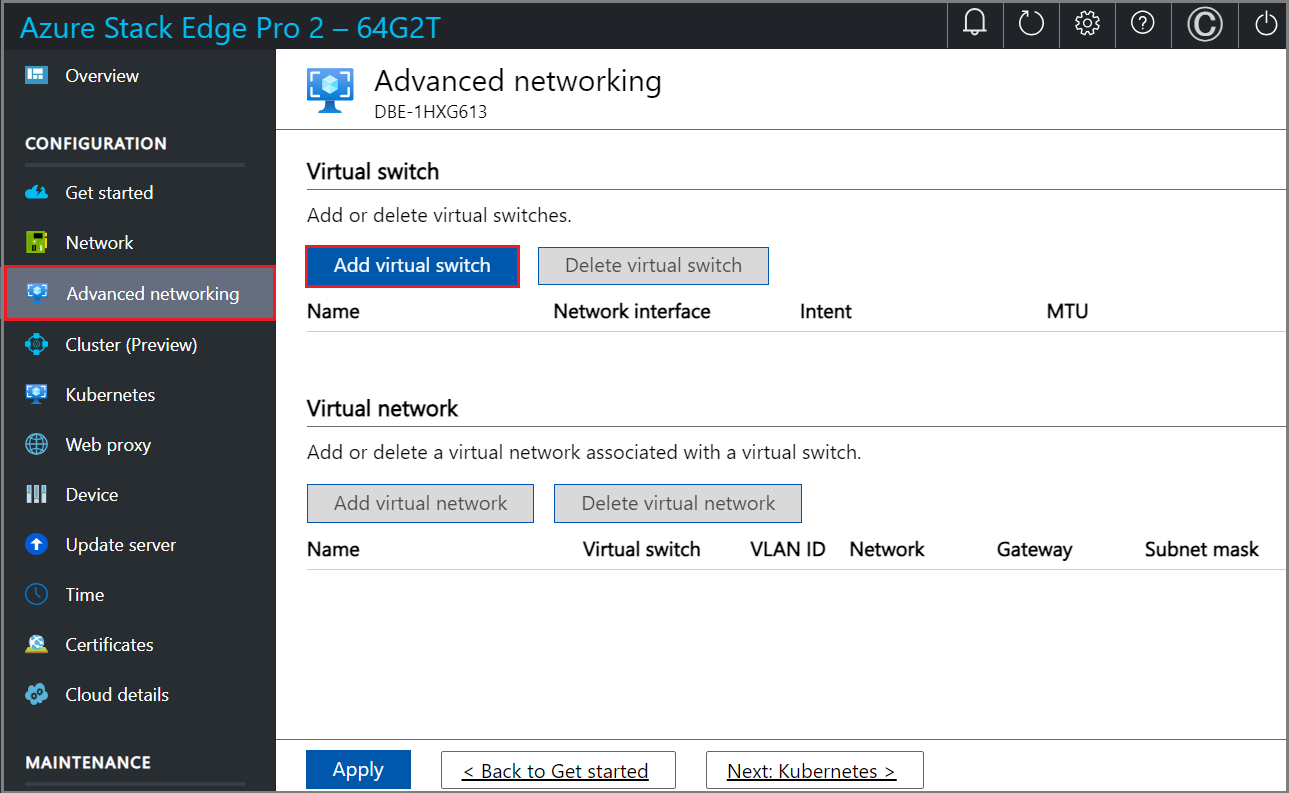

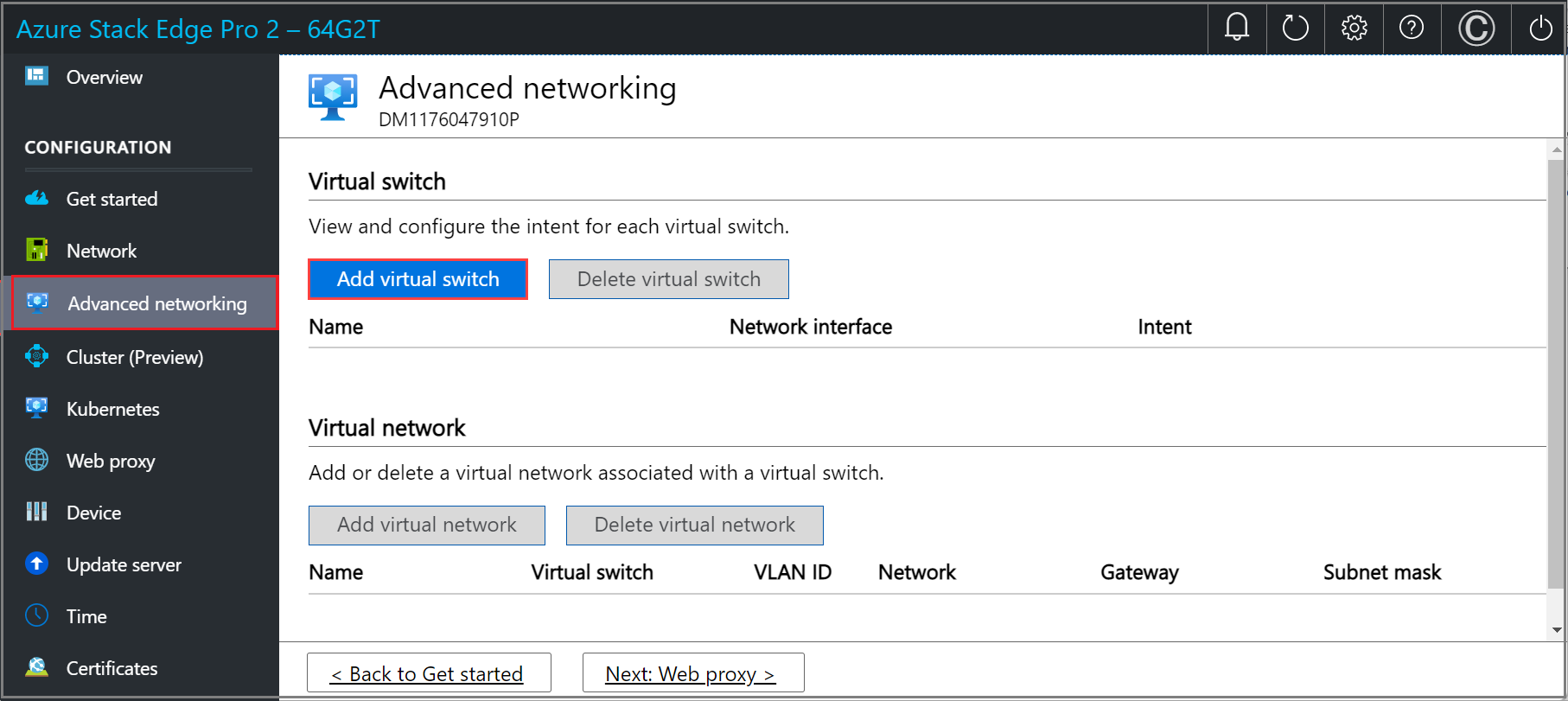

En la interfaz de usuario local del dispositivo, vaya a la página Redes avanzadas.
En la sección Conmutador virtual, agregue o elimine los conmutadores virtuales. Seleccione Agregar conmutador virtual para crear un nuevo conmutador.

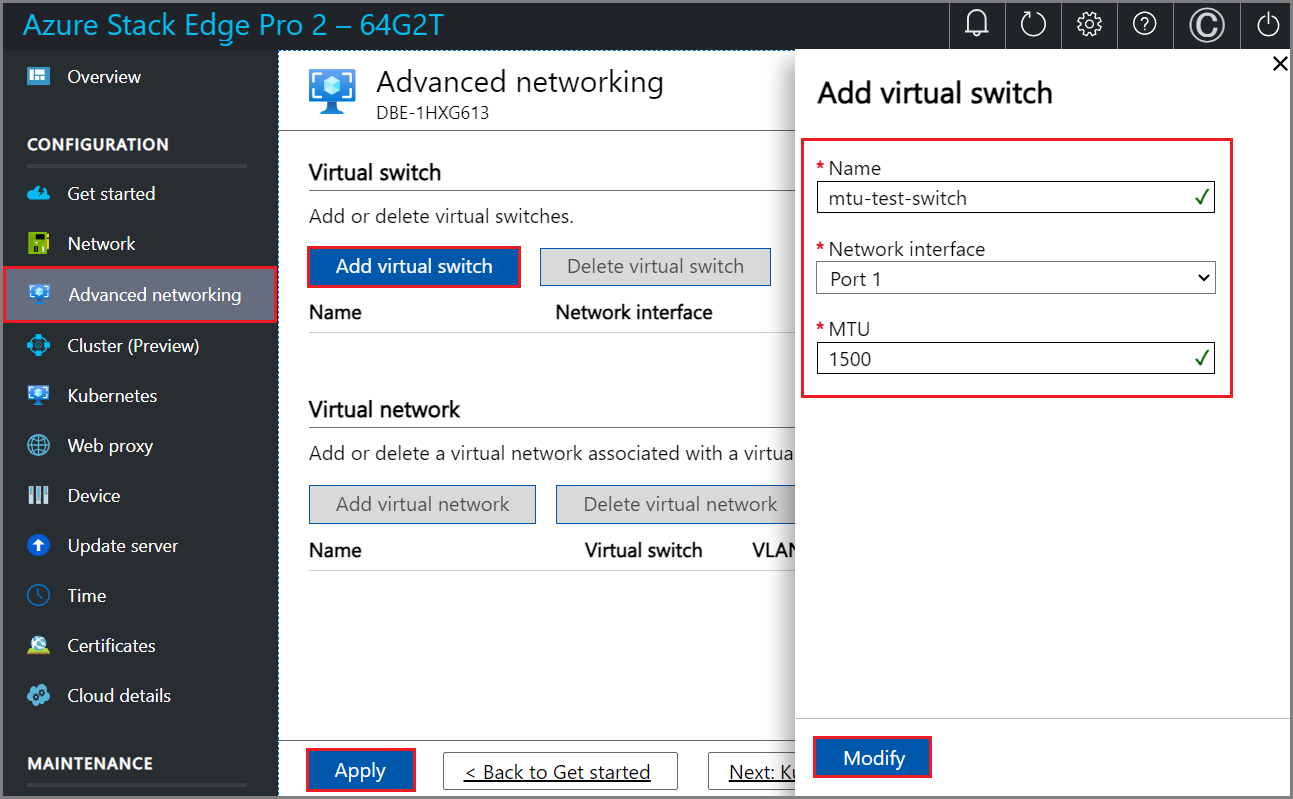

En la hoja Configuración de red, si usa un conmutador virtual nuevo, proporcione lo siguiente:
- Proporcione un nombre para el conmutador virtual.
- Elija la interfaz de red en la que se debería crear el conmutador virtual.
- Establezca el parámetro MTU (unidad de transmisión máxima) para el conmutador virtual (opcional).
- Seleccione Modificar y Aplicar para guardar los cambios.
El valor de MTU determina el tamaño máximo de paquete que se puede transmitir a través de una red. Azure Stack Edge admite valores de MTU en la tabla siguiente. Si un dispositivo de la ruta de acceso de red tuviera una configuración de MTU inferior a 1500, se quitarán los paquetes IP con la marca “no fragmentar” (DF) con un tamaño de paquete de 1500.
SKU de Azure Stack Edge Interfaz de red Valores de MTU admitidos Pro-GPU Puertos 1, 2, 3 y 4 1400 - 1500 Pro-GPU Puertos 5 y 6 No configurable, establecido en predeterminado. Pro 2 Puertos 1 y 2 1400 - 1500 Pro 2 Puertos 3 y 4 No configurable, establecido en predeterminado. El conmutador virtual de host usa la configuración de MTU especificada.
Si se crea una interfaz de red virtual en el conmutador virtual, la interfaz usará la configuración de MTU especificada. Si este conmutador virtual está habilitado para el proceso, las máquinas virtuales de Azure Kubernetes Service y las interfaces de red de contenedor (CNIs) también usan la MTU especificada.

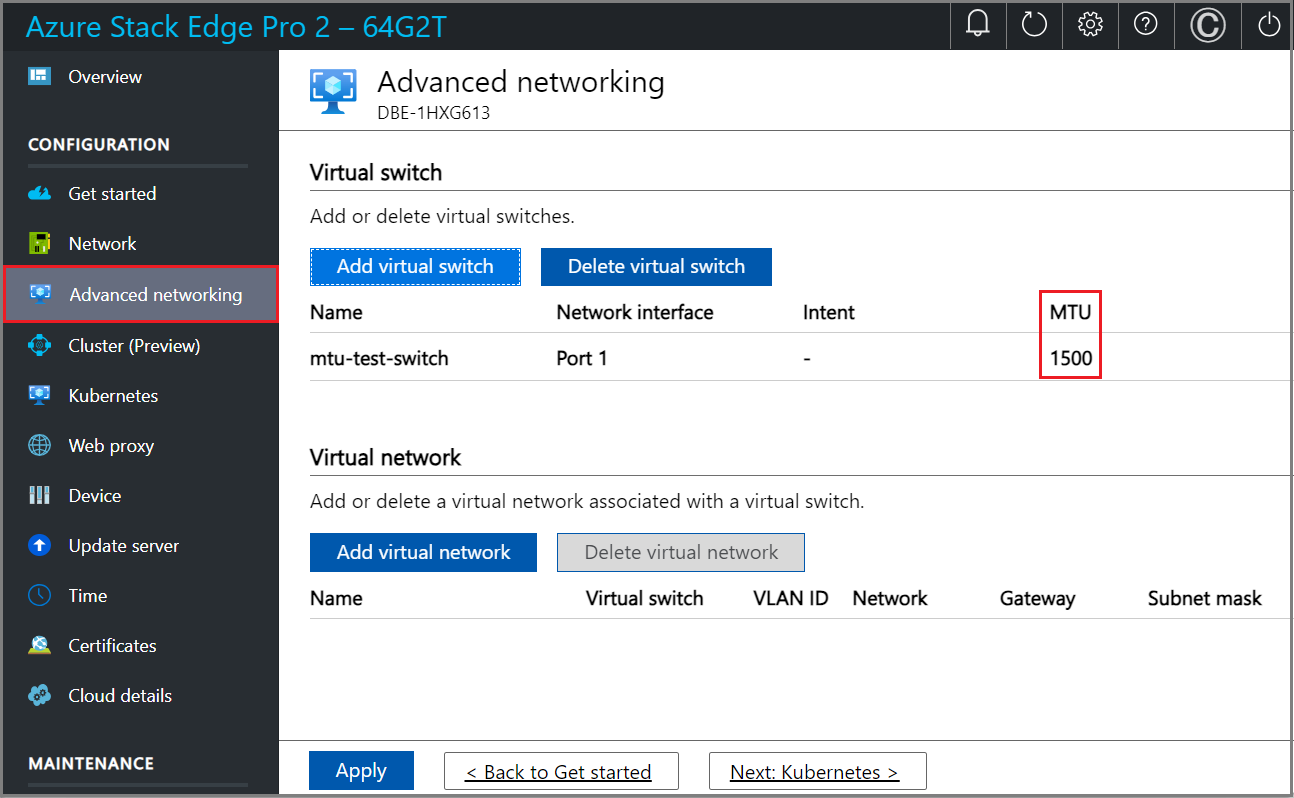

Al crear un conmutador virtual, la columna MTU se rellena con su valor de MTU.
La configuración tardará unos minutos en aplicarse y, una vez que se cree el conmutador virtual, la lista de conmutadores virtuales se actualizará para reflejar el recién creado. Puede ver que el conmutador virtual especificado se ha creado y habilitado para el proceso.

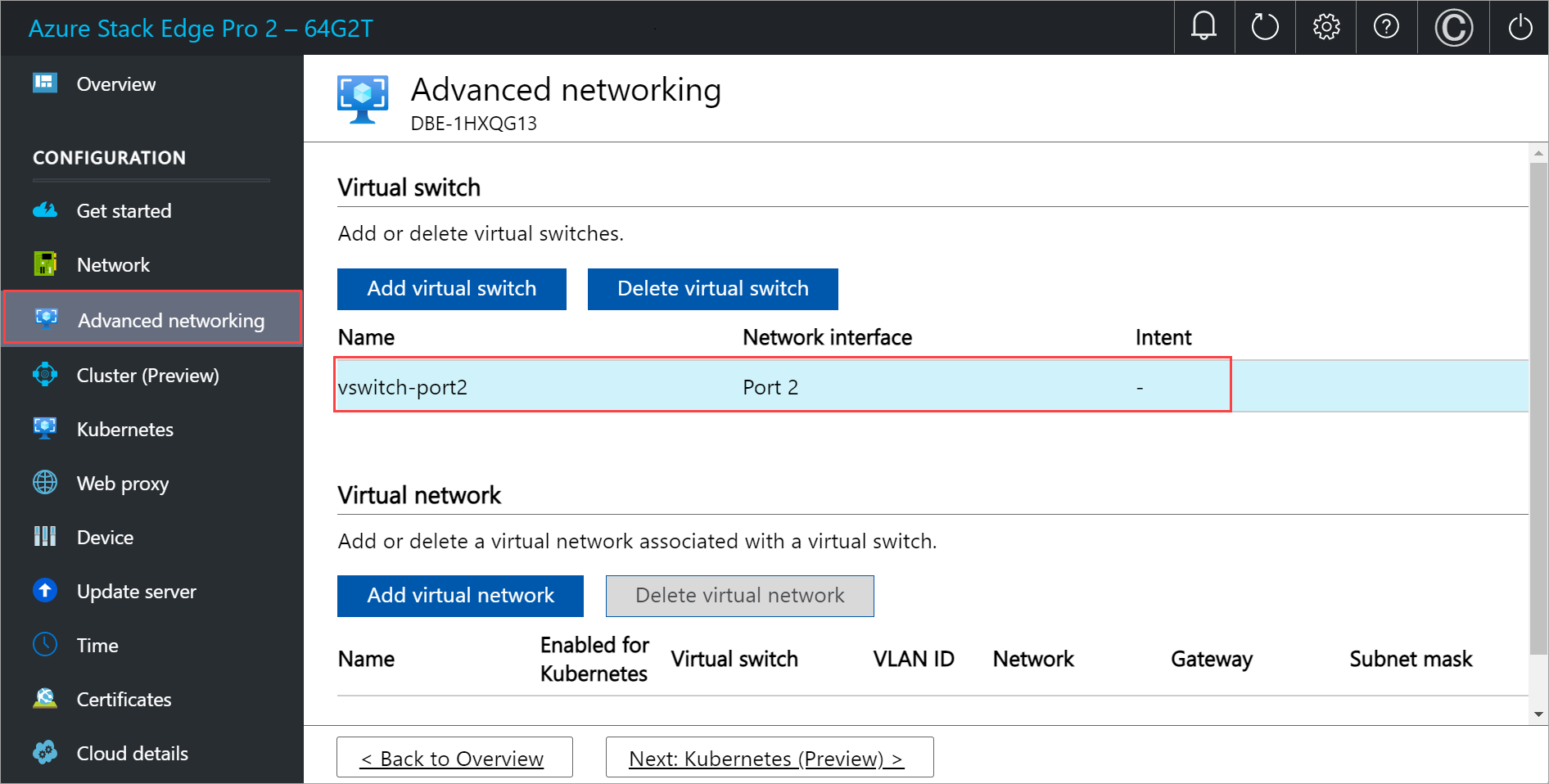

Puede crear más de un conmutador si sigue los pasos descritos anteriormente.
Para eliminar un conmutador virtual, en la sección Conmutador virtual, seleccione Eliminar conmutador virtual. Cuando se elimina un conmutador virtual, también se eliminarán las redes virtuales asociadas.
A continuación, se pueden crear y asociar redes virtuales con los conmutadores virtuales.
Configurar redes virtuales
Puede agregar o eliminar redes virtuales asociadas a los conmutadores virtuales. Para agregar un conmutador virtual, siga estos pasos:
En la interfaz de usuario local de la página Redes avanzadas, en la sección Red virtual, seleccione Agregar red virtual.

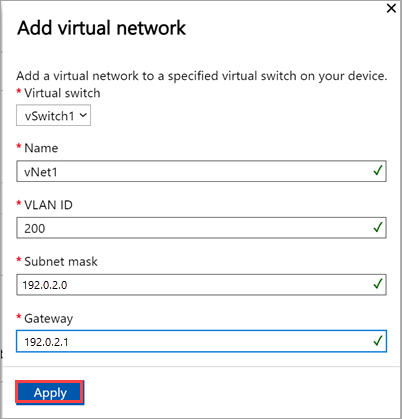

En la hoja Agregar red virtual, introduzca la siguiente información:
- Seleccione un conmutador virtual para el que quiere crear una red virtual.
- Escriba un nombre para la red virtual. El nombre que especifique debe ajustarse a las Reglas y restricciones de nomenclatura de los recursos de Azure.
- Escriba un identificador de VLAN como un número único en el intervalo 1-4094. El identificador de VLAN que proporcione debe estar en su configuración troncal. Para obtener más información sobre la configuración del tronco para el conmutador, consulte las instrucciones del fabricante del conmutador físico.
- Especifique la máscara de subred y la puerta de enlace de la red LAN virtual según la configuración de red física.
- Seleccione Aplicar. Se crea una red virtual en el conmutador virtual especificado.
Para eliminar una red virtual, en la sección Red virtual, seleccione Eliminar red virtual y elija la que quiera eliminar.
Seleccione Siguiente: Kubernetes > para configurar las direcciones IP de proceso para Kubernetes.
Configuración de IP de proceso
Una vez que se creen los conmutadores virtuales, es posible habilitarlos para el tráfico de proceso de Kubernetes.
En la interfaz de usuario local, vaya a la página Kubernetes.

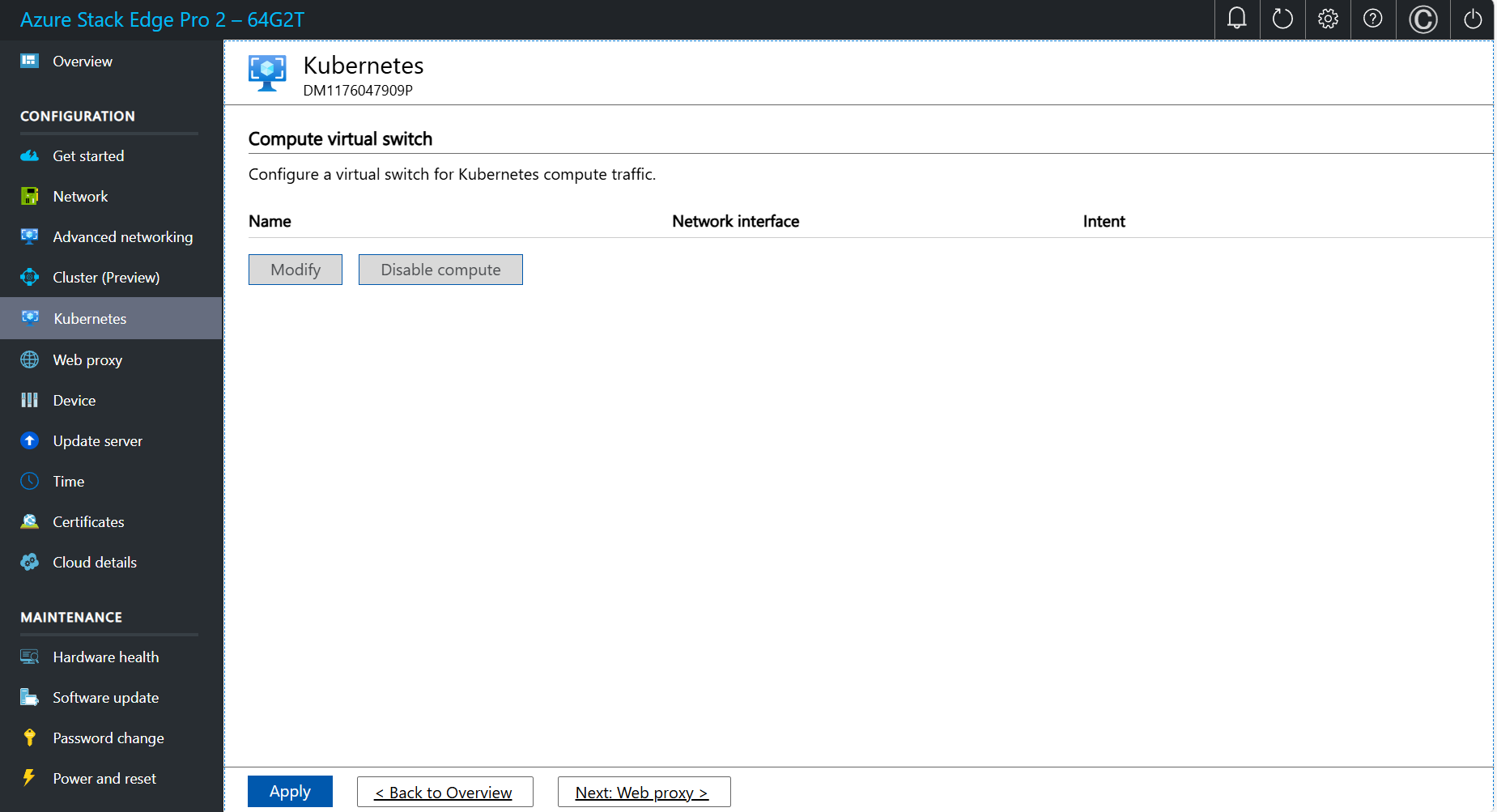

Especifique una carga de trabajo a partir de las opciones proporcionadas.
- Si está trabajando con una solución MEC privada de Azure, seleccione la opción de una solución MEC privada de Azure en su entorno.
- Si está trabajando con una solución SAP Digital Manufacturing u otra solución de asociado de Microsoft, seleccione la opción para una SAP Digital Manufacturing para proceso perimetral u otra solución de asociado de Microsoft en su entorno.
- Para otras cargas de trabajo, seleccione la opción para otras cargas de trabajo del entorno.
Si se le solicita, confirme la opción que especificó y, a continuación, seleccione Aplicar.
Para usar PowerShell para especificar la carga de trabajo, consulte los pasos detallados en Cambio de perfiles de carga de trabajo de Kubernetes.

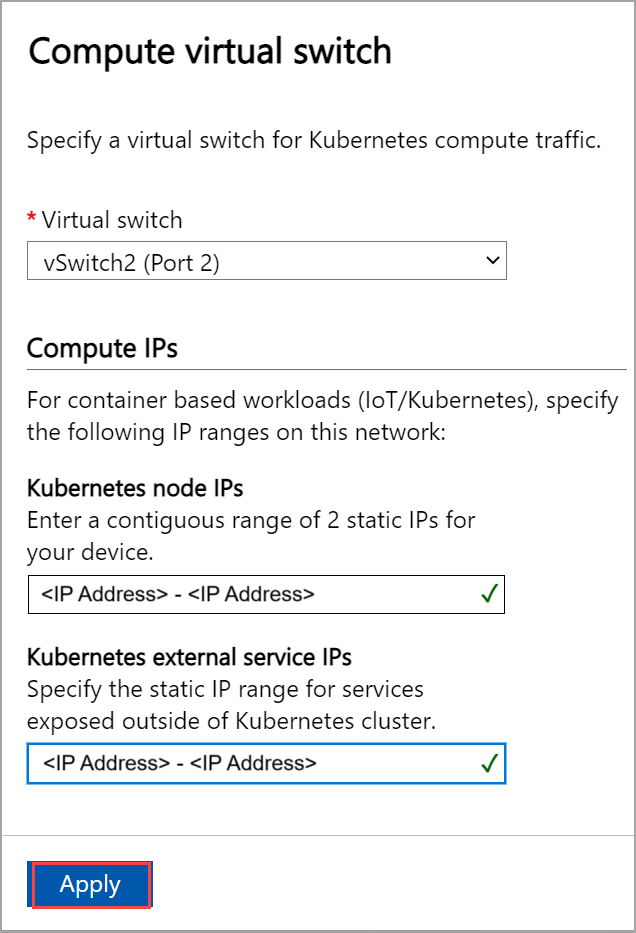

En la lista desplegable, seleccione el conmutador virtual que quiera habilitar para el tráfico de proceso de Kubernetes.
Asigne las IP de nodo de Kubernetes. Estas direcciones IP estáticas son para las VM de Kubernetes.
Si selecciona la solución MEC privada de Azure o SAP Digital Manufacturing para proceso perimetral u otra opción de carga de trabajo de asociado de Microsoft para su entorno, debe proporcionar un intervalo contiguo de mínimo 6 direcciones IPv4 (o más) para una configuración de 1 nodo y 7 direcciones IPv4 (o más) para una configuración de dos nodos.
Si selecciona la opción otras cargas de trabajo para un dispositivo de n nodos, se proporciona un intervalo contiguo de un mínimo de direcciones IPv4 de n+1 (o más) para la máquina virtual de proceso mediante las direcciones IP iniciales y finales. Para un dispositivo de 1 nodo, proporcione un mínimo de 2 direcciones IPv4 contiguas. Para un clúster de dos nodos, proporcione un mínimo de 3 direcciones IPv4 contiguas.
Importante
- Si ejecuta otras cargas de trabajo en su entorno, Kubernetes en Azure Stack Edge usa la subred 172.27.0.0/16 para el pod y la subred 172.28.0.0/16 para el servicio. Asegúrese de que no están en uso en la red. Para más información, consulte Cambio de las subredes de pods y de servicio de Kubernetes.
- El modo DHCP no se admite para las direcciones IP de nodo de Kubernetes.
Asigne las IP del servicio externo de Kubernetes. También hay direcciones IP de equilibrio de carga. Estas direcciones IP contiguas son para los servicios que desea exponer fuera del clúster de Kubernetes y debe especificar el rango de direcciones IP estáticas en función del número de servicios expuestos.
Importante
Le recomendamos encarecidamente que especifique un mínimo de 1 dirección IP para que el servicio de centro de Azure Stack Edge acceda a los módulos de proceso. Las direcciones IP de servicio se pueden actualizar más adelante.
Seleccione Aplicar.

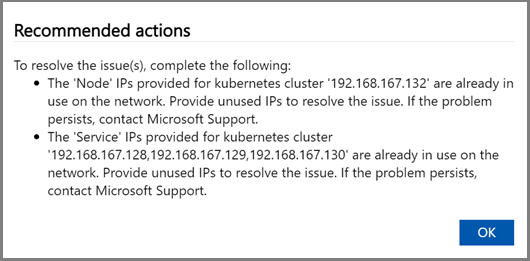

La configuración tarda algunos minutos en aplicarse, y es posible que tenga que actualizar el explorador.

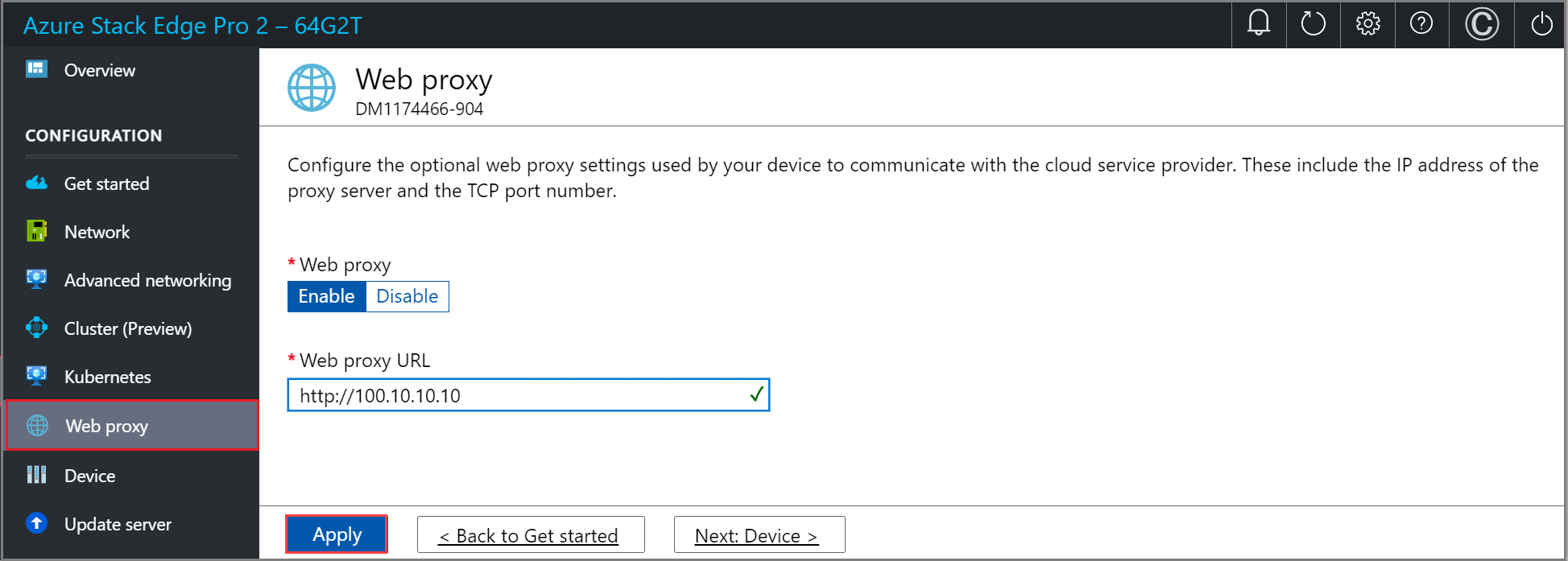

Seleccione Siguiente: Proxy web para configurar el proxy web.
Configuración del tipo de instalación

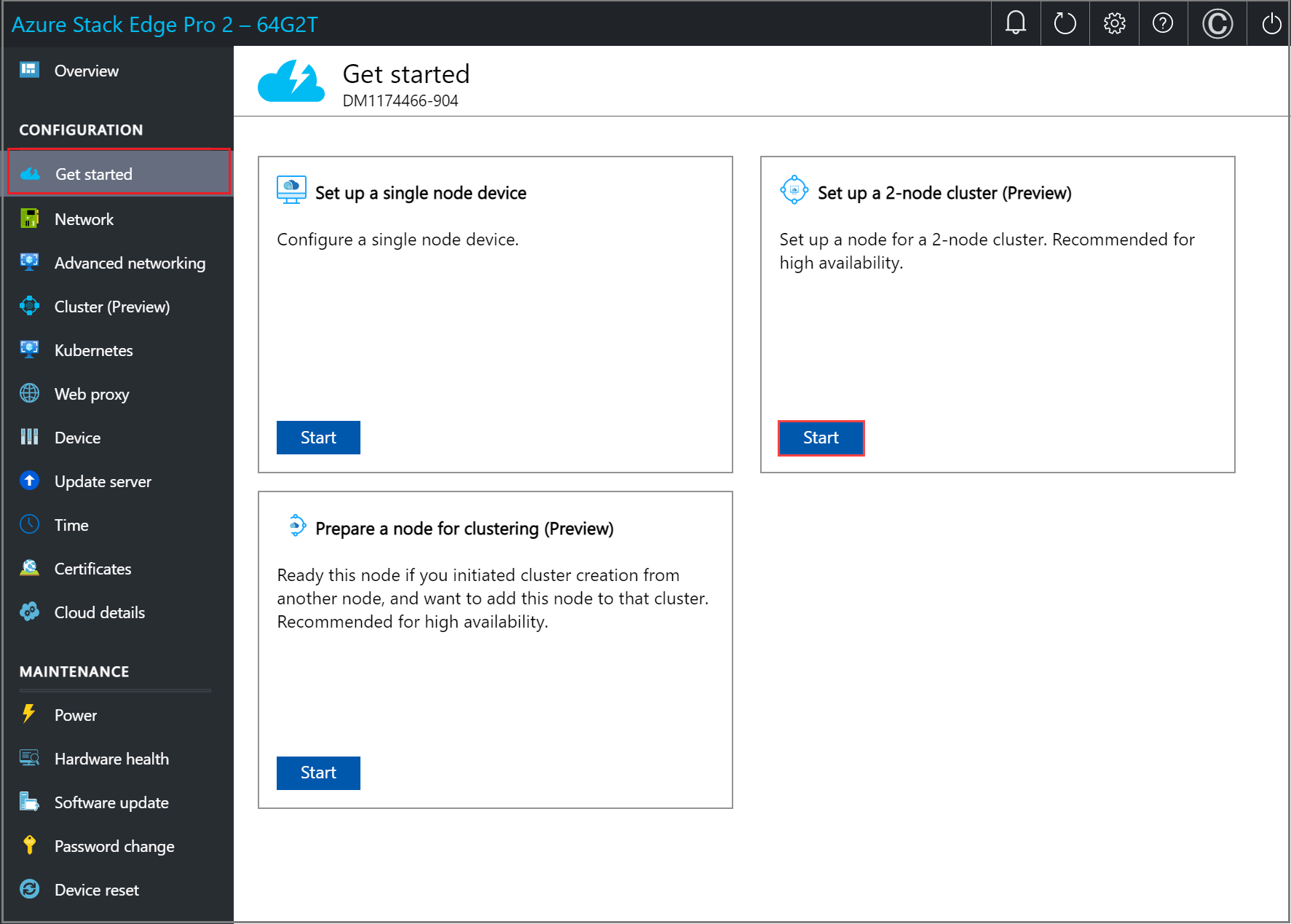

En la interfaz de usuario web local del dispositivo, vaya a la página Comenzar.
En el icono Set up a 2-node cluster (Configurar un clúster de 2 nodos), seleccione Iniciar.

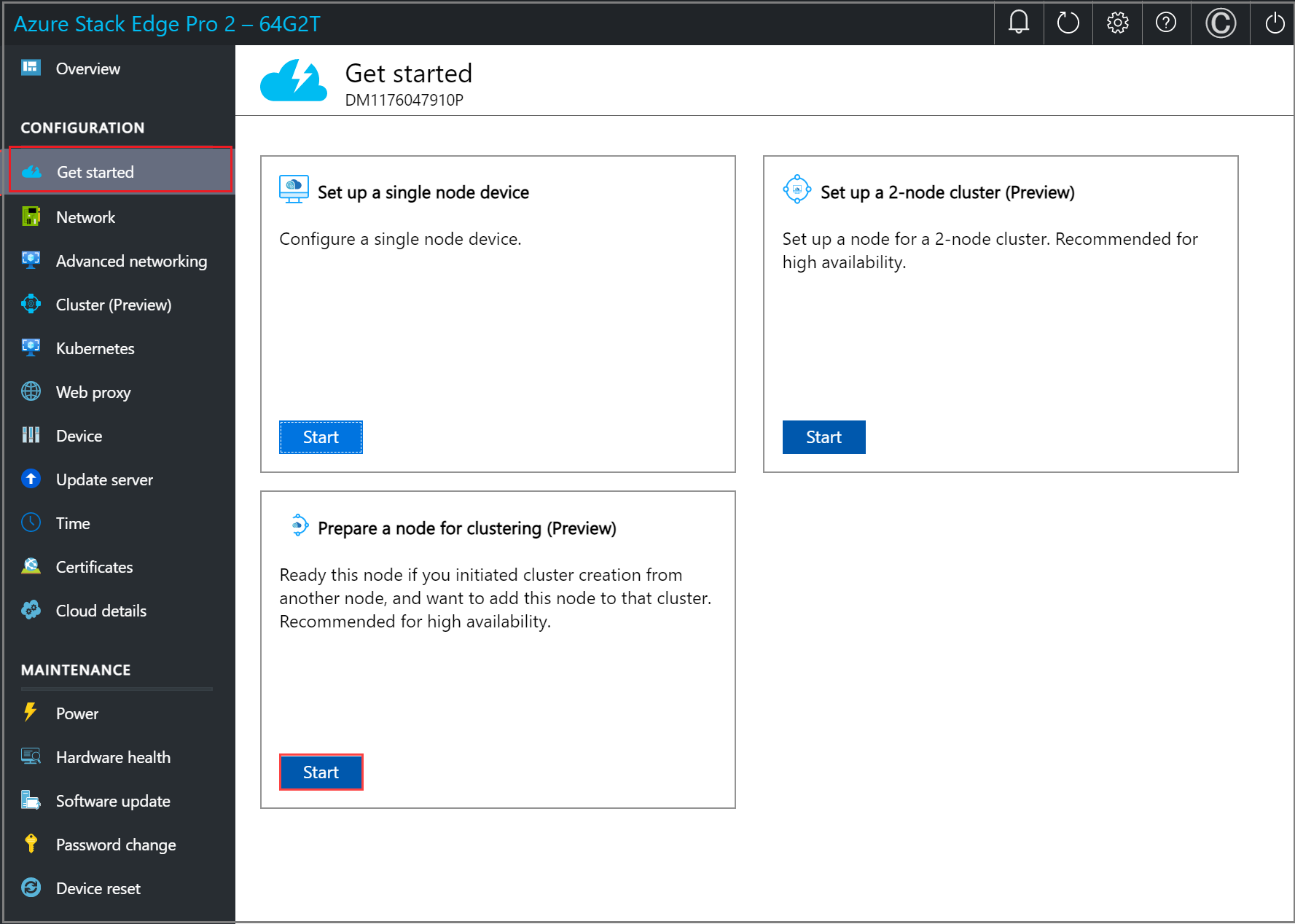

En la interfaz de usuario web local del segundo dispositivo, vaya a la página Comenzar.
En el icono Preparar un nodo, seleccione Iniciar.
Configuración de la red y la topología
Configure la red y la topología de red en ambos nodos. Estos pasos se pueden realizar en paralelo. El cableado en ambos nodos debe ser idéntico y debe ajustarse a la topología de red que elija.
Para obtener más información sobre cómo seleccionar una topología de red, consulte Topologías de red admitidas.
Configuración de la red en el primer nodo
Para configurar la red para un dispositivo de 2 nodos, siga estos pasos en el primer nodo del dispositivo:

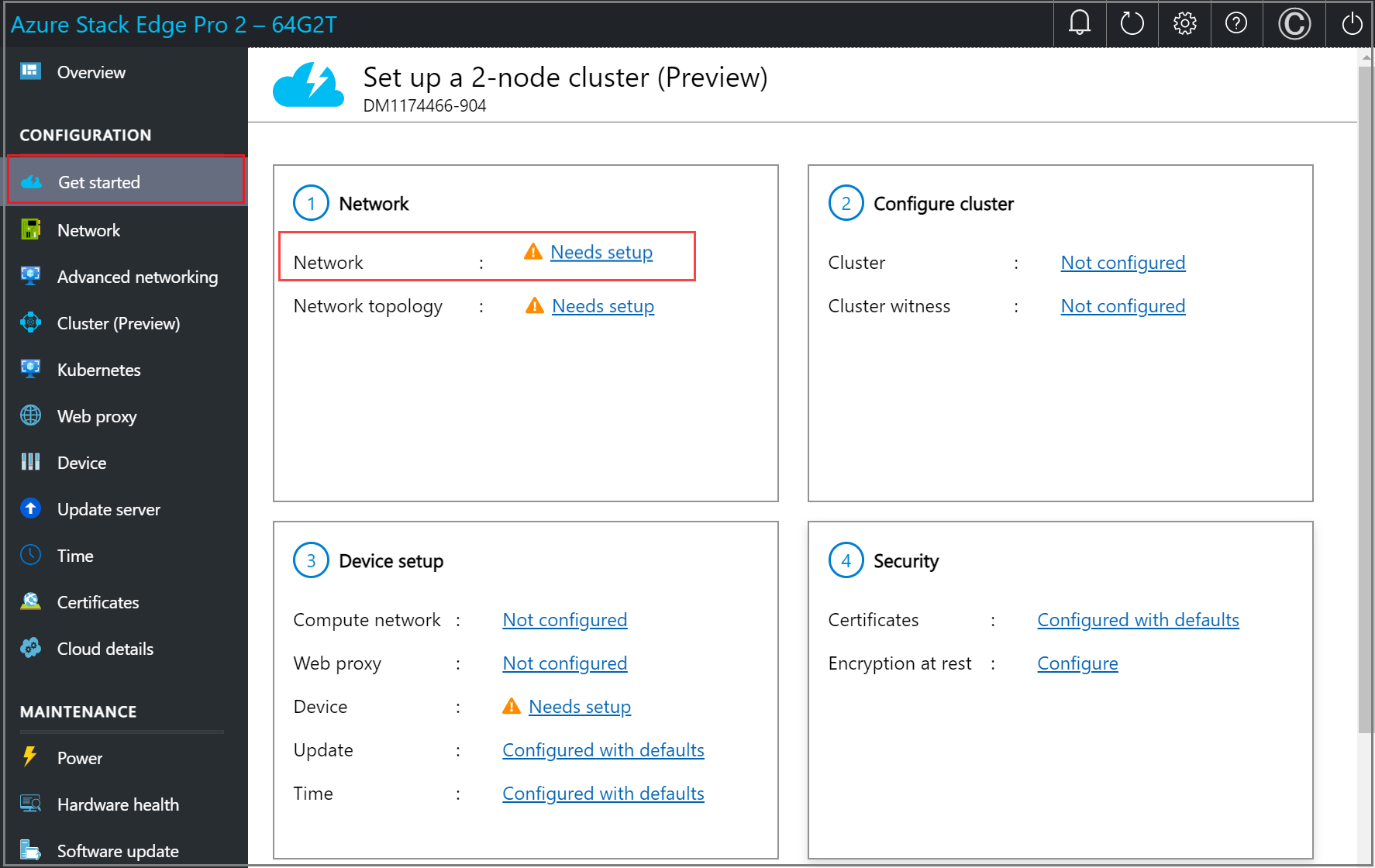

En la interfaz de usuario local del primer nodo, en el icono Red, seleccione Necesita configuración.
En la página Red, configure las direcciones IP de las interfaces de red. En el dispositivo físico hay cuatro interfaces de red. Los puertos 1 y 2 son interfaces de red de 1 Gbps que también pueden actuar como interfaces de red de 10 Gbps. Los puertos 3 y 4 son interfaces de red de 100 Gbps.
Para un nuevo dispositivo, la página Red es la siguiente:
Para cambiar la configuración de red, seleccione un puerto y, en el panel derecho que aparece, modifique la dirección IP, la subred, la puerta de enlace, el DNS principal y el DNS secundario. Puede configurar la interfaz de red como IPv4.
Si selecciona el puerto 1, puede ver que está preconfigurado como estático.

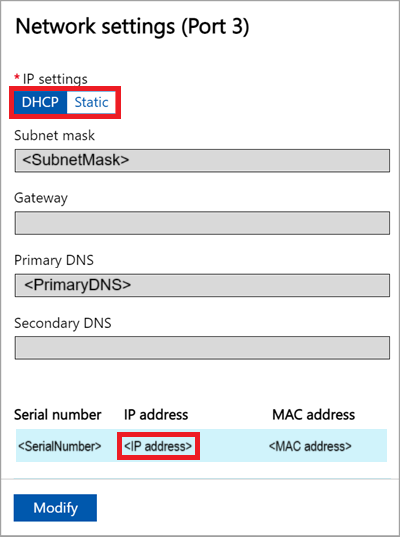

Si selecciona el puerto 2, el puerto 3 o el puerto 4, se configuran todos como DHCP de forma predeterminada.
Al configurar la red, tenga en cuenta lo siguiente:
- Asegúrese de que los puertos 3 y 4 están conectados para las implementaciones de Network Function Manager. Para obtener más información, vea Tutorial: Implementación de funciones de red en Azure Stack Edge.
- Si DHCP está habilitado en el entorno, las interfaces de red se configuran automáticamente. Se asignan automáticamente una dirección IP, la subred, la puerta de enlace y DNS.
- Si DHCP no está habilitado, puede asignar direcciones IP estáticas si es necesario.
- El número de serie de cualquier puerto corresponde al número de serie del nodo.
Una vez configurada la red del dispositivo, la página se actualiza tal como se muestra a continuación.
Nota:
Se recomienda no cambiar la dirección IP local de la interfaz de red de estática a DHCP, a menos que se tenga otra dirección IP para conectarse al dispositivo. Si se usara una interfaz de red y cambiara a DHCP, no habría forma de determinar la dirección DHCP. Si desea cambiar a una dirección DHCP, espere a que el dispositivo se haya activado con el servicio y, después, realice el cambio. Después, puede ver las direcciones IP de todos los adaptadores de las propiedades del dispositivo de su servicio en Azure Portal.
Configuración de la topología de red en el primer nodo

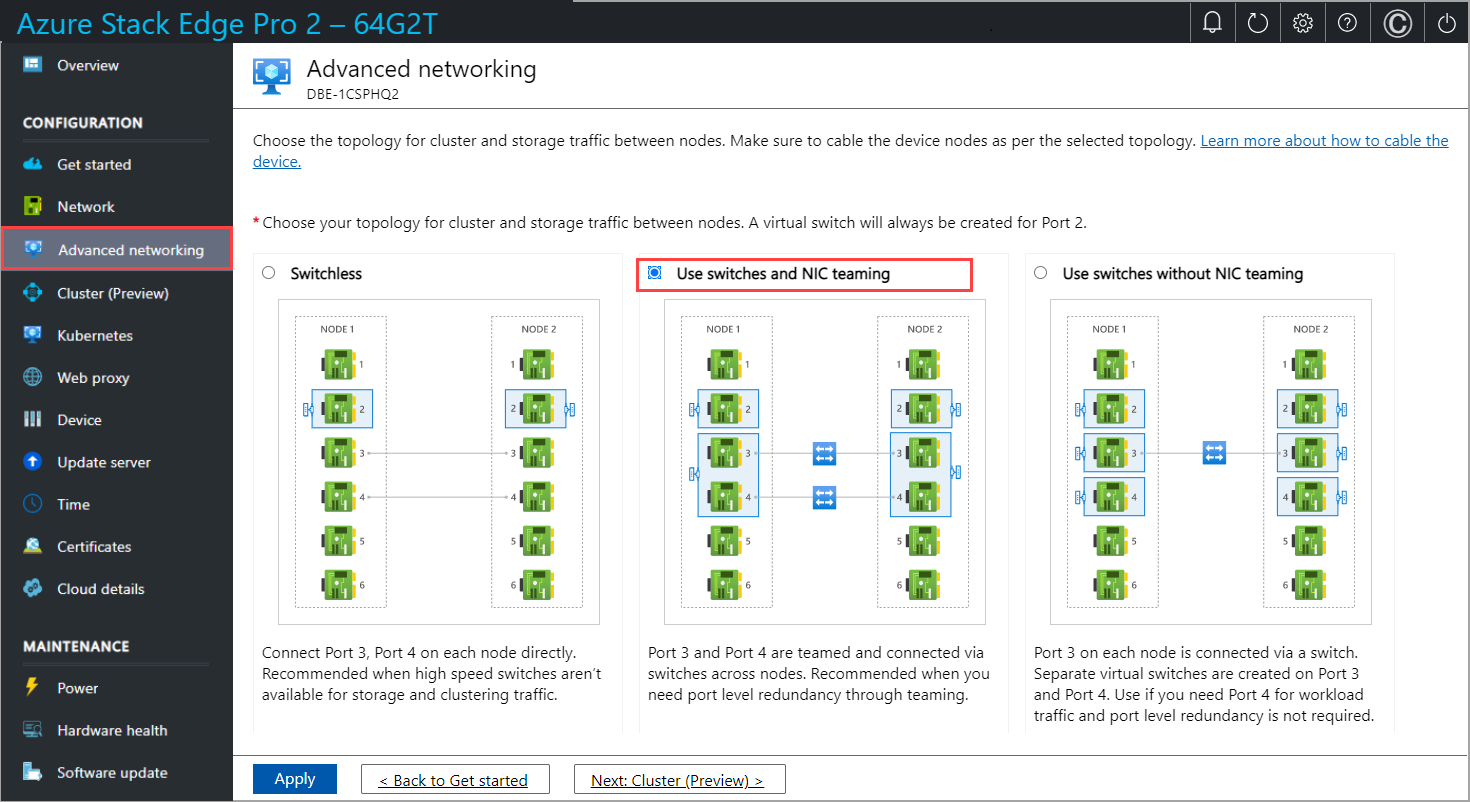

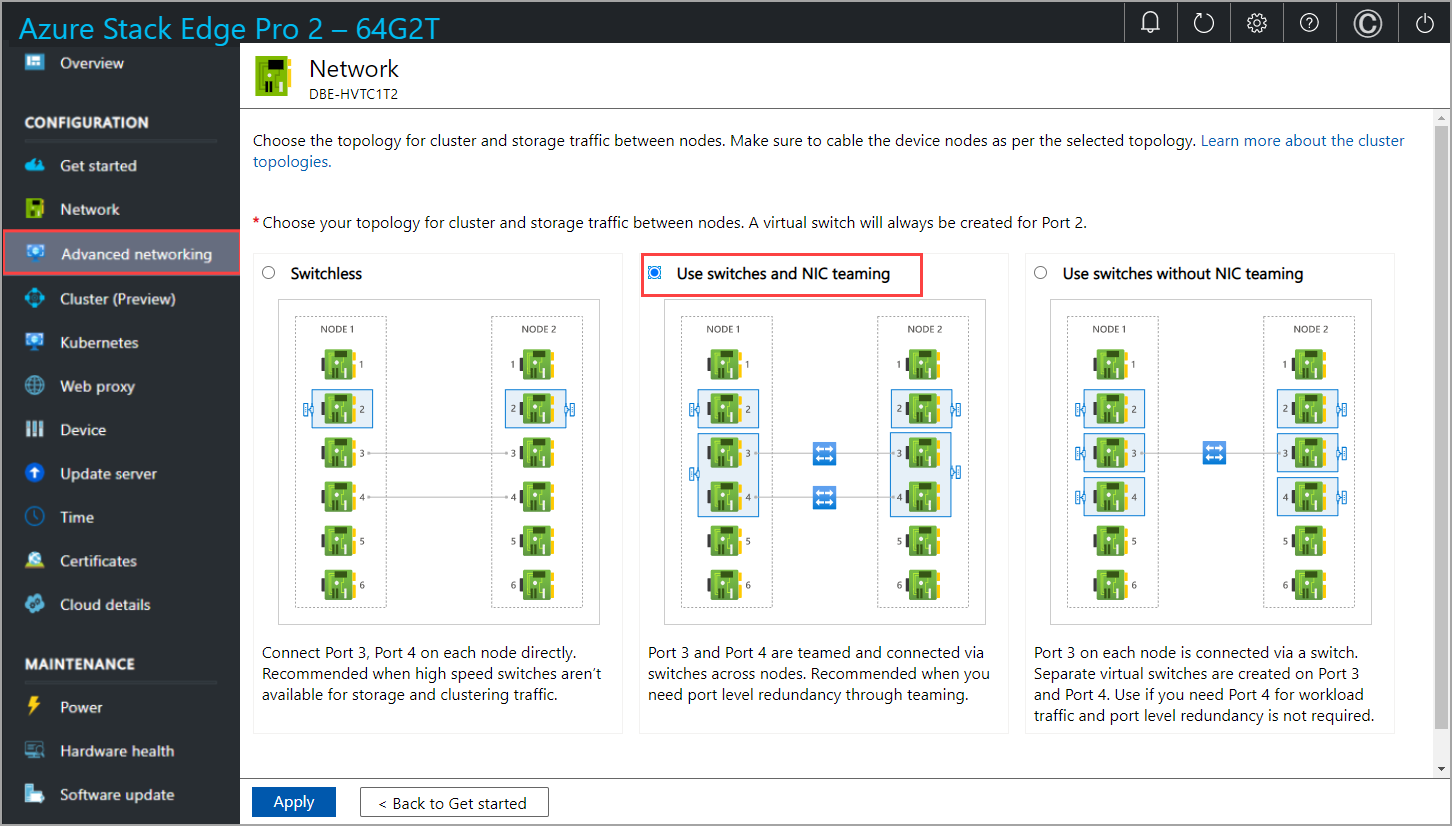

En la página Redes avanzadas, elija la topología del clúster y el tráfico de almacenamiento de los nodos entre las siguientes opciones:
Sin conmutador. Use esta opción cuando los conmutadores de alta velocidad no estén disponibles para el tráfico de almacenamiento y la agrupación en clústeres.
Uso de conmutadores y formación de equipos de NIC. Use esta opción cuando necesite obtener redundancia de nivel de puerto a través de la selección de equipos. La formación de equipos NIC en este caso permite agrupar dos puertos físicos en el nodo del dispositivo, el puerto 3 y el puerto 4, en dos interfaces de red virtual basadas en software. Estas interfaces de red en equipo proporcionan un rendimiento rápido y una tolerancia a errores en caso de error de la interfaz de red. Para obtener más información, consulte Formación de equipos NIC en Windows Server.
Uso de los conmutadores sin formación de equipos NIC. Use esta opción si necesita obtener un puerto adicional para el tráfico de carga de trabajo y si no se requiere redundancia de nivel de puerto.
Asegúrese de que el nodo está cableado según la topología seleccionada.
Seleccione Aplicar.

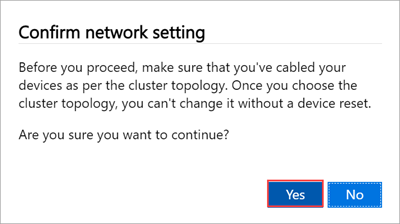

Verá un cuadro de diálogo Confirmar configuración de red. Este cuadro de diálogo le recordará que debe asegurarse de que el nodo está cableado según la topología de red seleccionada. Una vez que elija la topología del clúster de red, no podrá cambiarla sin restablecer el dispositivo. Seleccione Sí para confirmar la topología de red.
La configuración de la topología de red tarda unos minutos en aplicarse, y verá una notificación cuando la configuración se aplique correctamente.
Una vez aplicada la topología de red, la página Red se actualizará. Por ejemplo, si seleccionó una topología de red que usa conmutadores y formación de equipos NIC, verá que en un nodo de dispositivo se creará un conmutador virtual vSwitch1 en el puerto 2 y el conmutador virtual vSwitch2 se creará en los puertos 3 y 4. Los puertos 3 y 4 se agrupan y, a continuación, en la interfaz de red de la agrupación, se crean dos interfaces de red virtuales: vPort3 y vPort4. Lo mismo sucede con el segundo nodo del dispositivo. A continuación, las interfaces de red agrupadas se conectan a través de conmutadores.
Ahora deberá configurar la red y la topología de red del segundo nodo.
Configuración de la red en el segundo nodo
Prepare el segundo nodo para la agrupación en clústeres. Primero, configure la red. Siga estos pasos en la interfaz de usuario local del segundo nodo:

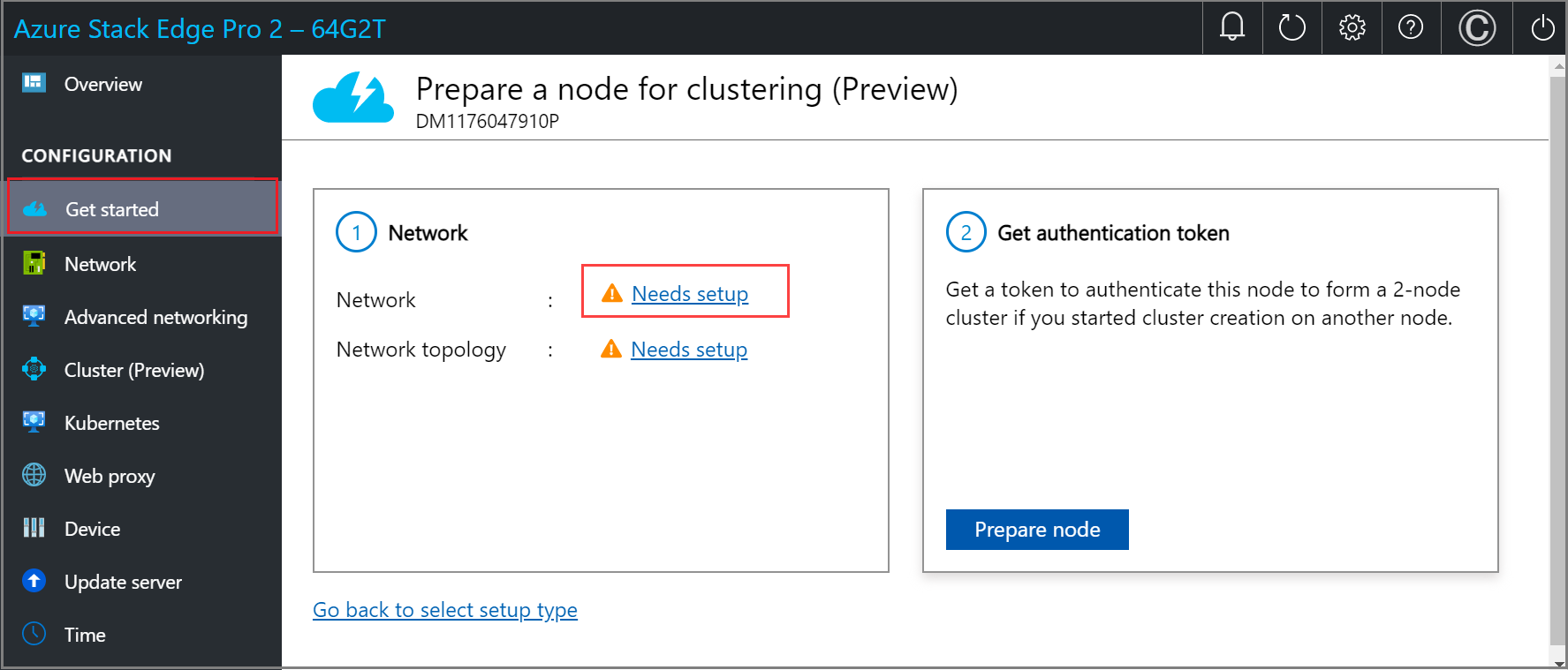

En la página Prepare a node for clustering (Preparar un nodo para la agrupación en clústeres), en el icono Red, seleccione Necesita configuración.
Configure la red en el segundo nodo de forma similar a la que configuró el primer nodo.
Configuración de la topología de red en el segundo nodo
Asegúrese de que el segundo nodo está cableado según la topología seleccionada para el primer nodo. En la página Red, elija y aplique la misma topología que seleccionó para el primer nodo.
Seleccione Back to get started (Volver atrás para comenzar).
Obtención del token de autenticación
Obtenga el token de autenticación necesario para agregar este nodo para formar un clúster. Siga estos pasos en la interfaz de usuario local del segundo nodo:

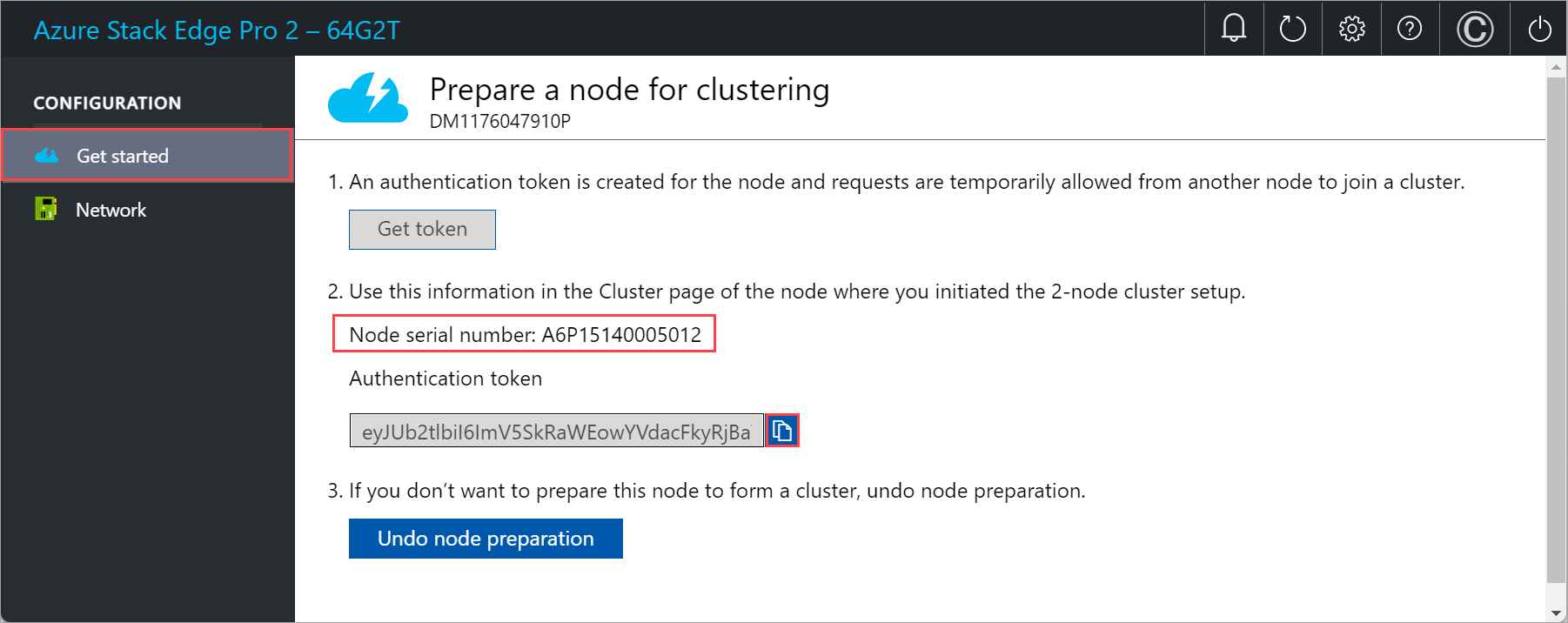

En la página Preparar un nodo para la agrupación en clústeres, en el icono Obtener token de autenticación, seleccione Preparar nodo.
Seleccione Obtener token.
Copie el número de serie del nodo y el token de autenticación. Esta información se usa al agregar este nodo al clúster en el primer nodo.
Configuración del inicio de sesión del clúster
Para configurar el clúster, debe establecer un testigo de clúster y, a continuación, agregar un nodo preparado. Debe configurar las opciones de IP virtual para que pueda conectarse a un clúster en lugar de a un nodo específico.
Configuración del testigo de clúster
A continuación debe crear un testigo de clúster. Un testigo de clúster le permitirá establecer un cuórum para un dispositivo de dos nodos si un nodo queda fuera de servicio. Para obtener información sobre el cuórum, consulte Descripción del cuórum.
Un testigo de clúster puede ser:
Testigo en la nube: si usa una cuenta de Azure Storage para proporcionar un voto sobre el cuórum de clúster. Un testigo en la nube usa Azure Blob Storage para leer o escribir un archivo de blob y, a continuación, lo usa para la resolución de tipo "split-brain".
Use el testigo en la nube cuando tenga acceso a Internet. Para obtener más información acerca del testigo en la nube, consulte Implementación de un testigo en la nube en un clúster de conmutación por error.
Testigo del recurso compartido de archivos: si usa un recurso compartido de archivos SMB local para proporcionar un voto en el cuórum de clúster. Use un testigo de recurso compartido de archivos si todos los servidores de un clúster tienen conectividad a Internet débil o no pueden usar el testigo de disco, ya que no hay ninguna unidad compartida.
Si se encuentra en un entorno de TI con otras máquinas y recursos compartidos de archivos, use un testigo de recurso compartido de archivos. Para obtener más información sobre el testigo de recurso compartido de archivos, consulte Implementación de un testigo de recurso compartido de archivos para un clúster de conmutación por error.
Antes de crear un testigo de clúster, asegúrese de que ha revisado los requisitos del testigo de clúster.
Siga estos pasos para configurar el testigo de clúster.
Configuración del testigo en la nube

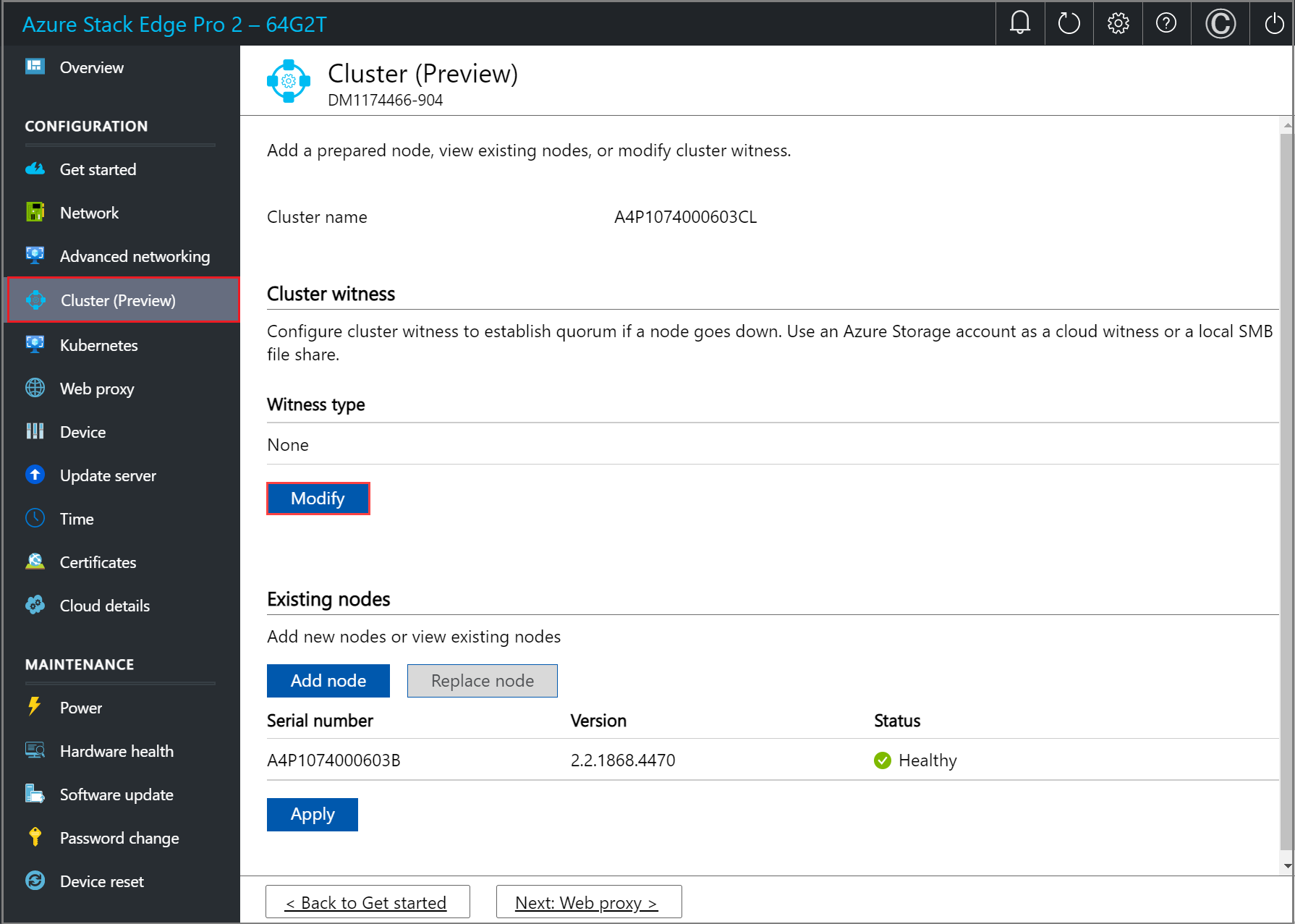

En la interfaz de usuario local del primer nodo, vaya a la página Clúster (versión preliminar). En Tipo de testigo de clúster, seleccione Modificar.

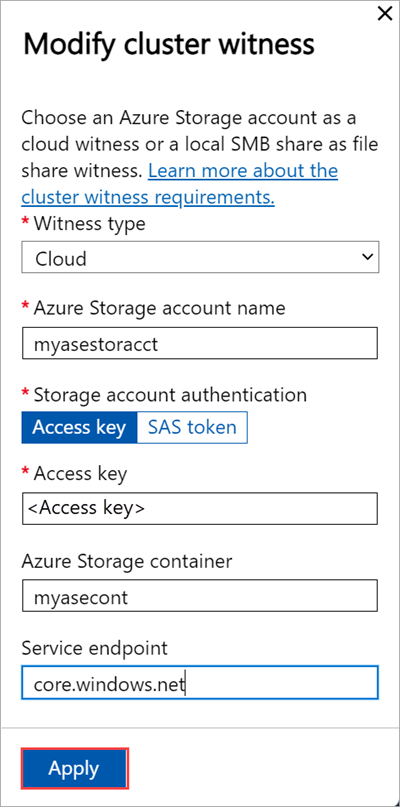

En la hoja Modificar testigo de clúster, escriba las entradas siguientes.
- Elija el Tipo de testigo como Nube.
- Escriba el nombre de la cuenta de Azure Storage.
- Especifique la autenticación de la cuenta de Storage desde la clave de acceso o el token de SAS.
- Si eligió la clave de acceso como mecanismo de autenticación, escriba la clave de acceso de la cuenta de Storage, el contenedor de Azure Storage donde reside el testigo y el punto de conexión de servicio.
- Seleccione Aplicar.
Configuración del testigo local
En la interfaz de usuario local del primer nodo, vaya a la página Clúster. En Tipo de testigo de clúster, seleccione Modificar.

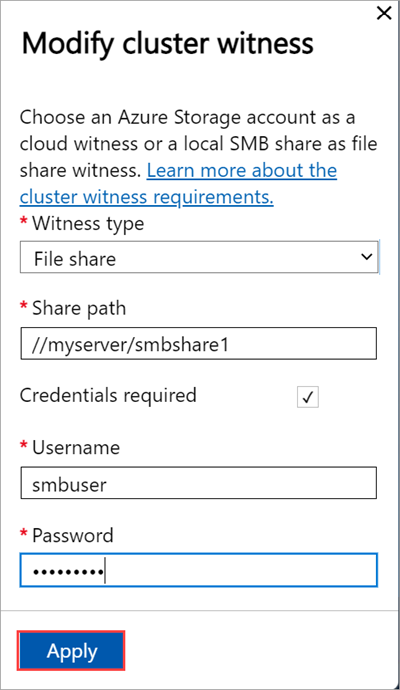

En la hoja Modificar testigo de clúster, escriba las entradas siguientes.
- Elija el Tipo de testigo como Local.
- Escriba la ruta de acceso del recurso compartido de archivos con formato //server/fileshare.
- Seleccione Aplicar.
Incorporación de un nodo preparado al clúster
Debe agregar el nodo preparado al primer nodo y formar el clúster. Antes de agregar el nodo preparado, asegúrese de que las redes del nodo entrante están configuradas de la misma manera que la del nodo donde inició la creación del clúster.

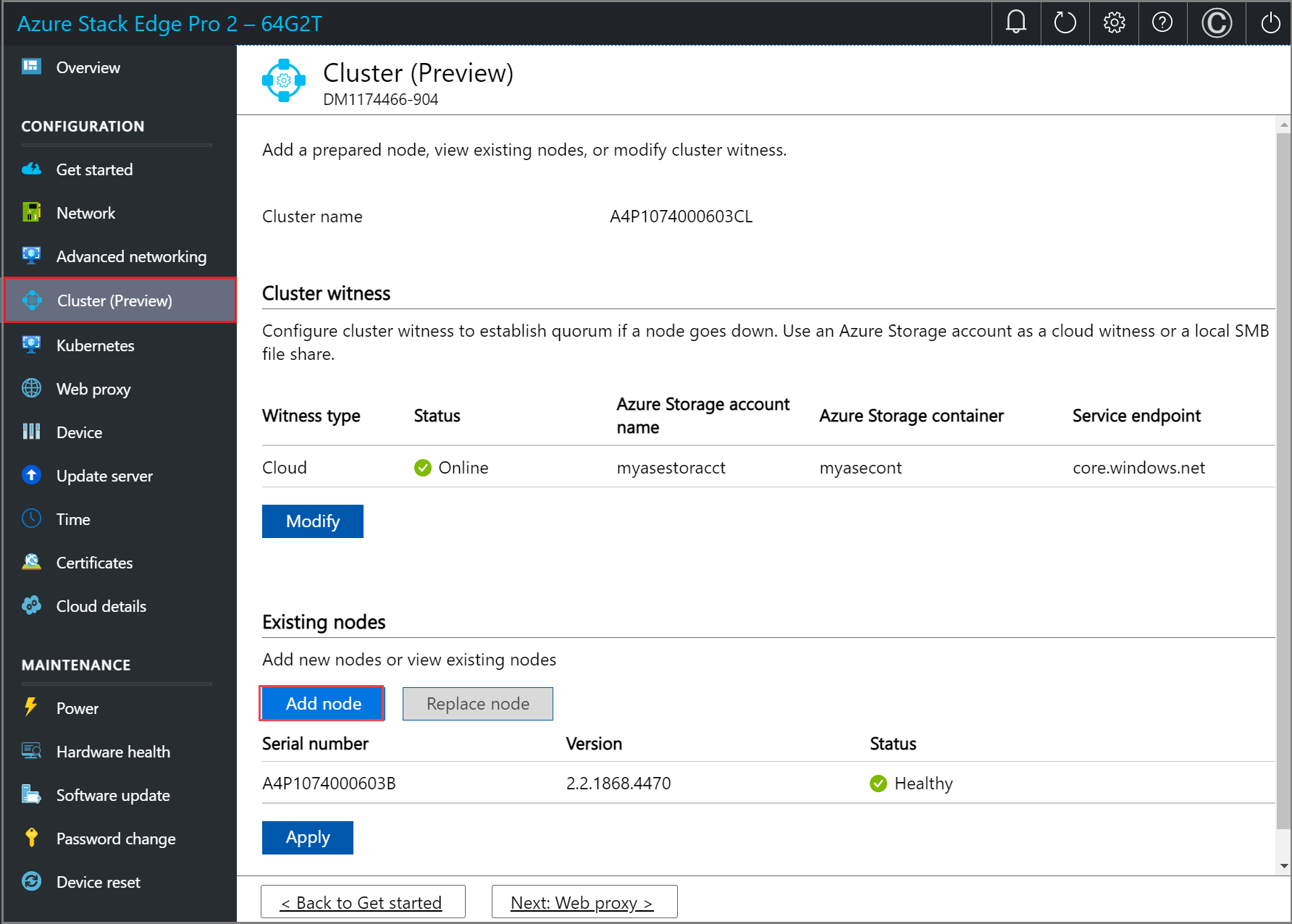

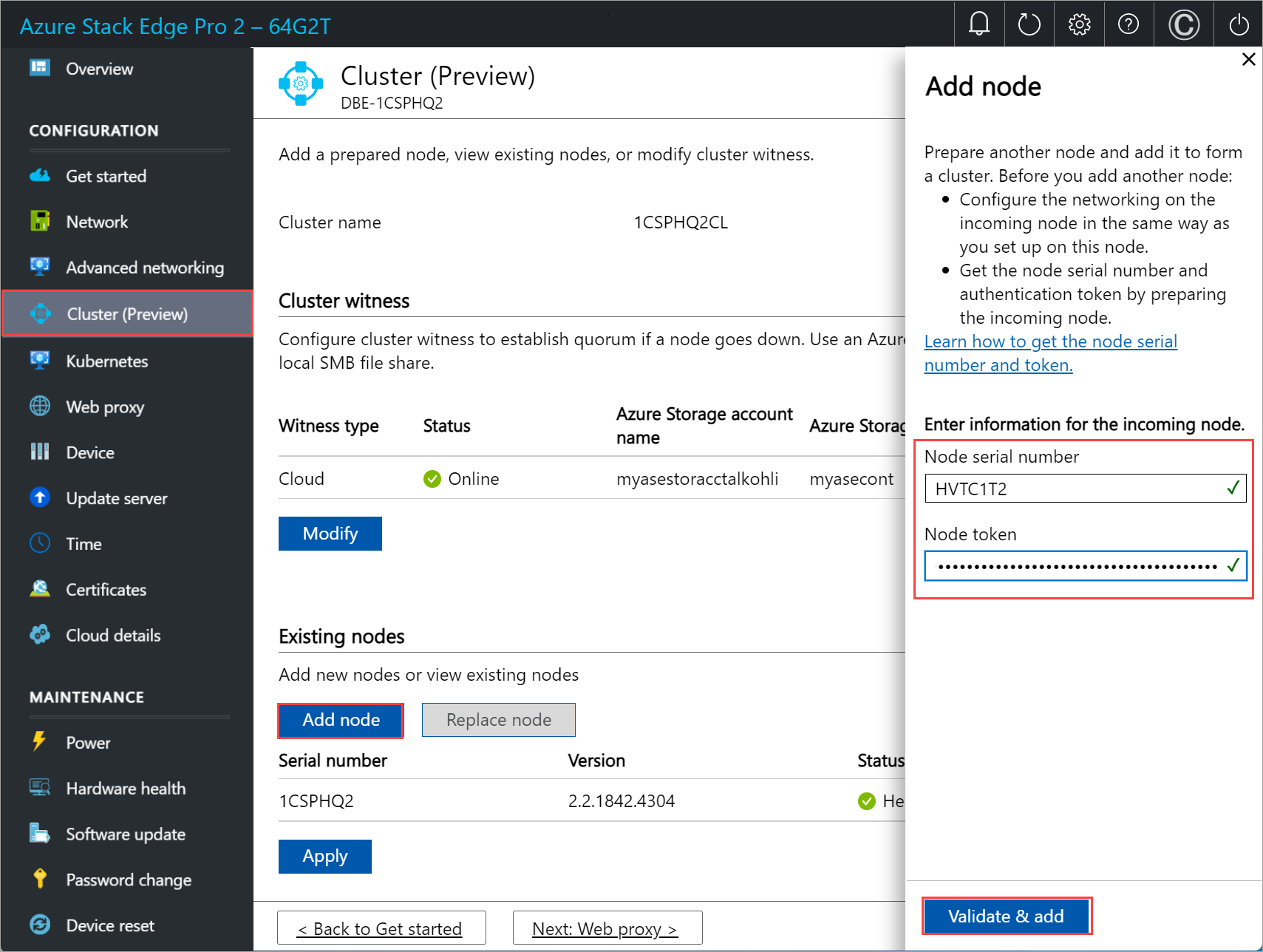

En la interfaz de usuario local del primer nodo, vaya a la página Clúster. En Nodos existentes, seleccione Agregar nodo.
En la hoja Agregar nodo, introduzca la siguiente información para el nodo entrante:
- Proporcione el número de serie del nodo entrante.
- Escriba el token de autenticación del nodo entrante.
Seleccione Validar y agregar. Este paso tarda unos minutos en completarse.
Verá una notificación cuando el nodo se valide correctamente.
El nodo ya está preparado para unirse al clúster. Seleccione Aplicar. La creación del clúster tarda varios minutos. Una vez creado el clúster, la página se actualiza para mostrar que se han agregado ambos nodos.
Configuración de las IP virtuales
En el caso de los servicios coherentes con Azure y NFS, también deberá definir una dirección IP virtual que le permita conectarse a un dispositivo agrupado en clústeres, en lugar de conectarse a un nodo específico. Una dirección IP virtual es una dirección IP disponible en la red del clúster, y cualquier cliente que se conecte a la red del clúster en el dispositivo de dos nodos puede acceder a esta dirección IP. Los servicios coherentes con Azure y NFS deben estar en la misma red.
Para servicios coherentes con Azure
En cuanto a los servicios coherentes con Azure, siga estos pasos para configurar la dirección IP virtual.

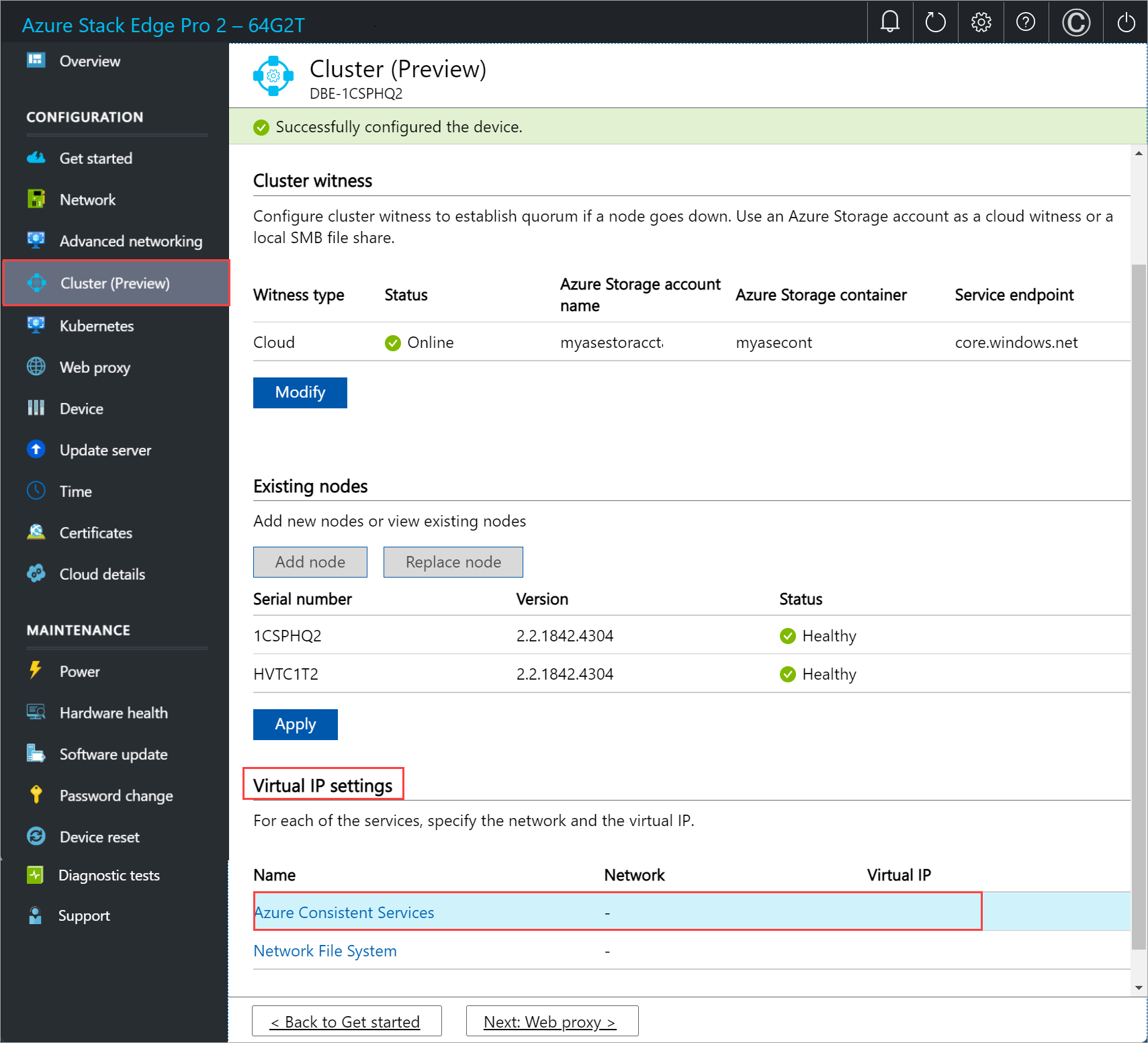

En la interfaz de usuario local de la página Clúster, en la sección Configuración de IP virtual, seleccione Servicios coherentes de Azure.

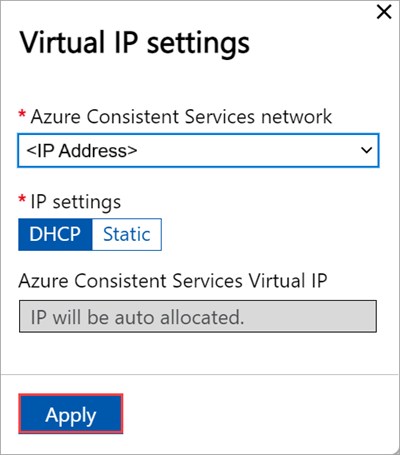

En la hoja Configuración de IP virtual, escriba lo siguiente.
- En la lista desplegable, seleccione la red de servicios coherentes de Azure.
- Elija la configuración de IP de DHCP o de tipo estática.
- Si eligió la configuración de IP estática, escriba una dirección IP virtual. Debe ser una dirección IP gratuita de la red de Servicios coherentes de Azure que especificó. Si seleccionó DHCP, se seleccionará automáticamente una dirección IP virtual de la red de Servicios coherentes de Azure que seleccionó.
Seleccione Aplicar.
Para el sistema de archivos de red
Para los clientes que se conectan a través del protocolo NFS al dispositivo de dos nodos, siga estos pasos para configurar la dirección IP virtual.

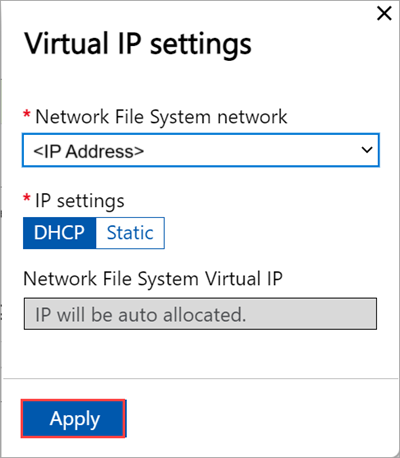

En la interfaz de usuario local de la página Clúster, en la sección Configuración de IP virtual, seleccione Sistema de archivos de red.
En la hoja Configuración de IP virtual, escriba lo siguiente.
- En la lista desplegable, seleccione la red NFS.
- Elija la configuración de IP de DHCP o de tipo estática.
- Si eligió la configuración de IP estática, escriba una dirección IP virtual. Debe ser una dirección IP gratuita de la red NFS que especificó. Si seleccionó DHCP, se seleccionará automáticamente una dirección IP virtual de la red de NFS que seleccionó.
Seleccione Aplicar.
Nota
La configuración de una IP virtual es necesaria. Si no configura esta dirección IP, se bloqueará al configurar las opciones del dispositivo en el paso siguiente.
Configuración de conmutadores virtuales
Una vez que se cree y configure el clúster, puede crear conmutadores virtuales.
Importante
En un clúster de dos nodos, el proceso solo debe configurarse en un conmutador virtual.
En la interfaz de usuario local, vaya a la página Redes avanzadas.
En la sección Conmutador virtual, agregue o elimine los conmutadores virtuales. Seleccione Agregar conmutador virtual para crear un nuevo conmutador.
En la hoja Configuración de red, si usa un nuevo conmutador, proporcione la información siguiente:
- Proporcione un nombre para el conmutador virtual.
- Elija la interfaz de red en la que se debería crear el conmutador virtual.
- Establezca el parámetro MTU (unidad de transmisión máxima) para el conmutador virtual (opcional).
- Seleccione Modificar y Aplicar para guardar los cambios.
El valor de MTU determina el tamaño máximo de paquete que se puede transmitir a través de una red. Azure Stack Edge admite valores de MTU en la tabla siguiente. Si un dispositivo de la ruta de acceso de red tuviera una configuración de MTU inferior a 1500, se quitarán los paquetes IP con la marca “no fragmentar” (DF) con un tamaño de paquete de 1500.
SKU de Azure Stack Edge Interfaz de red Valores de MTU admitidos Pro-GPU Puertos 1, 2, 3 y 4 1400 - 1500 Pro-GPU Puertos 5 y 6 No configurable, establecido en predeterminado. Pro 2 Puertos 1 y 2 1400 - 1500 Pro 2 Puertos 3 y 4 No configurable, establecido en predeterminado. El conmutador virtual de host usa la configuración de MTU especificada.
Si se crea una interfaz de red virtual en el conmutador virtual, la interfaz usará la configuración de MTU especificada. Si este conmutador virtual está habilitado para el proceso, las máquinas virtuales de Azure Kubernetes Service y las interfaces de red de contenedor (CNIs) también usan la MTU especificada.
Al crear un conmutador virtual, la columna MTU se rellena con su valor de MTU.
La configuración tardará unos minutos en aplicarse y, una vez que se cree el conmutador virtual, la lista de conmutadores virtuales se actualizará para reflejar el recién creado. Puede ver que el conmutador virtual especificado se ha creado y habilitado para el proceso.
Puede crear más de un conmutador si sigue los pasos descritos anteriormente.
Para eliminar un conmutador virtual, en la sección Conmutador virtual, seleccione Eliminar conmutador virtual. Cuando se elimina un conmutador virtual, también se eliminarán las redes virtuales asociadas.
A continuación, se pueden crear y asociar redes virtuales con los conmutadores virtuales.
Configurar la red virtual
Puede agregar o eliminar redes virtuales asociadas a los conmutadores virtuales. Para crear una red virtual, siga estos pasos:
En la interfaz de usuario local de la página Redes avanzadas, en la sección Red virtual, seleccione Agregar red virtual.
En la hoja Agregar red virtual, introduzca la siguiente información:
- Seleccione un conmutador virtual para el que quiere crear una red virtual.
- Escriba un nombre para la red virtual. El nombre que especifique debe ajustarse a las Reglas y restricciones de nomenclatura de los recursos de Azure.
- Escriba un identificador de VLAN como un número único en el intervalo 1-4094. Debe especificar una VLAN válida configurada en la red.
- Especifique la máscara de subred y la puerta de enlace de la red LAN virtual según la configuración de red física.
- Seleccione Aplicar.
Para eliminar una red virtual, en la sección Red virtual, seleccione Eliminar red virtual.
Seleccione Siguiente: Kubernetes > para configurar las direcciones IP de proceso para Kubernetes.
Configuración de IP de proceso
Una vez que se creen los conmutadores virtuales, es posible habilitarlos para el tráfico de proceso de Kubernetes.
En la interfaz de usuario local, vaya a la página Kubernetes.
Especifique una carga de trabajo a partir de las opciones proporcionadas.
- Si está trabajando con una solución MEC privada de Azure, seleccione la opción de una solución MEC privada de Azure en su entorno.
- Si está trabajando con una solución SAP Digital Manufacturing u otra solución de asociado de Microsoft, seleccione la opción para una SAP Digital Manufacturing para proceso perimetral u otra solución de asociado de Microsoft en su entorno.
- Para otras cargas de trabajo, seleccione la opción para otras cargas de trabajo del entorno.
Si se le solicita, confirme la opción que especificó y, a continuación, seleccione Aplicar.
Para usar PowerShell para especificar la carga de trabajo, consulte los pasos detallados en Cambio de perfiles de carga de trabajo de Kubernetes.
En la lista desplegable, seleccione el conmutador virtual que quiera habilitar para el tráfico de proceso de Kubernetes.
Asigne las IP de nodo de Kubernetes. Estas direcciones IP estáticas son para las VM de Kubernetes.
Si selecciona la solución MEC privada de Azure o SAP Digital Manufacturing para proceso perimetral u otra opción de carga de trabajo de asociado de Microsoft para su entorno, debe proporcionar un intervalo contiguo de mínimo 6 direcciones IPv4 (o más) para una configuración de 1 nodo y 7 direcciones IPv4 (o más) para una configuración de dos nodos.
Si selecciona la opción otras cargas de trabajo para un dispositivo de n nodos, se proporciona un intervalo contiguo de un mínimo de direcciones IPv4 de n+1 (o más) para la máquina virtual de proceso mediante las direcciones IP iniciales y finales. Para un dispositivo de 1 nodo, proporcione un mínimo de 2 direcciones IPv4 contiguas. Para un clúster de dos nodos, proporcione un mínimo de 3 direcciones IPv4 contiguas.
Importante
- Si ejecuta otras cargas de trabajo en su entorno, Kubernetes en Azure Stack Edge usa la subred 172.27.0.0/16 para el pod y la subred 172.28.0.0/16 para el servicio. Asegúrese de que no están en uso en la red. Para más información, consulte Cambio de las subredes de pods y de servicio de Kubernetes.
- El modo DHCP no se admite para las direcciones IP de nodo de Kubernetes.
Asigne las IP del servicio externo de Kubernetes. También hay direcciones IP de equilibrio de carga. Estas direcciones IP contiguas son para los servicios que desea exponer fuera del clúster de Kubernetes y debe especificar el rango de direcciones IP estáticas en función del número de servicios expuestos.
Importante
Le recomendamos encarecidamente que especifique un mínimo de 1 dirección IP para que el servicio de centro de Azure Stack Edge acceda a los módulos de proceso. Las direcciones IP de servicio se pueden actualizar más adelante.
Seleccione Aplicar.
La configuración tarda algunos minutos en aplicarse, y es posible que tenga que actualizar el explorador.
Seleccione Siguiente: Proxy web para configurar el proxy web.
Configurar el proxy web
Es una configuración opcional. Sin embargo, si utiliza un proxy web, solo puede configurarlo en esta página.
Importante
- No se admiten los archivos de configuración automática del proxy (PAC). Los archivos de PAC definen el número de exploradores web y otros agentes de usuario que pueden elegir automáticamente el servidor proxy (método de acceso) adecuado para obtener una dirección URL determinada.
- Los servidores proxy transparentes funcionan bien con Azure Stack Edge Pro 2. En el caso de los servidores proxy no transparentes que interceptan y leen todo el tráfico (a través de sus propios certificados instalados en el servidor proxy), cargue la clave pública del certificado del proxy como cadena de firma en el dispositivo de Azure Stack Edge Pro. Después, puede configurar las opciones del servidor proxy en el dispositivo de Azure Stack Edge. Para más información, consulte Aportación de sus propios certificados y carga mediante la interfaz de usuario local.
En la página Configuración de proxy web, realice los siguientes pasos:
En el cuadro URL de proxy web , escriba la dirección URL en este formato:
http://host-IP address or FQDN:Port number. No se admiten direcciones URL HTTPS.Para validar y aplicar la configuración del proxy web configurado, seleccione Aplicar.
Validar la configuración de red
Siga estos pasos para validar la configuración de red.
Vaya a la página Pruebas de diagnóstico y seleccione las pruebas como se muestra a continuación.
Haga clic en Ejecutar prueba.
Revise los resultados de las pruebas para asegurarse de que el estado muestra Correcto para cada prueba que se ejecutó.
Si se produce un error en una prueba, seleccione Acciones recomendadas en la página de resultados de la prueba, implemente el cambio recomendado y vuelva a ejecutar la prueba. Por ejemplo, en el cuadro de diálogo siguiente se muestran las acciones recomendadas si se produce un error en la prueba del entorno de ejecución de proceso de Azure Edge.
Una vez validada la configuración de red y todas las pruebas devuelven el estado Correcto, continúe con la página de configuración del dispositivo.
Repita los pasos anteriores para el segundo nodo del dispositivo de 2 nodos. Asegúrese de usar la misma configuración de proxy web en ambos nodos del dispositivo.
Pasos siguientes
En este tutorial, aprendió sobre lo siguiente:
- Requisitos previos
- Configuración de la red
- Habilitación de la red de proceso
- Configurar el proxy web
- Validar la configuración de red
- Requisitos previos
- Selección del tipo de configuración del dispositivo
- Configuración de la red en ambos nodos
- Obtención del token de autenticación para el nodo preparado
- Configuración del testigo de clúster y adición de un nodo preparado
- Configuración de la IP virtual para Azure Consistent Services y NFS
- Configuración de redes avanzada
- Configurar el proxy web
- Validar la configuración de red
Para aprender a configurar el dispositivo Azure Stack Edge Pro 2, consulte:
