CompositionNineGridBrush Clase

Definición

Espacio de nombres:

Microsoft.UI.Composition

Pinta un SpriteVisual con un CompositionBrush después de aplicar Nine-Grid Stretch al contenido del pincel source. El origen de la extensión de nueve cuadrículas puede ser cualquier CompositionBrush de tipo CompositionColorBrush, CompositionSurfaceBrush o CompositionEffectBrush.

public ref class CompositionNineGridBrush sealed : CompositionBrush

/// [Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
/// [Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
/// [Windows.Foundation.Metadata.ContractVersion(Microsoft.Foundation.WindowsAppSDKContract, 65536)]
class CompositionNineGridBrush final : CompositionBrush

[Windows.Foundation.Metadata.MarshalingBehavior(Windows.Foundation.Metadata.MarshalingType.Agile)]
[Windows.Foundation.Metadata.Threading(Windows.Foundation.Metadata.ThreadingModel.Both)]
[Windows.Foundation.Metadata.ContractVersion(typeof(Microsoft.Foundation.WindowsAppSDKContract), 65536)]
public sealed class CompositionNineGridBrush : CompositionBrush

Public NotInheritable Class CompositionNineGridBrush
Inherits CompositionBrush

Herencia

Object Platform::Object IInspectable CompositionObject CompositionBrush CompositionNineGridBrush

Atributos

ContractVersionAttribute MarshalingBehaviorAttribute ThreadingAttribute

Ejemplos

Aplicar Nine-Grid Stretch to a button asset (CompositionSurfaceBrushSource)

private SpriteVisual CreateNineGridVisualFromImageSurface(ICompositionSurface imgSurface)
{
  CompositionSurfaceBrush sourceBrush = _compositor.CreateSurfaceBrush(imgSurface);

  // imgSurface is 50x50 pixels; nine-grid insets, as measured in the asset, are:
  // left = 1, top = 5, right = 10, bottom = 20 (in pixels)

  // create NineGridBrush to paint onto SpriteVisual
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();

  // set SurfaceBrush as Source to NineGridBrush
  ninegridBrush.Source = sourceBrush;

  // set Nine-Grid Insets
  ninegridBrush.SetInsets(1, 5, 10, 20);

  // set appropriate Stretch on SurfaceBrush for Center of Nine-Grid
  sourceBrush.Stretch = CompositionStretch.Fill;

  // create SpriteVisual and paint w/ NineGridBrush
  SpriteVisual visual = _compositor.CreateSpriteVisual();
  visual.Size = new Vector2(100, 75);
  visual.Brush = ninegridBrush;

  return visual;
}

Crear un borde de color sólido (CompositionColorBrushSource)

private SpriteVisual CreateBorderVisual(SpriteVisual childContent, float borderThickness, Color borderColor)
{
  SpriteVisual borderVisual = _compositor.CreateSpriteVisual();
  borderVisual.Size = childContent.Size + new Vector2(2 * borderThickness);

  // create NineGridBrush w/ ColorBrush Source
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = _compositor.CreateColorBrush(borderColor);
  ninegridBrush.SetInsets(borderThickness);

  // opt out of drawing Center of Nine-Grid
  ninegridBrush.IsCenterHollow = true;

  // paint SpriteVisual w/ NineGridBrush
  borderVisual.Brush = ninegridBrush;

  // set child visual appropriately; manage size/scale changed events separately
  childContent.Offset = new Vector3(borderThickness, borderThickness, 0);
  borderVisual.Children.InsertAtTop(childContent);

  return borderVisual;
}

Uso de expressionAnimation para actualizar dinámicamente las escalas de conjuntos

private void CounterScaleInsets(SpriteVisual ninegridVisual)
{
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // use expressions to counter a scale transformation on visual so as to maintain a constant inset thickness
  ExpressionAnimation counterScaleXAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.X");
  counterScaleXAnimation.SetReferenceParameter("visual", ninegridVisual);

  ExpressionAnimation counterScaleYAnimation = _compositor.CreateExpressionAnimation("1/visual.Scale.Y");
  counterScaleYAnimation.SetReferenceParameter("visual", ninegridVisual);

  // start ExpressionAnimation on Nine-Grid InsetScales
  ninegridBrush.StartAnimation("LeftInsetScale", counterScaleXAnimation);
  ninegridBrush.StartAnimation("RightInsetScale", counterScaleXAnimation);

  ninegridBrush.StartAnimation("TopInsetScale", counterScaleYAnimation);
  ninegridBrush.StartAnimation("BottomInsetScale", counterScaleYAnimation);
}

Aplicar un efecto a Nine-Grid contenido extendido (CompositionNineGridBrush como entrada a un CompositionEffectBrush)

private void DesaturateNineGridVisual(SpriteVisual ninegridVisual)
{
  // get the NineGridBrush that the SpriteVisual is painted with
  CompositionNineGridBrush ninegridBrush = (CompositionNineGridBrush)ninegridVisual.Brush;

  // get or define IGraphicsEffect
  var saturationEffect = new SaturationEffect
  {
    Saturation = 0f,
    Source = new CompositionEffectSourceParameter("source"),
  };

  // create EffectBrush from EffectFactory
  CompositionEffectFactory saturationFactory = _compositor.CreateEffectFactory(saturationEffect);
  CompositionEffectBrush saturationBrush = saturationFactory.CreateBrush();

  // input NineGridBrush to EffectBrush
  saturationBrush.SetSourceParameter("source", ninegridBrush);

  // paint SpriteVisual with EffectBrush (w/ NineGridBrush as source parameter)
  ninegridVisual.Brush = saturationBrush;
}

Aplicar Nine-Grid stretch a una máscara de opacidad (CompositionNineGridBrush como entrada a compositionMaskBrush)

private SpriteVisual CreateMaskedRoundedRectVisual(ICompositionSurface myRoundedRectMaskSurface)
{
  // ColorBrush to be set as MaskBrush.Source
  CompositionColorBrush colorBrush = _compositor.CreateColorBrush(Colors.Blue);

  // SurfaceBrush w/ opacity mask surface
  CompositionSurfaceBrush roundedRectBrush = _compositor.CreateSurfaceBrush(myRoundedRectMaskSurface);
  roundedRectBrush.Stretch = CompositionStretch.Fill; // stretch for center of nine-grid

  // NineGridBrush w/ insets on opacity mask surface
  CompositionNineGridBrush ninegridBrush = _compositor.CreateNineGridBrush();
  ninegridBrush.Source = roundedRectBrush;
  ninegridBrush.SetInsets(_cornerRadius); // the radius, in pixels, of the corner as specified on my opacity mask surface

  // Create MaskBrush
  CompositionMaskBrush maskBrush = _compositor.CreateMaskBrush();
  maskBrush.Source = colorBrush;
  maskBrush.Mask = ninegridBrush;

  // Paint SpriteVisual with MaskBrush
  SpriteVisual sprite = _compositor.CreateSpriteVisual();
  sprite.Size = new Vector2(300, 200);
  sprite.Brush = maskBrush;
  return sprite;
}

Comentarios

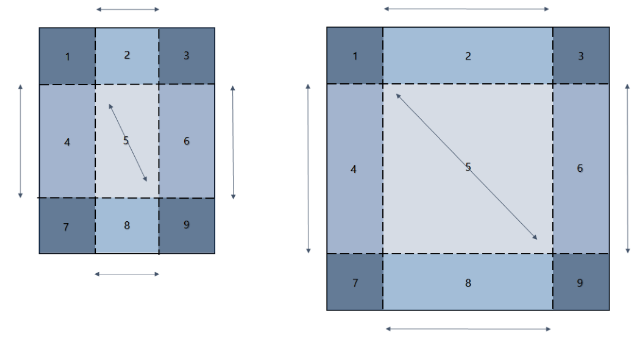

Nine-Grid estirar hace referencia a la creación de particiones del contenido visual (el contenido del pincel de origen que se va a pintar en una SpriteVisual) en una cuadrícula de nueve rectángulos para que los tamaños de los rectángulos de esquina se conserven al cambiar el tamaño, como se muestra en el diagrama siguiente:

Cuando un SpriteVisual pintado con un CompositionNineGridBrush se cambia o se escala, los márgenes izquierdo y derecho (rectángulos 4 y 6) se extienden a lo largo del eje vertical, los rectángulos superior e inferior (rectángulos 2 y 8) a lo largo del eje horizontal y el centro (rectángulo 5) se extiende a lo largo de ambos ejes mientras que las esquinas (rectángulos 1,3,7, y 9) no estirar.

La propiedad Source de CompositionNineGridBrush acepta pinceles de uno de dos tipos:

• CompositionSurfaceBrush: aplique Nine-Grid Stretch a una superficie de imagen con textura.
• CompositionColorBrush: crear bordes de color sólidos.

Notas sobre compositionSurfaceBrush Source

Los conjuntos se especifican como valores de píxel que se miden en el espacio de coordenadas del ICompositionSurface que está asociado a la CompositionSurfaceBrush. La relación entre un conjunto especificado en el espacio de coordenadas de una superficie y el conjunto tal como aparece cuando se pinta en un SpriteVisual es el siguiente:

Inset_Surface*InsetScale=Inset_SpriteVisual

The CompositionSurfaceBrush.propiedad Stretch especifica cómo se extiende el contenido del centro del Nine-Grid.

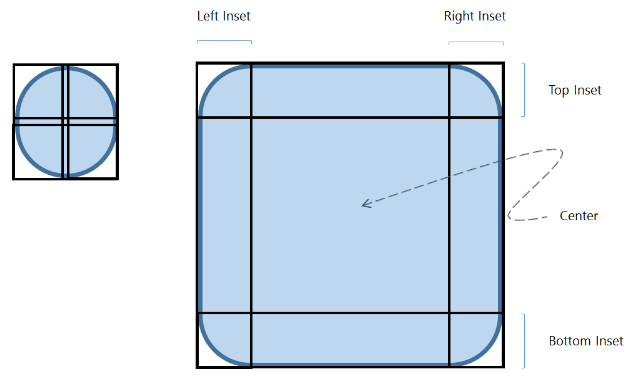

NineGridBrush Insets especificados en un recurso de rectángulo redondeado con CompositionStretch.Fill; Los conjuntos se especifican en píxeles (medidos en el espacio de coordenadas de ICompositionSurface que contiene el recurso)

CompositionNineGridBrush no está diseñado para aplicar Nine-Grid Scaling a un origen CompositionSurfaceBrush que tenga una transformación aplicada a través de una de las siguientes propiedades:

• CompositionSurfaceBrush.AnchorPoint
• CompositionSurfaceBrush.CenterPoint
• CompositionSurfaceBrush.Offset
• CompositionSurfaceBrush.RotationAngle
• CompositionSurfaceBrush.RotationAngleInDegrees
• CompositionSurfaceBrush.Scale
• CompositionSurfaceBrush.TransformMatrix No se dibujará ningún contenido de píxeles si hay una operación de transformación aplicada a la CompositionSurfaceBrush origen a compositionNineGridBrush.

Aplicar Nine-Grid estirar a una máscara de opacidad

El contenido de la CompositionSurfaceBrush origen también puede ser una superficie de máscara de opacidad. El objeto CompositionNineGridBrush resultante se puede establecer como Mask en un CompositionMaskBrush. Esto permitiría que el contenido que se enmascara se escalase según lo deseado, mientras que la máscara de opacidad está sujeta a Nine-Grid Extendido.

Del mismo modo, el source de a un CompositionMaskBrush de también puede ser de tipo CompositionNineGridBrush.

Aplicar un efecto a CompositionNineGridBrush

Un CompositionNineGridBrush puede establecerse como origen en un CompositionEffectBrush para aplicar un IGraphics o Windows.UI.Composition.Effect a su contenido extendido Nine-Grid.

Notas sobre el origen compositionColorBrush

Junto con la propiedad IsCenterHollow, una CompositionColorBrushSource permite la creación de bordes de color sólidos. Tenga en cuenta que los conjuntos de un CompositionColorBrushSource se miden en el espacio de coordenadas de la SpriteVisual.

Notas sobre el grosor del conjunto de entrada y la escala de conjuntos

El grosor del conjunto de un objeto CompositionNineGridBrush no cambia si se cambia la propiedad Size size de la spriteVisual asociada.

Las propiedades de escala de conjunto proporcionan un mecanismo para escalar Nine-Grid conjuntos de insets del espacio de coordenadas del pincel (como el espacio de píxeles de una imagen) al de la SpriteVisual. Por ejemplo, las propiedades de escala de conjuntos se pueden usar para controlar el grosor del conjunto en respuesta a la transformación de escala heredada de la SpriteVisual que nineGridBrush se pinta en o en un antecesor arbitrario en su árbol visual (como en los casos de escala de PPP, etcetera.). En este caso, ExpressionAnimationproporcionan un medio para actualizar dinámicamente los valores de la escala de conjuntos.

Propiedades

BottomInset	Se establece desde el borde inferior del contenido de origen que especifica el grosor de la fila inferior. El valor predeterminado es 0.0f.
BottomInsetScale	Escala que se va a aplicar a BottomInset. El valor predeterminado es 1.0f.
Comment	Cadena que se va a asociar con compositionObject. (Heredado de CompositionObject)
Compositor	El compositor de usado para crear este CompositionObject. (Heredado de CompositionObject)
DispatcherQueue	Obtiene dispatcherQueue para CompositionObject. (Heredado de CompositionObject)
ImplicitAnimations	Colección de animaciones implícitas adjuntas a este objeto. (Heredado de CompositionObject)
IsCenterHollow	Indica si se dibuja el centro del Nine-Grid.
LeftInset	Se establece desde el borde izquierdo del contenido de origen que especifica el grosor de la columna izquierda. El valor predeterminado es 0.0f.
LeftInsetScale	Escala que se va a aplicar a LeftInset. El valor predeterminado es 1.0f.
Properties	Colección de propiedades asociadas al CompositionObject. (Heredado de CompositionObject)
RightInset	Se establece desde el borde derecho del contenido de origen que especifica el grosor de la columna derecha. El valor predeterminado es 0.0f.
RightInsetScale	Escala que se va a aplicar a RightInset. El valor predeterminado es 1.0f.
Source	Pincel cuyo contenido se va a Nine-Grid estirar. Puede ser de tipo CompositionSurfaceBrush o CompositionColorBrush.
TopInset	Se establece desde el borde superior del contenido de origen que especifica el grosor de la fila superior. El valor predeterminado es 0.0f.
TopInsetScale	Escala que se va a aplicar a TopInset. El valor predeterminado es 1.0f.

Métodos

Close()	Cierra compositionObject y libera los recursos del sistema. (Heredado de CompositionObject)
Dispose()	Realiza tareas definidas por la aplicación asociadas a la liberación, liberación o restablecimiento de recursos no administrados. (Heredado de CompositionObject)
PopulatePropertyInfo(String, AnimationPropertyInfo)	Define una propiedad que se puede animar. (Heredado de CompositionObject)
SetInsets(Single, Single, Single, Single)	Establece los conjuntos de un compositionNineGridBrush con los valores especificados para la parte superior, inferior, izquierda y derecha. El valor predeterminado es 0.0f.
SetInsets(Single)	Establece los conjuntos de un compositionNineGridBrush con el mismo valor para la parte superior, inferior, izquierda y derecha. El valor predeterminado es 0.0f.
SetInsetScales(Single, Single, Single, Single)	Establece la escala que se va a aplicar a los conjuntos de entrada izquierdo, superior, derecho e inferior, respectivamente. El valor predeterminado es 1.0f.
SetInsetScales(Single)	Establece la escala (igual) que se va a aplicar a los conjuntos izquierdo, superior, derecho e inferior. El valor predeterminado es 1.0f.
StartAnimation(String, CompositionAnimation, AnimationController)	Conecta una animación con la propiedad especificada del objeto e inicia la animación. (Heredado de CompositionObject)
StartAnimation(String, CompositionAnimation)	Conecta una animación con la propiedad especificada del objeto e inicia la animación. (Heredado de CompositionObject)
StartAnimationGroup(ICompositionAnimationBase)	Inicia un grupo de animación. El método StartAnimationGroup de CompositionObject permite iniciar CompositionAnimationGroup. Todas las animaciones del grupo se iniciarán al mismo tiempo en el objeto . (Heredado de CompositionObject)
StopAnimation(String)	Desconecta una animación de la propiedad especificada y detiene la animación. (Heredado de CompositionObject)
StopAnimationGroup(ICompositionAnimationBase)	Detiene un grupo de animación. (Heredado de CompositionObject)
TryGetAnimationController(String)	Devuelve un AnimationController para la animación que se ejecuta en la propiedad especificada. (Heredado de CompositionObject)

Consulte también

• CompositionBrush
• IClosable
