Cómo recuperar datos de geometría mediante la extensión de ID2D1SimplifiedGeometrySink

Aunque un objeto ID2D1Geometry es inmutable, hay casos en los que es necesario manipular los datos de geometría en un objeto geometry de ruta de acceso. Direct2D le permite hacerlo proporcionando una interfaz extensible denominada ID2D1SimplifiedGeometrySink. Para la ilustración de concepto, en este tema se describe cómo extender esta interfaz para recuperar los datos de geometría de un objeto geometry de ruta de acceso.

Para ampliar la interfaz ID2D1SimplifiedGeometrySink

1. Implemente una clase que herede de ID2D1SimplifiedGeometrySink.
2. Cree una instancia de esa clase y pásela a ID2D1Geometry::Simplify.

En el ejemplo de código siguiente se muestra cómo implementar una clase denominada SpecializedSink que hereda de la interfaz ID2D1SimplifiedGeometrySink . Para simplificar la ilustración de concepto, el método AddLines extendido recupera los datos de geometría y, a continuación, los muestra en la ventana de la consola; Puede personalizar este método para satisfacer sus necesidades de datos específicas.

class SpecializedSink : public ID2D1SimplifiedGeometrySink
{
    public:
        SpecializedSink()
            : m_cRef(1)
        {
        }

        STDMETHOD_(ULONG, AddRef)(THIS)
        {
            return InterlockedIncrement(reinterpret_cast<LONG volatile *>(&m_cRef));
        }

        STDMETHOD_(ULONG, Release)(THIS)
        {
            ULONG cRef = static_cast<ULONG>(
            InterlockedDecrement(reinterpret_cast<LONG volatile *>(&m_cRef)));

            if(0 == cRef)
            {
                delete this;
            }

            return cRef;
        }

        STDMETHOD(QueryInterface)(THIS_ REFIID iid, void** ppvObject)
        {
            HRESULT hr = S_OK;

            if (__uuidof(IUnknown) == iid)
            {
                *ppvObject = static_cast<IUnknown*>(this);
                AddRef();
            }
            else if (__uuidof(ID2D1SimplifiedGeometrySink) == iid)
            {
                *ppvObject = static_cast<ID2D1SimplifiedGeometrySink*>(this);
                AddRef();
            }
            else
            {
                *ppvObject = NULL;
                hr = E_NOINTERFACE;
            }

            return hr;
        }

        STDMETHOD_(void, AddBeziers)(const D2D1_BEZIER_SEGMENT * /*beziers*/,
                                     UINT /*beziersCount*/)
        {
            // Customize this method to meet your specific data needs.
        }

        STDMETHOD_(void, AddLines)(const D2D1_POINT_2F *points, UINT pointsCount)
        {
            // Customize this method to meet your specific data needs.
            printf("\n\nRetrieving geometry data from a derived ID2D1SimplifiedGeometrySink object:\n");
            for (UINT i = 0; i < pointsCount; ++i)
            {
                printf("%.0f, %.0f\n", points[i].x, points[i].y);
            }
        }

        STDMETHOD_(void, BeginFigure)(D2D1_POINT_2F startPoint,
                                      D2D1_FIGURE_BEGIN figureBegin)
        {
        }

        STDMETHOD_(void, EndFigure)(D2D1_FIGURE_END figureEnd)
        {
        }

        STDMETHOD_(void, SetFillMode)(D2D1_FILL_MODE fillMode)
        {
        }

        STDMETHOD_(void, SetSegmentFlags)(D2D1_PATH_SEGMENT vertexFlags)
        {
        }

        STDMETHOD(Close)()
        {
            return S_OK;
        }

    private:
        UINT m_cRef;
};

A continuación, en el ejemplo se usa un conjunto de datos (182, 209), (211, 251), (251, 226), (392, 360) y (101, 360) para crear una geometría de ruta de acceso rellenada (m_pGeometry) donde se pueden recuperar los datos.

hr = m_pD2DFactory->CreatePathGeometry(&m_pGeometry);
if(SUCCEEDED(hr))
{
    ID2D1GeometrySink *pSink = NULL;

    hr = m_pGeometry->Open(&pSink);
    if (SUCCEEDED(hr))
    {
        pSink->SetFillMode(D2D1_FILL_MODE_WINDING);

        pSink->BeginFigure(
            D2D1::Point2F(101,360),
            D2D1_FIGURE_BEGIN_FILLED
            );
        D2D1_POINT_2F points[5] = {
           D2D1::Point2F(182,209),
           D2D1::Point2F(211,251),
           D2D1::Point2F(251,226),
           D2D1::Point2F(392,360),
           D2D1::Point2F(101,360),
           };

        printf("Adding the following geometry data to an ID2D1GeometrySink object:\n");
        printf("182, 209\n");
        printf("211, 251\n");
        printf("251, 226\n");
        printf("392, 360\n");
        printf("101, 360\n");

        pSink->AddLines(points, ARRAYSIZE(points));
        pSink->EndFigure(D2D1_FIGURE_END_CLOSED);
        hr = pSink->Close();
        pSink->Release();

Por último, el ejemplo crea un objeto SpecializedSink y, a continuación, llama al método ID2D1Geometry::Simplify , pasando el objeto SpecializedSink y el parámetro D2D1_GEOMETRY_SIMPLIFICATION_OPTION_LINES , lo que hace que las curvas se aplanen en segmentos de línea.

        SpecializedSink *pSpecializedSink = NULL;

        if (SUCCEEDED(hr))
        {
            pSpecializedSink = new SpecializedSink();
            if (!pSpecializedSink)
            {
                hr = E_OUTOFMEMORY;
            }
        }

        if (SUCCEEDED(hr))
        {
            hr = m_pGeometry->Simplify(
                    D2D1_GEOMETRY_SIMPLIFICATION_OPTION_LINES, // This causes any curves to be flattened into line segments.
                    NULL, // world transform
                    pSpecializedSink
                    );


            if (SUCCEEDED(hr))
            {
                hr = pSpecializedSink->Close();
            }

            pSpecializedSink->Release();
        }

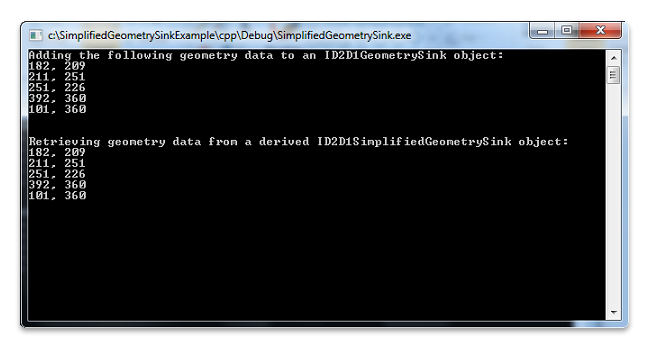

El programa crea salidas como se muestra en la captura de pantalla siguiente.
