Implementación de la imagen de contenedor en Azure Kubernetes Service
En esta unidad, implementará una imagen de contenedor para Azure Kubernetes Service.
Con Azure Kubernetes Service, configurará el clúster de Kubernetes para que se ejecute en un estado deseado a través de una implementación, que es el proceso de proporcionar actualizaciones declarativas a pods y ReplicaSets. Esta declaración de estado se administra en el archivo de manifiesto (YAML) y el controlador de Kubernetes cambiará el estado actual al estado declarado cuando se le indique. Creará este archivo de manifiesto deployment.yml e indicará a su instancia de Azure Kubernetes Service que se ejecute en un estado deseado con pods configurados para extraer o ejecutar la imagen de contenedor flightbookingsystemsample que reside en Azure Container Registry (que se insertó en la unidad anterior). Sin este archivo de manifiesto, tendría que crear, actualizar y eliminar pods manualmente en lugar de permitir que Kubernetes organice el proceso.
Nota:
Si la sesión ha expirado al realizar este paso en otro momento o desde otra CLI, puede que tenga que volver a inicializar las variables de entorno y volver a autenticarse con los siguientes comandos de la CLI.
AZ_RESOURCE_GROUP=javacontainerizationdemorg
AZ_CONTAINER_REGISTRY=<REGISTRO_DEL_CONTENEDOR>
AZ_KUBERNETES_CLUSTER=javacontainerizationdemoaks
AZ_LOCATION=<REGIÓN_DE_AZURE>
AZ_KUBERNETES_CLUSTER_DNS_PREFIX=<PREFIJO_DNS_ÚNICO_PARA_ACCEDER_AL_CLÚSTER_DE_AKS>
az login
az acr login -n $AZ_CONTAINER_REGISTRY
Implementación de una imagen de contenedor
Aquí, implementará esta imagen de contenedor flightbookingsystemsample en el clúster de Azure Kubernetes.
En la raíz del proyecto, Flight-Booking-System-JavaServlets_App/Project/Airlines, cree un archivo denominado deployment.yml. Ejecute el comando siguiente en la CLI:
vi deployment.yml
Agregue el siguiente contenido a deployment.yml y, a continuación, guárdelo y ciérrelo:
Nota:
Actualice con el valor de la variable de entorno AZ_CONTAINER_REGISTRY que estableció anteriormente; por ejemplo, javacontainerizationdemoacr.
apiVersion: apps/v1
kind: Deployment
metadata:
name: flightbookingsystemsample
spec:
replicas: 1
selector:
matchLabels:
app: flightbookingsystemsample
template:
metadata:
labels:
app: flightbookingsystemsample
spec:
containers:
- name: flightbookingsystemsample
image: <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest
resources:
requests:
cpu: "1"
memory: "1Gi"
limits:
cpu: "2"
memory: "2Gi"
ports:
- containerPort: 8080
---
apiVersion: v1
kind: Service
metadata:
name: flightbookingsystemsample
spec:
type: LoadBalancer
ports:
- port: 8080
targetPort: 8080
selector:
app: flightbookingsystemsample
Nota:
Opcionalmente, el archivo deployment_solution.yml de la raíz del proyecto hospeda el contenido necesario; es posible que le resulte más fácil cambiar el nombre o actualizar el contenido de ese archivo.
En el caso anterior de deployment.yml, notará que el archivo contiene una implementación y un servicio. La implementación se usa para administrar un conjunto de pods, y el servicio se usa para permitir el acceso de red a los pods. Observará que los pods están configurados para extraer una sola imagen, <AZ_CONTAINER_REGISTRY>.azurecr.io/flightbookingsystemsample:latest de Azure Container Registry. También observará que el servicio está configurado para permitir el tráfico entrante del pod HTTP al puerto 8080, de forma similar a como se ejecutó la imagen de contenedor localmente con el argumento -p port.
Por ahora, el clúster de Azure Kubernetes debería haberse creado correctamente.
Necesita configurar la CLI de Azure para que acceda al clúster de Azure Kubernetes mediante el comando kubectl. Instale kubectl localmente mediante el comando az aks install-cli. Ejecute el comando siguiente en la CLI:
az aks install-cli
Configure kubectl para conectarse al clúster de Kubernetes usando el comando az aks get-credentials. Ejecute el comando siguiente en la CLI:
az aks get-credentials --resource-group $AZ_RESOURCE_GROUP --name $AZ_KUBERNETES_CLUSTER
Obtendrá una salida como esta:
Merged AZ_KUBERNETES_CLUSTER as current context in ~/.kube/config
Ahora le indicará a Azure Kubernetes Service que aplique los cambios de deployment.yml en el clúster. Ejecute el comando siguiente en la CLI:
kubectl apply -f deployment.yml
Obtendrá una salida como esta:
deployment.apps/flightbookingsystemsample created
service/flightbookingsystemsample created
Ahora puede usar kubectl para supervisar el estado de la implementación. Ejecute el comando siguiente en la CLI:
kubectl get all
Obtendrá una salida como esta:
NAME READY STATUS RESTARTS AGE
pod/flightbookingsystemsample-75647c4c98-v4v4r 1/1 Running 2 13d
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.0.0.1 <none> 443/TCP 66d
service/flightbookingsystemsample LoadBalancer 10.0.34.128 20.81.13.151 8080:30265/TCP 66d
NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/flightbookingsystemsample 1/1 1 1 66d
NAME DESIRED CURRENT READY AGE
replicaset.apps/flightbookingsystemsample-75647c4c98 1 1 1 66d
replicaset.apps/flightbookingsystemsample-7564c58f55 0 0 0 13d
Si el estado de POD es Running, la aplicación debe ser accesible.
También puede ver los registros de la aplicación dentro de cada pod. Ejecute el comando siguiente en la CLI:
kubectl logs pod/flightbookingsystemsample-<POD_IDENTIFIER_FROM_YOUR_RUNNING_POD>
Obtendrá una salida como esta:
NOTE: Picked up JDK_JAVA_OPTIONS: --add-opens=java.base/java.lang=ALL-UNNAMED --add-opens=java.base/java.io=ALL-UNNAMED --add-opens=java.base/java.util=ALL-UNNAMED --add-opens=java.base/java.util.concurrent=ALL-UNNAMED --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
07-Oct-2021 18:31:14.073 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version name: Apache Tomcat/8.5.71
07-Oct-2021 18:31:14.164 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server built: Sep 9 2021 18:43:14 UTC
07-Oct-2021 18:31:14.164 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Server version number: 8.5.71.0
07-Oct-2021 18:31:14.165 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Name: Linux
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log OS Version: 5.4.0-1051-azure
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Architecture: amd64
07-Oct-2021 18:31:14.166 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Java Home: /usr/local/openjdk-11
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Version: 11.0.12+7
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log JVM Vendor: Oracle Corporation
07-Oct-2021 18:31:14.167 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_BASE: /usr/local/tomcat
07-Oct-2021 18:31:14.168 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log CATALINA_HOME: /usr/local/tomcat
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.lang=ALL-UNNAMED
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.io=ALL-UNNAMED
07-Oct-2021 18:31:14.261 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.base/java.util.concurrent=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: --add-opens=java.rmi/sun.rmi.transport=ALL-UNNAMED
07-Oct-2021 18:31:14.262 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.config.file=/usr/local/tomcat/conf/logging.properties
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.util.logging.manager=org.apache.juli.ClassLoaderLogManager
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djdk.tls.ephemeralDHKeySize=2048
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.protocol.handler.pkgs=org.apache.catalina.webresources
07-Oct-2021 18:31:14.263 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dorg.apache.catalina.security.SecurityListener.UMASK=0027
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dignore.endorsed.dirs=
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.base=/usr/local/tomcat
07-Oct-2021 18:31:14.264 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Dcatalina.home=/usr/local/tomcat
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.startup.VersionLoggerListener.log Command line argument: -Djava.io.tmpdir=/usr/local/tomcat/temp
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent Loaded Apache Tomcat Native library [1.2.31] using APR version [1.7.0].
07-Oct-2021 18:31:14.265 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent APR capabilities: IPv6 [true], sendfile [true], accept filters [false], random [true], UDS [{4}].
07-Oct-2021 18:31:14.266 INFO [main] org.apache.catalina.core.AprLifecycleListener.lifecycleEvent APR/OpenSSL configuration: useAprConnector [false], useOpenSSL [true]
07-Oct-2021 18:31:14.361 INFO [main] org.apache.catalina.core.AprLifecycleListener.initializeSSL OpenSSL successfully initialized [OpenSSL 1.1.1k 25 Mar 2021]
07-Oct-2021 18:31:14.763 INFO [main] org.apache.coyote.AbstractProtocol.init Initializing ProtocolHandler ["http-nio-8080"]
07-Oct-2021 18:31:14.962 INFO [main] org.apache.tomcat.util.net.NioSelectorPool.getSharedSelector Using a shared selector for servlet write/read
07-Oct-2021 18:31:15.071 INFO [main] org.apache.catalina.startup.Catalina.load Initialization processed in 6497 ms
07-Oct-2021 18:31:15.771 INFO [main] org.apache.catalina.core.StandardService.startInternal Starting service [Catalina]
07-Oct-2021 18:31:15.772 INFO [main] org.apache.catalina.core.StandardEngine.startInternal Starting Servlet engine: [Apache Tomcat/8.5.71]
07-Oct-2021 18:31:16.261 INFO [localhost-startStop-1] org.apache.catalina.startup.HostConfig.deployWAR Deploying web app archive [/usr/local/tomcat/webapps/FlightBookingSystemSample.war]
07-Oct-2021 18:31:30.782 INFO [localhost-startStop-1] org.apache.jasper.servlet.TldScanner.scanJars At least one JAR was scanned for TLDs yet contained no TLDs. Enable debug logging for this logger for a complete list of JARs that were scanned but no TLDs were found in them. Skipping unneeded JARs during scanning can improve startup time and JSP compilation time.
WARNING: An illegal reflective access operation has occurred
WARNING: Illegal reflective access by com.sun.xml.ws.policy.privateutil.MethodUtil (file:/usr/local/tomcat/webapps/FlightBookingSystemSample/WEB-INF/lib/webservices-rt-2.3.1.jar) to method sun.reflect.misc.MethodUtil.invoke(java.lang.reflect.Method,java.lang.Object,java.lang.Object[])
WARNING: Please consider reporting this to the maintainers of com.sun.xml.ws.policy.privateutil.MethodUtil
WARNING: Use --illegal-access=warn to enable warnings of further illegal reflective access operations
WARNING: All illegal access operations will be denied in a future release
07-Oct-2021 18:31:53.370 INFO [localhost-startStop-1] com.sun.xml.ws.server.MonitorBase.createRoot Metro monitoring rootname successfully set to: com.sun.metro:pp=/,type=WSEndpoint,name=/FlightBookingSystemSample-PriceAndSeats-PriceAndSeatsPort
07-Oct-2021 18:31:54.864 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletDelegate.<init> WSSERVLET14: JAX-WS servlet initializing
07-Oct-2021 18:32:02.869 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: JAX-WS context listener initializing
07-Oct-2021 18:32:02.870 INFO [localhost-startStop-1] com.sun.xml.ws.transport.http.servlet.WSServletContextListener.contextInitialized WSSERVLET12: JAX-WS context listener initializing
07-Oct-2021 18:32:03.069 INFO [localhost-startStop-1] org.apache.catalina.startup.HostConfig.deployWAR Deployment of web app archive [/usr/local/tomcat/webapps/FlightBookingSystemSample.war] has finished in [46,808] ms
07-Oct-2021 18:32:03.165 INFO [main] org.apache.coyote.AbstractProtocol.start Starting ProtocolHandler ["http-nio-8080"]
07-Oct-2021 18:32:03.267 INFO [main] org.apache.catalina.startup.Catalina.start Server startup in 48195 ms
Ahora puede usar EXTERNAL-IP desde la salida kubectl get services flightbookingsystemsample para acceder a la aplicación en ejecución en Azure Kubernetes Service.
Nota:
Sustituya la dirección IP de la siguiente (20.81.13.151) por la del comando que ejecutó anteriormente.
Abra un explorador y visite la página de aterrizaje de ejemplo de Flight Booking System en http://20.81.13.151:8080/FlightBookingSystemSample.

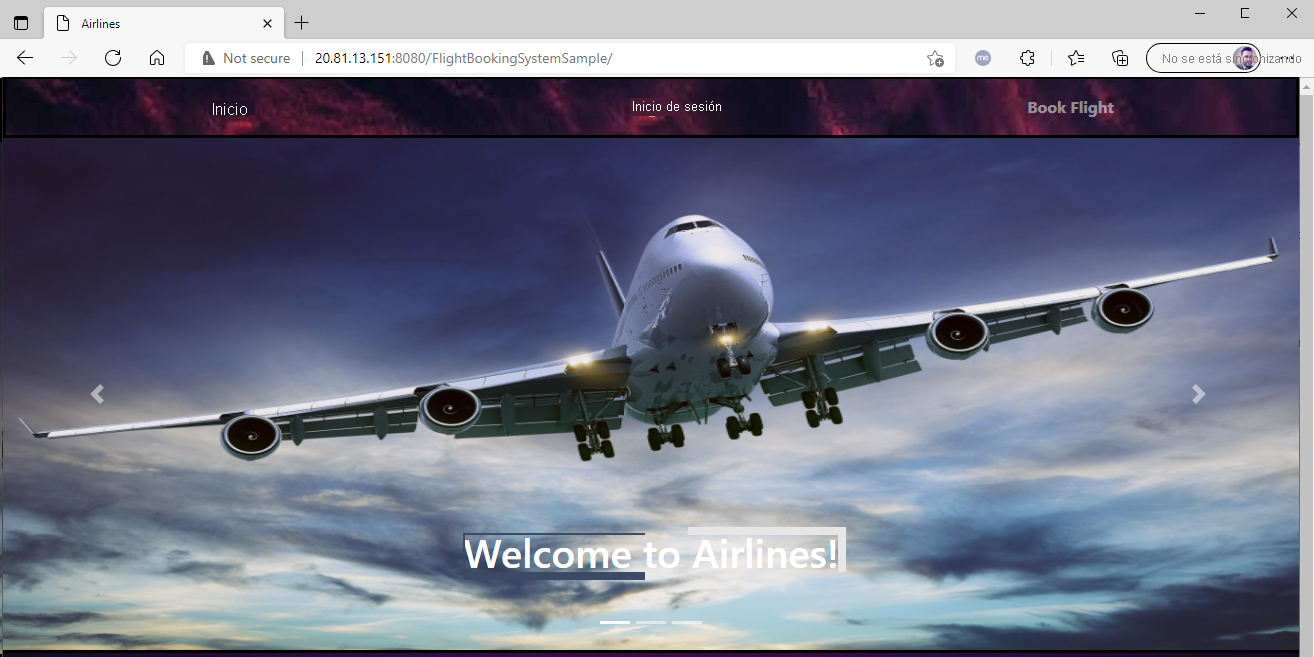

Obtendrá una página similar a esta:
Opcionalmente, puede iniciar sesión con cualquier usuario desde tomcat-users.xml; por ejemplo, someuser@azure.com: password.
